Заготовка из слоистого пластика

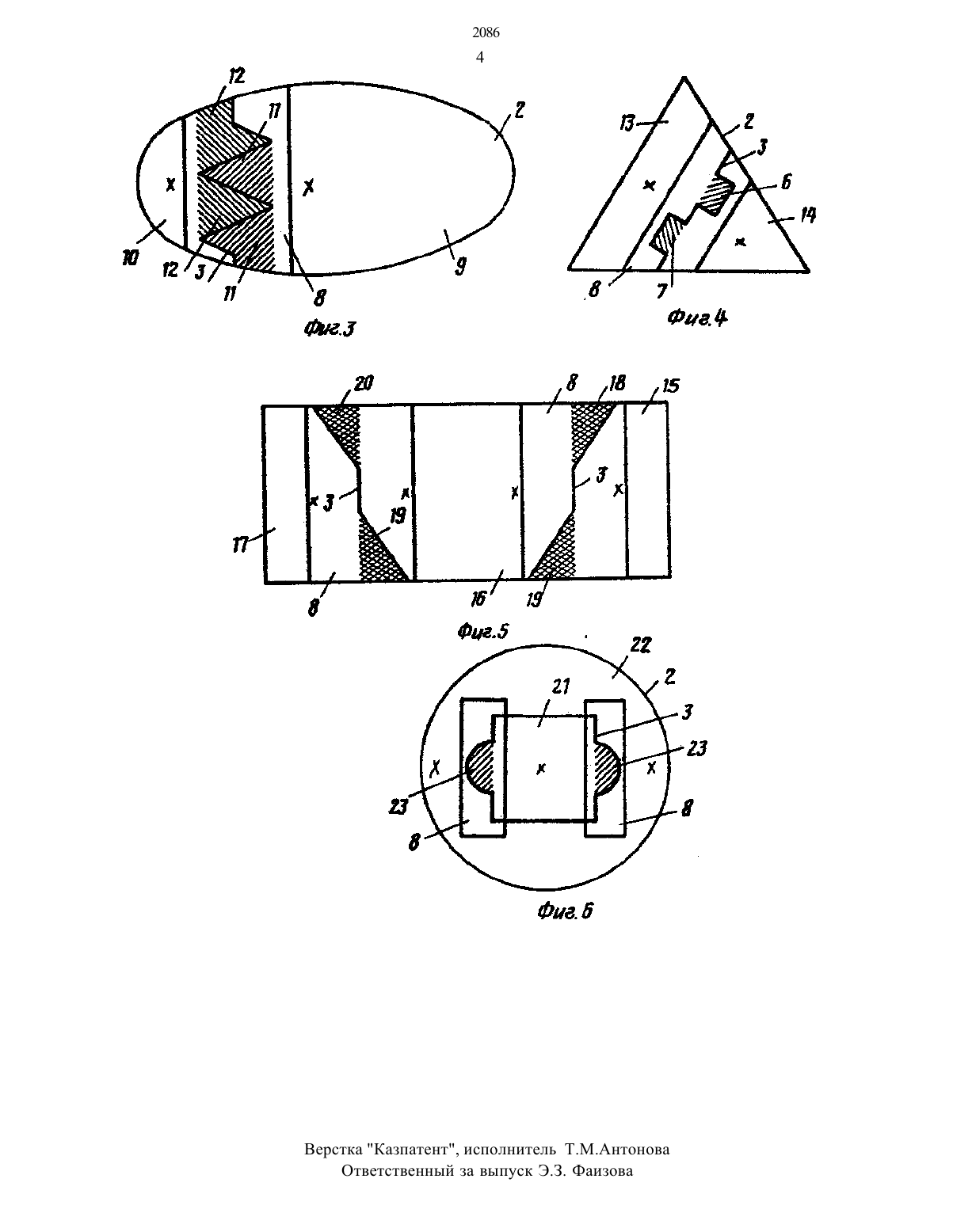

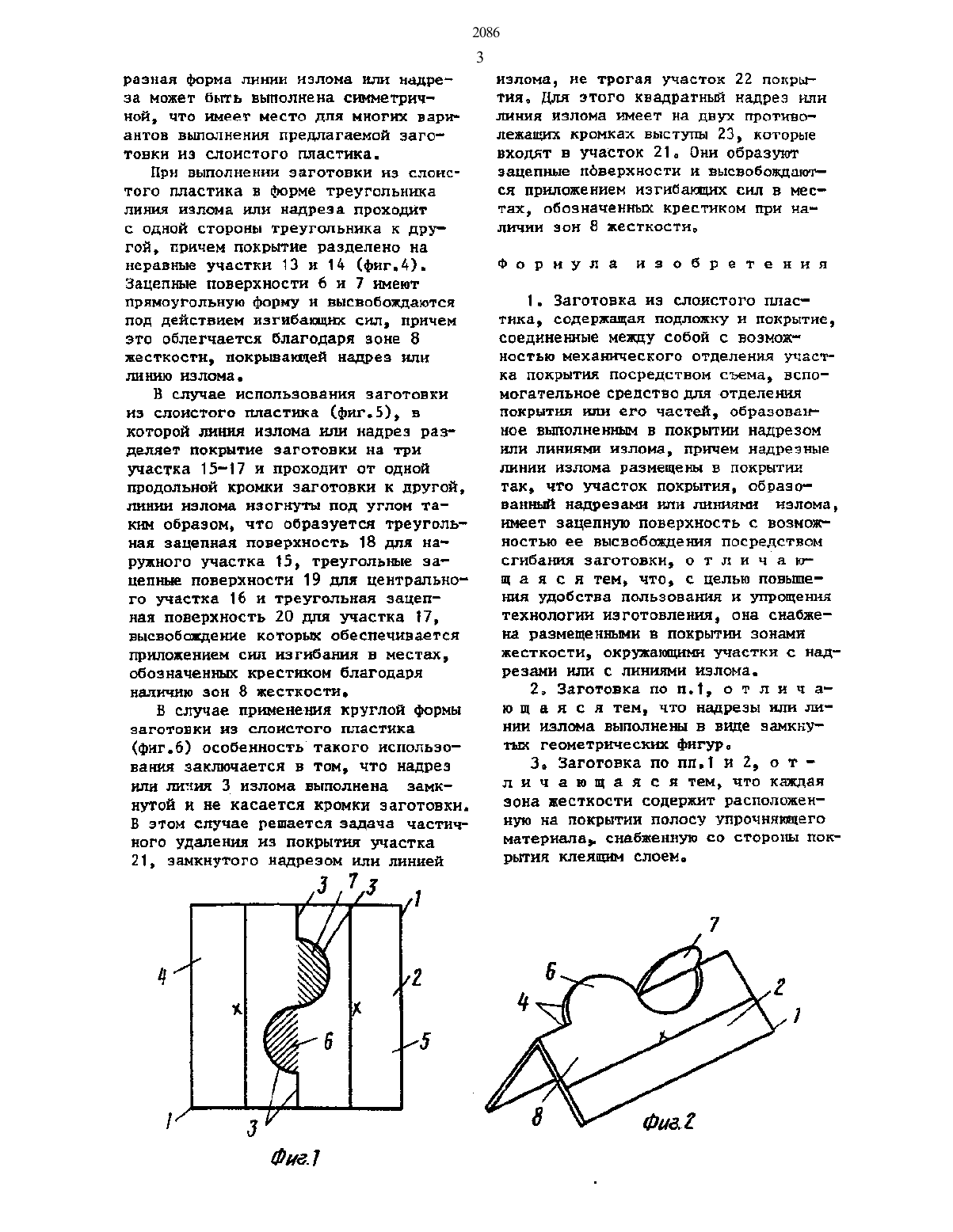

(73) Ломан ГМБХ УНД КОКГ(ВЕ) И ШВАРЦ ФАРМА АГ(1 ЭЕ)(54) ЗАГОТОВКА ИЗ СЛОИСТОГО ПЛАСТИКА(57) Изобретение относится к ламинатнь 1 м заготовкам из слоистого пластика, состоящим из субстрата и покрытия со вспомогательными средствами для отделения покрытия или его частей, причем вспомогательное средство охватывает размещенные в покрытии надрезы или линии излома особой формы, и вспомогательное действие улучшено благодаря тому,что для облегчения высвобождения зацепных поверхностей с Целью отделения покрытия или его частей участок, окружающий надрезы или линии залома, снабжен зоной жесткости. 2 з.п. ф-лы, 6 ил.Изобретенне относится к заготовкам из слоистого пластика, содержащим подложку и покрытие, со вспомое гательнми средствами для отделения покрытия или его частей.Целью изобретения является повышение удобства пользования.Конструктивное выполнение элементов предлагаемой заготовки из слоистого пластика позволяет при ее использованннотделлть покрытие или его части просто и без усилм.На фнг.Т изображена поверхность покрытия заготовки, вид сверху на фиг.2 заготовка из слоистого пластика, иеометрня на фнг 3 заготовка из слоистого пластика с зигзагообразной формой лнии излома на фиг.4 то же, с прямоугольной формой линии излома на фиг.5 - то же,с ломаной формой линии излома на фиг.6 - то же, с фигурной формой пинии излома.Заготовка из слонстого пластика содержит подложку 1, покрытие 2 которой разделено надреэом или линией 3 излома на участки 6 и 5 с зацепнмн поверхностями 6 и 7, зону 8Покрытие 2 заготовки из слоистого пластика разделено надрезами или линиями 3 излома, по меньшей мере на два участка. При этом надрезы или линии излома соединяют между собой лежащие на окружности заготовки из спонстого пластика точки ил представляют собой эамнутые геометрические фигуры, которые не касаются кромок заготовки, что особенно важно для участков, некщнх в площади поверхности покрытия. Покрытие и/или подложка могут быть вътолнены из более чем одного слоя. Во всех случаях,когда разность в жесткости между покрытием н субстратом недостаточно ведка для высвобождения зацепной поверхности посредством изгибання заготовки, необходима ЗОНЗ ЖЕСТКОСТН для участка надреза или линии излома. Зона жесткости выполнена плоской н ее контуры определены надрезами или линиями излома. В любом случае ОНВ донна по меньшей мере прекрыъатв участок надрезов или линии излома. Зон жесткости можно изготовить навестннн способами например ИЗ Жид кой, разбавленной или дНСП 9 РГИР 0 БдН ной фаз непосредственно на покрытии, 2086причем эти операции осуществляют до нанесения надрезов или линий излома,или (предпочтительно) посредством нанесения одностороннего клеящегося материала соответствующей толщины(слоя). В этом случае надрезы или линии излома такженаносятсяпослевы полнення зоны жесткости.При отделении покрытия заготовки освобождается вторая поверхностьсубстрата или его части. В предпочтителном варианте эта поверхность клейкая, поэтому после отделения покровного слоя (покрытия) или его частей становится возможным фиксирование подложки на обложке. Контуры заготовки разнообразные и в каждом случае соответствуют целям применения. Субстрат может быть покрыт с обеих сторон покрытиен В зтом случае в обоих покрытиях выполнены надрезы или линии излома, обеспечивающие отделение одного или другого покрытия или смещенное во временм отделение обои покрыти. Надрезы или линии излома в покрытии производятся нзвестнми методами. Для получения надрезов предпочтительны штамповка, резка или сдавливание, или прессование, а для получена лнмй излома предпочтительны наштамшовкв перфорнроване, локальная химмческая обработка или нанесение раврывающися нитей.Зона жесткости в предлагаемой заготовке из слоистого пластика пе рекрывает весь УЧЗСТОК надреза ИЛИ пинии излома на обеих его сторонах,т.е. расположена на участках 4 н 5и вышодит по поверхности за пределы обоих участков (Фиг.1)а КРЕСТИКИ символнзирукп участки, на которы приложены силы, необходные для НЗГИ бания заготовки из слоистого пластика н приводящие к высвобождена зацепнык поверхностей.Возможно и асиметричное размешене надрезов или линий 3 излома с раэделенем покрытия 2 на неодННаК 0 вые по размерам участки 9 и 10(фнг.33. В этом случае надрез ИЛИ линия 3 излома соединяет две противолежащие на-окружности овала точки и иеет в покрытии зигзагообразную форму, в результате чего образуется участок 11 в качестве зацепны поверхностей для участка 9 и участок 12 в качестве зацепных поверхностей для участка 10. При этом зигзагооб разная форма линии излома или надреза может быть выполнена симетрич ной, что меет место для многих варит антов выолнения предлагаемой заготовки из спонстого пластика.при выполнении заготовки из слоистого пластика в форме треугольнища линя излома или надреза проходит с одной стороны треугольника к друГОЙ, ПРИЧЕМ ПОКРЫТИЕ РЗЗДЕЛЕНО На. неравные участки 13 и 14 (фиг.4). Зацепные поверхности 6 и 7 неют прямоугольную форму и высвобождаются под действием нзгибающн сил, причем это облегчается благодаря зоне 8 жесткости, покрывающей надрез или линию излома.В случае использования заготовки из слоистого пластика (фиг.5), в которой линя излома или надрез разделяет покрытие заготовки на три участка 15-17 и проходит от одной продольной кромки заготовки к другой,линии излома изогнуты под углом таким образом, что образуется треугольная зацепная поверхность 18 для на рудного участка 15, треугольнъю эа цепные поверхности 19 для центрального участка 16 и треугольная зацепиая поверхность 20 для участка 17,высвободение которым обеспечивается приложением сил изгибаня в местах,обозначении крестиком благодаря наличию зон 8 жесткости.В случае применении круглой формы заготовки из слоистого пластика(фиг.6) особенность такого использованя заключается в том, что надрез или линия 3 излома выполнена замкнутой и не касается кромки заготовки. В этом случае решается задача частичного удаления из покрытия участка 21, замкнутого надрезам или линиейизлома, не трогая участок 22 покрытия. для этого квадратный надрез или лния излома имеет на двух противо лежащих кромках выступы 23, которые входят в участок 21. Они образуют зацепные поверхности и высвобождаются приложением изгибающих сил в местах, обоэначеины крестиком при наличии вон 8 жесткости, Ф о р м у л а и 3 о 6 р е т е н и я1. Заготовка из слоистого пластика, содержащая подпоку и покрытие,соединеные между собой с воэмоит ностью механического отделения участт ка покрытия посредством съема, вспомогательное средстводцпн-отделенл покрытия или его частей, образованное выполненны в покрыти надрезом или линиями излома, причем надреэные линии излома размещены в покрытии так, что участок покрытия, образованный надрезам или линями излома,имеет зацепную поверхность с возношностью ее высвобождена посредством сгибания заготовки, о т л и чпа ю щ а я с н тем, что, с целью повышения удобства пользования и упрощения технологии изготовления, она снабжена размещенными в покрытии зонами жесткости, окружающими участки с надрезами ил с линиями излома.2. Заготовка по п.1, о т л и ч аю Щ а я с я тем, что надрезы или линии излома выполнены в виде замкнупик геометрически фигур.п и ч а ю Щ а я с н тем, что каждая зона жесткости содержит расположенную на покрытии полосу упрочняющего материала, снабженную со стороны покрытия клеищн слоем.Верстка Казпатент, исполнитель Т.М.Антон 0 ва Ответственный за выпуск Э.З. Фаизова
