Лента конвейера

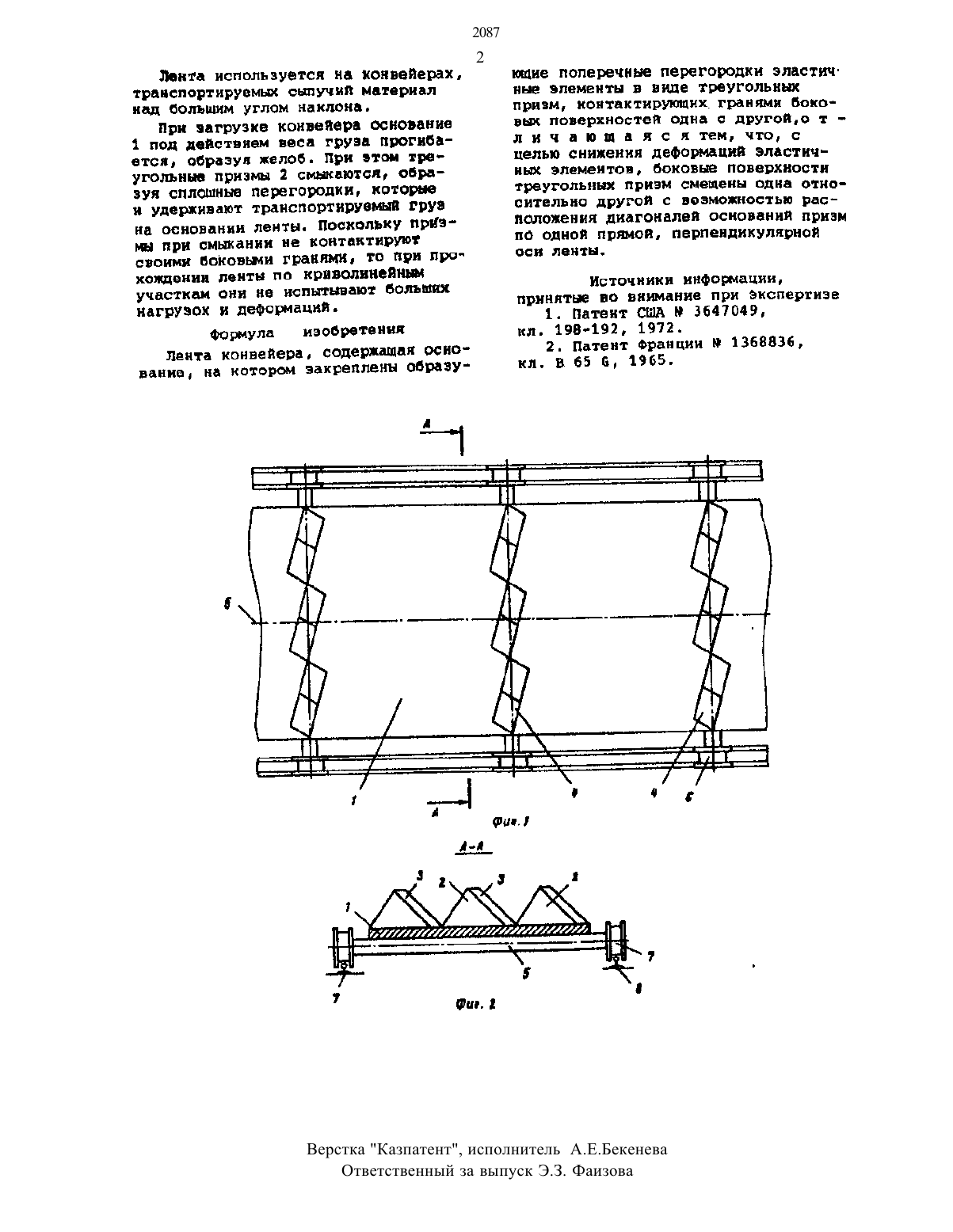

(73) Институт горного дела НАН РК бЛЕНТАКОНВЕЙРАИзобретение относится к подъемно транспортному машиностроению и касается конструкции конвеиерноп лен ты. имеющей поперечные перегородки. удерживающие транспортнруемыт груз.известна лента конвейера, на грузонесущеи поверхности которой на некотором расстоянии одна от дРУгой смонтированы поперечные перегородки,удерживающие материал на ленте н предотвращение его просыпание под действием силы тяжести Ц .Однако данная конструкция ленты иеет ограниченную желоочатость н,кроме того, перегородки при придании ленте желобчатости накладываются одна на другую, но поскольку не нсклшчено попадание транспортируемого материала между перегородками. возможна их дефоочация.Известна лента конвейера, содержащая основаниена котором закреплены образующие поперечные перегородки эластичные элементы в виде треугольным призм, контактирующих гранями боковым поверхностей одна с другая 23 .Однако в данной конструкции призы сопряжены между собой по всейдлине боковых поверхностей, что снич жает гибкость воен ленты, и при движении ленты по криэолинеиным участкам призмы испытывают значительные деформации, что ведет к быстрому их износу.Целью изобретения является снижение деформации эластичных элементов. для этого боковые поверхности треугольных призм смещены одна относительно дРУгоп с возможностью расположении диагоналей основания призм по одной примой, перпендикулярнойНа фнг.1 изображена описываемая лента в плане на фиг. 2 ь разрез дА на фиг.1лента состоит из основания 1, на котором закреплены треугольные призмы 2, причем их боковые поверхности 3 смещены одна относительно другой,а диагонали 4 основании призм расположены по одной прямой, перпендикуллрноп к продольной оси 5 ленты. К основанию 1 ленты прикреплены поперечные пружинные траверсы 6 с кодовыми роликами 7, перемещаемым по направляющим 8.понга используется на конвейерах,транспортируемым сыучнп материал над большим углом наклона.при загрузке конвояера основание 1 под действием веса грузи прогибается, образуя желоб. при этом троуголъннв призмы 2 смыкаются, осразуя сплошные перегородки. КОТОРНФ и удерживают транспортнруомнн груз на основании ленты. поскольку призмы при смыкании не контактируют своим боковыми гранями ТО ПРИ ПРО хождении ленты по крвволниеяннн участкам они но испытывают больших нагрузок и деформаций Формула изобретениялента конвейера. содерддщдд 00 Н ванна, на ноторон закреплены 05963 2087ющне поперечные перегородки зластич нне элементы в виде треугольным призм, контактирующих гранями боковым поверхностей одна с другоно т л и ч а ю ш а я с я тем. что, с целью снижении деформдцнй эластичным элементов, боковые поверхности треугольным призм смещены одна относительно другой с возможностью расположения диагоналей основании призм по одной прямая. перпендикулярная оси ленты.источники инфорчацни принятые но внмание при экспертизе 1. патент США Ю 3647049 кл. 198-192. 1912. 2. патент Франции М 1368836, кл. В 65 Б, 1965.ВерсткаЧКа 3 патентисполнитель /Ъ 1 Бекенева Ответственный за выпуск Э.З. Фаизова
