Упаковка детонирующего шнура и способ проверки детонирующего шнура

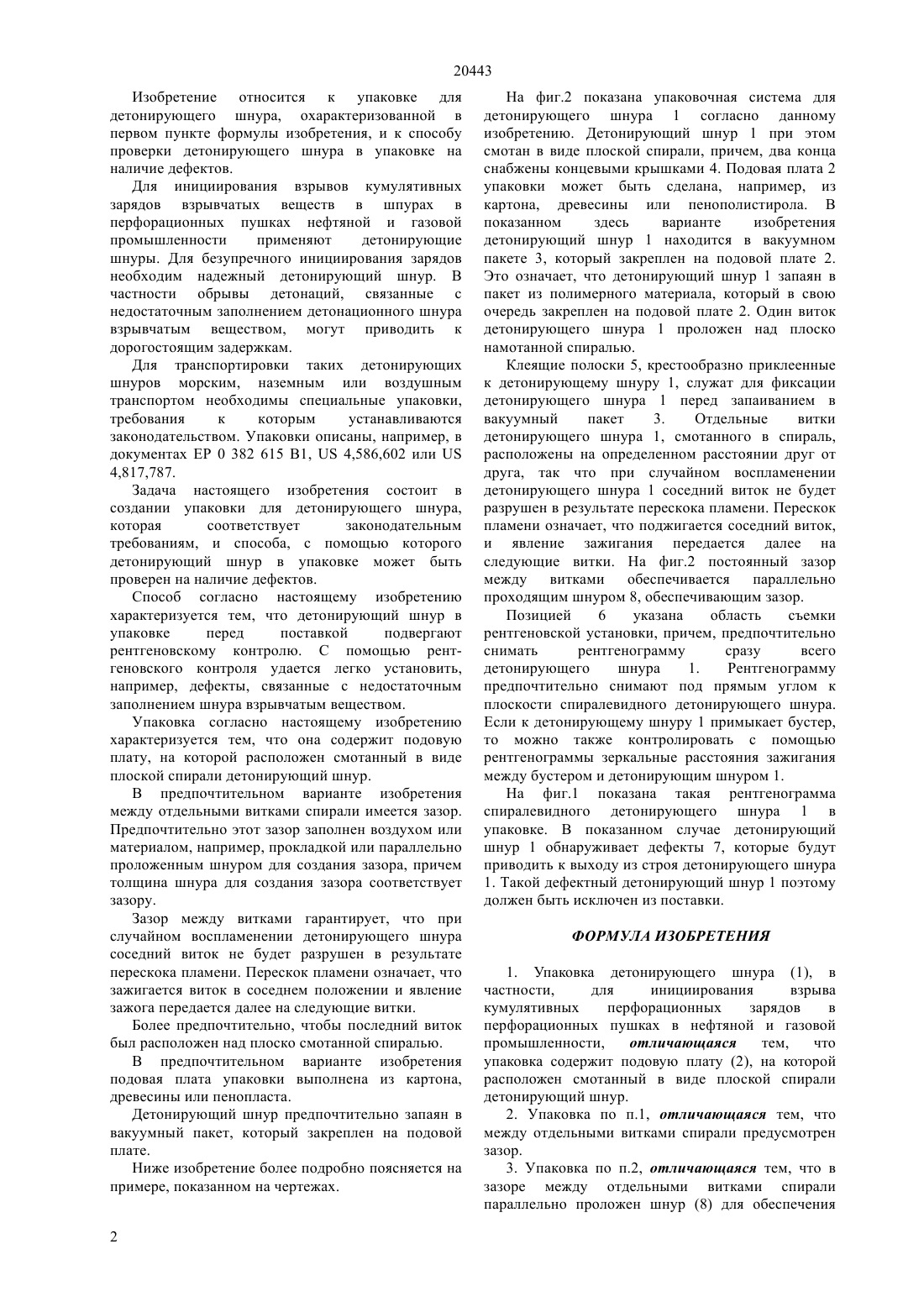

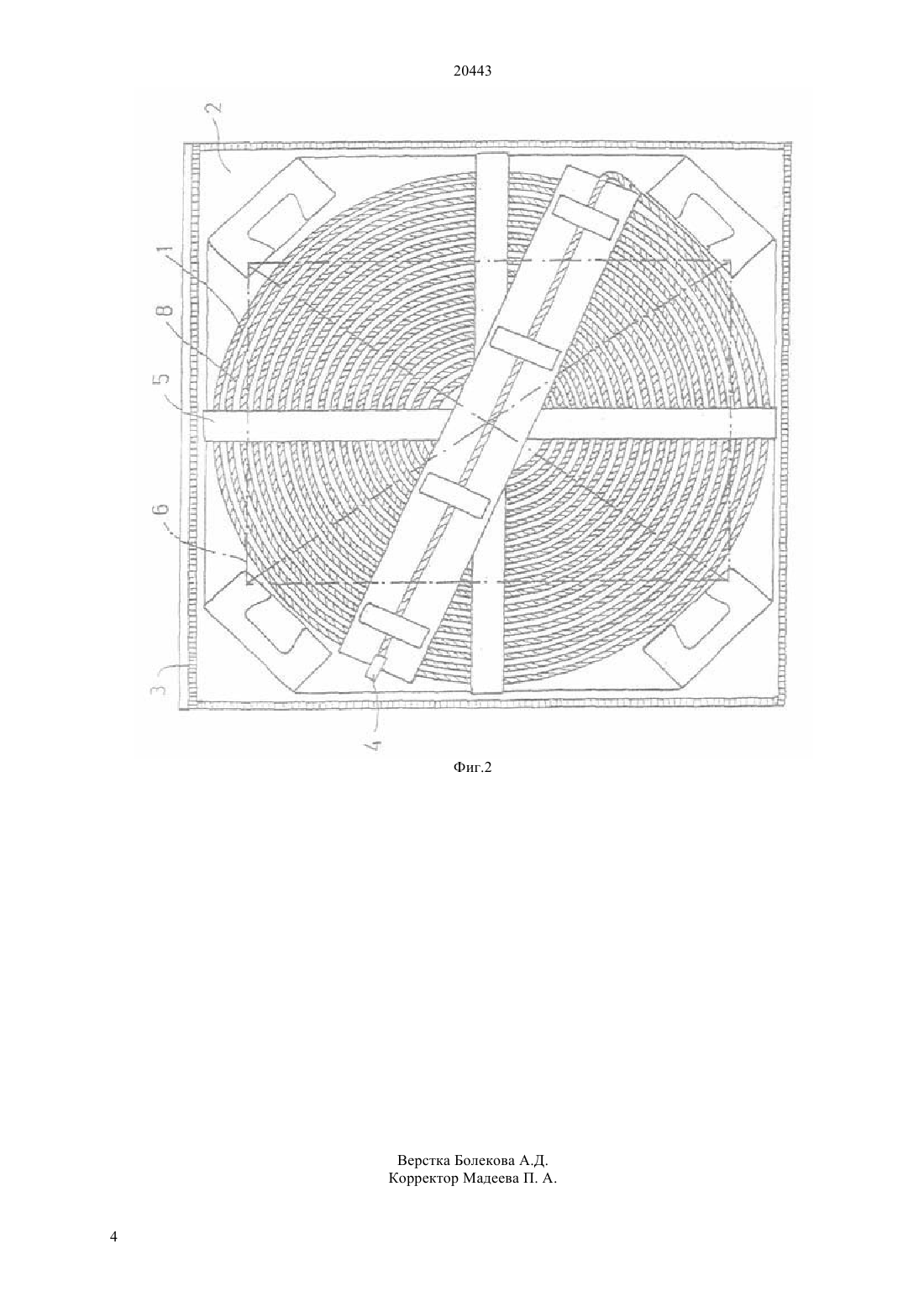

(51) 42 39/30 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) УПАКОВКА ДЕТОНИРУЮЩЕГО ШНУРА И СПОСОБ ПРОВЕРКИ ДЕТОНИРУЮЩЕГО ШНУРА(1),в частности,используемого для инициирования взрыва кумулятивных перфорационных зарядов в перфорационных пушках нефтяной и газовой промышленности, и к способу его проверки. Детонирующий шнур (1) сматывают согласно данному изобретению в виде плоской спирали. Предложен способ проверки детонирующего шнура(1) на наличие дефектов, согласно которому детонирующий шнур (1) перед поставкой подвергают в упаковке контролю рентгеновскими лучами.(73) ДИНАэнерчетикс ГмбХ унд Ко. КГ 20443 Изобретение относится к упаковке для детонирующего шнура, охарактеризованной в первом пункте формулы изобретения, и к способу проверки детонирующего шнура в упаковке на наличие дефектов. Для инициирования взрывов кумулятивных зарядов взрывчатых веществ в шпурах в перфорационных пушках нефтяной и газовой промышленности применяют детонирующие шнуры. Для безупречного инициирования зарядов необходим надежный детонирующий шнур. В частности обрывы детонаций, связанные с недостаточным заполнением детонационного шнура взрывчатым веществом, могут приводить к дорогостоящим задержкам. Для транспортировки таких детонирующих шнуров морским, наземным или воздушным транспортом необходимы специальные упаковки,требования к которым устанавливаются законодательством. Упаковки описаны, например, в документах ЕР 0 382 615 В 1,4,586,602 или 4,817,787. Задача настоящего изобретения состоит в создании упаковки для детонирующего шнура,которая соответствует законодательным требованиям, и способа, с помощью которого детонирующий шнур в упаковке может быть проверен на наличие дефектов. Способ согласно настоящему изобретению характеризуется тем, что детонирующий шнур в упаковке перед поставкой подвергают рентгеновскому контролю. С помощью рентгеновского контроля удается легко установить,например, дефекты, связанные с недостаточным заполнением шнура взрывчатым веществом. Упаковка согласно настоящему изобретению характеризуется тем, что она содержит подовую плату, на которой расположен смотанный в виде плоской спирали детонирующий шнур. В предпочтительном варианте изобретения между отдельными витками спирали имеется зазор. Предпочтительно этот зазор заполнен воздухом или материалом, например, прокладкой или параллельно проложенным шнуром для создания зазора, причем толщина шнура для создания зазора соответствует зазору. Зазор между витками гарантирует, что при случайном воспламенении детонирующего шнура соседний виток не будет разрушен в результате перескока пламени. Перескок пламени означает, что зажигается виток в соседнем положении и явление зажога передается далее на следующие витки. Более предпочтительно, чтобы последний виток был расположен над плоско смотанной спиралью. В предпочтительном варианте изобретения подовая плата упаковки выполнена из картона,древесины или пенопласта. Детонирующий шнур предпочтительно запаян в вакуумный пакет, который закреплен на подовой плате. Ниже изобретение более подробно поясняется на примере, показанном на чертежах. 2 На фиг.2 показана упаковочная система для детонирующего шнура 1 согласно данному изобретению. Детонирующий шнур 1 при этом смотан в виде плоской спирали, причем, два конца снабжены концевыми крышками 4. Подовая плата 2 упаковки может быть сделана, например, из картона, древесины или пенополистирола. В показанном здесь варианте изобретения детонирующий шнур 1 находится в вакуумном пакете 3, который закреплен на подовой плате 2. Это означает, что детонирующий шнур 1 запаян в пакет из полимерного материала, который в свою очередь закреплен на подовой плате 2. Один виток детонирующего шнура 1 проложен над плоско намотанной спиралью. Клеящие полоски 5, крестообразно приклеенные к детонирующему шнуру 1, служат для фиксации детонирующего шнура 1 перед запаиванием в вакуумный пакет 3. Отдельные витки детонирующего шнура 1, смотанного в спираль,расположены на определенном расстоянии друг от друга, так что при случайном воспламенении детонирующего шнура 1 соседний виток не будет разрушен в результате перескока пламени. Перескок пламени означает, что поджигается соседний виток,и явление зажигания передается далее на следующие витки. На фиг.2 постоянный зазор между витками обеспечивается параллельно проходящим шнуром 8, обеспечивающим зазор. Позицией 6 указана область съемки рентгеновской установки, причем, предпочтительно снимать рентгенограмму сразу всего детонирующего шнура 1. Рентгенограмму предпочтительно снимают под прямым углом к плоскости спиралевидного детонирующего шнура. Если к детонирующему шнуру 1 примыкает бустер,то можно также контролировать с помощью рентгенограммы зеркальные расстояния зажигания между бустером и детонирующим шнуром 1. На фиг.1 показана такая рентгенограмма спиралевидного детонирующего шнура 1 в упаковке. В показанном случае детонирующий шнур 1 обнаруживает дефекты 7, которые будут приводить к выходу из строя детонирующего шнура 1. Такой дефектный детонирующий шнур 1 поэтому должен быть исключен из поставки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Упаковка детонирующего шнура (1), в частности,для инициирования взрыва кумулятивных перфорационных зарядов в перфорационных пушках в нефтяной и газовой промышленности,отличающаяся тем,что упаковка содержит подовую плату (2), на которой расположен смотанный в виде плоской спирали детонирующий шнур. 2. Упаковка по п.1, отличающаяся тем, что между отдельными витками спирали предусмотрен зазор. 3. Упаковка по п.2, отличающаяся тем, что в зазоре между отдельными витками спирали параллельно проложен шнур (8) для обеспечения 20443 зазора, причем толщина шнура соответствует зазору. 4. Упаковка по п.п.1-3, отличающаяся тем, что последний виток шнура расположен над плоско смотанной спиралью. 5. Упаковка по п.1, отличающаяся тем, что подовая плата (2) выполнена из картона, древесины или пенополистирола. 6. Упаковка по п.1, отличающаяся тем, что детонирующий шнур (1) запаян в вакуумный пакет(3), который закреплен на подовой плате (2). 7. Способ проверки детонирующего шнура (1) в упаковке, в частности по п.п.1-6, отличающийся тем, что детонирующий шнур (1) в упаковке подвергают рентгеновскому контролю перед поставкой к месту назначения.
