Устройство для проверки отпечатанного материала, печатающее устройство и способ проверки изображения на листе

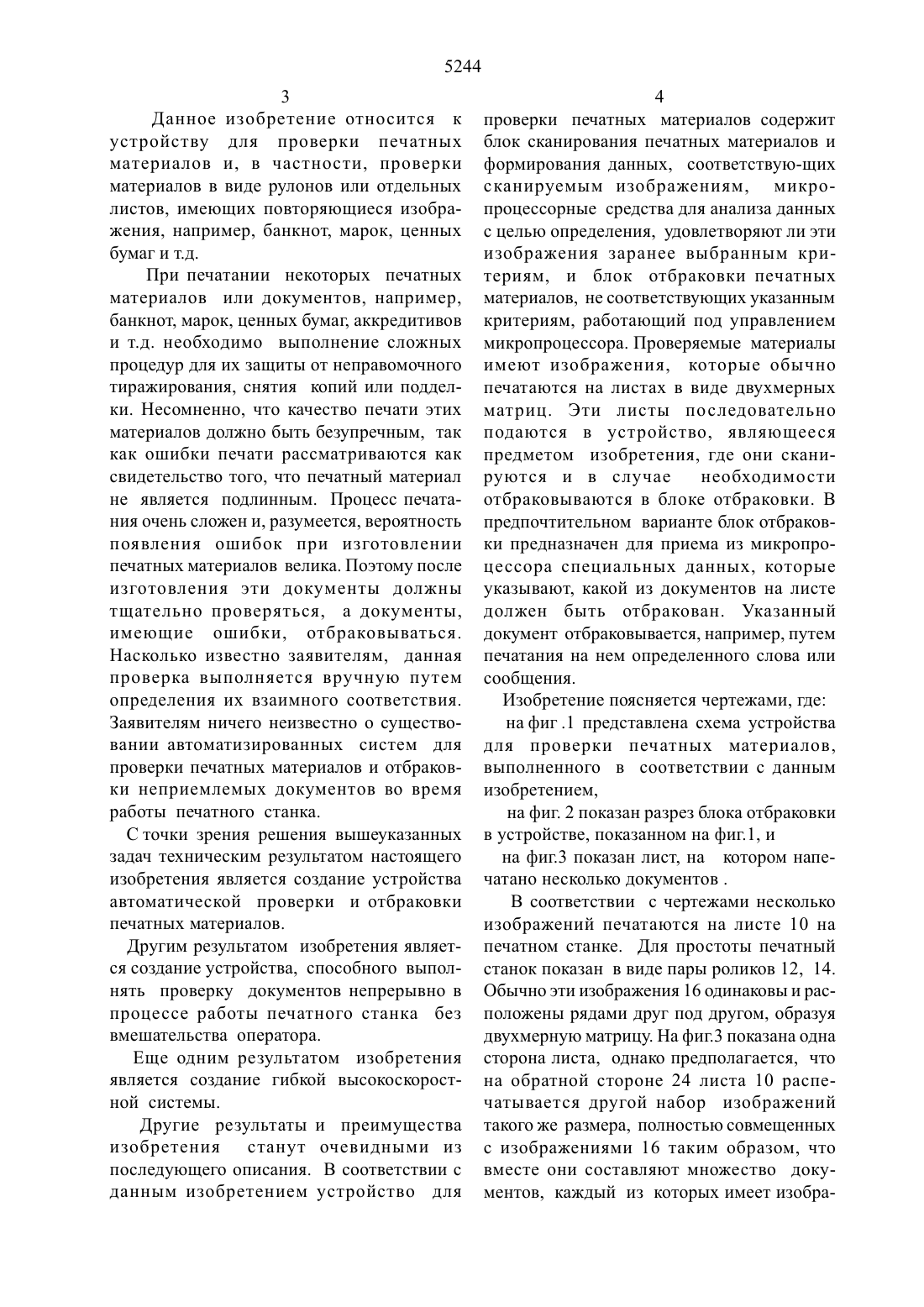

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Де Ла Рю Жиори С.А. (СН)(54) УСТРОЙСТВО ДЛЯ ПРОВЕРКИ ПЕЧАТНЬТХ МАТЕРИАЛОВ, ПЕЧАТАЮЩИЙ АППАРАТ И СПОСОБ ПРОВЕРКИ ИЗОБРАЖЕНИЙ НА ЛИСТЕ(57) Изобретение относится к устройствам И способам проверки печатных материалов И, в частности проверки материалов в виде2 рулонов Или отдельных листов, Имеющих повторяющиеся изображения, например,банкнот, марок,Ценнь 1 х бумаг.Технические результаты изобретения заключаются в создании устройства автоматической проверки и отбраковки печатных материалов, в выполнении проверки в процессе работы печатного станка,создание высокоскоростной системы, Для того, чтобы определить, являются ли изображения на листах приемлемыми, листы с изображениями сканируют. Листы,имеющие неприемлемые Изображения,помечают браковочной меткой, Эти ИзобраЖения могут быть Изображениями банкнот,Ценных бумаг, аккредитивов, марок и т.д.Данное изобретение относится к устройству для проверки печатных материалов и, в частности, проверки материалов в виде рулонов или отдельных листов, имеющих повторяющиеся изображения, например, банкнот, марок, ценных бумаг и т.д.При печатании некоторых печатных материалов или документов, например,банкнот, марок, ценных бумаг, аккредитивов и т.д. необходимо выполнение сложных процедур для их защиты от неправомочного тиражирования, снятия копий или подделки. Несомненно, что качество печати этих материалов должно быть безупречным, так как ошибки печати рассматриваются как свидетельство того, что печатный материал не является подлинным. Процесс печатания очень сложен и, разумеется, вероятность появления ошибок при изготовлении печатных материалов велика. Поэтому после изготовления эти документы должны тщательно проверяться, а документы,имеющие ошибки, отбраковываться. Насколько известно заявителям, данная проверка выполняется вручную путем определения их взаимного соответствия. Заявителям ничего неизвестно о существовании автоматизированных систем для проверки печатных материалов и отбраковки неприемлемых документов во время работы печатного станка.Сточки зрения решения вышеуказанных задач техническим результатом настоящего изобретения является создание устройства автоматической проверки и отбраковки печатных материалов.Другим результатом изобретения является создание устройства, способного вь 1 полнять проверку документов непрерывно в процессе работы печатного станка без вмешательства оператора.Еще одним результатом изобретения является создание гибкой вь 1 сокоскоростной системы.Другие результаты и преимущества изобретения станут очевидными из последующего описания. В соответствии с данным изобретением устройство дляпроверки печатных материалов содержит блок сканирования печатных материалов и формирования данных, соответствую-щих сканируемым изображениям, микропроцессорные средства для анализа данных с целью определения, удовлетворяют ли эти изображения заранее выбранным критериям, и блок отбраковки печатных материалов, не соответствующих указанным критериям, работающий под управлением микропроцессора. Проверяемые материалы имеют изображения, которые обычно печатаются на листах в виде двухмерных матриц. Эти листы последовательно подаются в устройство, являющееся предметом изобретения, где они сканируются и в случае необходимости отбраковываются в блоке отбраковки. В предпочтительном варианте блок отбраковки предназначен для приема из микропроцессора специальных данных, которые указывают, какой из документов на листе должен быть отбракован. Указанный документ отбраковывается, например, путем печатания на нем определенного слова или сообщения.на фиг .1 представлена схема устройства для проверки печатных материалов,выполненного в соответствии с данным изобретением, на фиг. 2 показан разрез блока отбраковки в устройстве, показанном на фиг.1, Ина фип 3 показан лист, на котором напечатано несколько документов .В соответствии с чертежами несколько Изображений печатаются на листе 10 на печатном станке. Для простоты печатный станок показан в виде пары роликов 12, 14. Обычно эти изображения 16 одинаковы и расположены рядами друг под другом, образуя двухмерную матрицу. На фИгЗ показана одна сторона листа, однако предполагается, что на обратной стороне 24 листа 10 распечатывается другой набор изображений такого же размера, полностью совмещенных с Изображениями 16 таким образом, что вместе они составляют множество документов, каждый из которых имеет изобра 52445 жение как на верхней поверхности листа,так И на нижней.Устройство для проверки печатных Материалов может быть установлено на одной технологической линии с роликами 12,14. Однако кипа листов 10 может быть собрана после их распечатывания и проверена на точность позднее.В варианте, показанном на фиг.1, лист 10 после распечатывания поступает в устройство для проверки печатных материалов,содержащее блок сканирования, состоящий из набора сканеров 18, 20. Сканер 18 сканирует верхнюю поверхность 22 листа 10 и формирует на шине 26 первую последовательность сигналов цифровых данных, относящихся к изображениям 16 на этой поверхности. Сканер 20 сканирует нижнюю поверхность 24 листа 10 иформирует на шине 28 вторую последовательность сигналов данных, относящихся к изображениям на поверхности 24. В качестве альтернативы, лист 10 может быть перевернут и вновь пропущен через сканер 18 для формирования второй последовательности сигналов цифровых данных.По шинам 26 и 28 Цифровые данные поступают в контроллер 30. Данный контроллер содержит микропроцессор,который осуществляет высокоскоростную цифровую обработку сигналов, поступающих с этих шин, и, используя определенные, заранее выбранные критерии,определяет, все ли изображения на листе 10 являются приемлемыми. Если да, то лист 10 беспрепятственно пропускается через блок 32 отбраковки.Если,по меньшей мере, одно из изображений не удовлетворяет заранее выработанным критериям, то лист 10 поступает в блок 32 отбраковки для дальнейшей обработки.Блок 32 отбраковки, показанный более подробно на фиг. 2, содержит множество отдельных маркерных элементов 34. Желательно, чтобы эти маркерные элементы были расположены в направлении,перпендикулярном движению листа 10. Количество маркерных элементов 34 равно6 количеству рядов изображений 16 на листе 10. Каждый Маркерный элемент может быть выполнен в виде ударного или струйного принтера или любого другого устройства,предназначенного для пометки отдельного изображения заранее выбранной браковочной меткой, указывающей на то, что оно должно быть отбраковано. Браковочной меткой может быть любая хорошо заметная и ясно различимая метка. Например,браковочной меткой может быть большое пятно, знак Х большого размера, полоса,слово НЕДЕЙСТВИТЕЛЬНЫЙ и т. д. Контроллер 30 содержит также несколько других блоков, управляющих последовательным перемещением листов 10 к блоку сканирования и блоку отбраковки, атакже через них. Предполагается, что в состав контроллера 30 может входить один или несколько микропроцессоров, каждый из которых отвечает за выполнение определенной функции, например, проверки банкнот, перемещения листов 10 и т.д. Контроллер 30 выполняет проверку изображений на листе 10 каждого отдельного документа. Если лист имеет изображение,например, изображение 16, которое определено микропроцессором как неприемлемое, контроллер 30 формирует данные,поступающие в блок отбраковки, согласно которым распознается именно то изображение, которое должно быть отбраковано. Например, есливизображении 16, показанном на фиг 3, найдены ошибки,контроллер 30 пропускает лист 10 с неприемлемым изображением через блок отбраковки. Контроллер 30 также управляет пометкой изображения 16 в блоке отбраковки заранее выбранной браковочной меткой путем запуска принтера 34 на период времени, в течение которого требуемая часть листа 10 расположена прямо под маркерным элементом 34.В качестве альтернативы, блок 32 может быть снабжен несколькими принтерами 34,расположенными в виде матрицы, подобно матрице 16 изображений, показанной на фиг 3. В этом случае при совмещении листа 10 с матрицами принтеров запускается7 соответствующий неприемлемому изображению принтер 34, помечая это Изображение браковочной меткой.Очевидно, что лист 10 может иметь несколько недопустимых изображений в ряду, в столбце или расположенных в произвольном порядке на листе. Микропроцессор распознает каждое из неприемлемых изображений и выдает команду в блок отбраковки- соответственно пометить их на листе.Желательно, Чтобы в блоке отбраковки браковочная метка ставилась только на верхней поверхности 22 листа 10, Даже если неприемлемое изображение обнаружено на нижней поверхности, так как целью изобретений является распознавание и маркировка неприемлемых документов, а для этого совсем необязательно помечать именно то изображение, которое является негодным.В другом варианте блок отбраковки может быть оборудован двумя группами маркерных элементов, одной группой для верхней поверхности листа, другой - для нижней.После отбраковки лист 10 либо укладывается в стопку цельным, либо разрезается на отдельные документы и затем укладывается в стопки .Очевидно, что могут быть многочисленные модификации реализации данного изобретения без отступления от его сущности, раскрываемой в прилагаемой формуле изобретения.1. Устройство для проверки печатных материалов, отличающееся тем, что оно содержит блок сканирования для последовательного приема листов, на каждом из которых имеется несколько изображений,каждое из которых является документом, и формирования данных, соответствующих указанным изображениям, средства обработки данных для приема указанных данных и их анализа для определения,удовлетворяют ли указанные изображения8 заранее выбранным критериям, и блок маркировки, связанный со средствами обработки данных, для последовательного приема листов с блока сканирования и пометки документа, определяемого по меньшей мере одним изображением на одном из указанных листов, браковочной меткой,если средства обработки данных определяют,что это изображение не удовлетворяет указанным критериям.2. Устройство по п. 1, отличающееся тем,что блок сканирования выполнен с возможностью формирования Данных,соответствующих совмещенным друг с другом изображениям на верхней и нижней поверхностях листа.3. Устройство по п.п. 1 или 2, отличающееся тем, что блок маркировки выполнен с возможностью помечать изображение на верхней поверхности листа.4. Устройство по п.п. 1-3, отличающееся тем, что изображения расположены на листе рядами, а блок маркировки имеет множество печатающих головок, по одной головке на каждый из указанных рядов.5. Устройство по п. 4, отличающееся тем,что каждая из печатающих головок вь 1 полнена в виде ударного принтера.6. Устройство по п. 4, отличающееся тем,что каждая из печатающих головок выполнена в виде струйного принтера.7. Печатающий аппарат, содержащий печатающее устройство для распечатки изображений на листе, отличающийся тем,что он содержит средства сканирования для приема указанного листа с печатающего устройства и формирования данных,соответствующих указанным изображениям, средства обработки данных для приема данных и их сравнения согласно заранее выбранным критериям для определения приемлемости изображений И средства маркировки для приема указанного листа и пометки неприемлемого изображения браковочной меткой.8. Аппарат по п. 7, отличающийся тем, что печатающее устройство выполнено с возможностью распечатки изображений как на верхней, так и на нижней поверхности
