Инженерно – техническое многополосовое заграждение.

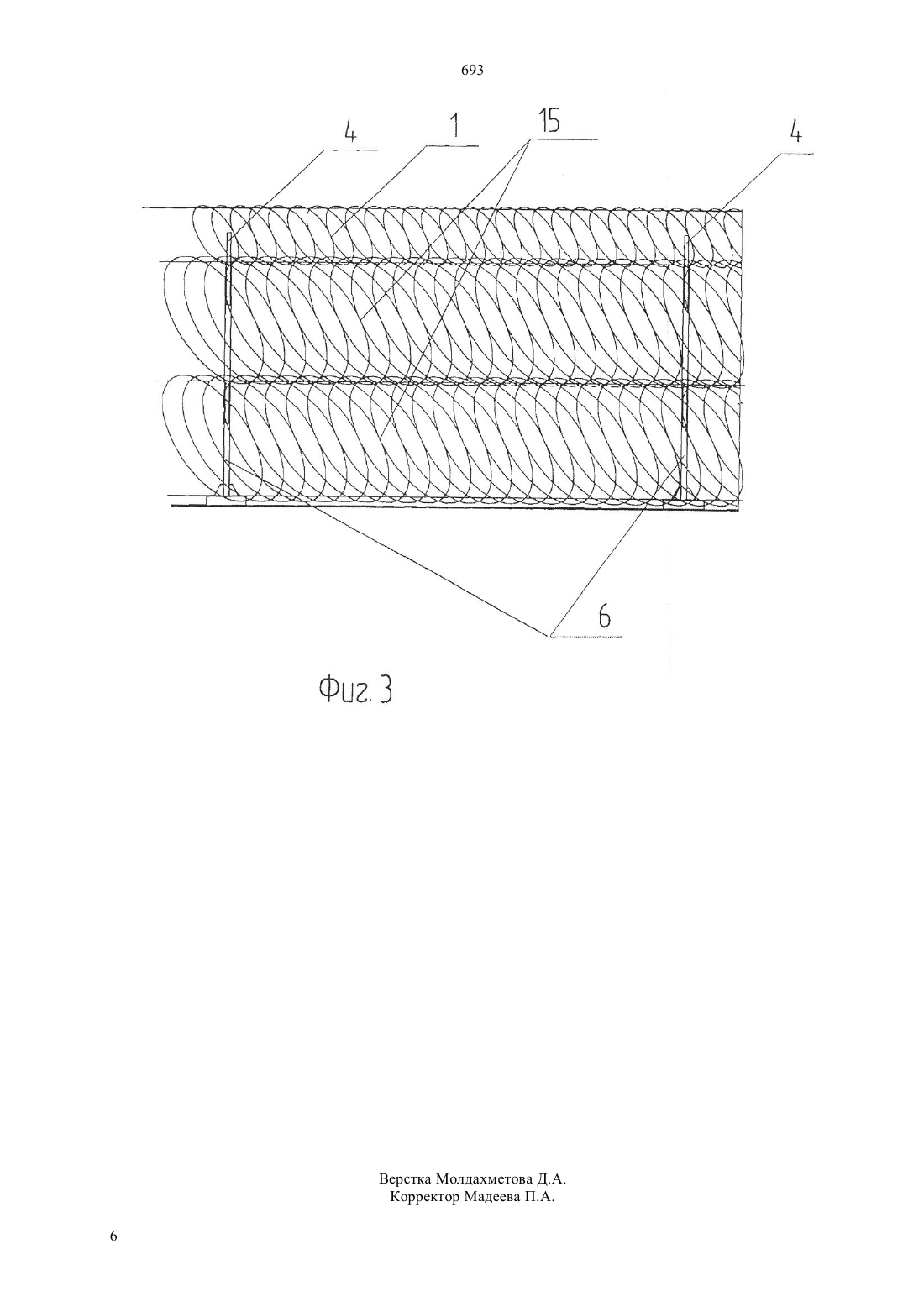

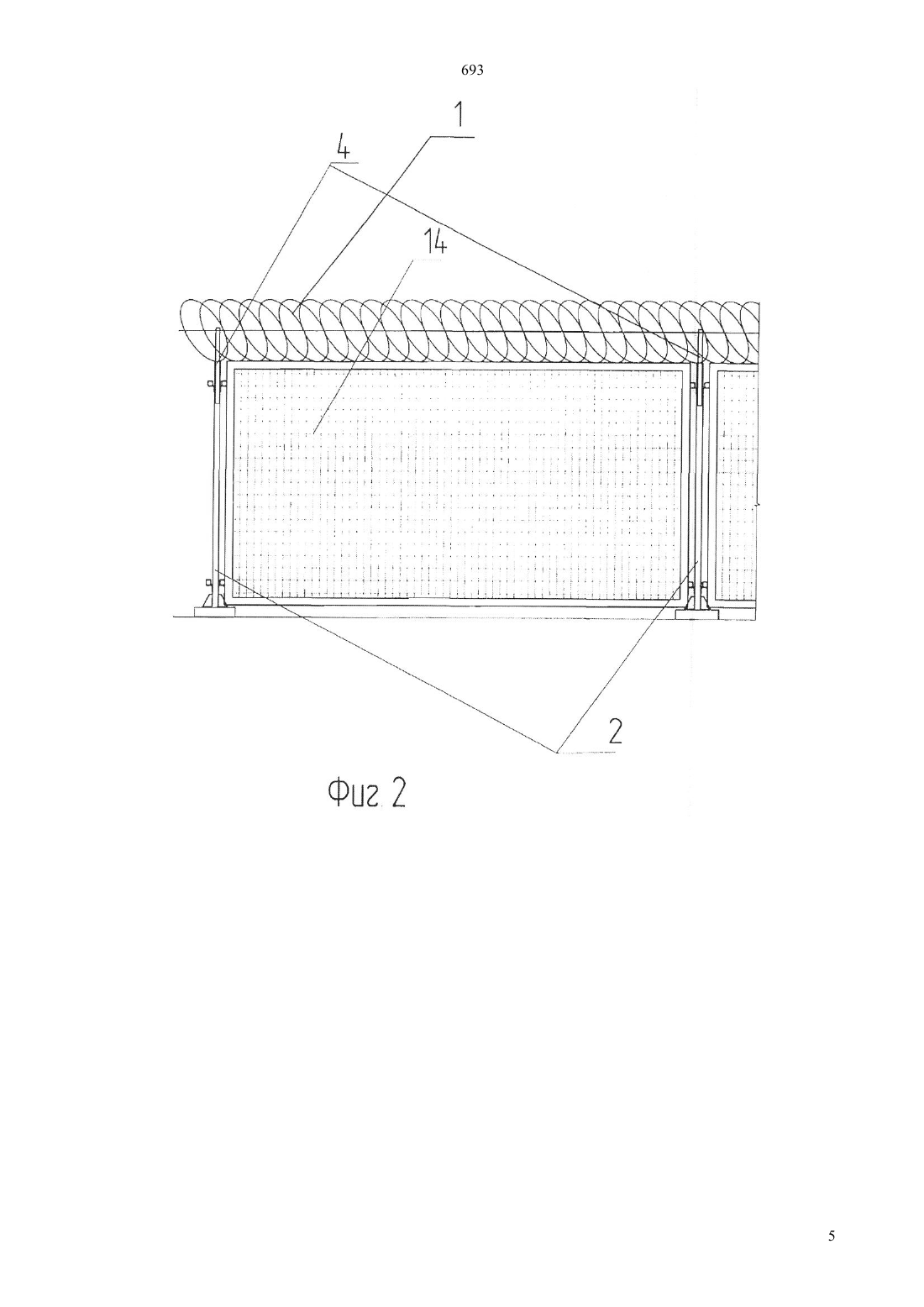

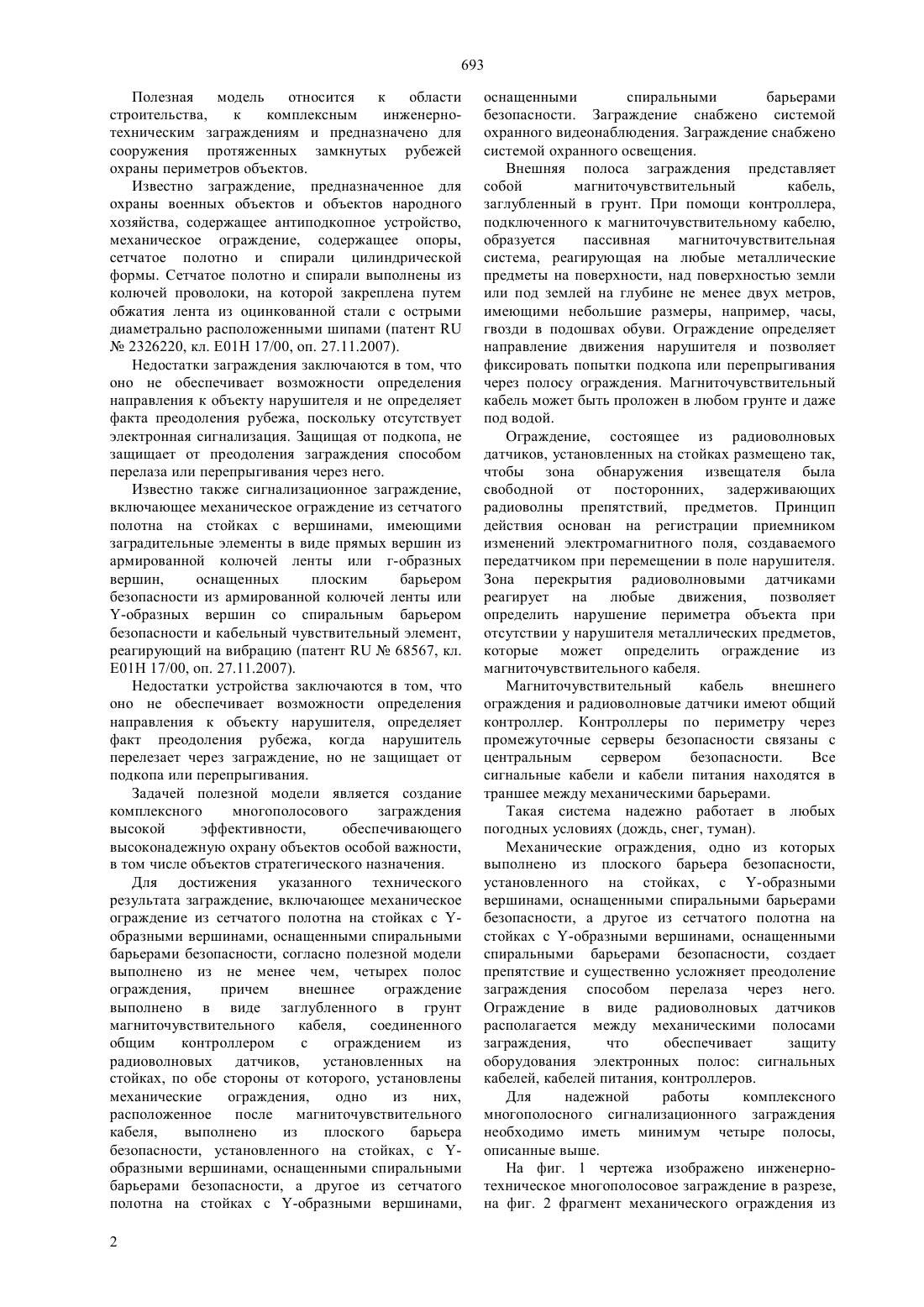

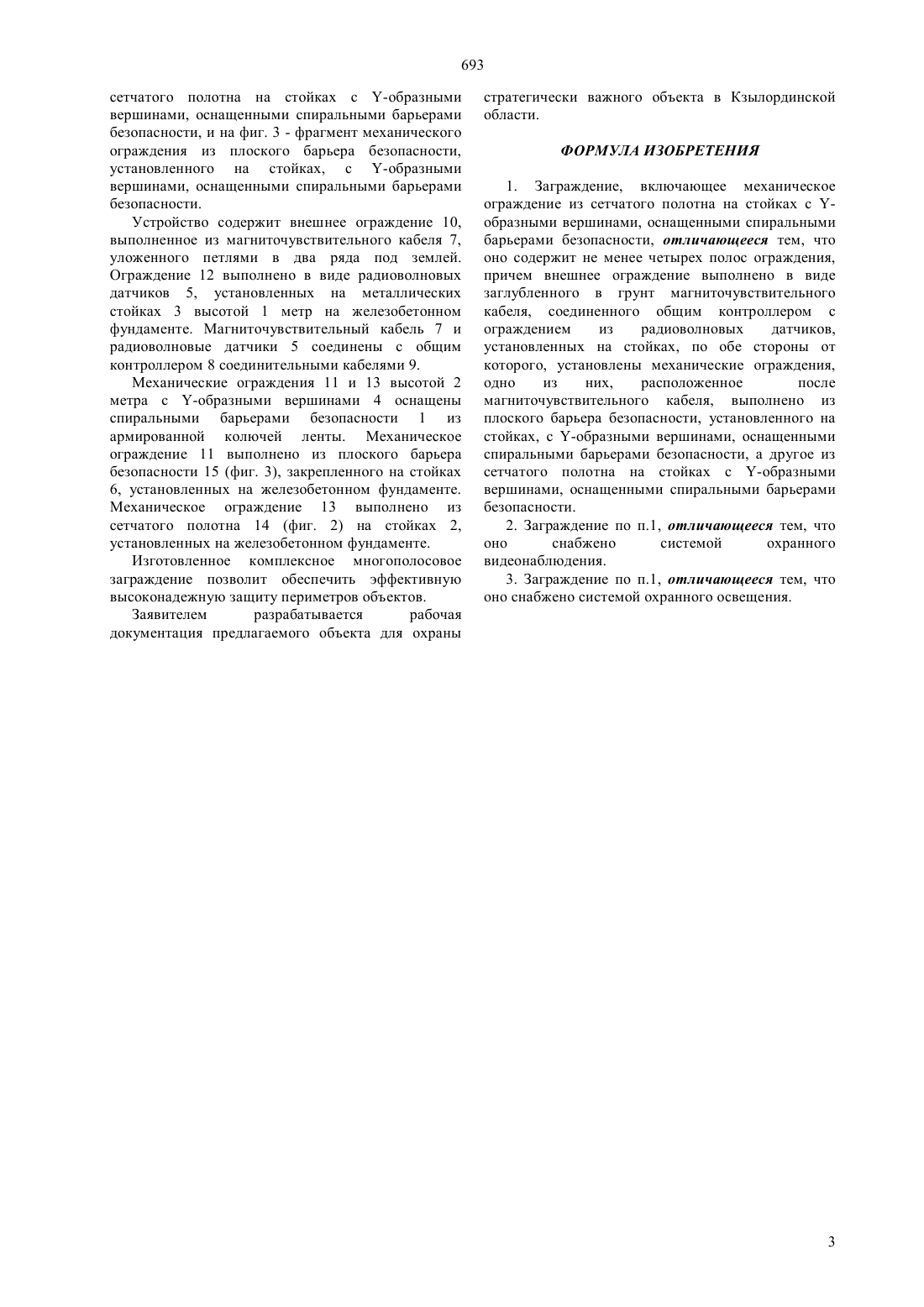

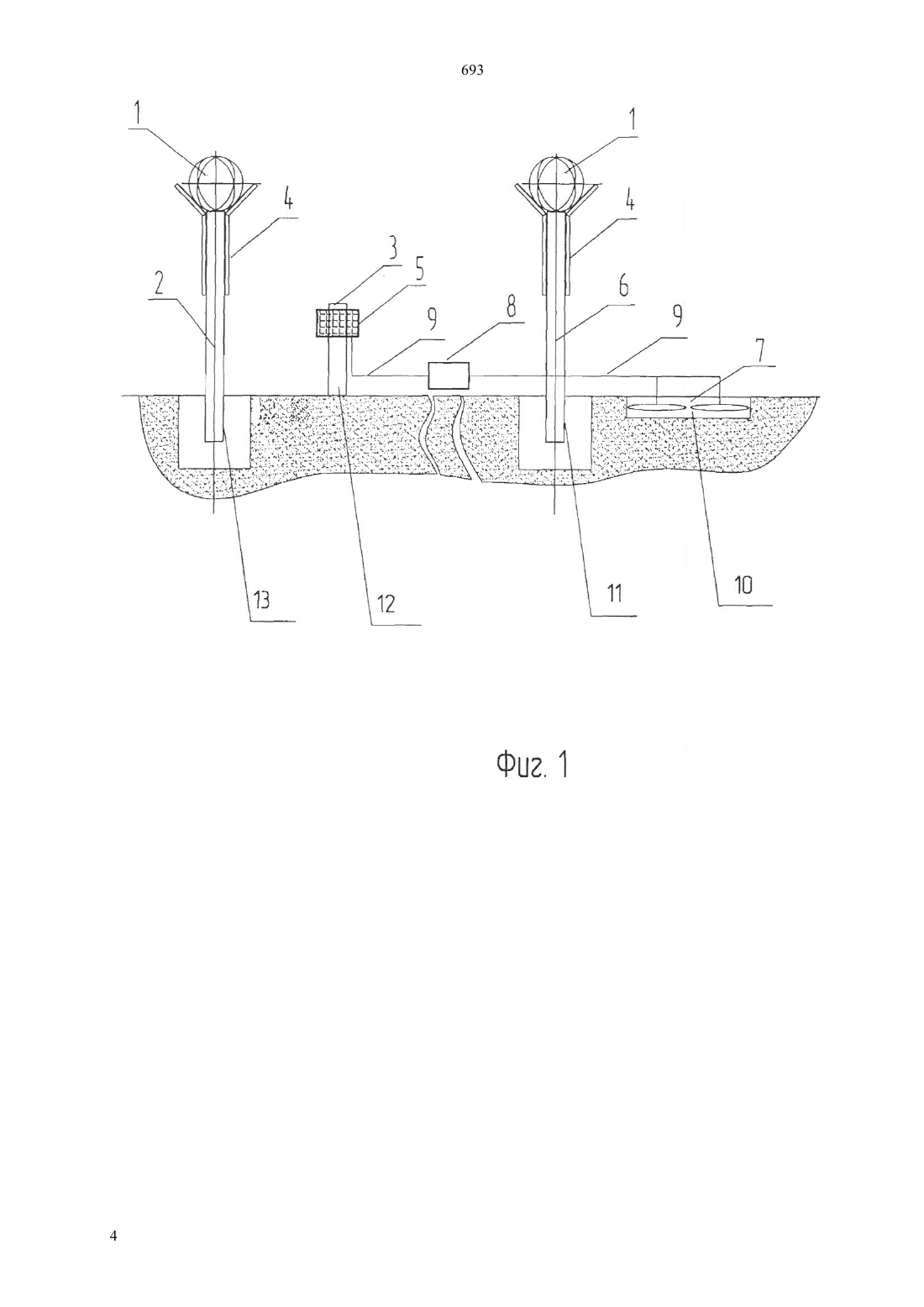

(51) 04 17/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ высоконадежную охрану объектов особой важности,в том числе объектов стратегического назначения. Предлагаемая конструкция содержит не менее четырех полос ограждения, причем внешнее ограждение выполнено в виде заглубленного в грунт магниточувствительного кабеля,соединенного общим контроллером с ограждением из радиоволновых датчиков, установленных на стойках, по обе стороны от которого, установлены механические ограждения,одно из них,расположенное после магниточувствительного кабеля,выполнено из плоского барьера безопасности, установленного на стойках, с образными вершинами, оснащенными спиральными барьерами безопасности, а другое из сетчатого полотна на стойках с -образными вершинами,оснащенными спиральными барьерами безопасности.(72) Сатин Александр Анатольевич Фокин Тимур Ильясулы Михайлов Сергей Михайлович(73) Товарищество с ограниченной ответственностью Технический центр Кадар(57) Полезная модель относится к области строительства,к комплексным инженернотехническим заграждениям и предназначено для сооружения протяженных замкнутых рубежей охраны периметров объектов. Задачей полезной модели является создание комплексного многополосового заграждения высокой эффективности,обеспечивающего 693 Полезная модель относится к области строительства,к комплексным инженернотехническим заграждениям и предназначено для сооружения протяженных замкнутых рубежей охраны периметров объектов. Известно заграждение, предназначенное для охраны военных объектов и объектов народного хозяйства, содержащее антиподкопное устройство,механическое ограждение, содержащее опоры,сетчатое полотно и спирали цилиндрической формы. Сетчатое полотно и спирали выполнены из колючей проволоки, на которой закреплена путем обжатия лента из оцинкованной стали с острыми диаметрально расположенными шипами (патент 2326220, кл. Е 01 Н 17/00, оп. 27.11.2007). Недостатки заграждения заключаются в том, что оно не обеспечивает возможности определения направления к объекту нарушителя и не определяет факта преодоления рубежа, поскольку отсутствует электронная сигнализация. Защищая от подкопа, не защищает от преодоления заграждения способом перелаза или перепрыгивания через него. Известно также сигнализационное заграждение,включающее механическое ограждение из сетчатого полотна на стойках с вершинами, имеющими заградительные элементы в виде прямых вершин из армированной колючей ленты или г-образных вершин,оснащенных плоским барьером безопасности из армированной колючей ленты или-образных вершин со спиральным барьером безопасности и кабельный чувствительный элемент,реагирующий на вибрацию (патент 68567, кл. Е 01 Н 17/00, п. 27.11.2007). Недостатки устройства заключаются в том, что оно не обеспечивает возможности определения направления к объекту нарушителя, определяет факт преодоления рубежа, когда нарушитель перелезает через заграждение, но не защищает от подкопа или перепрыгивания. Задачей полезной модели является создание комплексного многополосового заграждения высокой эффективности,обеспечивающего высоконадежную охрану объектов особой важности,в том числе объектов стратегического назначения. Для достижения указанного технического результата заграждение, включающее механическое ограждение из сетчатого полотна на стойках с образными вершинами, оснащенными спиральными барьерами безопасности, согласно полезной модели выполнено из не менее чем, четырех полос ограждения,причем внешнее ограждение выполнено в виде заглубленного в грунт магниточувствительного кабеля,соединенного общим контроллером с ограждением из радиоволновых датчиков, установленных на стойках, по обе стороны от которого, установлены механические ограждения,одно из них,расположенное после магниточувствительного кабеля,выполнено из плоского барьера безопасности, установленного на стойках, с образными вершинами, оснащенными спиральными барьерами безопасности, а другое из сетчатого полотна на стойках с -образными вершинами,2 оснащенными спиральными барьерами безопасности. Заграждение снабжено системой охранного видеонаблюдения. Заграждение снабжено системой охранного освещения. Внешняя полоса заграждения представляет собой магниточувствительный кабель,заглубленный в грунт. При помощи контроллера,подключенного к магниточувствительному кабелю,образуется пассивная магниточувствительная система, реагирующая на любые металлические предметы на поверхности, над поверхностью земли или под землей на глубине не менее двух метров,имеющими небольшие размеры, например, часы,гвозди в подошвах обуви. Ограждение определяет направление движения нарушителя и позволяет фиксировать попытки подкопа или перепрыгивания через полосу ограждения. Магниточувствительный кабель может быть проложен в любом грунте и даже под водой. Ограждение, состоящее из радиоволновых датчиков, установленных на стойках размещено так,чтобы зона обнаружения извещателя была свободной от посторонних, задерживающих радиоволны препятствий, предметов. Принцип действия основан на регистрации приемником изменений электромагнитного поля, создаваемого передатчиком при перемещении в поле нарушителя. Зона перекрытия радиоволновыми датчиками реагирует на любые движения, позволяет определить нарушение периметра объекта при отсутствии у нарушителя металлических предметов,которые может определить ограждение из магниточувствительного кабеля. Магниточувствительный кабель внешнего ограждения и радиоволновые датчики имеют общий контроллер. Контроллеры по периметру через промежуточные серверы безопасности связаны с центральным сервером безопасности. Все сигнальные кабели и кабели питания находятся в траншее между механическими барьерами. Такая система надежно работает в любых погодных условиях (дождь, снег, туман). Механические ограждения, одно из которых выполнено из плоского барьера безопасности,установленного на стойках, с -образными вершинами, оснащенными спиральными барьерами безопасности, а другое из сетчатого полотна на стойках с -образными вершинами, оснащенными спиральными барьерами безопасности, создает препятствие и существенно усложняет преодоление заграждения способом перелаза через него. Ограждение в виде радиоволновых датчиков располагается между механическими полосами заграждения,что обеспечивает защиту оборудования электронных полос сигнальных кабелей, кабелей питания, контроллеров. Для надежной работы комплексного многополосного сигнализационного заграждения необходимо иметь минимум четыре полосы,описанные выше. На фиг. 1 чертежа изображено инженернотехническое многополосовое заграждение в разрезе,на фиг. 2 фрагмент механического ограждения из 693 сетчатого полотна на стойках с -образными вершинами, оснащенными спиральными барьерами безопасности, и на фиг. 3 - фрагмент механического ограждения из плоского барьера безопасности,установленного на стойках, с -образными вершинами, оснащенными спиральными барьерами безопасности. Устройство содержит внешнее ограждение 10,выполненное из магниточувствительного кабеля 7,уложенного петлями в два ряда под землей. Ограждение 12 выполнено в виде радиоволновых датчиков 5, установленных на металлических стойках 3 высотой 1 метр на железобетонном фундаменте. Магниточувствительный кабель 7 и радиоволновые датчики 5 соединены с общим контроллером 8 соединительными кабелями 9. Механические ограждения 11 и 13 высотой 2 метра с -образными вершинами 4 оснащены спиральными барьерами безопасности 1 из армированной колючей ленты. Механическое ограждение 11 выполнено из плоского барьера безопасности 15 (фиг. 3), закрепленного на стойках 6, установленных на железобетонном фундаменте. Механическое ограждение 13 выполнено из сетчатого полотна 14 (фиг. 2) на стойках 2,установленных на железобетонном фундаменте. Изготовленное комплексное многополосовое заграждение позволит обеспечить эффективную высоконадежную защиту периметров объектов. Заявителем разрабатывается рабочая документация предлагаемого объекта для охраны стратегически важного объекта в Кзылординской области. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Заграждение, включающее механическое ограждение из сетчатого полотна на стойках с образными вершинами, оснащенными спиральными барьерами безопасности, отличающееся тем, что оно содержит не менее четырех полос ограждения,причем внешнее ограждение выполнено в виде заглубленного в грунт магниточувствительного кабеля, соединенного общим контроллером с ограждением из радиоволновых датчиков,установленных на стойках, по обе стороны от которого, установлены механические ограждения,одно из них,расположенное после магниточувствительного кабеля, выполнено из плоского барьера безопасности, установленного на стойках, с -образными вершинами, оснащенными спиральными барьерами безопасности, а другое из сетчатого полотна на стойках с -образными вершинами, оснащенными спиральными барьерами безопасности. 2. Заграждение по п.1, отличающееся тем, что оно снабжено системой охранного видеонаблюдения. 3. Заграждение по п.1, отличающееся тем, что оно снабжено системой охранного освещения.
