Защитное покрытие для резьбового соединения или втулки

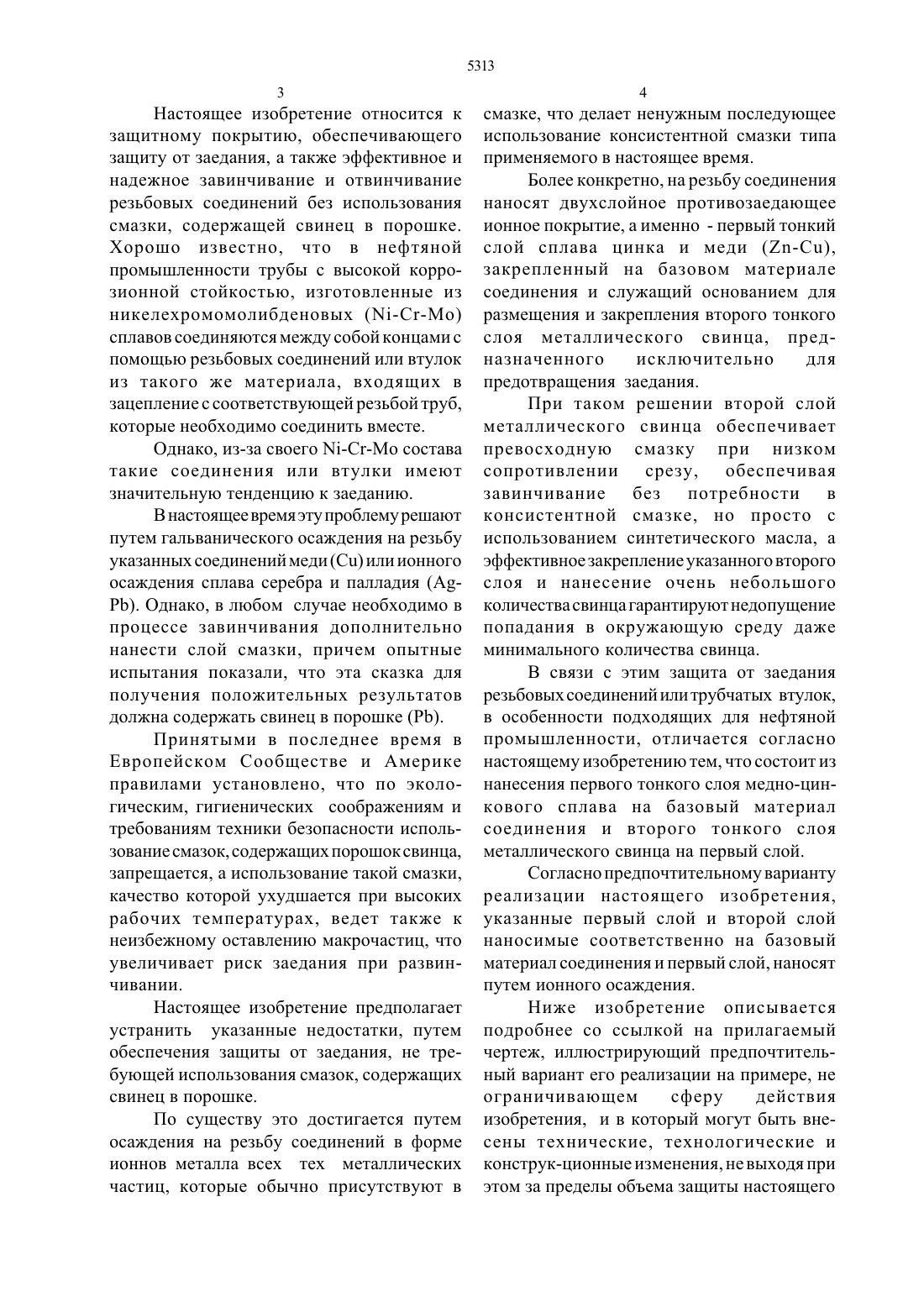

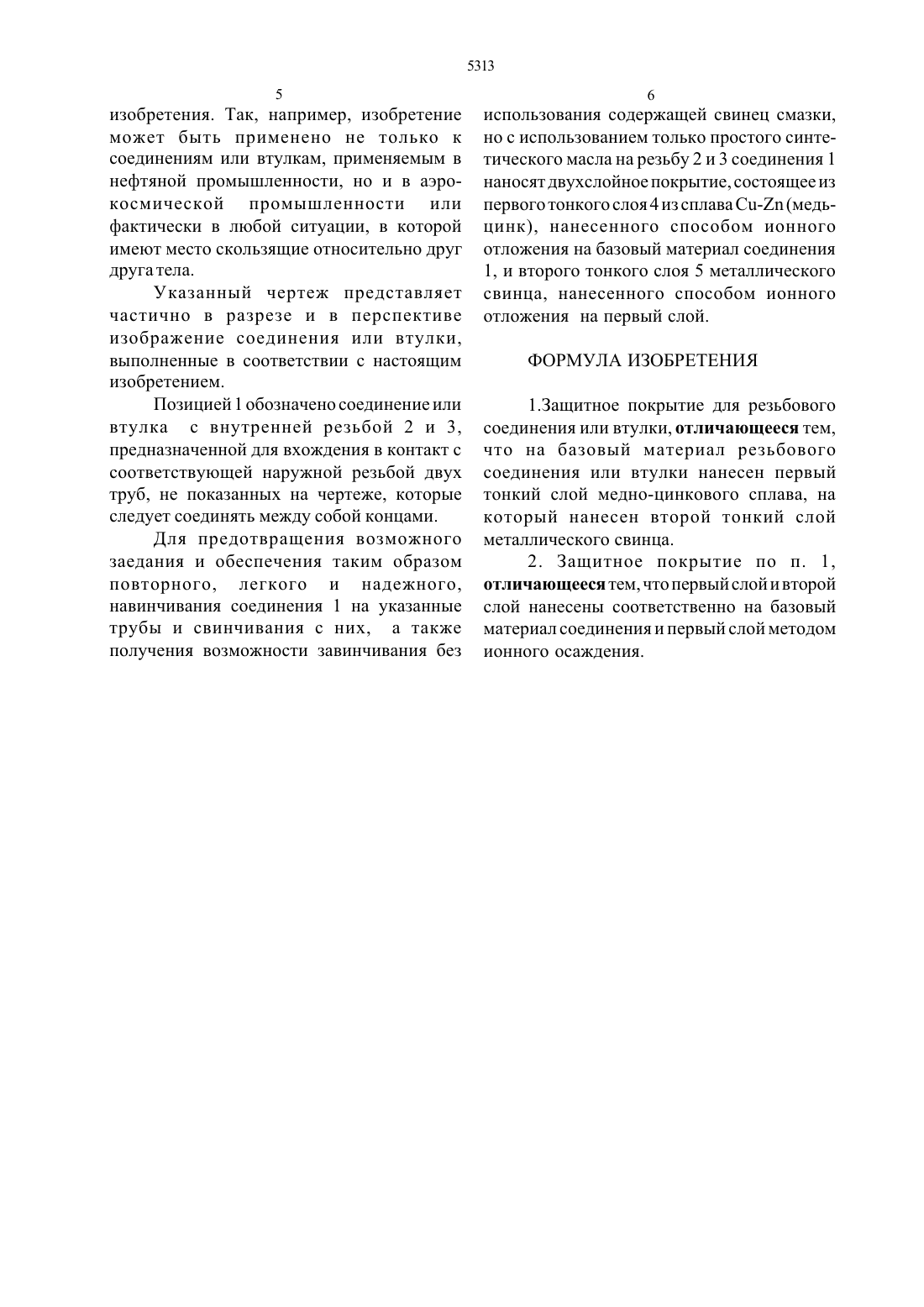

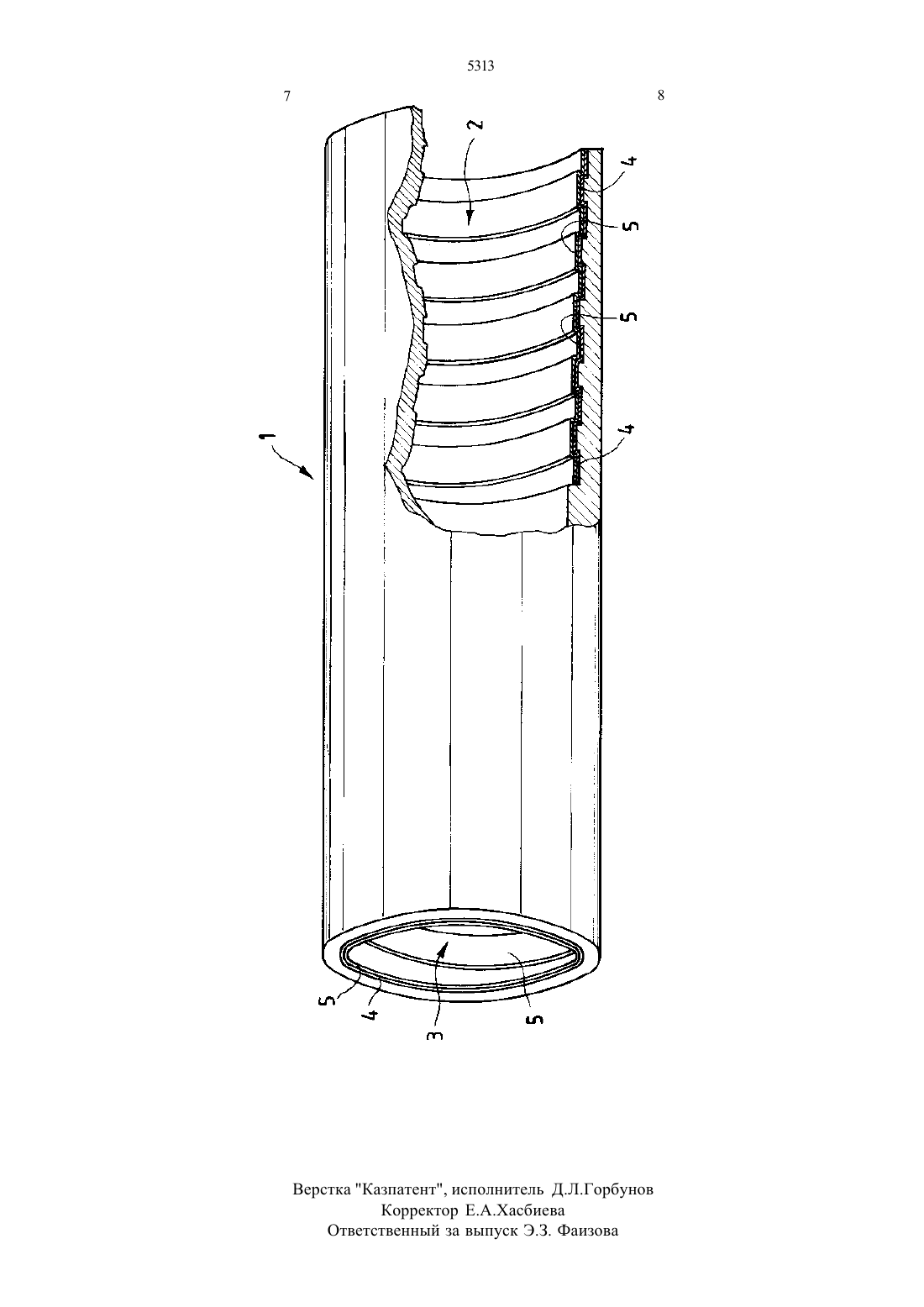

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) ЗАЩИТНОЕ ПОКРЬТТИЕ ДЛЯ РЕЗЬБОВОГО СОЕДИНЕНИЯ ИЛИ ВТУЛКИ(57) Защита от заедания резьбовых соединений или втулок, в особенности применимая в нефтяной промышленности и состоящая из первого тонкого слоя медноцинкового сплава, нанесенного на резьбу указанного соединения и второго тонкого слоя свинца, нанесенного на первый слой, причем нанесение предпочтительно осуществляется способом ионного осаждения.Настоящее изобретение относится к защитному покрытию, обеспечивающего защиту от заедания, а также эффективное и надежное завинчивание и отвинчивание резьбовых соединений без использования смазки, содержащей свинец в порошке. Хорошо известно, что в нефтяной промышленности трубы с высокой коррозионной стойкостью, изготовленные из никелехромомолибденовь 1 х (ЪН-Сг-Мо) сплавов соединяются между собой концами с помощью резьбовых соединений или втулок из такого же материала, входящих в зацепление с соответствующей резьбой труб,которые необходимо соединить вместе.Однако, из-за своего ЪН-Сг-Мо состава такие соединения или втулки имеют значительную тенденцию к заеданию.В настоящее время эту проблему решают путем гальванического осаждения на резьбу указанных соединений меди (Си) или ионного осаждения сплава серебра и палладия (АдРЬ). Однако, в любом случае необходимо в процессе завинчивания дополнительно нанести слой смазки, причем опытные испытания показали, что эта сказка для получения положительных результатов должна содержать свинец в порошке (РЬ).Принятыми в последнее время в Европейском Сообществе И Америке правилами установлено, что по экологическим, гигиенических соображениям и требованиям техники безопасности использование смазок, содержащих порошок свинца,запрещается, а использование такой смазки,качество которой ухудшается при высоких рабочих температурах, ведет также к неизбежному оставлению макрочастиц, что увеличивает риск заедания при развинчивании.Настоящее изобретение предполагает устранить указанные недостатки, путем обеспечения защиты от заедания, не требующей использования смазок, содержащих свинец в порошке.По существу это достигается путем осаждения на резьбу соединений в форме ионнов металла всех тех металлических частиц, которые обычно присутствуют в4 смазке, что делает ненужным последующее использование консистентной смазки типа применяемого в настоящее время.Более конкретно, на резьбу соединения наносят двухслойное противозаедающее ионное покрытие, а именно - первый тонкий слой сплава цинка и меди (Ей-Си),закрепленный на базовом материале соединения и служащий основанием для размещения и закрепления второго тонкого слоя металлического свинца, предназначенного исключительно для предотвращения заедания.При таком решении второй слой металлического свинца обеспечиваетпревосходную смазку при низком сопротивлении срезу, обеспечивая завинчивание без потребности вконсистентной смазке, но просто с использованием синтетического масла, а эффективное закрепление указанного второго слоя и нанесение очень небольшого количества свинца гарантируют недопущение попадания в окружающую среду даже минимального количества свинца.В связи с этим защита от заедания резьбовых соединений или трубчатых втулок,в особенности подходящих для нефтяной промышленности, отличается согласно настоящему изобретению тем, что состоит из нанесения первого тонкого слоя медно-цинкового сплава на базовый материал соединения и второго тонкого слоя металлического свинца на первый слой.Согласно предпочтительному варианту реализации настоящего изобретения,указанные первый слой и второй слой наносимые соответственно на базовый материал соединения и первый слой, наносят путем ионного осаждения.Ниже изобретение описывается подробнее со ссылкой на прилагаемый чертеж, иллюстрирующий предпочтительный вариант его реализации на примере, не ограничивающем сферу действия изобретения, И в который могут быть внесены технические, технологические и конструк-ционные изменения, не выходя при этом за пределы объема защиты настоящегоизобретения. Так, например, изобретение может быть применено не только К соединениям или втулкам, применяемым в нефтяной промышленности, но и в аэрокосмической промышленности или фактически в любой ситуации, в которой имеют место скользящие относительно друг другатела.Указанный чертеж представляет частично в разрезе и в перспективе изображение соединения или втулки,выполненные в соответствии с настоящим изобретением.Позицией 1 обозначено соединение или втулка с внутренней резьбой 2 и 3,предназначенной для вхождения в контакт с соответствующей наружной резьбой двух труб, не показанных на чертеже, которые следует соединять между собой концами.Для предотвращения возможного заедания и обеспечения таким образом повторного, легкого и надежного,навинчивания соединения 1 на указанные трубы и свинчивания с них, а также получения возможности завинчивания без6 ИСПОЛЬЗОВЗНИЯ содержащей СВИНСЦ смазки, но с использованием только простого синтетического масла на резьбу 2 и 3 соединения 1 наносят двухслойное покрытие, состоящее из первого тонкого слоя 4 из сплава Си-Еп (медьцинк), нанесенного способом ионного отложения на базовый материал соединения 1, и второго тонкого слоя 5 металлического свинца, нанесенного способом ионного отложения на первый слой.1.3 ащитное покрытие для резьбового соединения или втулки, отличающееся тем,что на базовый материал резьбового соединения или втулки нанесен первый тонкий слой медно-Цинкового сплава, на который нанесен второй тонкий слой металлического свинца.2. Защитное покрытие по п. 1,отличающееся тем, что первый слой и второй слой нанесены соответственно на базовый материал соединения и первый слой методом ионного осаждения.Верстка Казпатент, исполнитель Д.Л.Горбунов Корректор Е.А.Хасбиева Ответственный за выпуск ЭЗ. Фаизова
