Сырьевая смесь для получения портландцементного клинкера

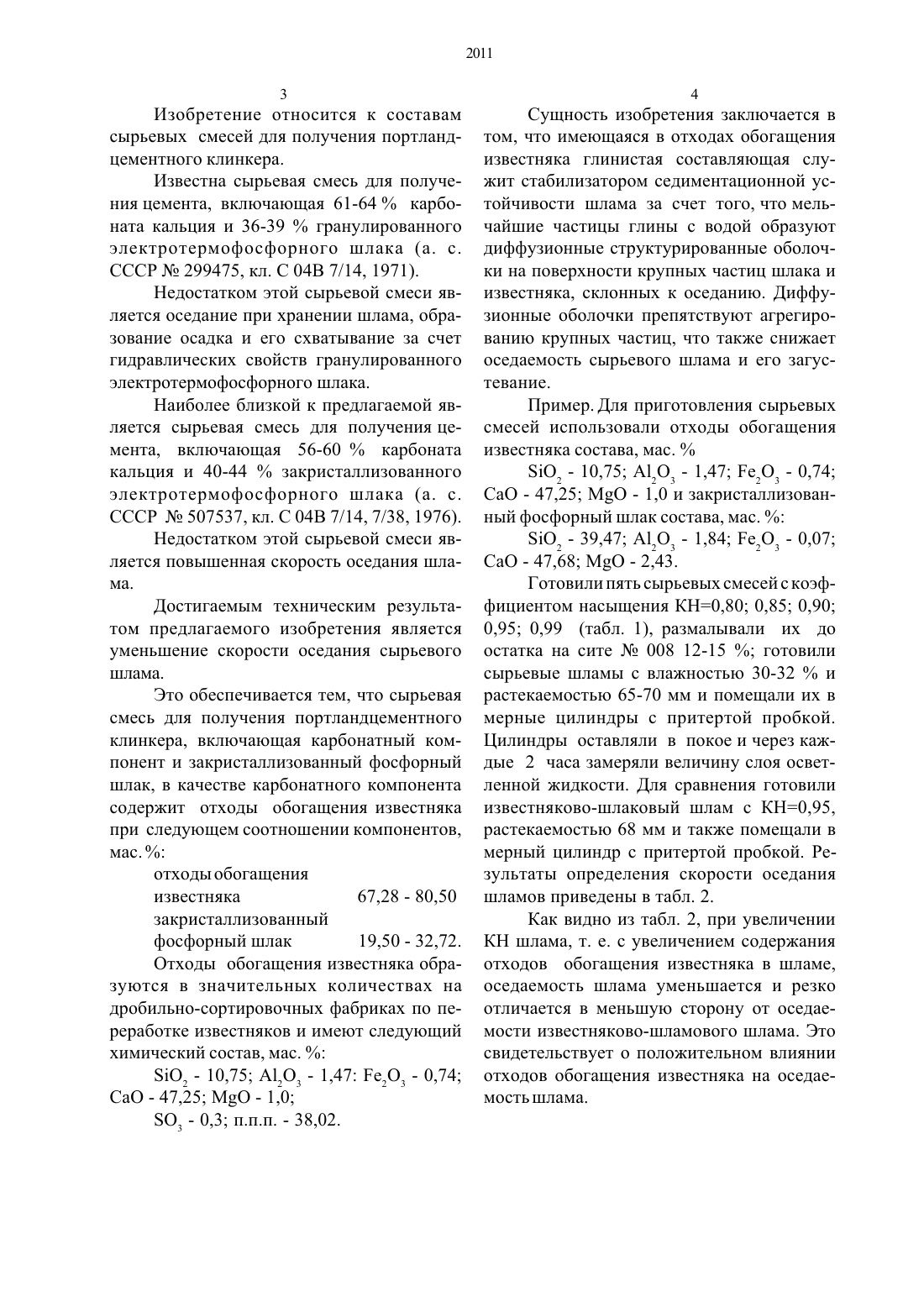

(54) СЬТРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ ПОРТЛАНДЦЕМЕНТНОГО КЛИНКЕРА(57) Изобретение относится К составам сырьевых смесей для получения портландцементного клинкера.Сырьевая смесь содержит КарбонатнЬ 1 й компонент - отход обогащения известняка и закристаллизованный шлак при следующем соотношении компонентов, мас.СОСТЗВ СМССИ ПОЗВОЛЯСТ СНИЗИТЬ СКОРОСТЬ ОСДЗНИЯ СЫрЬСВОГО шлама.Изобретение относится К составам сырьевых смесей для получения портландцементного клинкера.Известна сырьевая смесь для получения цемента, включающая 61-64 карбоната кальция И 36-39 гранулированного электротермофосфорного шлака (а. с. СССР Мг 299475, кл. С 04 В 7/14, 1971).Недостатком этой сырьевой смеси является оседание при хранении шлама, образование осадка и его схватывание за счет гидравлических свойств гранулированного электротермофосфорного шлака.Наиболее близкой к предлагаемой является сырьевая смесь для получения цемента, включающая 56-60 карбоната кальция и 40-44 закристаллизованного электротермофосфорного шлака (а. с. СССР М 507537, кл. С О 4 В 7/14, 7/38, 1976).Недостатком этой сырьевой смеси является повышенная скорость оседания шлама.Достигаемым техническим результатом предлагаемого изобретения является уменьшение скорости оседания сырьевого шлама.Это обеспечивается тем, что сырьевая смесь для получения портландцементного клинкера, включающая карбонатный компонент и закристаллизованный фосфорный шлак, в качестве карбонатного компонента содержит отходы обогащения известняка при следующем соотношении компонентов,мас.Отходы обогащения известняка образуются в значительных количествах на дробильно-сортировочных фабриках по переработке известняков и имеют следующий химический состав, мас.Сущность изобретения заключается в том, что имеющаяся в отходах обогащения известняка глинистая составляющая служит стабилизатором седиментационной устойчивости шлама за счет того, что мельчайшие частицы глины с водой образуют диффузионные структурированные оболочки на поверхности крупных частиц шлака и известняка, склонных к оседанию. Диффузионные оболочки препятствуют агрегированию крупных частиц, что также снижает оседаемость сырьевого шлама и его загустевание.Пример. Для приготовления сырьевых смесей использовали отходы обогащения известняка состава, мас.Готовили пять сырьевых смесей с коэффициентом насыщения КН 0,80 0,85 0,90 0,95 0,99 (табл. 1), размалывали их до остатка на сите Не 008 12-15 готовили сырьевые шламы с влажностью 30-32 И растекаемостью 65-70 мм и помещали их в мерные цилиндры с притертой пробкой. Цилиндры оставляли в покое и через каждые 2 часа замеряли величину слоя осветленной жидкости. Для сравнения готовили известняково-шлаковый шлам с КН 0,95,растекаемостью 68 мм и также помещали в мерный цилиндр с притертой пробкой. Результаты определения скорости оседания шламов приведены в табл. 2.Как видно из табл. 2, при увеличении КН шлама, т. е. с увеличением содержания отходов обогащения известняка в шламе,оседаемость шлама уменьшается и резко отличается в меньшую сторону от оседаемости известняково-шламового шлама. Это свидетельствует о положительном влиянии отходов обогащения известняка на оседаемость шлама.рам на да За Носа за н нюан За. Ф. За оюан Ваш ю ютам ты она ища ещ за а н 0.3 юта за юта ютам дашь а Фат За ша за нюаа юта за 5.5 Ка За оаа Баш 33. а 5.5 за юта ююа юь юта ша там ша ша ююа ваш ЧК а ваш ища за шьа тюка ша ышд аоаы юта оюа оюа шьаю юшка ц яимяцяцыъвмнълт.ипыжцъьиыалмззьмялмищшщаьыщыщщыомщмыы аццтоццыюош о ото омой они под ц ц имама г иже- ь 1 . дымы в паствы ыомфм щопщщащощ мйоштщзщжц мд с ц вошго шшнооотвоего щощщщо пшнооо мыыоштывцамСырьевая смесь для получения портландцементного клинкера, включающая карбонатный компонент И закристаллизованный фосфорный шлак, отличающаяся тем, что в качестве карбонатного компонента8 она содержит отходы обогащения известняка при следующем соотношении компонентов,мас.ВОДООТДЕЛЕНИЕ ШЛАМОВ ПРИ ОТСТАИВАНИИВодоотделение, в см/м высоты шлама через часВерстка Казпатент, исполнитель Н.В.Амосова Корректор Л.В. Сухарева Ответственный за выпуск ЭЗ. Фаизова
