Сырьевая смесь для производства портландцементного клинкера

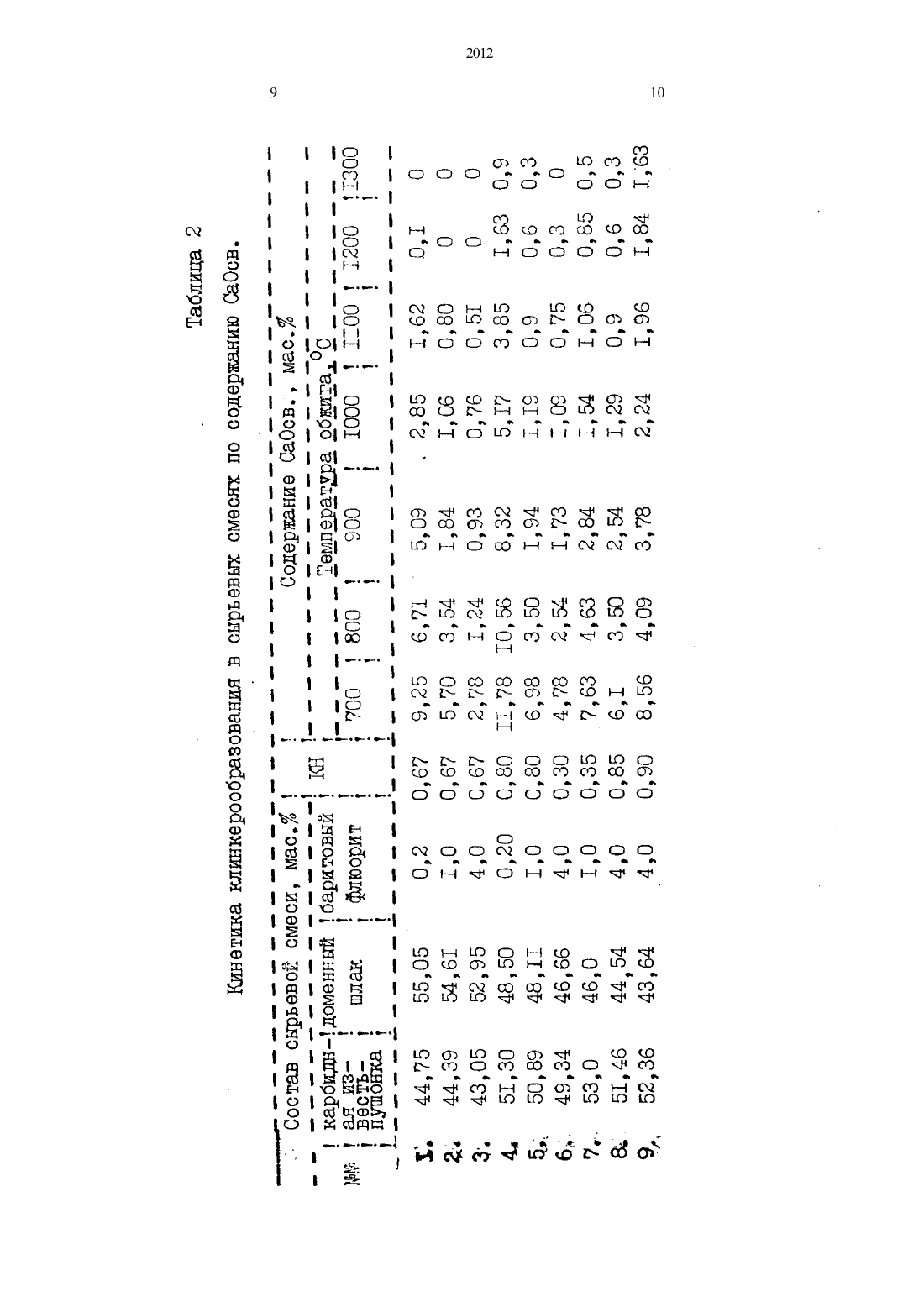

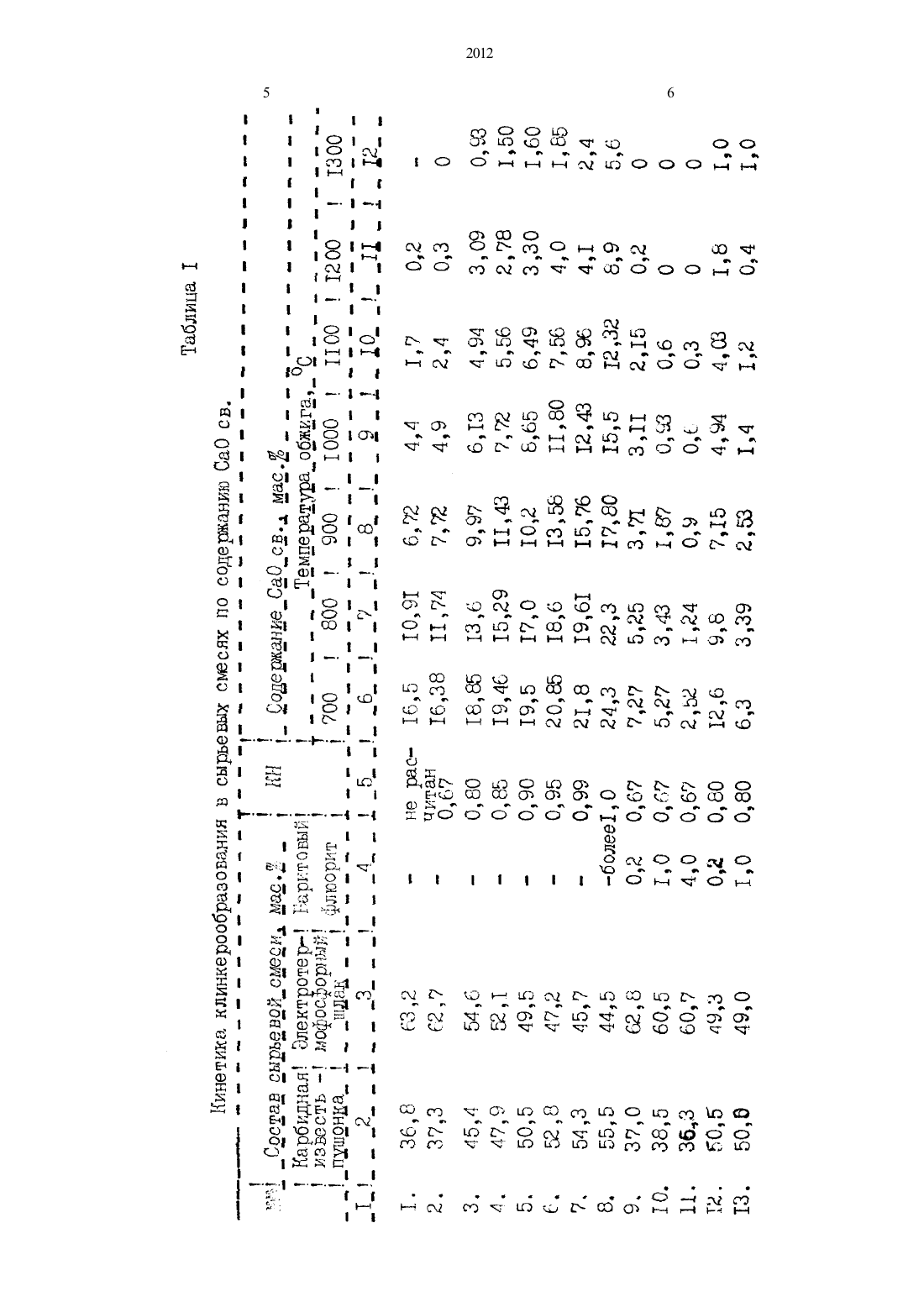

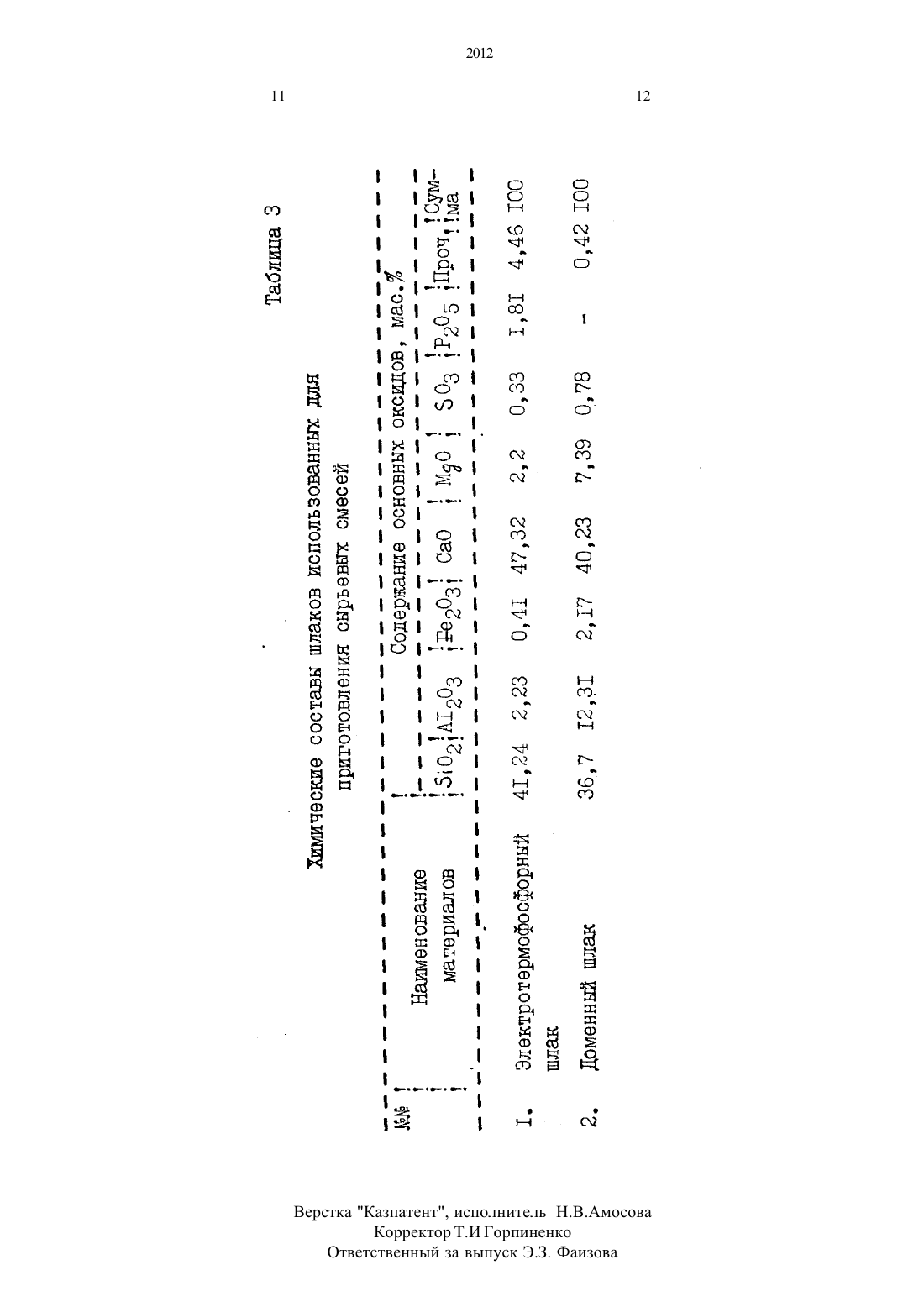

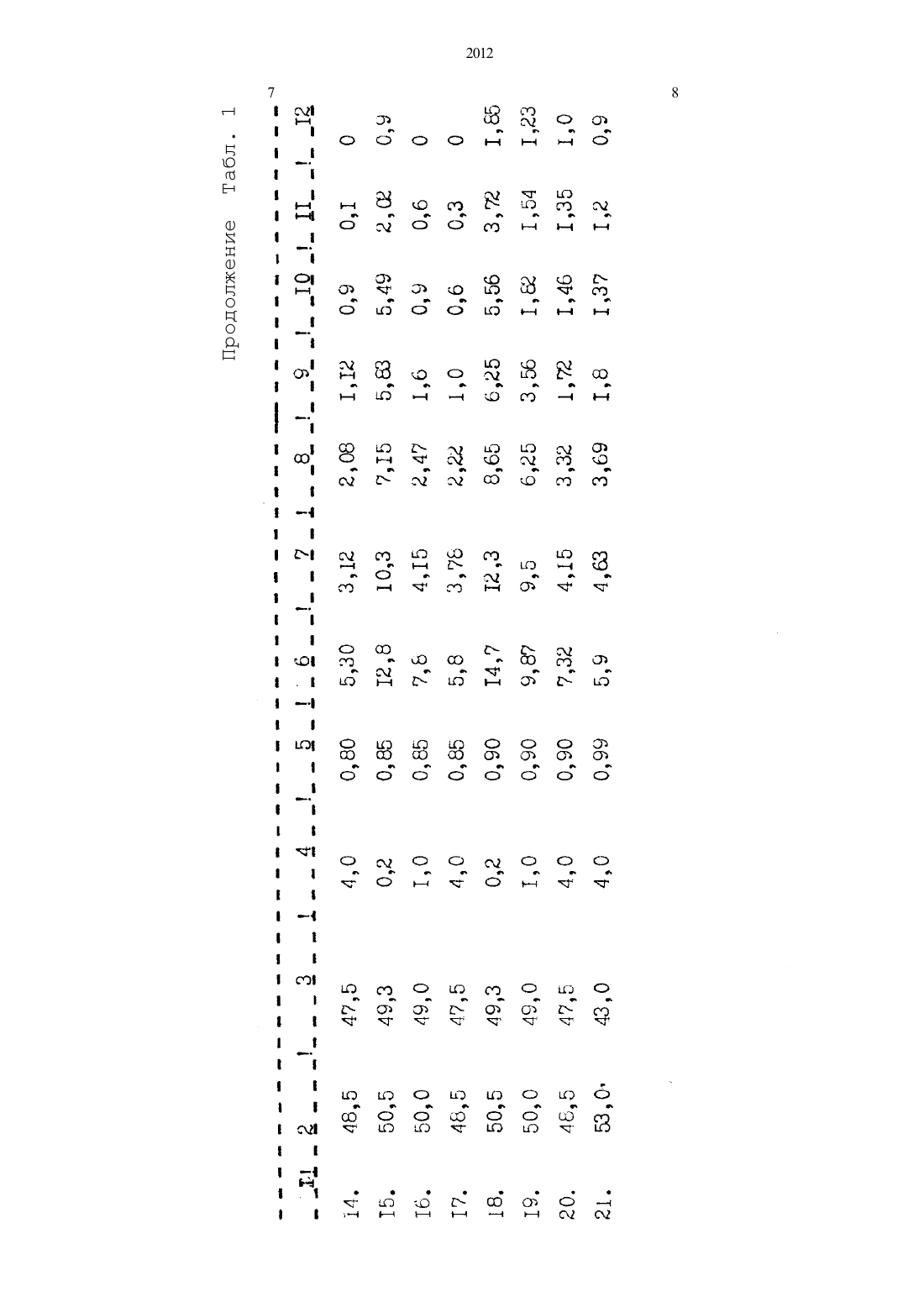

Изобретение относится К составам сырьевых смесей для производства портландцементного клинкера.Известная смесь для получения цемента, включающая карбонат кальция и гранулированный электротермофосфорный шлак (а. с. СССР Не 289068, кл. С 04 В 7/14,1971).Недостатком указанной сырьевой смеси является низкий коэффициент насыщения И возможность получения только белитового цемента.Наиболее близкой к предполагаемому изобретению относится сырьевая смесь для получения белитового цемента, включающая известь-пушонку и электротермофосфорный шлак (а. с. СССР М 337356, кл. С 04 В 7/20, 1972).Недостатком известной сырьевой смеси является высокая температура обжига клинкера и соответственно расход топлива.Достигаемым техническим результатом изобретения является снижение температуры обжига сырьевой смеси.Предлагаемая сырьева смесь для производства портландцементного клинкера содержит дополнительно баритовый флюорит при следующем соотношении компонентов, мас.или доменный шлак 43,0 - 62,8 баритовый флюорит 0,2 - 4,0.Карбидная известь-пушонка должна соответствовать требованиям ТУ 301-06-1690, электротермофосфорный или доменный шлак-требованиям ГОСТ 3476-74. Карбидная известь-пушонка является отходом производства карбида кальция и представляет собой тонкодисперсный порошок.Процессы клинкерообразования в предлагаемых сырьевых смесях с КН0,67-0,8, завершаются при температурах 800-900 С, в сырьевых смесях с КН 0,850,95 - при температурах 900-1000 С. Содержание СаОСВ в клинкерах при этих температурах составляет 0,6-1,8 , что свидетельствует о полном связывании оксидов в минералы цементного клинкера. Этому способствует минерализующее действие вводимого дополнительно баритового флюорита. Наличие минерализатора обеспечивает появление жидкой фазы при низких температурах, оптимизирует свойства клинкерной жидкости и способствует раннему завершению процессов клинкерообразования. Температура обжига клинкера снижается на 450-600 С по сравнению с известными сырьевыми смесями, соответственно снижается расход топлива на обжиг клинкера.Сырьевая смесь позволяет получить белитовые, алитовые и высокоалитовые клинкера. Содержание алита изменяется в пределах 1,1-87,7 , белита от - 86,7 до 2,1 .Результаты определения кинетики клинкерообразования в сырьевых смесяхСырьевая смесь для производства портландцементного клинкера, включающая карбидную известь-пушонку И электротермофосфорный или доменный шлак,отличающаяся тем, что она дополнительно содержит баритовый флюорит приследующем соотношении компонентов,мас. карбидная известь-пушонка 37,0 - 53,0 электротермофосфорный или доменный шлак 43,0 - 62,8 баритовый флюорит 0,2 - 4,0.од то во о до тоо о то оо то отдо о то тто отд тчтто то тттн тон отон т.ттат 3 ото тчтн твои 3.3то о ото отцы фото тонот от.т ото ото тот оонот штат ото ток их отд ото оо.т то тоо то чтоо то хт то то отвал для паяли к н п 1 оо-.тытщощтытФт 2 ыо. и яото ото это ото ьооод ото то.о ото ото ото ьоо.що ото гжщттцоцоо од хщощзо изщодцзо щ шхщтщоттдооодшыщвцщ ощхэшшжщооо тот тоо тот от тот тот тот оот тот т. т что тот тот что тот тот чтт око т Что что тот что тот т ы ь -тъ ъ цтщшщэншщ 2 цотоово 2 ъ двоощт яцшво эщшчш щщщчцюцтшт 8 шд юта но ад 36 то Э6 щит На шчю мам зам Вы шею ювы чин шва Е д штюмщоошо еыщшшщоцоо оп мщоого мщщшщцшо щ щыщшщотшдооощошщыци щыыышшыщ
