Способ исследования органов брюшной полости

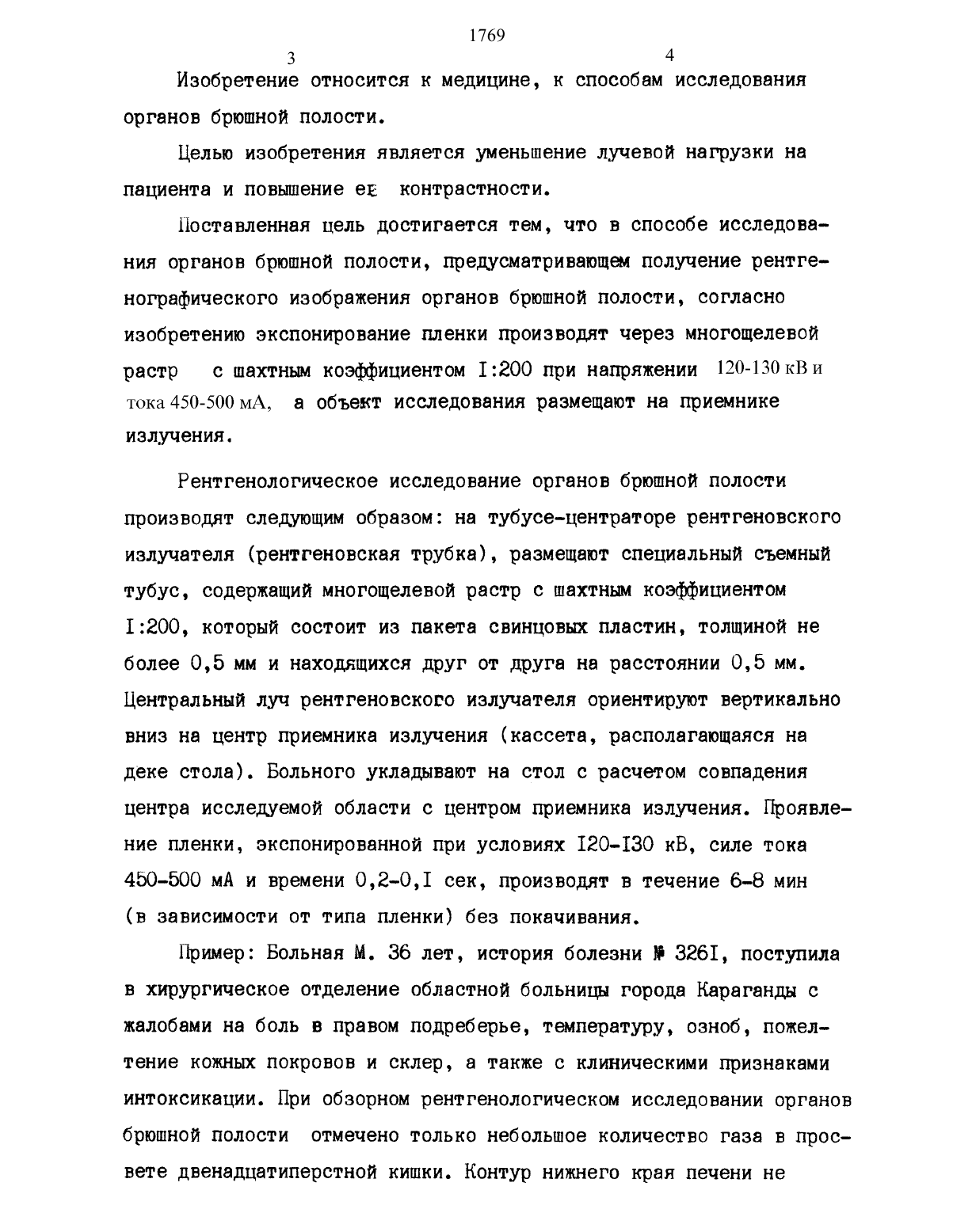

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Карагандинский государственный медицинский Институт(54) СПОСОБ ИССЛЕДОВАНИЯ ОРГАНОВ БРЮШНОЙ ПОЛОСТИИзобретение относится к медицине к способам исследования органов брюшной полости.Способ исследования органов брюшной полости предусматривает получение рентгенографического изображения органов брюшной полости. Экспонирование пленки производят через многощелевой растр с шахтным коэффициентом 12200 при напряжении 120-130 кВ и силе тока 450-500 мА, а объект исследования размещают на приемнике излучения.Способ позволяет уменьшить лучевую нагрузку на пациента,уменьшить проекционные и динамические нерезкости изображения, а также увеличить его контрастность, за счет чего появляетсявозможность отдифференцировать элементы мягких тканей в зависи МОСТЫ ОТ ПЛОТНОСТИ .Целью изобретения является уменьшение лучевой нагрузки на пациента и повышение ев контрастности.Поставленная цель достигается тем, что в способе исследования органов брюшной полости, предусматривающем получение рентгенографического изображения органов брюшной полости, согласно изобретению экспонирование пленки производят через многощелевойрастр с шахтным коэффициентом 12 ОО при напряжении 120430 КВ 11 тока 450500 ьи а объект исследования размещают на приемникеРентгенологическое исследование органов брюшной полости производят следующим образом на тубусецентраторе рентгеновского излучателя (рентгеновская трубка), размещают специальный съемный тубус, содержащий многощелевой растр о шахтным коэффициентом 1200, который состоит из пакета свинцовы пластин, толщиной не более 0,5 мм и находящихся друг от друга на расстоянии 0,5 мм. Центральный луч рентгеновского излучателя ориентируют вертикально вниз на центр приемника излучения (кассета, располагающаяся на деке стола). Больного укладывают на стол с расчетом совпадения центра исследуемой области с центром приемника излучения. Проявление пленки, экспонированной при условиях 120-130 кВ, силе тока 450-500 мА и времени 0,2 О 1 сек, производят в течение 6-8 мин(в зависимости от типа пленки) без покачивания.Пример Больная М. 36 лет, история болезни В 3261, поступила в хирургическое отделение областной больницы города Караганды с жалобами на боль в правом подреберье, температуру, озноб, пожелтение кожных покровов и склер, а также о клиническими признаками интоксикации. При обзорном рентгенологическом исследовании органов брюшной полости отмечено только небольшое количество газа в прос вете двенадцатиперстной кишки. Контур нижнего края печени не1769 5 6 дифференцируется. На дополнительно произведенной рентгенограммепо предлагаемому способу кроме описанных скиалогических признаков на тени печени определяется тень желчного пузыря шаровидной формы, прилегающего к двенадцатиперстной кишке и имеющего нечеткие контуры. Нижний контур печени не прослеживается только впроекции У 1 сегмента. Вывод Абсцесс У 1 сегмента печени. При оперативном вмеша тельстве диагноэ подтвердился.Использование многощелевого растра по предлагаемому способу позволяет полностью использовать лучистую энергию, генерируемую рентгеновским излучателем уменьшить лучевую нагрузку на пациента,так как обследование производится без отсеивающей решетки применить малую выдержку, что приводит к уменьшению динамической не резкости изображения повысить контрастность изображения за счет обратного фотозффекта при суперэкспозиции пленки и повышения краевого эффекта максимально уменьшить проекционные искаженияТаким образом, предлагаемый способ исследования органов брюшной полости прост в исполнении, не требует дополнительной дорогостоящей аппаратуры, расширяет диагностические возможности имеющейся рентгеноаппаратуры позволяет уменьшить лучевую нагрузку на пациента, устраняет проекционные искажения и динамические нерезкости изображения. Способ может быть использован дляУТОЧНЭНИЯ ЛОКЭЛИЗЭЦИИ ЗбСЦЭССОВ МЯГКИХ тканей.Способ исследования органов брюшной полости, предусматривающий получение рентгенографического изображения органов брюшной полости, отличающийся тем, что с целью уменьшения лучевой нагруики на пациента и повышение ее контрастности, экспонирование пленки производят через многощелевой растр с шахтннм коэффициентом 12 О 0 при напряжении 120-130 кВ и силе тока 450 500 мА, а объект исследования размещают на приемнике излучения.Верстка Казпатент, Исполнитель А.Е.Бекенева Ответственный за выпуск Э.З. Фаизова
