Режущий аппарат жатки

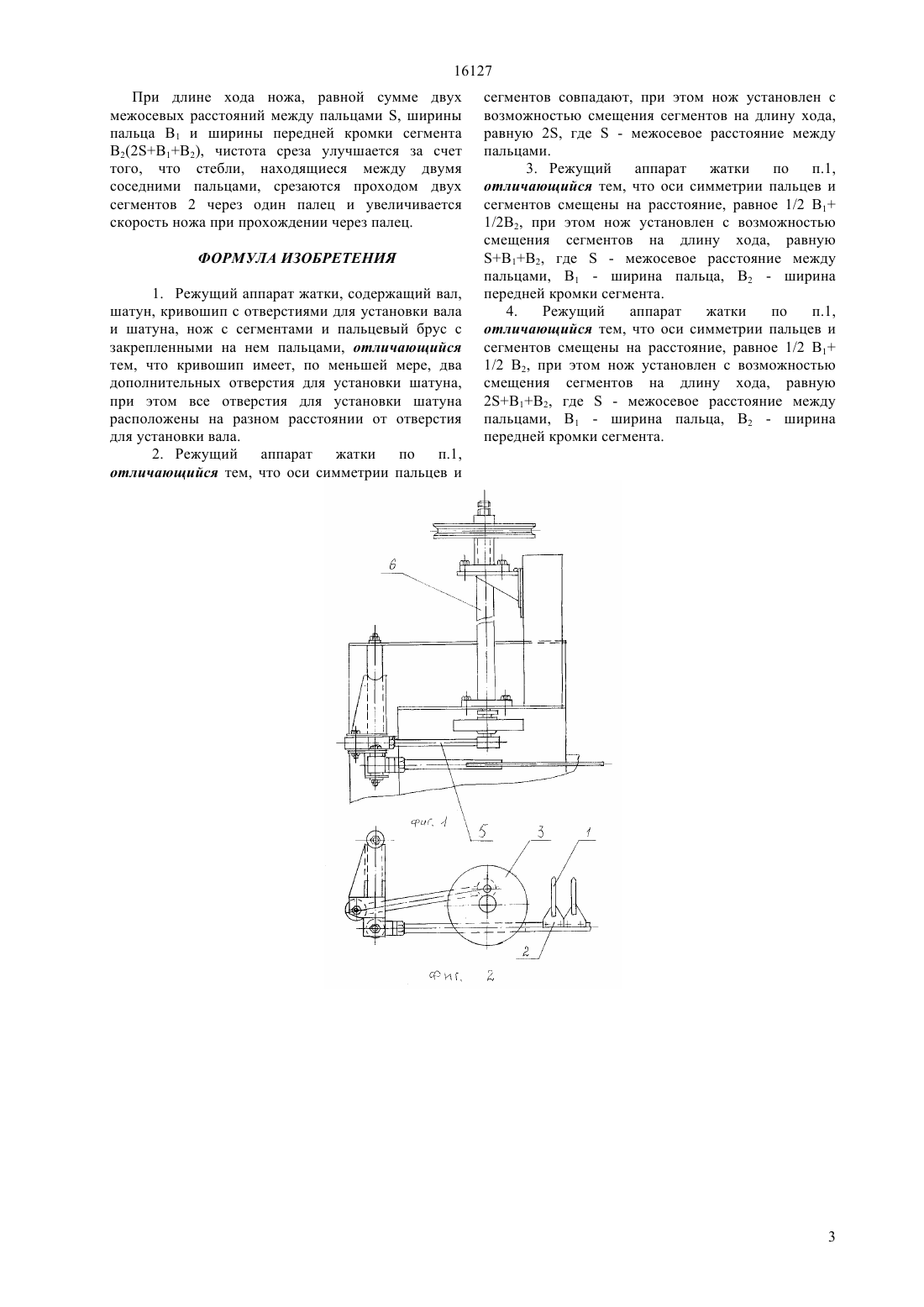

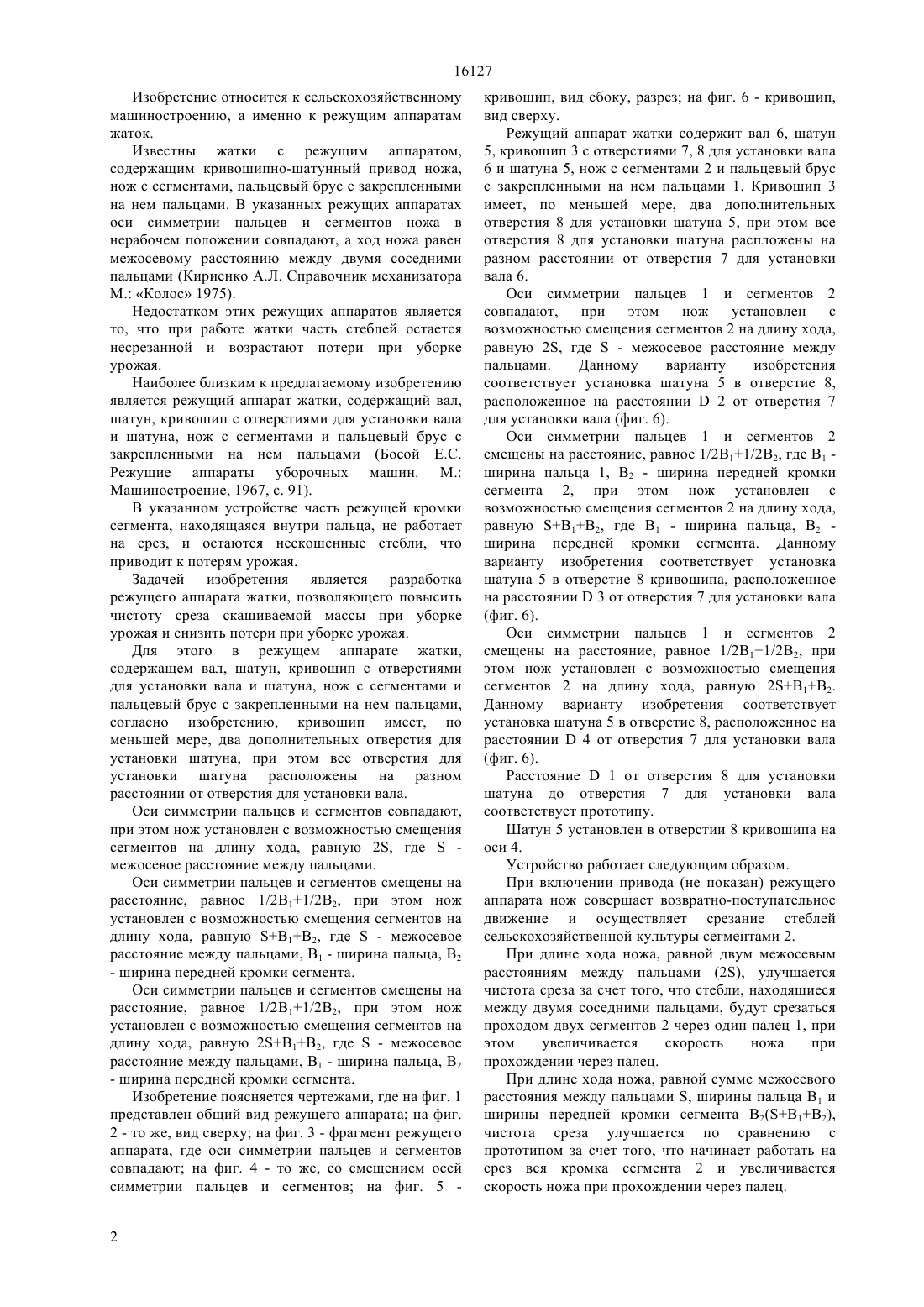

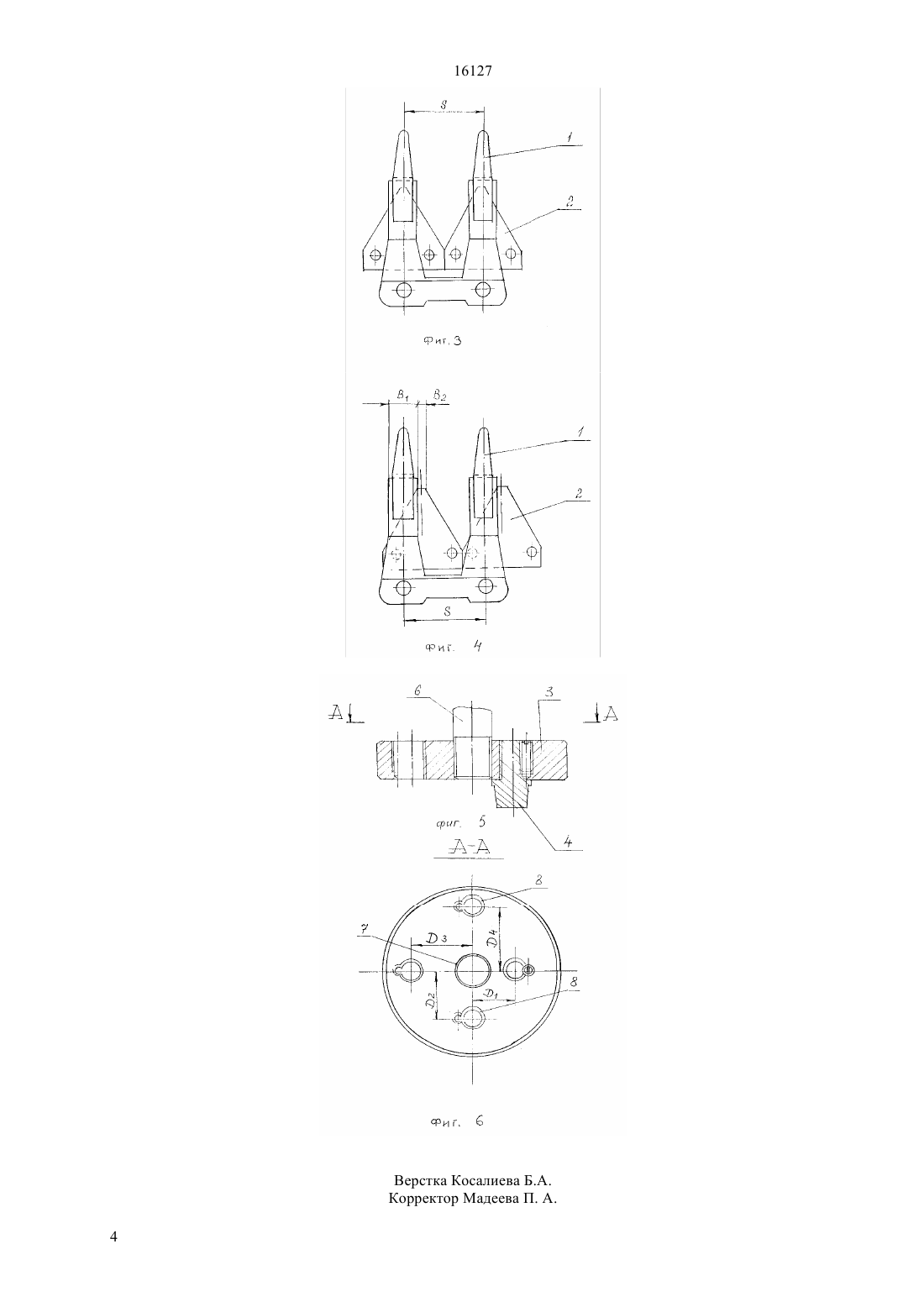

(51) 01 34/13 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Повышение чистоты среза скашиваемой массы при уборке урожая и снижение потерь при уборке урожая достигается тем, что в режущем аппарате жатки, содержащем вал, шатун, кривошип с отверстиями для установки вала и шатуна, нож с сегментами и пальцевый брус с закрепленными на нем пальцами, согласно изобретению, кривошип имеет, по меньшей мере, два дополнительных отверстия для установки шатуна, при этом все отверстия для установки шатуна распложены на разном расстоянии от отверстия для установки вала. Оси симметрии пальцев и сегментов совпадают,при этом нож установлен с возможностью смещения сегментов на длину хода, равную 2, гдемежосевое расстояние между пальцами. Оси симметрии пальцев и сегментов смещены на расстояние, равное 1/2 В 11/2 В 2, при этом нож установлен с возможностью смещения сегментов на длину хода, равную 1 В 2, где- межосевое расстояние между пальцами, В 1 - ширина пальца, В 2-ширина передней кромки сегмента. Оси симметрии пальцев и сегментов смещены на расстояние, равное 1/2 11/2 В 2, при этом нож установлен с возможностью смещения сегментов на длину хода, равную 2 В 1 В 2, где- межосевое расстояние между пальцами 1 - ширина пальца, В 2(76) Уоллис Дональд Джеймс Стирлинг), 30.11.1995, реферат, чертеж фиг.113734 А (Уоллис Дональд Джеймс Стирлинг), 15.12.2003, формула, чертеж фиг.1, 2147857 А 1 (Гончаров Г.И., Нечипоренко И.Л.), 01.01.1962, формула, описание, чертеж фиг. 1, 21804746 А 1 (Головное специализированное бюро по жаткам), 30.03.1993, формула, описание,чертеж, фиг. 1, 21052192 А 1 (ФЕБ Комбинат Фортшритт Ландмашинен Нойштадт ин Захсен), 07.11.1983,реферат, описание, чертеж фиг. 1 и 28696449 А 1 (Казанский ордена знак почета сельскохозяйственный институт им. М.Горького),07.10.1981, реферат, описание, чертеж 445392 А 1 (-), 05.10.1974, формула, чертеж фиг. 1, 2 ЕА 008177 В 1 (Уоллис Дональд Джеймс Стирлинг) 16127 Изобретение относится к сельскохозяйственному машиностроению, а именно к режущим аппаратам жаток. Известны жатки с режущим аппаратом,содержащим кривошипно-шатунный привод ножа,нож с сегментами, пальцевый брус с закрепленными на нем пальцами. В указанных режущих аппаратах оси симметрии пальцев и сегментов ножа в нерабочем положении совпадают, а ход ножа равен межосевому расстоянию между двумя соседними пальцами (Кириенко А.Л. Справочник механизатора М. Колос 1975). Недостатком этих режущих аппаратов является то, что при работе жатки часть стеблей остается несрезанной и возрастают потери при уборке урожая. Наиболее близким к предлагаемому изобретению является режущий аппарат жатки, содержащий вал,шатун, кривошип с отверстиями для установки вала и шатуна, нож с сегментами и пальцевый брус с закрепленными на нем пальцами (Босой Е.С. Режущие аппараты уборочных машин. М. Машиностроение, 1967, с. 91). В указанном устройстве часть режущей кромки сегмента, находящаяся внутри пальца, не работает на срез, и остаются нескошенные стебли, что приводит к потерям урожая. Задачей изобретения является разработка режущего аппарата жатки, позволяющего повысить чистоту среза скашиваемой массы при уборке урожая и снизить потери при уборке урожая. Для этого в режущем аппарате жатки,содержащем вал, шатун, кривошип с отверстиями для установки вала и шатуна, нож с сегментами и пальцевый брус с закрепленными на нем пальцами,согласно изобретению, кривошип имеет, по меньшей мере, два дополнительных отверстия для установки шатуна, при этом все отверстия для установки шатуна расположены на разном расстоянии от отверстия для установки вала. Оси симметрии пальцев и сегментов совпадают,при этом нож установлен с возможностью смещения сегментов на длину хода, равную 2, гдемежосевое расстояние между пальцами. Оси симметрии пальцев и сегментов смещены на расстояние, равное 1/2 В 11/2 В 2, при этом нож установлен с возможностью смещения сегментов на длину хода, равную В 1 В 2, где- межосевое расстояние между пальцами, В 1 - ширина пальца, В 2- ширина передней кромки сегмента. Оси симметрии пальцев и сегментов смещены на расстояние, равное 1/211/2 В 2, при этом нож установлен с возможностью смещения сегментов на длину хода, равную 21 В 2, где- межосевое расстояние между пальцами, 1 - ширина пальца, В 2- ширина передней кромки сегмента. Изобретение поясняется чертежами, где на фиг. 1 представлен общий вид режущего аппарата на фиг. 2 - то же, вид сверху на фиг. 3 - фрагмент режущего аппарата, где оси симметрии пальцев и сегментов совпадают на фиг. 4 - то же, со смещением осей симметрии пальцев и сегментов на фиг. 5 2 кривошип, вид сбоку, разрез на фиг. 6 - кривошип,вид сверху. Режущий аппарат жатки содержит вал 6, шатун 5, кривошип 3 с отверстиями 7, 8 для установки вала 6 и шатуна 5, нож с сегментами 2 и пальцевый брус с закрепленными на нем пальцами 1. Кривошип 3 имеет, по меньшей мере, два дополнительных отверстия 8 для установки шатуна 5, при этом все отверстия 8 для установки шатуна распложены на разном расстоянии от отверстия 7 для установки вала 6. Оси симметрии пальцев 1 и сегментов 2 совпадают, при этом нож установлен с возможностью смещения сегментов 2 на длину хода,равную 2, где- межосевое расстояние между пальцами. Данному варианту изобретения соответствует установка шатуна 5 в отверстие 8,расположенное на расстоянии 2 от отверстия 7 для установки вала (фиг. 6). Оси симметрии пальцев 1 и сегментов 2 смещены на расстояние, равное 1/211/2 В 2, где 1 ширина пальца 1, В 2 - ширина передней кромки сегмента 2, при этом нож установлен с возможностью смещения сегментов 2 на длину хода,равную В 1 В 2, где 1 - ширина пальца, В 2 ширина передней кромки сегмента. Данному варианту изобретения соответствует установка шатуна 5 в отверстие 8 кривошипа, расположенное на расстоянии 3 от отверстия 7 для установки вала(фиг. 6). Оси симметрии пальцев 1 и сегментов 2 смещены на расстояние, равное 1/2 В 11/22, при этом нож установлен с возможностью смещения сегментов 2 на длину хода, равную 21 В 2. Данному варианту изобретения соответствует установка шатуна 5 в отверстие 8, расположенное на расстоянии 4 от отверстия 7 для установки вала(фиг. 6). Расстояние 1 от отверстия 8 для установки шатуна до отверстия 7 для установки вала соответствует прототипу. Шатун 5 установлен в отверстии 8 кривошипа на оси 4. Устройство работает следующим образом. При включении привода (не показан) режущего аппарата нож совершает возвратно-поступательное движение и осуществляет срезание стеблей сельскохозяйственной культуры сегментами 2. При длине хода ножа, равной двум межосевым расстояниям между пальцами (2), улучшается чистота среза за счет того, что стебли, находящиеся между двумя соседними пальцами, будут срезаться проходом двух сегментов 2 через один палец 1, при этом увеличивается скорость ножа при прохождении через палец. При длине хода ножа, равной сумме межосевого расстояния между пальцами , ширины пальца 1 и ширины передней кромки сегмента В 2(12),чистота среза улучшается по сравнению с прототипом за счет того, что начинает работать на срез вся кромка сегмента 2 и увеличивается скорость ножа при прохождении через палец. 16127 При длине хода ножа, равной сумме двух межосевых расстояний между пальцами , ширины пальца В 1 и ширины передней кромки сегмента В 2(212), чистота среза улучшается за счет того, что стебли, находящиеся между двумя соседними пальцами, срезаются проходом двух сегментов 2 через один палец и увеличивается скорость ножа при прохождении через палец. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Режущий аппарат жатки, содержащий вал,шатун, кривошип с отверстиями для установки вала и шатуна, нож с сегментами и пальцевый брус с закрепленными на нем пальцами, отличающийся тем, что кривошип имеет, по меньшей мере, два дополнительных отверстия для установки шатуна,при этом все отверстия для установки шатуна расположены на разном расстоянии от отверстия для установки вала. 2. Режущий аппарат жатки по п.1,отличающийся тем, что оси симметрии пальцев и сегментов совпадают, при этом нож установлен с возможностью смещения сегментов на длину хода,равную 2, где- межосевое расстояние между пальцами. 3. Режущий аппарат жатки по п.1,отличающийся тем, что оси симметрии пальцев и сегментов смещены на расстояние, равное 1/2 1 1/2 В 2, при этом нож установлен с возможностью смещения сегментов на длину хода, равную 12, где- межосевое расстояние между пальцами, 1 - ширина пальца, В 2 - ширина передней кромки сегмента. 4. Режущий аппарат жатки по п.1,отличающийся тем, что оси симметрии пальцев и сегментов смещены на расстояние, равное 1/2 1 1/2 В 2, при этом нож установлен с возможностью смещения сегментов на длину хода, равную 212, где- межосевое расстояние между пальцами, 1 - ширина пальца, В 2 - ширина передней кромки сегмента.
