Режущий аппарат жатки

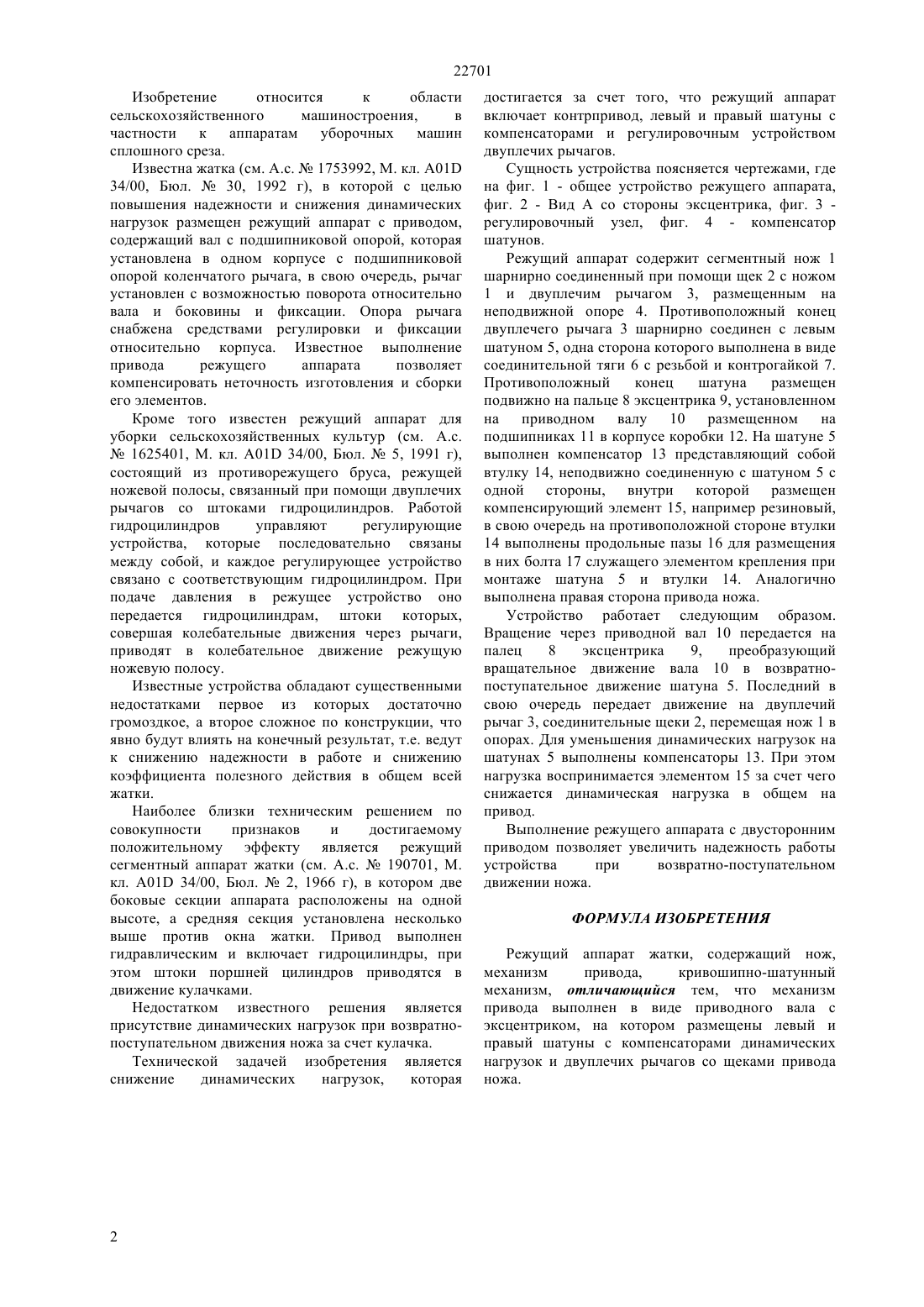

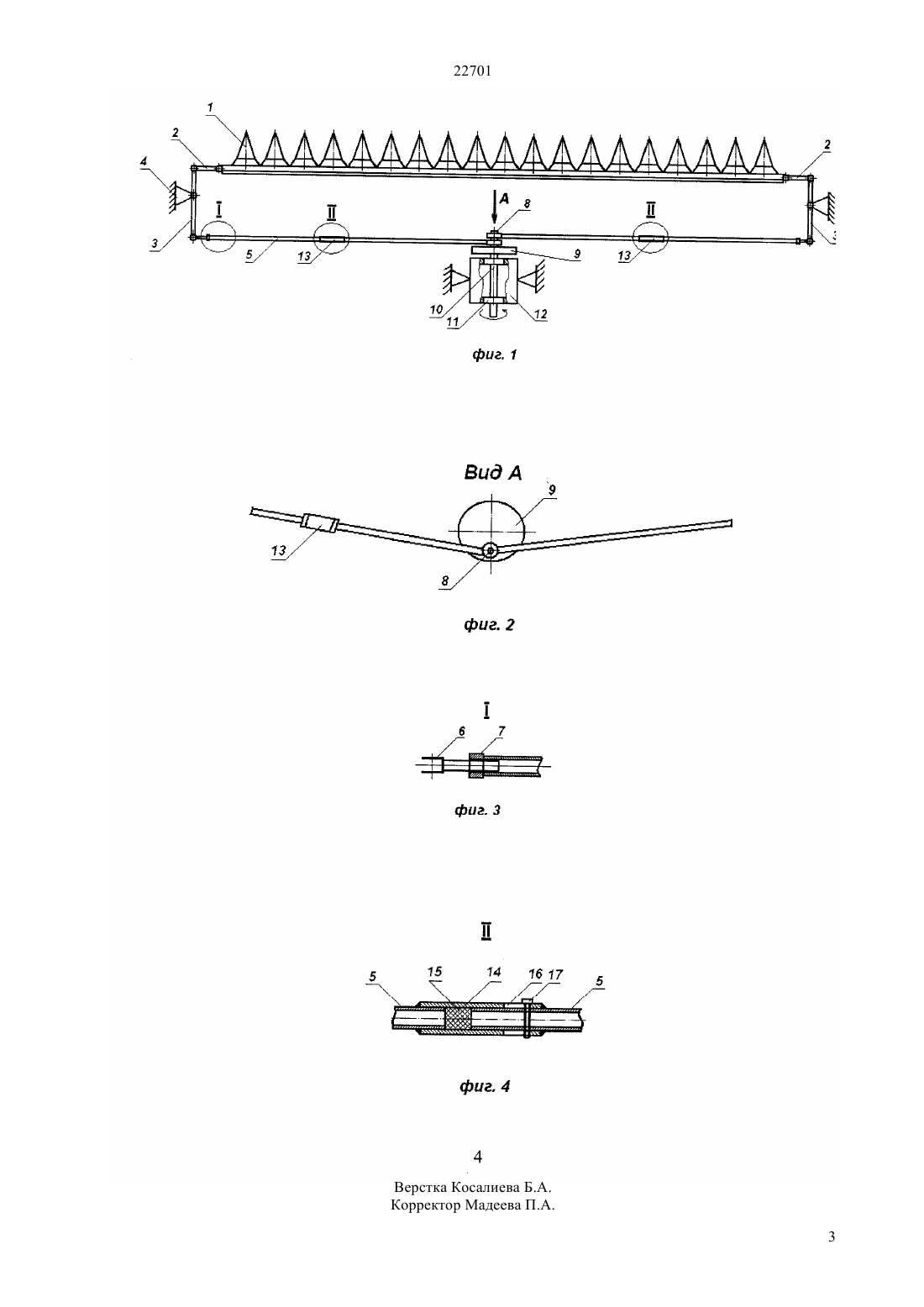

(51) 01 34/13 (2009.01) 01 34/32 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ частности к аппаратам уборочных машин сплошного среза. Технической задачей изобретения является снижение динамических нагрузок,которая достигается за счет того, что режущий аппарат включает контрпривод, левый 5 и правый шатуны с компенсаторами 13 и регулировочным устройством 7 двуплечих рычагов 3. Выполнение режущего аппарата с двусторонним приводом позволяет увеличить надежность работы устройства снижением динамических нагрузок при возвратно-поступательном движении ножа.(72) Абилжан улы Токтар Заичко Григорий Анатольевич Приходько Александр Еремеевич Приходько Александр Александрович Абилжанов Данияр Токтарович(73) Акционерное Общество Казахский агротехнический университет им. С. Сейфуллина 22701 Изобретение относится к области сельскохозяйственного машиностроения,в частности к аппаратам уборочных машин сплошного среза. Известна жатка (см. А.с.1753992, М. кл. А 01 34/00, Бюл.30, 1992 г), в которой с целью повышения надежности и снижения динамических нагрузок размещен режущий аппарат с приводом,содержащий вал с подшипниковой опорой, которая установлена в одном корпусе с подшипниковой опорой коленчатого рычага, в свою очередь, рычаг установлен с возможностью поворота относительно вала и боковины и фиксации. Опора рычага снабжена средствами регулировки и фиксации относительно корпуса. Известное выполнение привода режущего аппарата позволяет компенсировать неточность изготовления и сборки его элементов. Кроме того известен режущий аппарат для уборки сельскохозяйственных культур (см. А.с.1625401, М. кл. А 01 34/00, Бюл.5, 1991 г),состоящий из противорежущего бруса, режущей ножевой полосы, связанный при помощи двуплечих рычагов со штоками гидроцилиндров. Работой гидроцилиндров управляют регулирующие устройства, которые последовательно связаны между собой, и каждое регулирующее устройство связано с соответствующим гидроцилиндром. При подаче давления в режущее устройство оно передается гидроцилиндрам, штоки которых,совершая колебательные движения через рычаги,приводят в колебательное движение режущую ножевую полосу. Известные устройства обладают существенными недостатками первое из которых достаточно громоздкое, а второе сложное по конструкции, что явно будут влиять на конечный результат, т.е. ведут к снижению надежности в работе и снижению коэффициента полезного действия в общем всей жатки. Наиболее близки техническим решением по совокупности признаков и достигаемому положительному эффекту является режущий сегментный аппарат жатки (см. А.с.190701, М. кл. А 01 34/00, Бюл.2, 1966 г), в котором две боковые секции аппарата расположены на одной высоте, а средняя секция установлена несколько выше против окна жатки. Привод выполнен гидравлическим и включает гидроцилиндры, при этом штоки поршней цилиндров приводятся в движение кулачками. Недостатком известного решения является присутствие динамических нагрузок при возвратнопоступательном движения ножа за счет кулачка. Технической задачей изобретения является снижение динамических нагрузок,которая достигается за счет того, что режущий аппарат включает контрпривод, левый и правый шатуны с компенсаторами и регулировочным устройством двуплечих рычагов. Сущность устройства поясняется чертежами, где на фиг. 1 - общее устройство режущего аппарата,фиг. 2 - Вид А со стороны эксцентрика, фиг. 3 регулировочный узел, фиг. 4 - компенсатор шатунов. Режущий аппарат содержит сегментный нож 1 шарнирно соединенный при помощи щек 2 с ножом 1 и двуплечим рычагом 3, размещенным на неподвижной опоре 4. Противоположный конец двуплечего рычага 3 шарнирно соединен с левым шатуном 5, одна сторона которого выполнена в виде соединительной тяги 6 с резьбой и контрогайкой 7. Противоположный конец шатуна размещен подвижно на пальце 8 эксцентрика 9, установленном на приводном валу 10 размещенном на подшипниках 11 в корпусе коробки 12. На шатуне 5 выполнен компенсатор 13 представляющий собой втулку 14, неподвижно соединенную с шатуном 5 с одной стороны, внутри которой размещен компенсирующий элемент 15, например резиновый,в свою очередь на противоположной стороне втулки 14 выполнены продольные пазы 16 для размещения в них болта 17 служащего элементом крепления при монтаже шатуна 5 и втулки 14. Аналогично выполнена правая сторона привода ножа. Устройство работает следующим образом. Вращение через приводной вал 10 передается на палец 8 эксцентрика 9,преобразующий вращательное движение вала 10 в возвратнопоступательное движение шатуна 5. Последний в свою очередь передает движение на двуплечий рычаг 3, соединительные щеки 2, перемещая нож 1 в опорах. Для уменьшения динамических нагрузок на шатунах 5 выполнены компенсаторы 13. При этом нагрузка воспринимается элементом 15 за счет чего снижается динамическая нагрузка в общем на привод. Выполнение режущего аппарата с двусторонним приводом позволяет увеличить надежность работы устройства при возвратно-поступательном движении ножа. ФОРМУЛА ИЗОБРЕТЕНИЯ Режущий аппарат жатки, содержащий нож,механизм привода,кривошипно-шатунный механизм, отличающийся тем, что механизм привода выполнен в виде приводного вала с эксцентриком, на котором размещены левый и правый шатуны с компенсаторами динамических нагрузок и двуплечих рычагов со щеками привода ножа.
