Способ установки оборудования, опорный механизм анкерного элемента и модуль с анкерными болтами

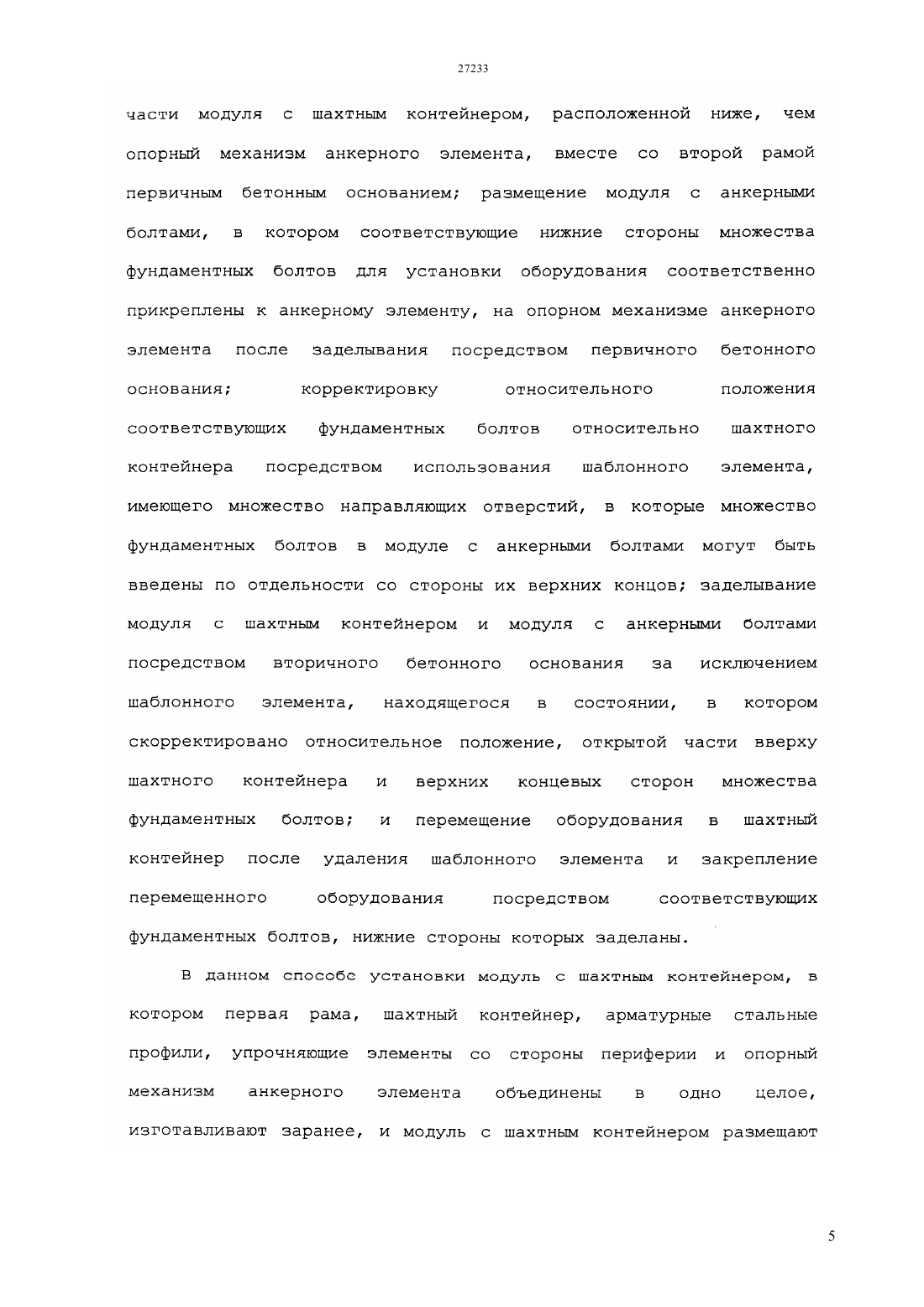

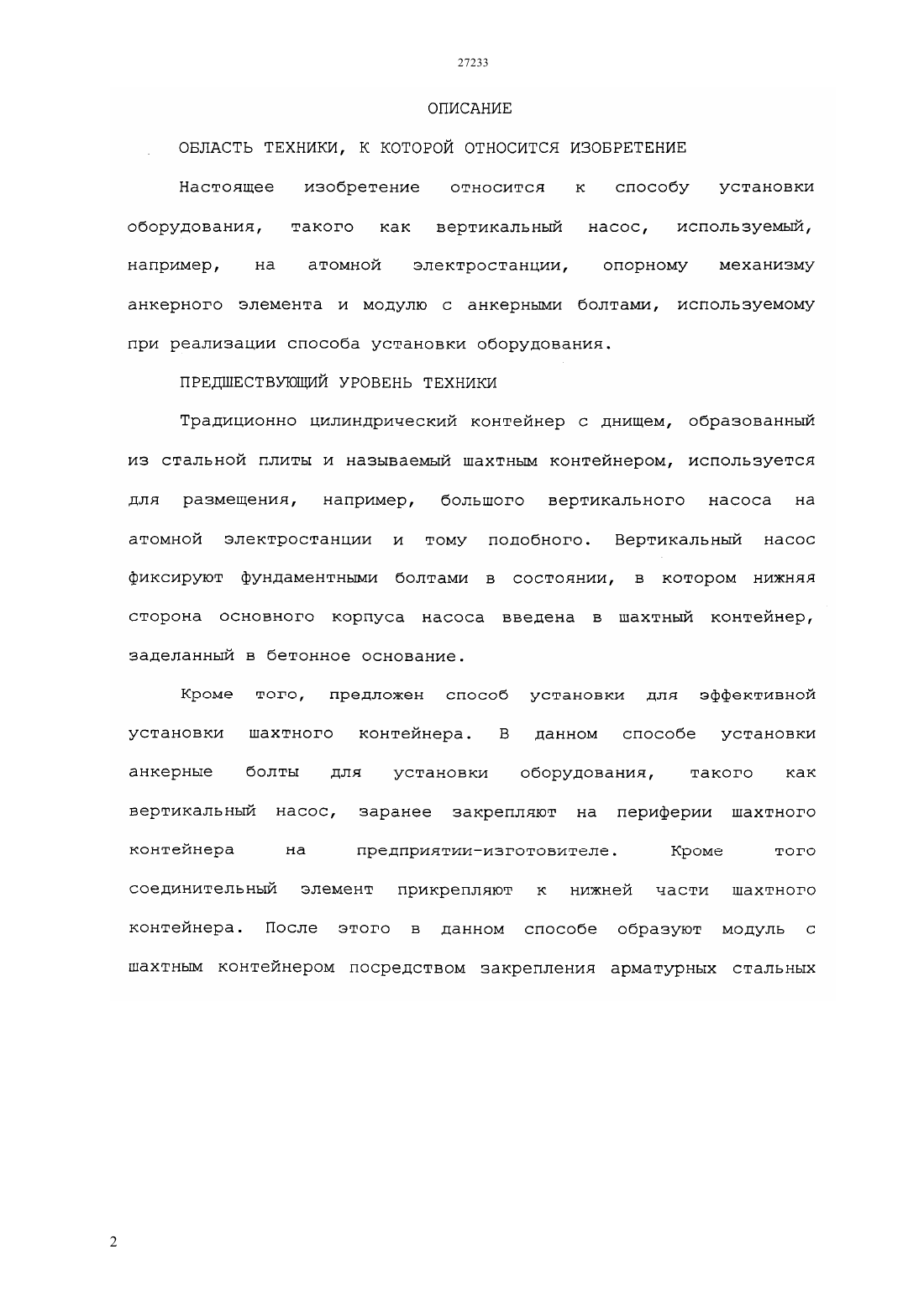

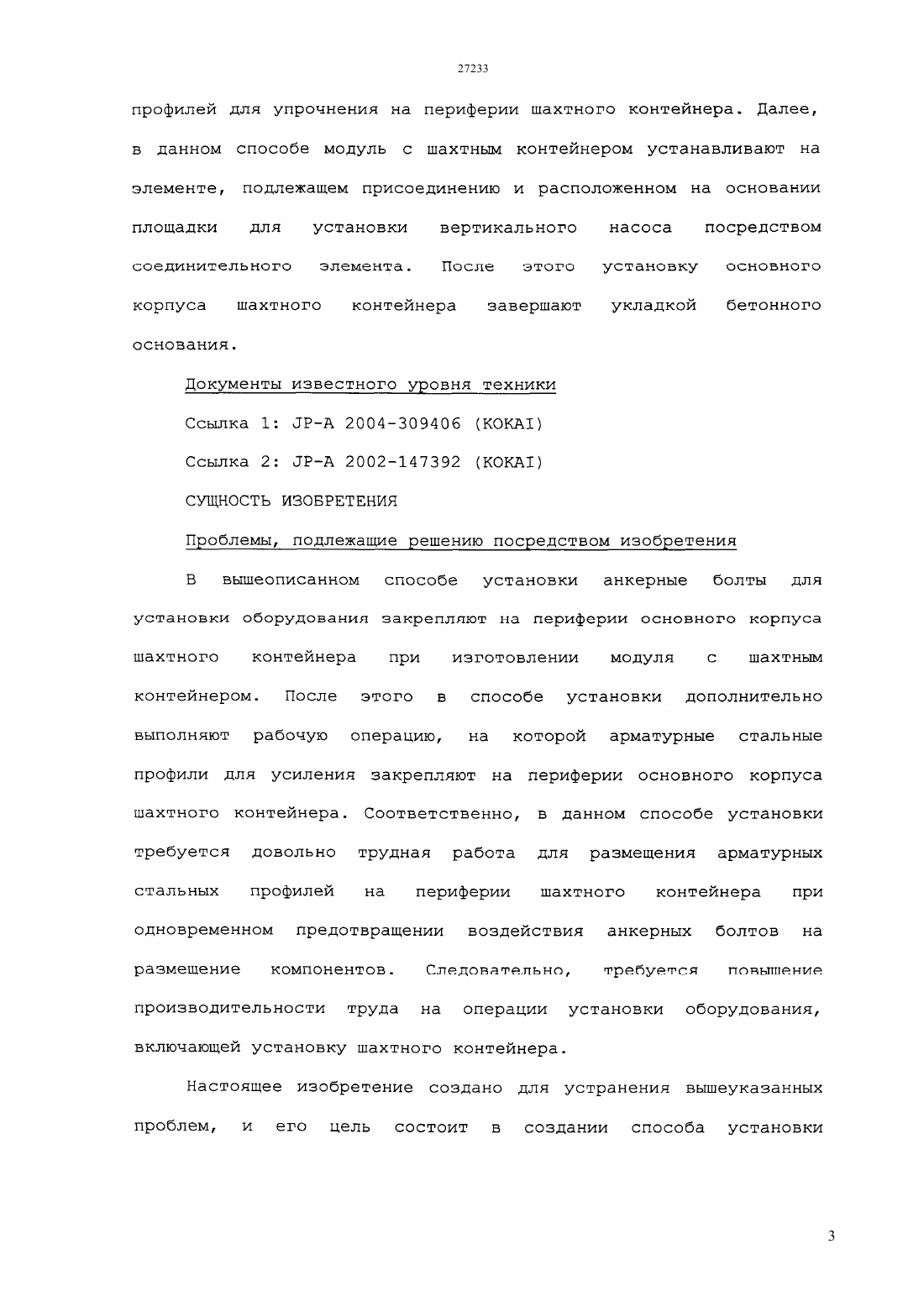

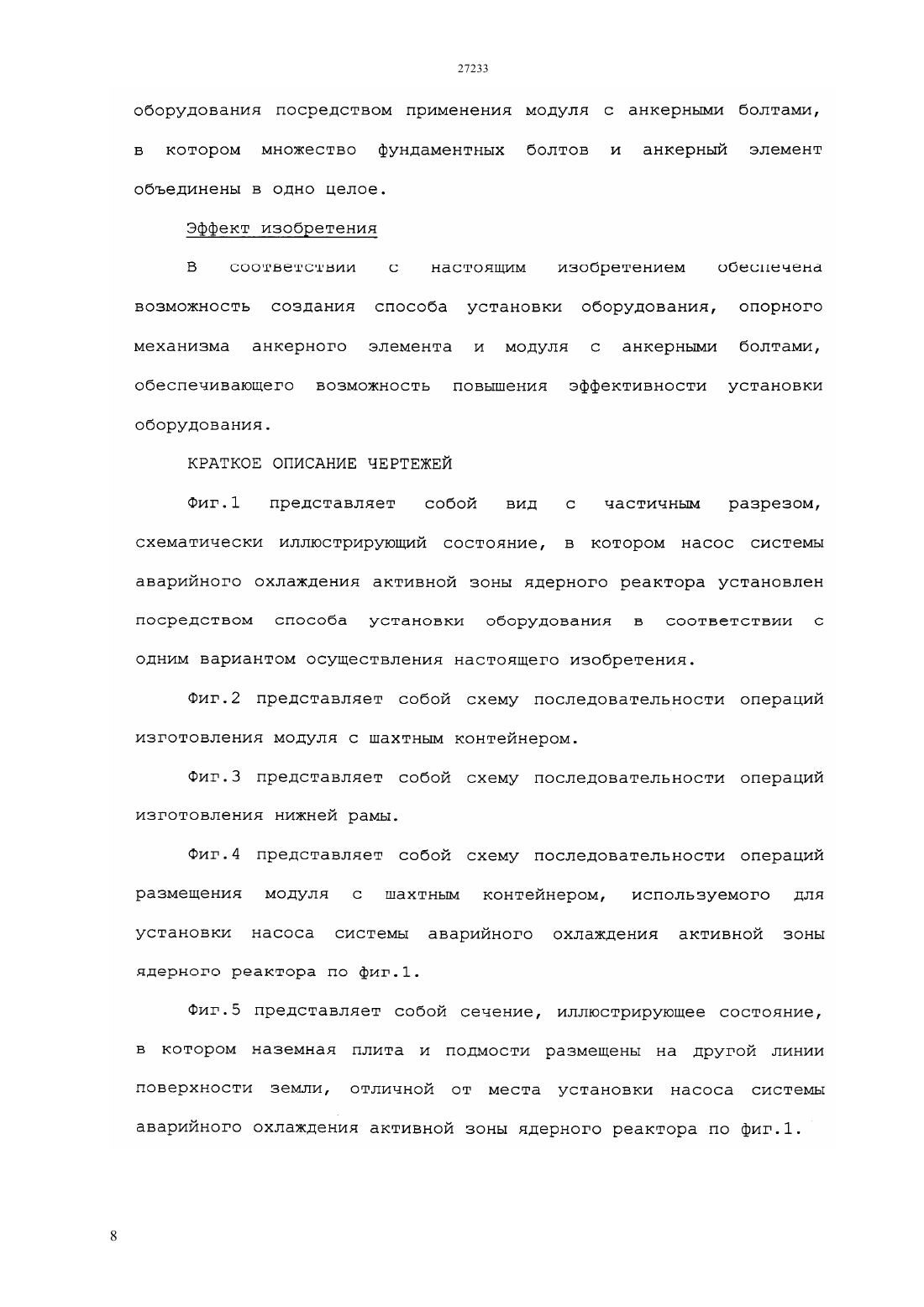

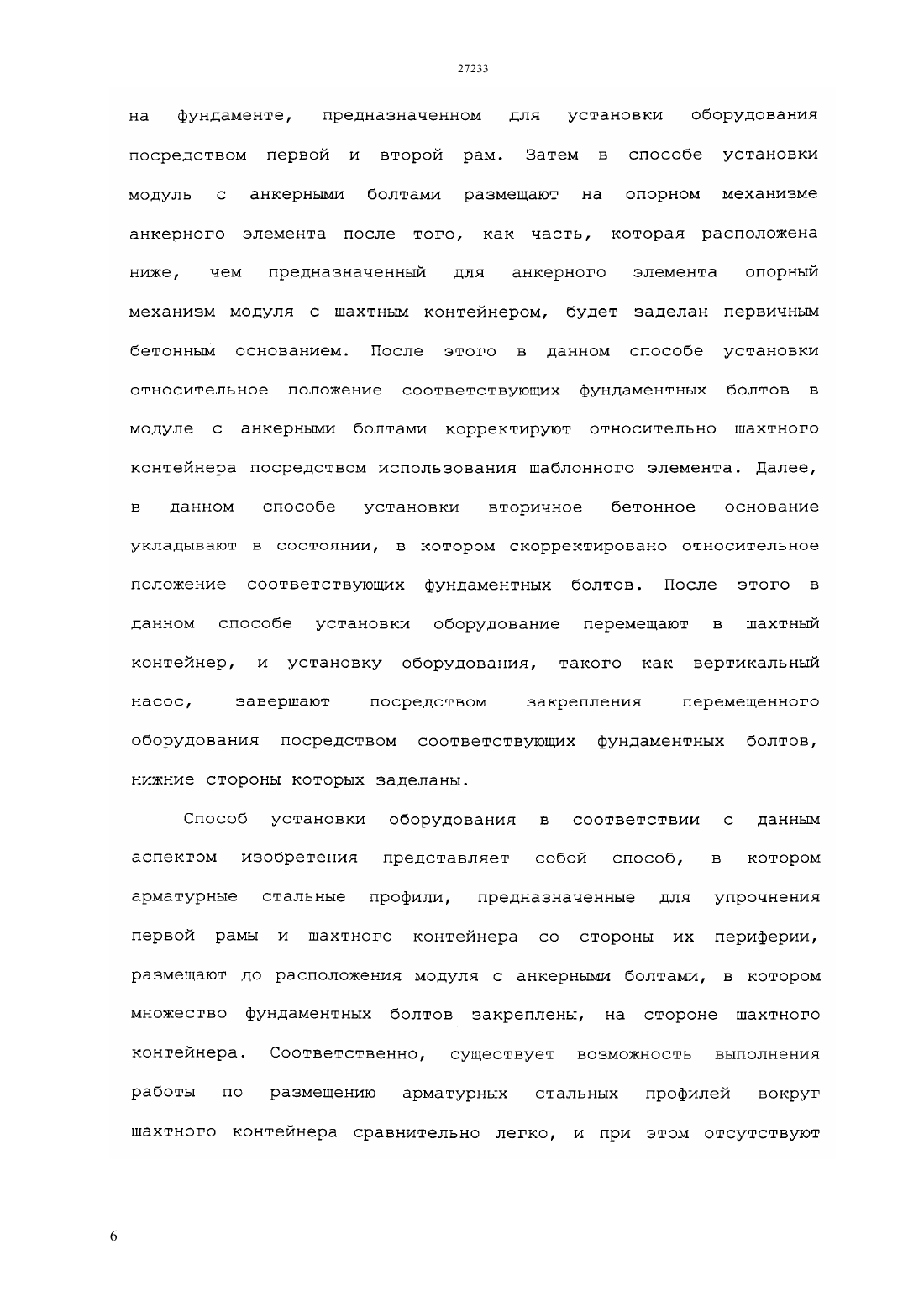

(51) 04 13/00 (2006.01) 04 29/60 (2006.01) 21 13/00 (2006.01) 21 15/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ данном способе установки оборудования модуль с шахтным контейнером, в котором верхняя рама,шахтный контейнер, различные арматурные стальные профили,включая вертикальные арматурные стержни, упрочняющие вышеуказанные элементы со стороны периферии и опорный механизм анкерной плиты объединены в одно целое,предварительно изготавливают, и модуль с шахтным контейнером размещают на фундаменте посредством нижней рамы. Затем модуль с анкерными болтами размещают на опорном механизме анкерной плиты после укладки первичного бетонного основания, корректируют относительное положение соответствующих фундаментных болтов относительно шахтного контейнера посредством использования шаблона,укладывают вторичное бетонное основание в состоянии,в котором скорректировано относительное положение. После этого насос системы аварийного охлаждения активной зоны ядерного реактора перемещают в шахтный контейнер, и его установку завершают посредством фундаментных болтов, нижние стороны которых заделаны.(73) ТОСИБА ПЛАНТ СИСТЕМЗ ЭНД СЕРВИСИЗ КОРПОРЕЙШН(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(54) СПОСОБ УСТАНОВКИ ОБОРУДОВАНИЯ,ОПОРНЫЙ МЕХАНИЗМ АНКЕРНОГО ЭЛЕМЕНТА И МОДУЛЬ С АНКЕРНЫМИ БОЛТАМИ(57) Способ установки оборудования обеспечивает повышение эффективности установки оборудования, такого как насос системы аварийного охлаждения активной зоны ядерного реактора. В ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ установки оборудования, содержащий следующие стадии образование модуля с шахтным контейнером посредством присоединения арматурных стальных профилей для упрочнения шахтного контейнера заделывание основного корпуса модуля с шахтным контейнером посредством бетонного основания размещение и закрепление оборудования посредством множества фундаментных болтов так,что нижняя сторона основного корпуса оборудования расположена в шахтном контейнере,отличающийся тем, что образование модуля с шахтным контейнером содержит следующие стадии размещение первой рамы в месте, отличном от места установки оборудования размещение арматурных стальных профилей для упрочнения первой рамы и шахтного контейнера в виде цилиндра с днищем, подлежащего размещению на первой раме, со стороны их периферии установка шахтного контейнера на первой раме,расположенной внутри арматурных стальных профилей прикрепление к шахтному контейнеру опорного механизма анкерного элемента, содержащего опорный элемент для опоры анкерного элемента в виде кольца на наружной периферийной стороне шахтного контейнера, и упрочняющий элемент в виде кольца, который имеет центральное отверстие и в который часть каждого арматурного стального профиля проходит из зазора, образованного между центральным отверстием и наружной периферийной стороной шахтного контейнера при упрочнении опорного элемента с наружной периферийной стороны шахтного контейнера размещение второй рамы на фундаменте,предназначенном для установки оборудования размещение модуля с шахтным контейнером на второй раме посредством первой рамы, при этом указанный модуль образован посредством объединения в одно целое первой рамы, арматурных стальных профилей, шахтного контейнера и опорного механизма анкерного элемента заделывание основного корпуса модуля с шахтным контейнером содержит следующие стадии заделывание части модуля с шахтным контейнером, расположенной ниже опорного механизма анкерного элемента, вместе со второй 26 рамой посредством первичного бетонного основания размещение модуля с анкерными болтами, в котором соответствующие нижние стороны множества фундаментных болтов для установки оборудования соответственно прикреплены к анкерному элементу на опорном механизме анкерного элемента после заделывания посредством первичного бетонного основания корректировка относительного положения соответствующих фундаментных болтов относительно шахтного контейнера посредством использования шаблонного элемента, имеющего множество направляющих отверстий, в которые множество фундаментных болтов в модуле с анкерными болтами могут быть введены по отдельности со стороны их верхних концов заделывание модуля с шахтным контейнером и модуля с анкерными болтами посредством вторичного бетонного основания за исключением шаблонного элемента, находящегося в состоянии, в котором скорректировано относительное положение открытой части вверху шахтного контейнера и верхних концевых сторон множества фундаментных болтов и размещение и закрепление оборудования содержит перемещение оборудования в шахтный контейнер после удаления шаблонного элемента и закрепление перемещенного оборудования посредством соответствующих фундаментных болтов, нижние стороны которых заделаны. 2. Способ установки оборудования по п.1,отличающийся тем, что этап корректировки относительного положения шахтного контейнера и соответствующих фундаментных болтов содержит выполнение точечной сварки опорного элемента в опорном механизме анкерного элемента и анкерного элемента в нижней части модуля с анкерными болтами после изменения положения шаблонного элемента в состоянии, в котором соответствующие фундаментные болты введены в соответствующие направляющие отверстия так, что относительное положение соответствует диапазону допусков. 3. Способ установки оборудования по п.1,отличающийся тем, что предназначен для установки вертикального насоса. 4. Способ установки оборудования по п.2,отличающийся тем, что этап корректировки относительного положения шахтного контейнера и соответствующих фундаментных болтов содержит временное удаление шаблонного элемента и размещение арматурных стальных профилей,предназначенных для упрочнения периферии, на верхней стороне модуля с шахтным контейнером после точечной сварки опорного элемента и анкерного элемента. 5. Опорный механизм анкерного элемента,используемый для реализации способа установки оборудования по п.1, отличающийся тем, что опорный элемент образован из множества пластинчатых элементов,соответственно выступающих в радиальном направлении от наружной периферийной части шахтного контейнера, и упрочняющий элемент в виде кольца поддерживает множество пластинчатых элементов с нижней стороны. 6. Модуль с анкерными болтами, используемый для реализации способа установки оборудования по п.1, отличающийся тем, что нижние стороны основных стержней фундаментных болтов соответственно приварены в заданных местах на анкерном элементе,соответствующих местоположениям множества установочных отверстий, выполненных в кожухе оборудования, и местоположениям множества направляющих отверстий в шаблонном элементе.
