Установка для испытания на абразивное изнашивание

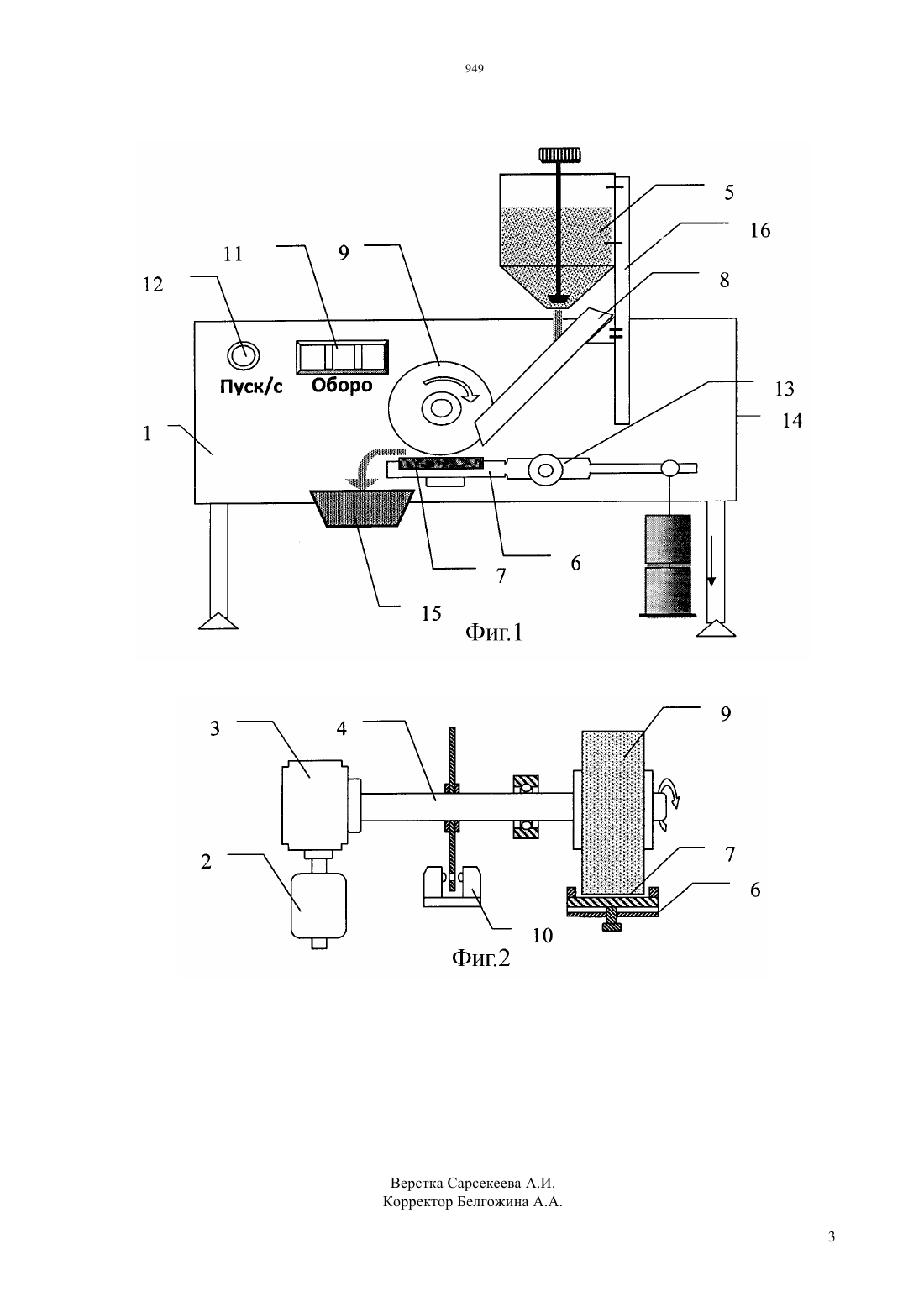

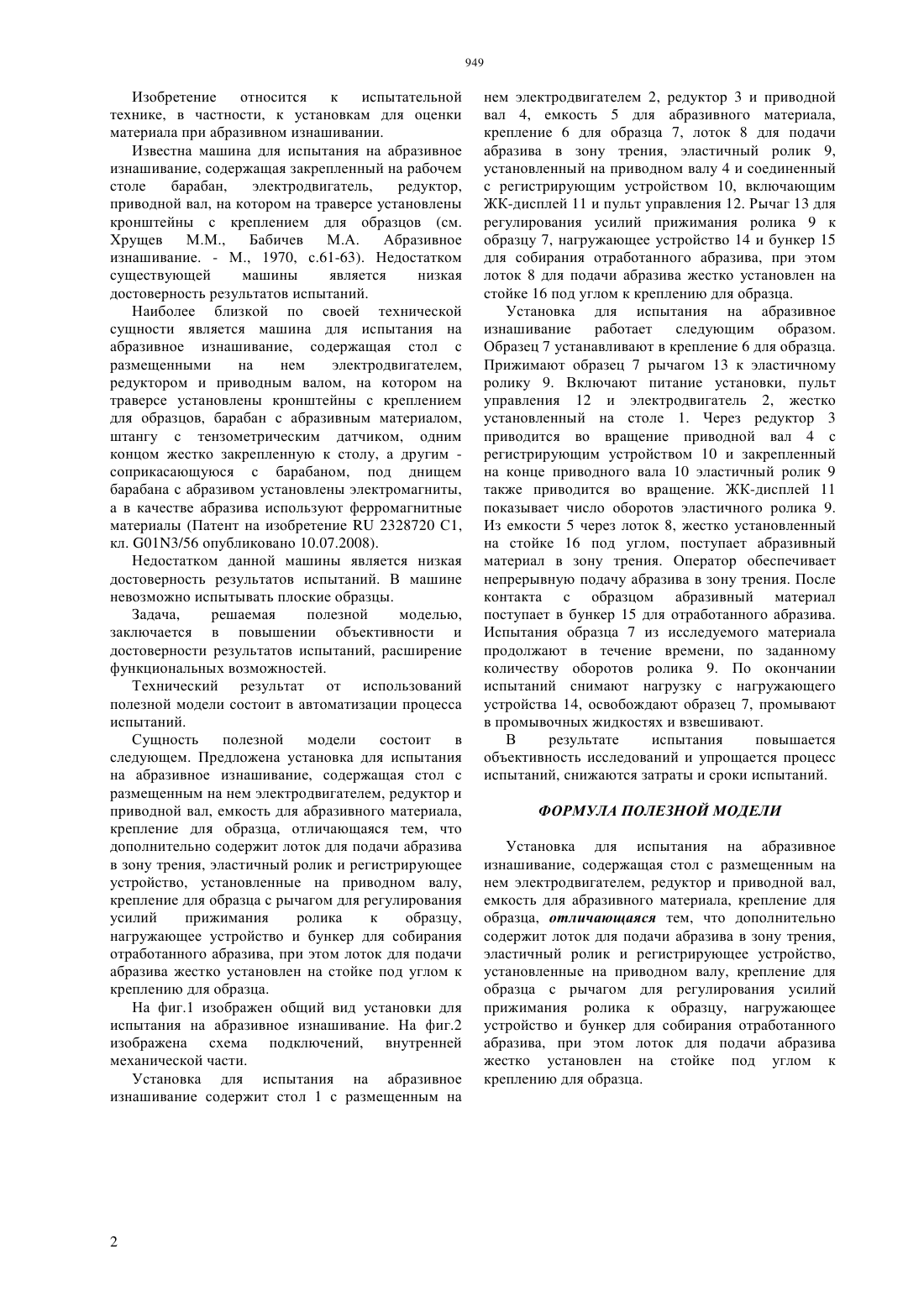

(51) 01 3/56 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ результатов испытаний,расширение функциональных возможностей. Технический результат от использований полезной модели состоит в автоматизации процесса испытаний. Сущность полезной модели состоит в следующем. Предложена установка для испытания на абразивное изнашивание, содержащая стол с размещенным на нем электродвигателем, редуктор и приводной вал,емкость для абразивного материала, крепление для образца, отличающаяся тем, что дополнительно содержит лоток для подачи абразива в зону трения,эластичный ролик и регистрирующее устройство,установленные на приводном валу, крепление для образца с рычагом для регулирования усилий прижимания ролика к образцу, нагружающее устройство и бункер для собирания обработанного абразива, при этом лоток для подачи абразива жестко установлен на стойке под углом к креплению для образца.(72) Скаков Мажын Канапинович Веригин Александр Александрович Сапатаев Ержан Ернат лы(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ НА АБРАЗИВНОЕ ИЗНАШИВАНИЕ(57) Изобретение относится к испытательной технике, в частности, к установкам для оценки материала при абразивном изнашивании. Задача,решаемая полезной моделью, заключается в повышении объективности и достоверности Изобретение относится к испытательной технике, в частности, к установкам для оценки материала при абразивном изнашивании. Известна машина для испытания на абразивное изнашивание, содержащая закрепленный на рабочем столе барабан,электродвигатель,редуктор,приводной вал, на котором на траверсе установлены кронштейны с креплением для образцов (см. Хрущев М.М.,Бабичев М.А. Абразивное изнашивание. - М., 1970, с.61-63). Недостатком существующей машины является низкая достоверность результатов испытаний. Наиболее близкой по своей технической сущности является машина для испытания на абразивное изнашивание, содержащая стол с размещенными на нем электродвигателем,редуктором и приводным валом, на котором на траверсе установлены кронштейны с креплением для образцов, барабан с абразивным материалом,штангу с тензометрическим датчиком, одним концом жестко закрепленную к столу, а другим соприкасающуюся с барабаном, под днищем барабана с абразивом установлены электромагниты,а в качестве абразива используют ферромагнитные материалы (Патент на изобретение 2328720 С 1,кл. 013/56 опубликовано 10.07.2008). Недостатком данной машины является низкая достоверность результатов испытаний. В машине невозможно испытывать плоские образцы. Задача,решаемая полезной моделью,заключается в повышении объективности и достоверности результатов испытаний, расширение функциональных возможностей. Технический результат от использований полезной модели состоит в автоматизации процесса испытаний. Сущность полезной модели состоит в следующем. Предложена установка для испытания на абразивное изнашивание, содержащая стол с размещенным на нем электродвигателем, редуктор и приводной вал, емкость для абразивного материала,крепление для образца, отличающаяся тем, что дополнительно содержит лоток для подачи абразива в зону трения, эластичный ролик и регистрирующее устройство, установленные на приводном валу,крепление для образца с рычагом для регулирования усилий прижимания ролика к образцу,нагружающее устройство и бункер для собирания отработанного абразива, при этом лоток для подачи абразива жестко установлен на стойке под углом к креплению для образца. На фиг.1 изображен общий вид установки для испытания на абразивное изнашивание. На фиг.2 изображена схема подключений, внутренней механической части. Установка для испытания на абразивное изнашивание содержит стол 1 с размещенным на нем электродвигателем 2, редуктор 3 и приводной вал 4, емкость 5 для абразивного материала,крепление 6 для образца 7, лоток 8 для подачи абразива в зону трения, эластичный ролик 9,установленный на приводном валу 4 и соединенный с регистрирующим устройством 10, включающим ЖК-дисплей 11 и пульт управления 12. Рычаг 13 для регулирования усилий прижимания ролика 9 к образцу 7, нагружающее устройство 14 и бункер 15 для собирания отработанного абразива, при этом лоток 8 для подачи абразива жестко установлен на стойке 16 под углом к креплению для образца. Установка для испытания на абразивное изнашивание работает следующим образом. Образец 7 устанавливают в крепление 6 для образца. Прижимают образец 7 рычагом 13 к эластичному ролику 9. Включают питание установки, пульт управления 12 и электродвигатель 2, жестко установленный на столе 1. Через редуктор 3 приводится во вращение приводной вал 4 с регистрирующим устройством 10 и закрепленный на конце приводного вала 10 эластичный ролик 9 также приводится во вращение. ЖК-дисплей 11 показывает число оборотов эластичного ролика 9. Из емкости 5 через лоток 8, жестко установленный на стойке 16 под углом, поступает абразивный материал в зону трения. Оператор обеспечивает непрерывную подачу абразива в зону трения. После контакта с образцом абразивный материал поступает в бункер 15 для отработанного абразива. Испытания образца 7 из исследуемого материала продолжают в течение времени, по заданному количеству оборотов ролика 9. По окончании испытаний снимают нагрузку с нагружающего устройства 14, освобождают образец 7, промывают в промывочных жидкостях и взвешивают. В результате испытания повышается объективность исследований и упрощается процесс испытаний, снижаются затраты и сроки испытаний. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Установка для испытания на абразивное изнашивание, содержащая стол с размещенным на нем электродвигателем, редуктори приводной вал,емкость для абразивного материала, крепление для образца, отличающаяся тем, что дополнительно содержит лоток для подачи абразива в зону трения,эластичный ролик и регистрирующее устройство,установленные на приводном валу, крепление для образца с рычагом для регулирования усилий прижимания ролика к образцу, нагружающее устройство и бункер для собирания отработанного абразива, при этом лоток для подачи абразива жестко установлен на стойке под углом к креплению для образца.
