Установка для испытания на перегиб

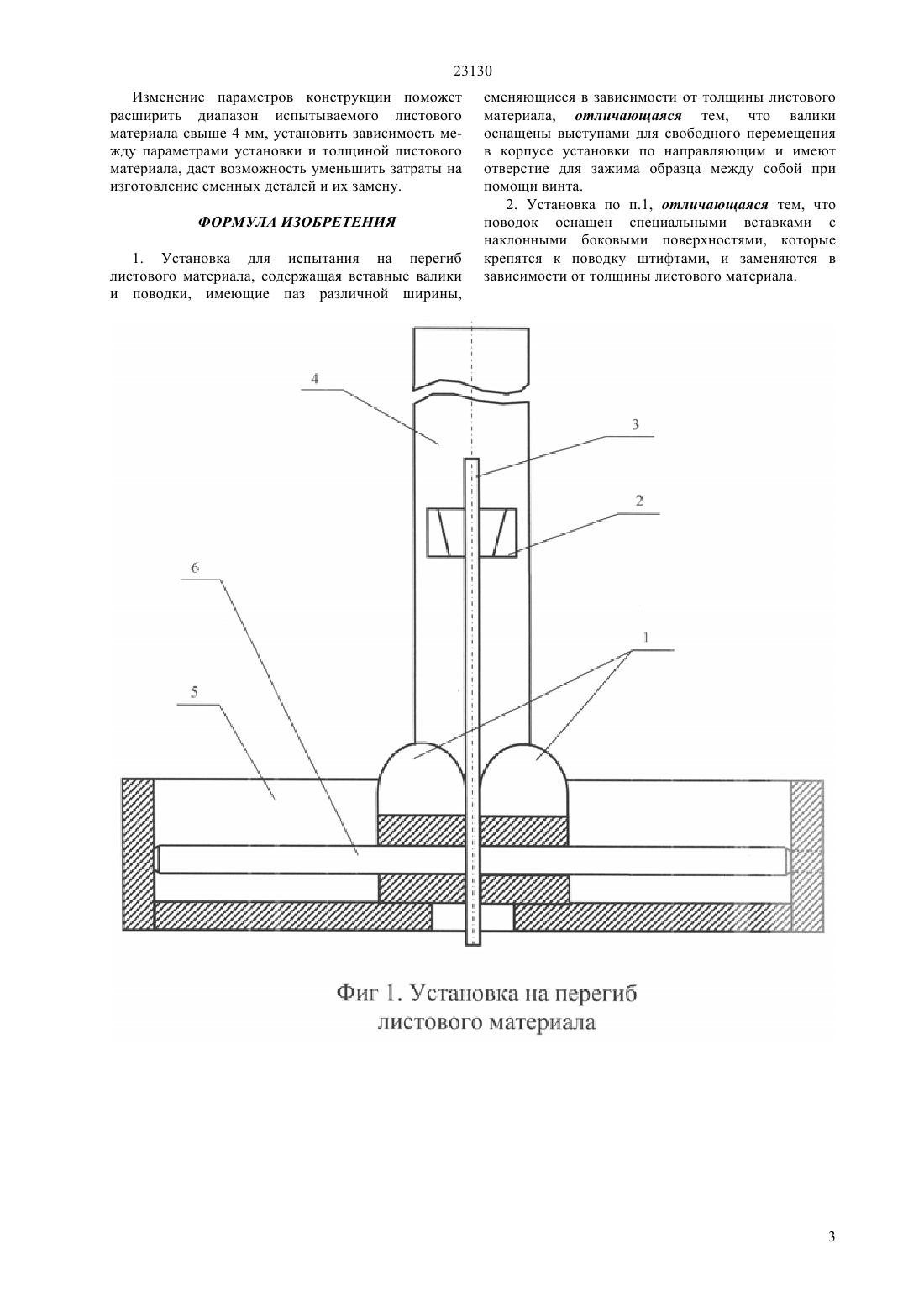

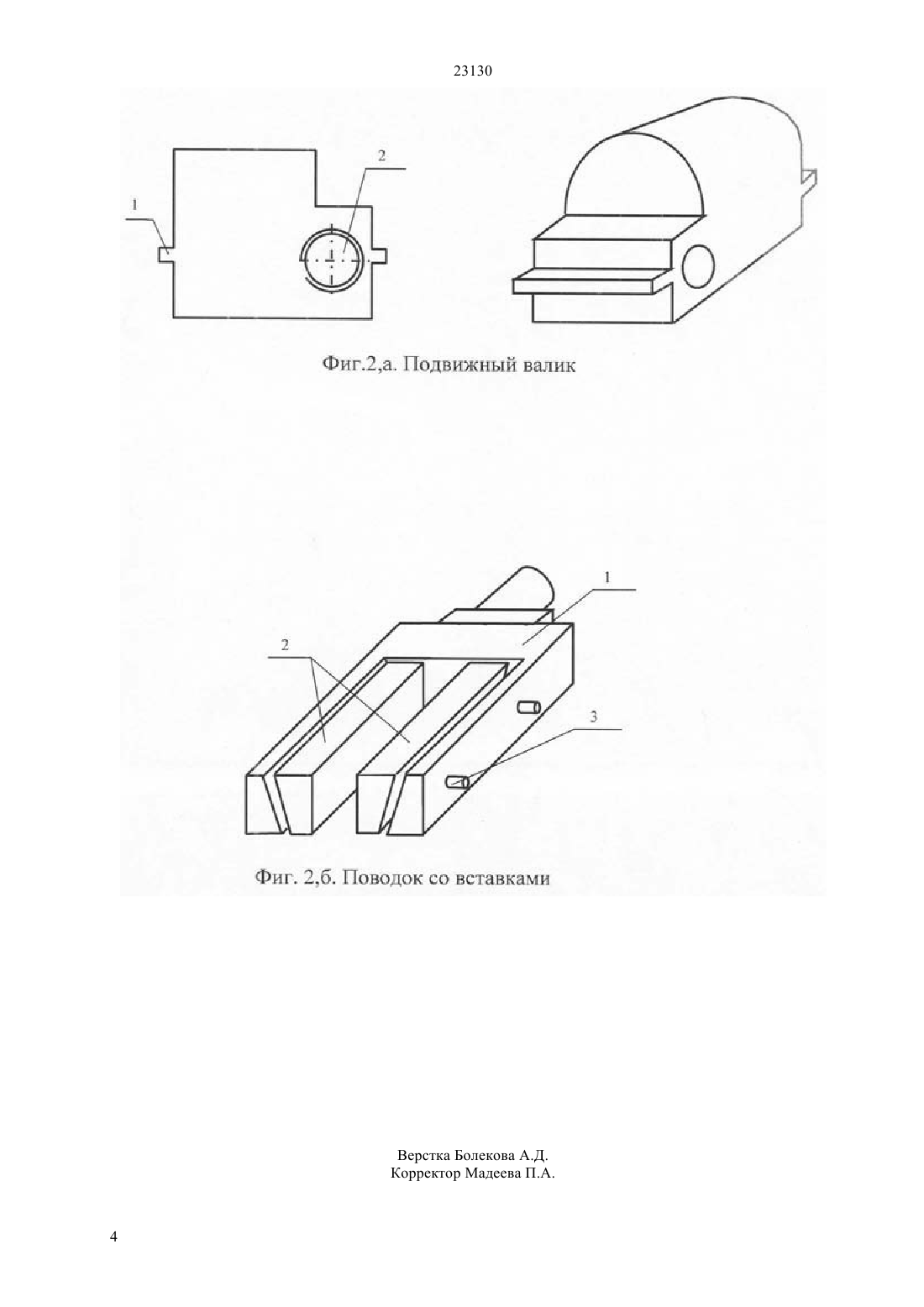

(51) 21 11/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ машиностроительных предприятиях и других отраслях для установления степени пригодности материалов к определенным видам обработки. Установка, для испытания на перегиб листового материала, содержащая вставные валики и поводки,имеющие паз различной ширины, сменяющиеся в зависимости от толщины листового материала,отличающаяся тем, что с целью возможности уменьшения затрат на изготовление сменных деталей, а также их замене, валики оснащены выступами для свободного перемещения в корпусе установки по направляющим и имеют отверстие для зажима образца между собой при помощи винта. При этом поводок оснащен специальными вставками с наклонными боковыми поверхностями,которые крепятся к поводку штифтами, и заменяются в зависимости от толщины листового материала.(72) Найзабеков Абдрахман Батырбекович Айнабекова Сауле Серикбаевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный индустриальный университет Министерства образования и науки Республики Казахстан(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ НА ПЕРЕГИБ(57) Изобретение относится к машинам технологического испытания и может быть использовано в металлургических, 23130 Изобретение относится к машинам технологического испытания и может быть использовано в металлургических,машиностроительных предприятиях и других отраслях для установления степени пригодности материалов к определенным видам обработки. Известны различные установки для испытания на перегиб. Но известные установки предназначены только для испытания на перегиб листовых материалов толщиной не более 4 мм /ГОСТ 13813-68. Испытания на перегиб листов и лент толщиной менее 4 мм (с изм. на 01.01.90 г.). Прототипом установок является установка для испытания проволоки, полосового и листового металла на перегиб НГ-1-2 М /Б.А.Авдеев. Техника определения механических свойств материалов. М. Машиностроение. 1965 г. с. 488 /. Прибор-прототип представляет собой небольшие настольные тиски, прикрепленные винтами к рабочему столу. Левая часть тисок является неподвижной, а правая часть перемещается по направляющим. В тиски вставляются сменные губки, закрепляемые штифтами. При зажиме образца для перемещения правой частью тисков пользуются винтом. Поводок для образца укрепляют на рычаге в прорези, с правой стороны которой расположена шкала. Заданная высота определяется делением на этой шкале, при этом риску,имеющуюся на поводке, совмещают с выбранным делением. В вертикальном положении рычаг фиксируют посредством стального шарика, попадающего в конусное углубление в кольце вилки рычага. Рычаг при испытании отклоняют вправо и влево вручную до соприкосновения с упорами. Число полных качаний отмечается счетчиком, соединенным с рычагом. Образец зажимают в губках в вертикальном положении так, чтобы верхний конец его проходил через отверстие поводка. Радиус губок выбирают в зависимости от толщины листа завод-изготовитель установки рекомендует пользоваться специальной таблицей для выбора губок, с тем, чтобы имелось совпадение оси рычага и нейтральной линии испытуемого образца. По технической сущности наиболее близкой к заявленному изобретению может послужить установка для испытания на перегиб ИХ 5111, имеющая сменные валики различных размеров и поводки с различной шириной паза,которые стандартизированы относительно толщины испытываемого металла/С.А. Смирнов-Аляев,В.П. Чикидовский. Экспериментальные исследования в обработке металлов давлением. Л. Машиностроение. 1972 г. с. 360 /. Недостатком известного инструмента является то, что ГОСТ для испытания на перегиб регламентирует толщину испытываемого материала до 4 мм, а это не дает возможности построения моделей поведения металла при деформировании листового материала свыше 4 мм, не выявлена зависимость радиуса валиков от толщины испытываемого металла. Также для испытания 2 приходиться менять большое количество валиков и поводков в зависимости от толщины испытуемого листового материала. Задачей изобретения является возможность уменьшения затрат на изготовление сменных деталей, а также их замене, установление зависимости между параметрами установки и толщиной листового материала, в связи с расширением диапазона испытываемого листового материала свыше 4 мм. Технически результат изобретения достигается за счет усовершенствования таких параметров установки как валики и поводок. Подвижные валики имеют возможность замены собой функции тисков. Они, оснащены выступами для свободного перемещения в корпусе установки по направляющим и имеют отверстие для зажима листового материала между собой при помощи винта (фиг. 2, а). Чтобы не было необходимости изготавливать поводки с различной шириной паза, поводок оснащен специальными вставками с наклонными боковыми поверхностями, которые крепятся к поводку штифтами, и заменяются в зависимости от толщины листового материала (фиг. 2, б). Изобретение поясняется рисунками,представленными на фиг. 1,2. На фиг. 1 изображена установка в исходном состоянии, где 1-сменные подвижные валики, 2-поводок со вставками, 3 испытываемый образец, 4-рычаг, 5-корпус, 6-винт. На фиг. 2, а изображен подвижный валик, где 1 выступы, с помощью которых имеется возможность перемещения по корпусу, 2-отверстие для винта. На фиг. 2, б изображен поводок со вставками, где 1-поводок, 2-специальные вставки, имеющие наклонную боковую поверхность, 3-штифт. Установка имеет корпус 5, прикрепленный к рабочему столу винтами. В корпус вставляются подвижные валики,которые свободно перемещаются с помощью выступов. Также с наружной стороны к корпусу крепится рычаг 4 в вертикальном положении, в прорезь на рычаге крепится поводок со вставками 2. Установка работает следующим образом. Образец 3, представляющий собой листовой металл исследуемой толщины, размеры которого ширина 20 мм, длина 100-150 мм, зажимают между двумя подвижными валиками 1 с помощью винта 6. Край образца входит в паз поводка со вставками 2 закрепленного на рычаге 4 установки. Рычаг при испытании отклоняют вправо и влево на 90 до соприкосновения с упорами. Счет ведется для полных качаний рычагом до первого появления трещин на испытываемом образце. Выполнение валиков с выступами и отверстием позволяет упростить конструкцию установки путем замены собой функции тисков, что также уменьшит затраты на изготовление установки. Оснащение поводка специальными вставками с наклонной боковой поверхностью позволяет уменьшить трудозатраты по его замене в зависимости от толщины испытываемого материала. 23130 Изменение параметров конструкции поможет расширить диапазон испытываемого листового материала свыше 4 мм, установить зависимость между параметрами установки и толщиной листового материала, даст возможность уменьшить затраты на изготовление сменных деталей и их замену. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для испытания на перегиб листового материала, содержащая вставные валики и поводки, имеющие паз различной ширины, сменяющиеся в зависимости от толщины листового материала, отличающаяся тем, что валики оснащены выступами для свободного перемещения в корпусе установки по направляющим и имеют отверстие для зажима образца между собой при помощи винта. 2. Установка по п.1, отличающаяся тем, что поводок оснащен специальными вставками с наклонными боковыми поверхностями, которые крепятся к поводку штифтами, и заменяются в зависимости от толщины листового материала.
