Стенд для испытания материалов на трение и износ

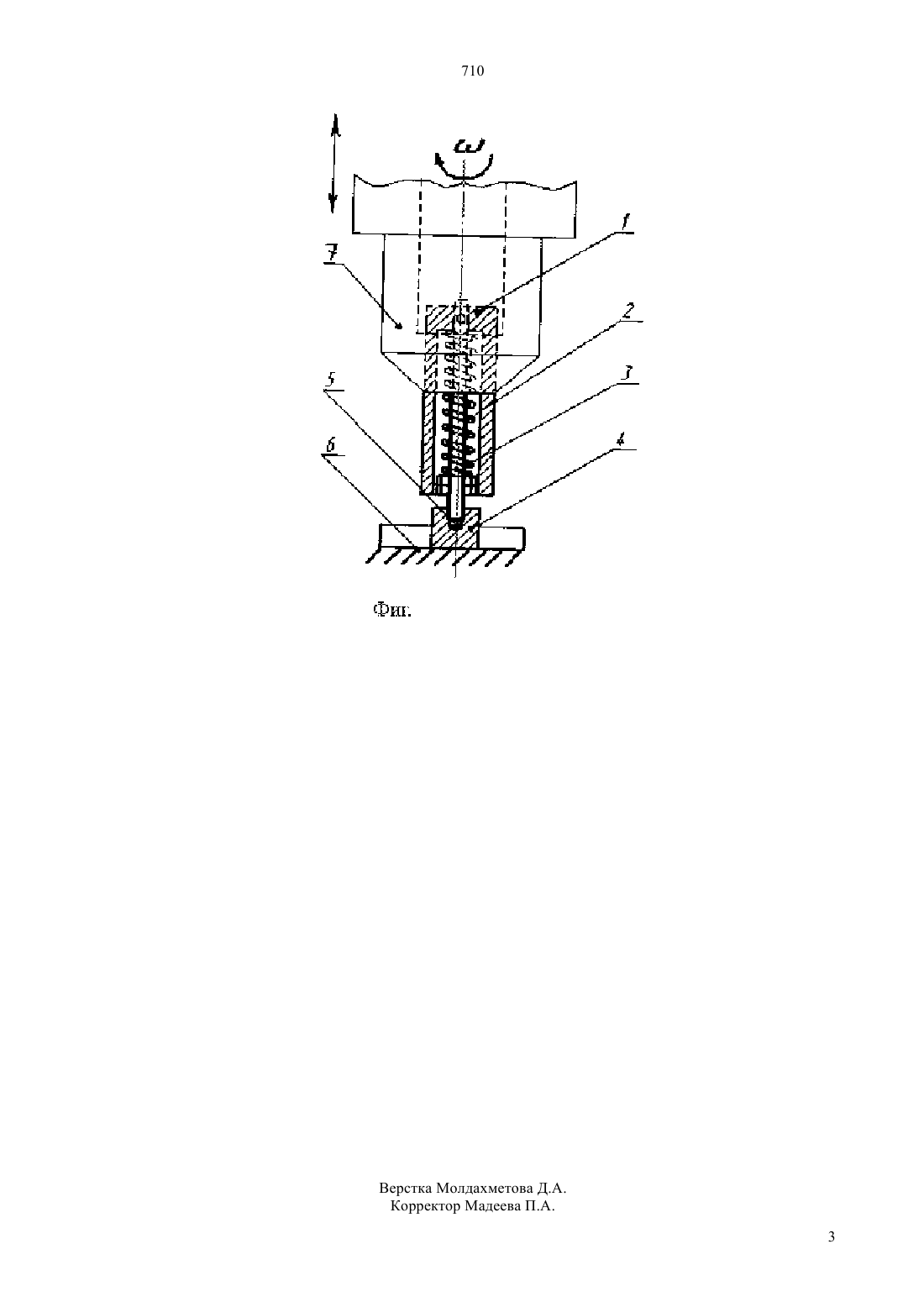

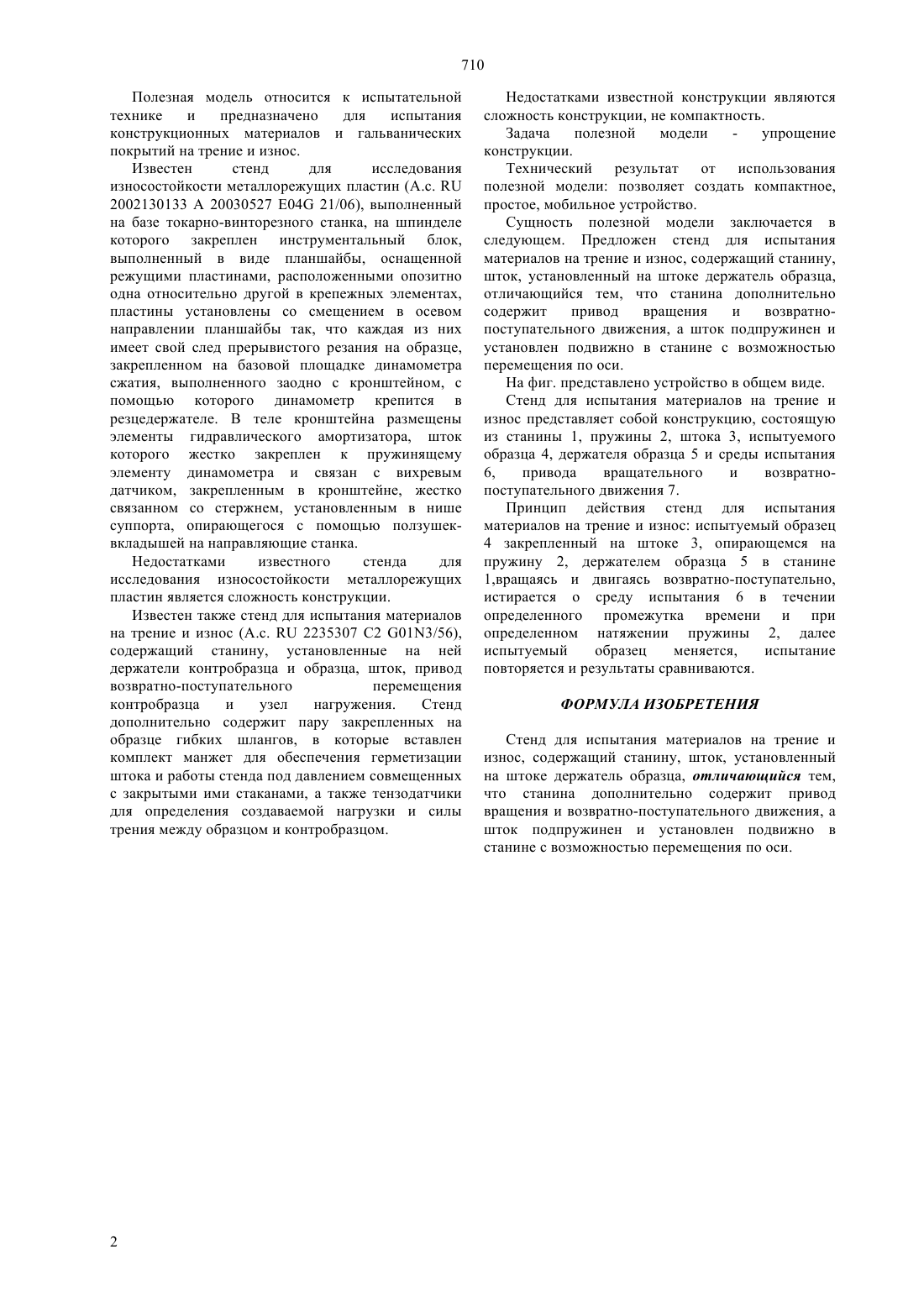

(51) 01 3/56 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ конструкционных материалов и гальванических покрытий на трение и износ. Задача полезной модели - упрощение конструкции. Технический результат от использования полезной модели позволяет создать компактное, простое, мобильное устройство. Сущность полезной модели заключается в следующем. Предложен стенд для испытания материалов на трение и износ,содержащий станину, шток, установленный на штоке держатель образца, отличающийся тем, что станина дополнительно содержит привод вращения и возвратно-поступательного движения, а шток подпружинен и установлен подвижно в станине с возможностью перемещения по оси.(72) Комбаев Куат Курганович Курмангалиев Тимур Болатович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(54) СТЕНД ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ТРЕНИЕ И ИЗНОС(57) Полезная модель относится к испытательной технике и предназначено для испытания 710 Полезная модель относится к испытательной технике и предназначено для испытания конструкционных материалов и гальванических покрытий на трение и износ. Известен стенд для исследования износостойкости металлорежущих пластин (А.с.2002130133 А 20030527 04 21/06), выполненный на базе токарно-винторезного станка, на шпинделе которого закреплен инструментальный блок,выполненный в виде планшайбы, оснащенной режущими пластинами, расположенными опозитно одна относительно другой в крепежных элементах,пластины установлены со смещением в осевом направлении планшайбы так, что каждая из них имеет свой след прерывистого резания на образце,закрепленном на базовой площадке динамометра сжатия, выполненного заодно с кронштейном, с помощью которого динамометр крепится в резцедержателе. В теле кронштейна размещены элементы гидравлического амортизатора, шток которого жестко закреплен к пружинящему элементу динамометра и связан с вихревым датчиком, закрепленным в кронштейне, жестко связанном со стержнем, установленным в нише суппорта, опирающегося с помощью ползушеквкладышей на направляющие станка. Недостатками известного стенда для исследования износостойкости металлорежущих пластин является сложность конструкции. Известен также стенд для испытания материалов на трение и износ (А.с.2235307 С 2 013/56),содержащий станину, установленные на ней держатели контробразца и образца, шток, привод возвратно-поступательного перемещения контробразца и узел нагружения. Стенд дополнительно содержит пару закрепленных на образце гибких шлангов, в которые вставлен комплект манжет для обеспечения герметизации штока и работы стенда под давлением совмещенных с закрытыми ими стаканами, а также тензодатчики для определения создаваемой нагрузки и силы трения между образцом и контробразцом. Недостатками известной конструкции являются сложность конструкции, не компактность. Задача полезной модели упрощение конструкции. Технический результат от использования полезной модели позволяет создать компактное,простое, мобильное устройство. Сущность полезной модели заключается в следующем. Предложен стенд для испытания материалов на трение и износ, содержащий станину,шток, установленный на штоке держатель образца,отличающийся тем, что станина дополнительно содержит привод вращения и возвратнопоступательного движения, а шток подпружинен и установлен подвижно в станине с возможностью перемещения по оси. На фиг. представлено устройство в общем виде. Стенд для испытания материалов на трение и износ представляет собой конструкцию, состоящую из станины 1, пружины 2, штока 3, испытуемого образца 4, держателя образца 5 и среды испытания 6,привода вращательного и возвратнопоступательного движения 7. Принцип действия стенд для испытания материалов на трение и износ испытуемый образец 4 закрепленный на штоке 3, опирающемся на пружину 2, держателем образца 5 в станине 1,вращаясь и двигаясь возвратно-поступательно,истирается о среду испытания 6 в течении определенного промежутка времени и при определенном натяжении пружины 2, далее испытуемый образец меняется,испытание повторяется и результаты сравниваются. ФОРМУЛА ИЗОБРЕТЕНИЯ Стенд для испытания материалов на трение и износ, содержащий станину, шток, установленный на штоке держатель образца, отличающийся тем,что станина дополнительно содержит привод вращения и возвратно-поступательного движения, а шток подпружинен и установлен подвижно в станине с возможностью перемещения по оси.
