Устьевой подогреватель нефти

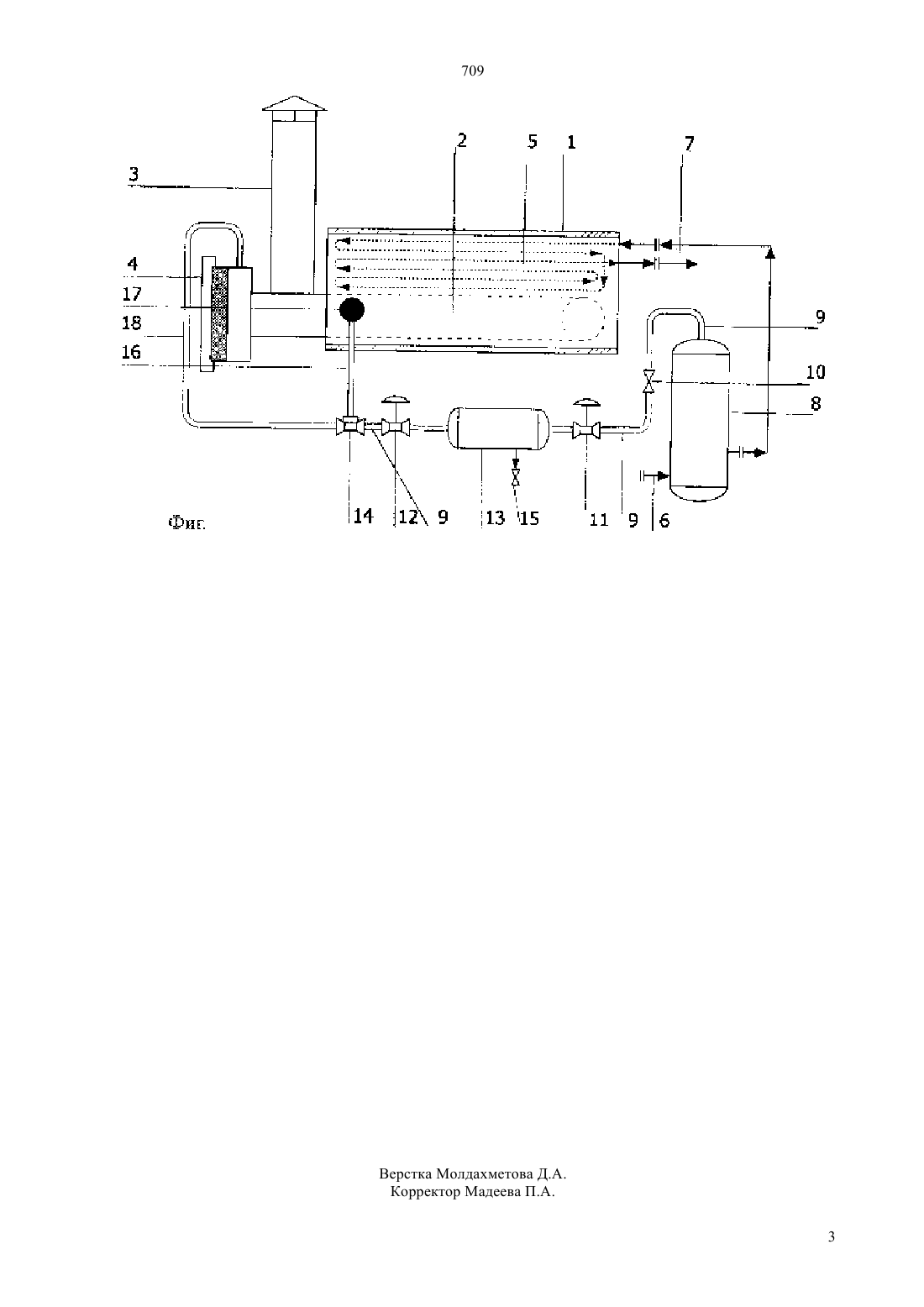

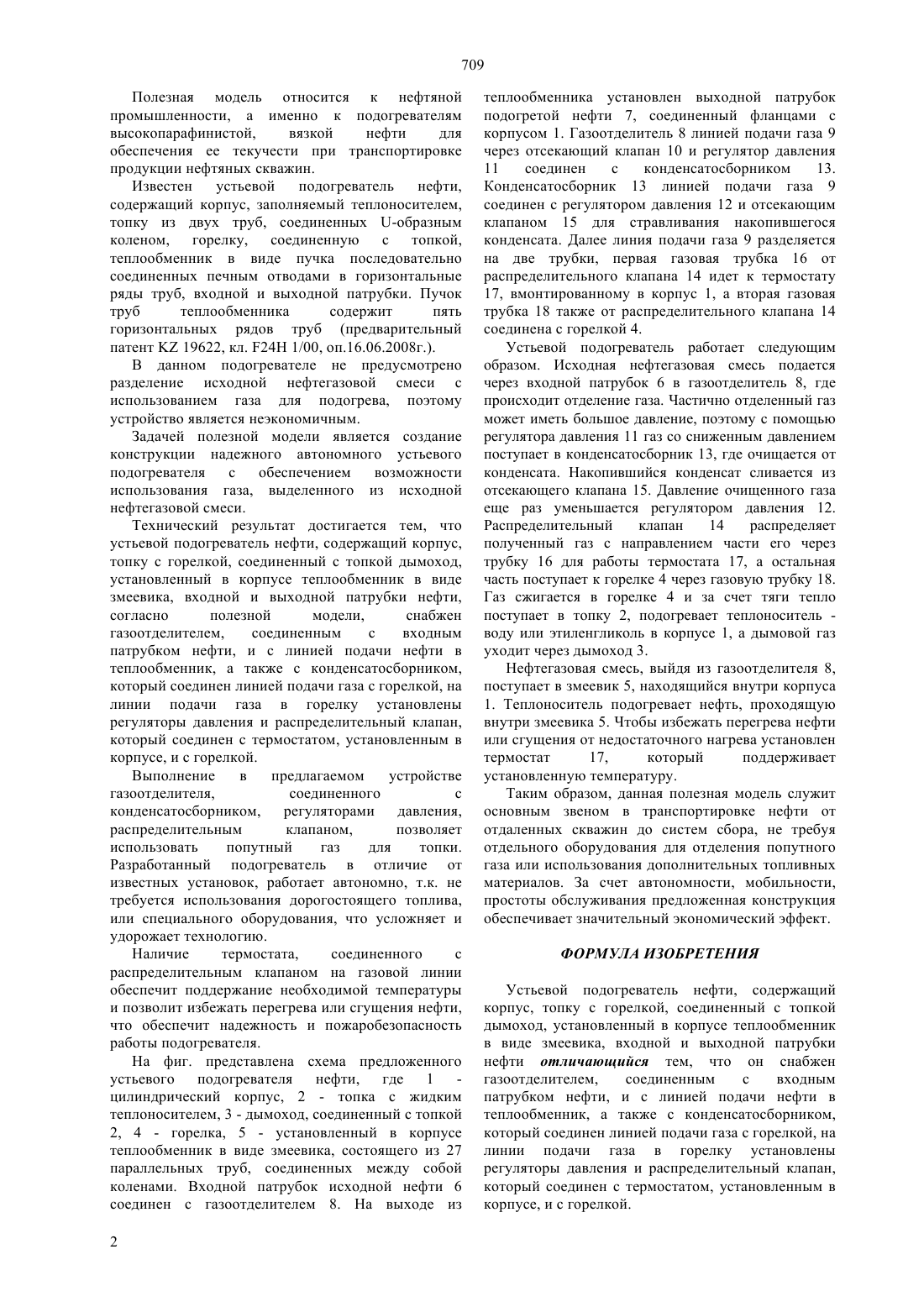

(51) 24 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ дымоход, установленный в корпусе теплообменник в виде змеевика, входной, выходной патрубки нефти и снабжен газоотделителем, соединенным с входным патрубком нефти, и с линией подачи нефти в теплообменник, а также с конденсатосборником,который соединен линией подачи газа с горелкой,причем на линии подачи газа в горелку установлены регуляторы давления и распределительный клапан,который соединен с термостатом, установленным в корпусе, и с горелкой. За счет автономности, мобильности, простоты обслуживания предложенная конструкция обеспечивает значительный экономический эффект.(56) Предварительный патент РК 19622, кл. 24 1/00, 16.06.2008(57) Полезная модель относится к нефтяной промышленности, а именно к подогревателям высокопарафинистой,вязкой нефти для обеспечения ее текучести при транспортировке продукции нефтяных скважин. Устьевой подогреватель нефти, содержит корпус, топку с горелкой, соединенный с топкой 709 Полезная модель относится к нефтяной промышленности, а именно к подогревателям высокопарафинистой,вязкой нефти для обеспечения ее текучести при транспортировке продукции нефтяных скважин. Известен устьевой подогреватель нефти,содержащий корпус, заполняемый теплоносителем,топку из двух труб, соединенных -образным коленом, горелку, соединенную с топкой,теплообменник в виде пучка последовательно соединенных печным отводами в горизонтальные ряды труб, входной и выходной патрубки. Пучок труб теплообменника содержит пять горизонтальных рядов труб (предварительный патент 19622, кл. 24 1/00, оп.16.06.2008 г.). В данном подогревателе не предусмотрено разделение исходной нефтегазовой смеси с использованием газа для подогрева, поэтому устройство является неэкономичным. Задачей полезной модели является создание конструкции надежного автономного устьевого подогревателя с обеспечением возможности использования газа, выделенного из исходной нефтегазовой смеси. Технический результат достигается тем, что устьевой подогреватель нефти, содержащий корпус,топку с горелкой, соединенный с топкой дымоход,установленный в корпусе теплообменник в виде змеевика, входной и выходной патрубки нефти,согласно полезной модели,снабжен газоотделителем,соединенным с входным патрубком нефти, и с линией подачи нефти в теплообменник, а также с конденсатосборником,который соединен линией подачи газа с горелкой, на линии подачи газа в горелку установлены регуляторы давления и распределительный клапан,который соединен с термостатом, установленным в корпусе, и с горелкой. Выполнение в предлагаемом устройстве газоотделителя,соединенного с конденсатосборником, регуляторами давления,распределительным клапаном,позволяет использовать попутный газ для топки. Разработанный подогреватель в отличие от известных установок, работает автономно, т.к. не требуется использования дорогостоящего топлива,или специального оборудования, что усложняет и удорожает технологию. Наличие термостата,соединенного с распределительным клапаном на газовой линии обеспечит поддержание необходимой температуры и позволит избежать перегрева или сгущения нефти,что обеспечит надежность и пожаробезопасность работы подогревателя. На фиг. представлена схема предложенного устьевого подогревателя нефти, где 1 цилиндрический корпус, 2 - топка с жидким теплоносителем, 3 - дымоход, соединенный с топкой 2, 4 - горелка, 5 - установленный в корпусе теплообменник в виде змеевика, состоящего из 27 параллельных труб, соединенных между собой коленами. Входной патрубок исходной нефти 6 соединен с газоотделителем 8. На выходе из 2 теплообменника установлен выходной патрубок подогретой нефти 7, соединенный фланцами с корпусом 1. Газоотделитель 8 линией подачи газа 9 через отсекающий клапан 10 и регулятор давления 11 соединен с конденсатосборником 13. Конденсатосборник 13 линией подачи газа 9 соединен с регулятором давления 12 и отсекающим клапаном 15 для стравливания накопившегося конденсата. Далее линия подачи газа 9 разделяется на две трубки, первая газовая трубка 16 от распределительного клапана 14 идет к термостату 17, вмонтированному в корпус 1, а вторая газовая трубка 18 также от распределительного клапана 14 соединена с горелкой 4. Устьевой подогреватель работает следующим образом. Исходная нефтегазовая смесь подается через входной патрубок 6 в газоотделитель 8, где происходит отделение газа. Частично отделенный газ может иметь большое давление, поэтому с помощью регулятора давления 11 газ со сниженным давлением поступает в конденсатосборник 13, где очищается от конденсата. Накопившийся конденсат сливается из отсекающего клапана 15. Давление очищенного газа еще раз уменьшается регулятором давления 12. Распределительный клапан 14 распределяет полученный газ с направлением части его через трубку 16 для работы термостата 17, а остальная часть поступает к горелке 4 через газовую трубку 18. Газ сжигается в горелке 4 и за счет тяги тепло поступает в топку 2, подогревает теплоноситель воду или этиленгликоль в корпусе 1, а дымовой газ уходит через дымоход 3. Нефтегазовая смесь, выйдя из газоотделителя 8,поступает в змеевик 5, находящийся внутри корпуса 1. Теплоноситель подогревает нефть, проходящую внутри змеевика 5. Чтобы избежать перегрева нефти или сгущения от недостаточного нагрева установлен термостат 17,который поддерживает установленную температуру. Таким образом, данная полезная модель служит основным звеном в транспортировке нефти от отдаленных скважин до систем сбора, не требуя отдельного оборудования для отделения попутного газа или использования дополнительных топливных материалов. За счет автономности, мобильности,простоты обслуживания предложенная конструкция обеспечивает значительный экономический эффект. ФОРМУЛА ИЗОБРЕТЕНИЯ Устьевой подогреватель нефти, содержащий корпус, топку с горелкой, соединенный с топкой дымоход, установленный в корпусе теплообменник в виде змеевика, входной и выходной патрубки нефти отличающийся тем, что он снабжен газоотделителем,соединенным с входным патрубком нефти, и с линией подачи нефти в теплообменник, а также с конденсатосборником,который соединен линией подачи газа с горелкой, на линии подачи газа в горелку установлены регуляторы давления и распределительный клапан,который соединен с термостатом, установленным в корпусе, и с горелкой.
