Подогреватель путевой ёмкостного типа с промежуточным теплоносителем ПП-0,63

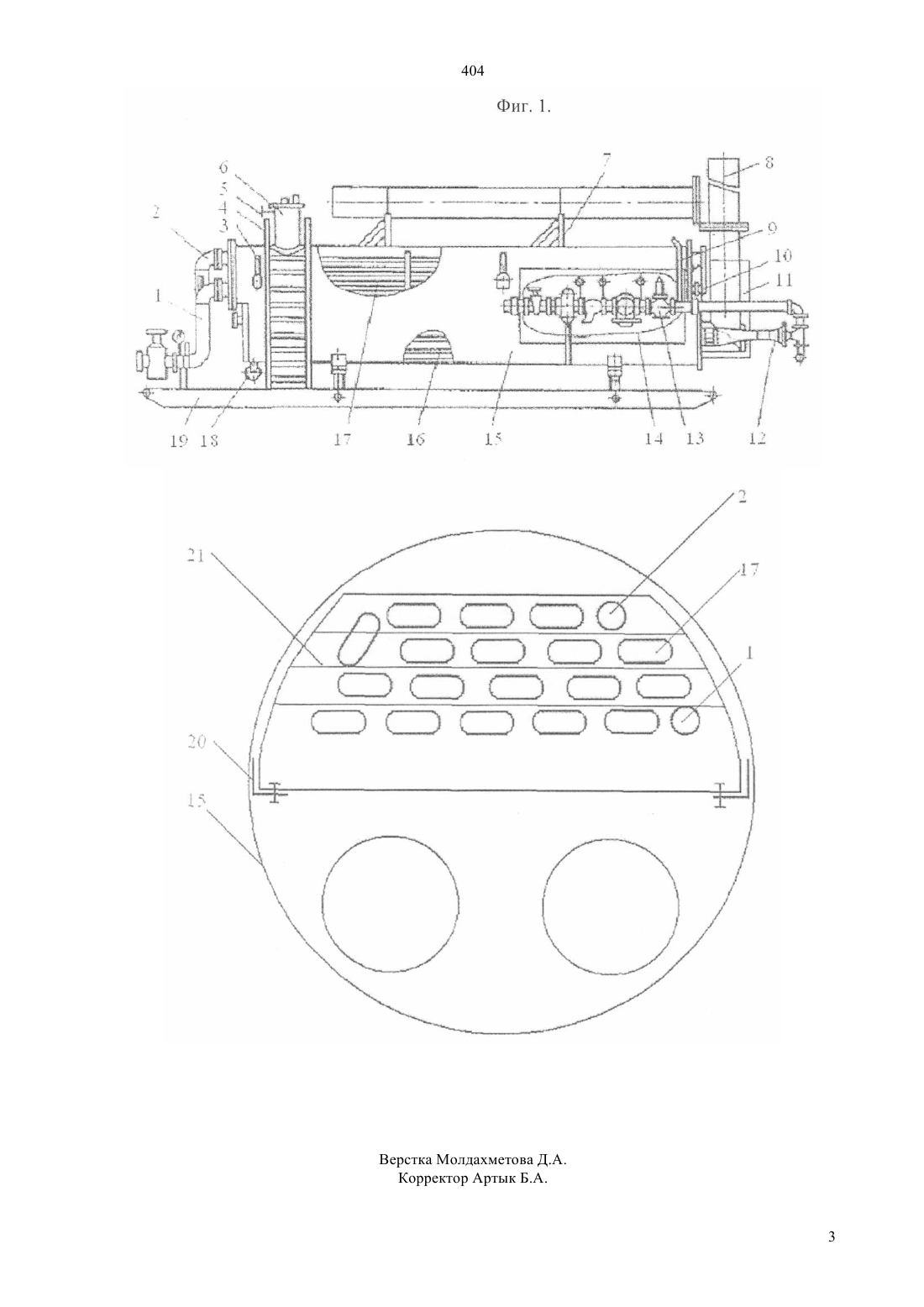

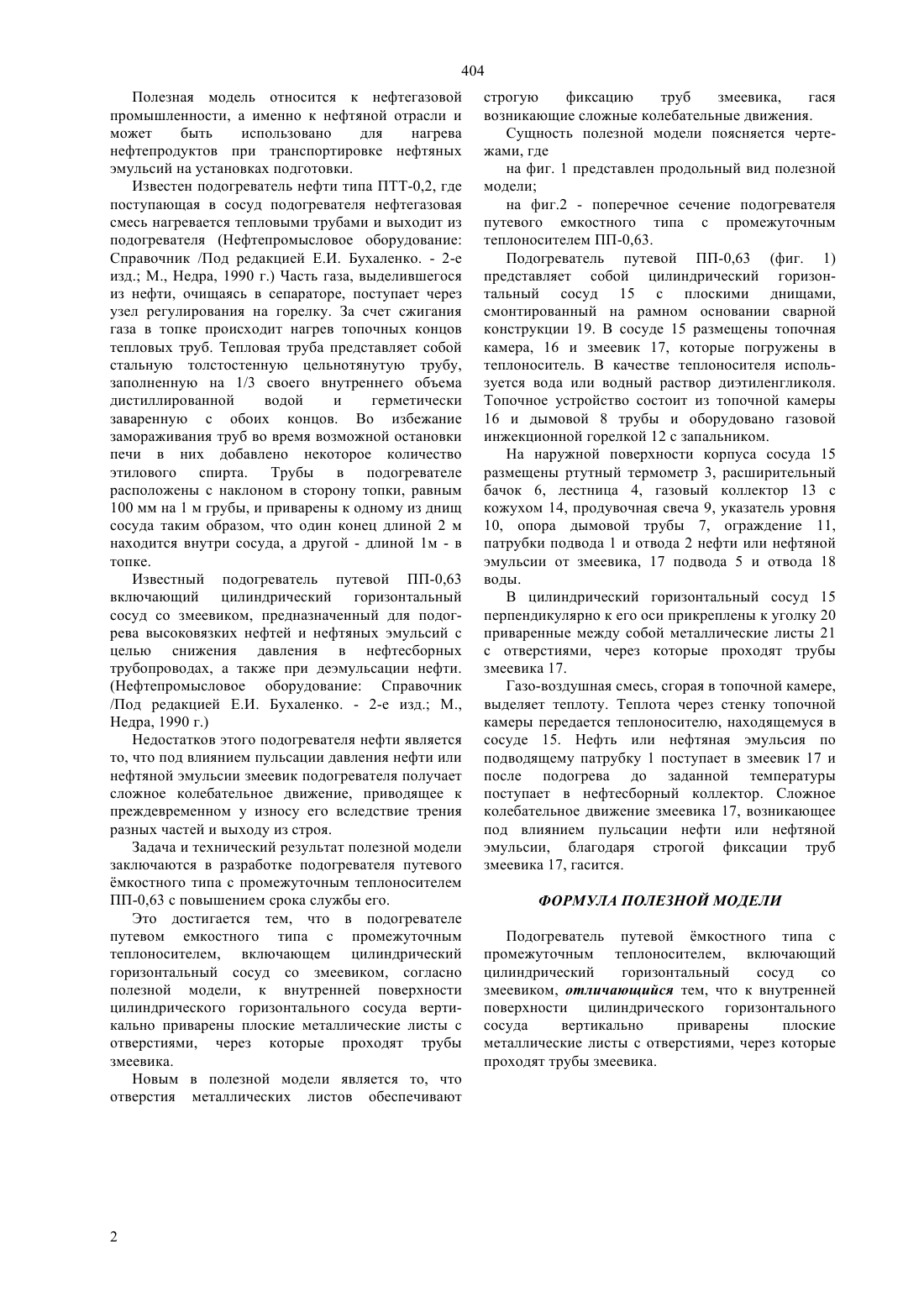

(51) 24 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ продуктов при транспортировке нефтяных эмульсий на установках подготовки. Задача и технический результат полезной модели заключаются в разработке подогревателя путевого мкостного типа с промежуточным теплоносителем ПП-0,63 с повышением срока службы его. Это достигается тем, что к внутренней поверхности цилиндрического горизонтального сосуда вертикально приварены плоские металлические листы с отверстиями, через которые проходят трубы змеевика. Новым в полезной модели является то, что отверстия металлических листов обеспечивают строгую фиксацию труб змеевика, гася возмущающие сложные колебательные движения.(72) Айтышев Сергей Молдагалиевич Телеуов Оразалы Телеуович Спандияров Ерман(54) ПОДОГРЕВАТЕЛЬ ПУТЕВОЙ МКОСТНОГО ТИПА С ПРОМЕЖУТОЧНЫМ ТЕПЛОНОСИТЕЛЕМ ПП-0,63(57) Полезная модель относится к нефтегазовой промышленности, а именно к нефтяной отрасли и может быть использована для нагрева нефте 404 Полезная модель относится к нефтегазовой промышленности, а именно к нефтяной отрасли и может быть использовано для нагрева нефтепродуктов при транспортировке нефтяных эмульсий на установках подготовки. Известен подогреватель нефти типа ПТТ-0,2, где поступающая в сосуд подогревателя нефтегазовая смесь нагревается тепловыми трубами и выходит из подогревателя (Нефтепромысловое оборудование Справочник /Под редакцией Е.И. Бухаленко. - 2-е изд. М., Недра, 1990 г.) Часть газа, выделившегося из нефти, очищаясь в сепараторе, поступает через узел регулирования на горелку. За счет сжигания газа в топке происходит нагрев топочных концов тепловых труб. Тепловая труба представляет собой стальную толстостенную цельнотянутую трубу,заполненную на 1/3 своего внутреннего объема дистиллированной водой и герметически заваренную с обоих концов. Во избежание замораживания труб во время возможной остановки печи в них добавлено некоторое количество этилового спирта. Трубы в подогревателе расположены с наклоном в сторону топки, равным 100 мм на 1 м грубы, и приварены к одному из днищ сосуда таким образом, что один конец длиной 2 м находится внутри сосуда, а другой - длиной 1 м - в топке. Известный подогреватель путевой ПП-0,63 включающий цилиндрический горизонтальный сосуд со змеевиком, предназначенный для подогрева высоковязких нефтей и нефтяных эмульсий с целью снижения давления в нефтесборных трубопроводах, а также при деэмульсации нефти./Под редакцией Е.И. Бухаленко. - 2-е изд. М.,Недра, 1990 г.) Недостатков этого подогревателя нефти является то, что под влиянием пульсации давления нефти или нефтяной эмульсии змеевик подогревателя получает сложное колебательное движение, приводящее к преждевременном у износу его вследствие трения разных частей и выходу из строя. Задача и технический результат полезной модели заключаются в разработке подогревателя путевого мкостного типа с промежуточным теплоносителем ПП-0,63 с повышением срока службы его. Это достигается тем, что в подогревателе путевом емкостного типа с промежуточным теплоносителем, включающем цилиндрический горизонтальный сосуд со змеевиком, согласно полезной модели, к внутренней поверхности цилиндрического горизонтального сосуда вертикально приварены плоские металлические листы с отверстиями, через которые проходят трубы змеевика. Новым в полезной модели является то, что отверстия металлических листов обеспечивают строгую фиксацию труб змеевика,гася возникающие сложные колебательные движения. Сущность полезной модели поясняется чертежами, где на фиг. 1 представлен продольный вид полезной модели на фиг.2 - поперечное сечение подогревателя путевого емкостного типа с промежуточным теплоносителем ПП-0,63. Подогреватель путевой ПП-0,63 (фиг. 1) представляет собой цилиндрический горизонтальный сосуд 15 с плоскими днищами,смонтированный на рамном основании сварной конструкции 19. В сосуде 15 размещены топочная камера, 16 и змеевик 17, которые погружены в теплоноситель. В качестве теплоносителя используется вода или водный раствор диэтиленгликоля. Топочное устройство состоит из топочной камеры 16 и дымовой 8 трубы и оборудовано газовой инжекционной горелкой 12 с запальником. На наружной поверхности корпуса сосуда 15 размещены ртутный термометр 3, расширительный бачок 6, лестница 4, газовый коллектор 13 с кожухом 14, продувочная свеча 9, указатель уровня 10, опора дымовой трубы 7, ограждение 11,патрубки подвода 1 и отвода 2 нефти или нефтяной эмульсии от змеевика, 17 подвода 5 и отвода 18 воды. В цилиндрический горизонтальный сосуд 15 перпендикулярно к его оси прикреплены к уголку 20 приваренные между собой металлические листы 21 с отверстиями, через которые проходят трубы змеевика 17. Газо-воздушная смесь, сгорая в топочной камере,выделяет теплоту. Теплота через стенку топочной камеры передается теплоносителю, находящемуся в сосуде 15. Нефть или нефтяная эмульсия по подводящему патрубку 1 поступает в змеевик 17 и после подогрева до заданной температуры поступает в нефтесборный коллектор. Сложное колебательное движение змеевика 17, возникающее под влиянием пульсации нефти или нефтяной эмульсии, благодаря строгой фиксации труб змеевика 17, гасится. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Подогреватель путевой мкостного типа с промежуточным теплоносителем, включающий цилиндрический горизонтальный сосуд со змеевиком, отличающийся тем, что к внутренней поверхности цилиндрического горизонтального сосуда вертикально приварены плоские металлические листы с отверстиями, через которые проходят трубы змеевика.
