Подогреватель путевой ёмкостного типа с промежуточным теплоносителем ПП-0,63

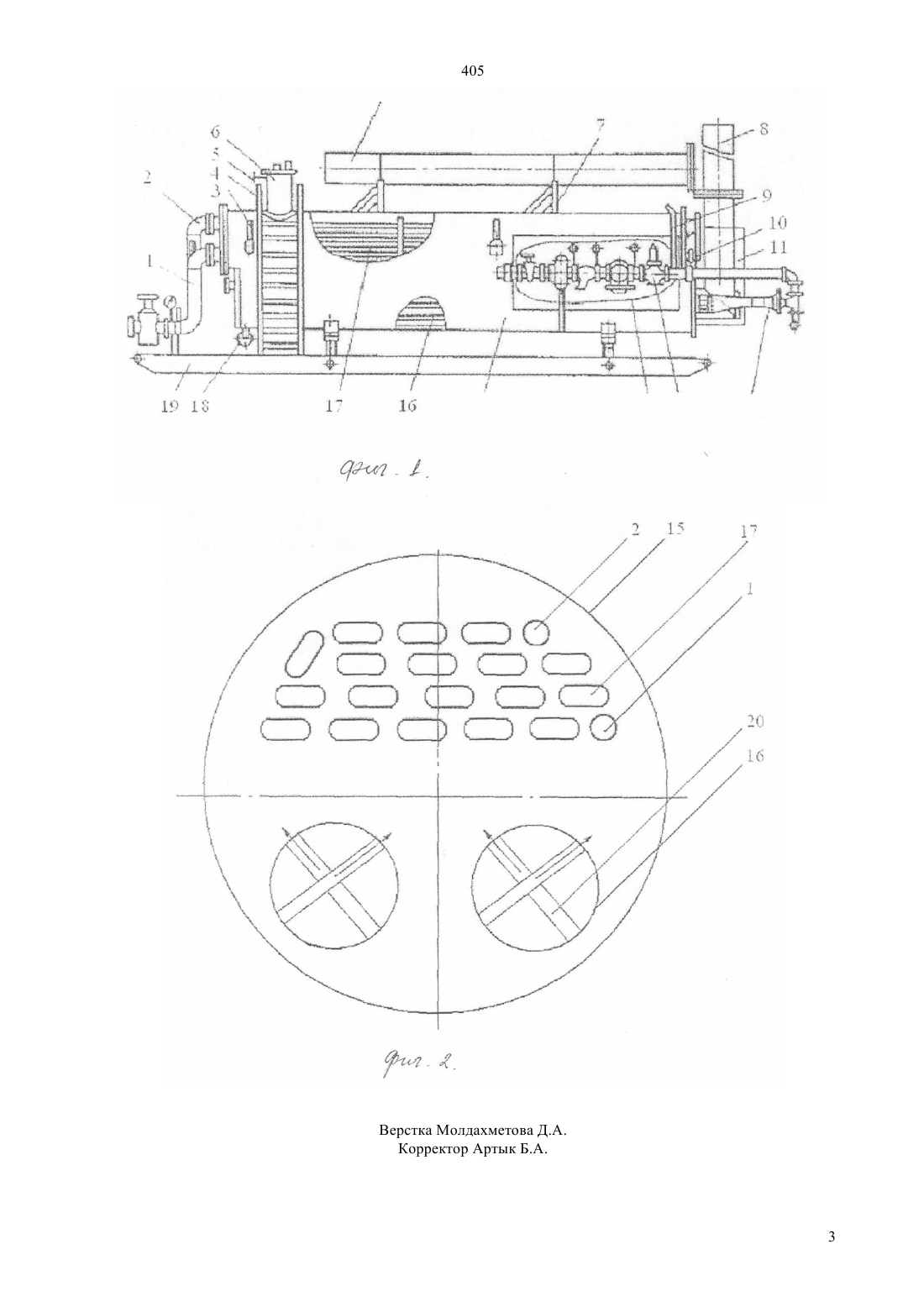

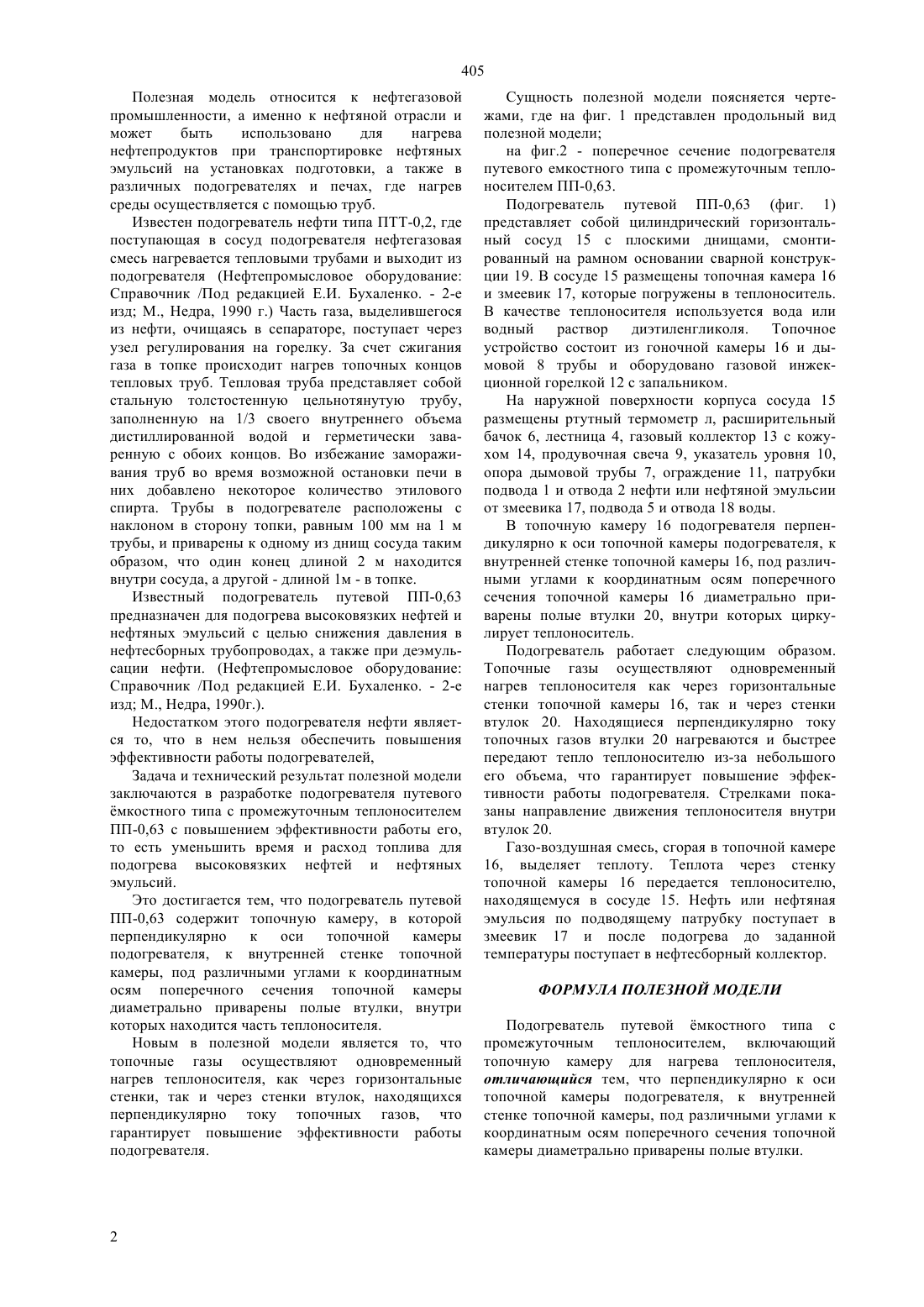

(51) 24 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ПП-0,63 с повышением эффективности работы его,то есть уменьшить время и расход топлива для подогрева высоковязких нефтей и нефтяных эмульсий. Это достигается тем, что подогреватель путевой ПП-0,63 содержит топочную камеру, в которой перпендикулярно к оси топочной камеры подогревателя, к внутренней стенке топочной камеры,под различными углами к координатным осям поперечного сечения топочной камеры диаметрально приварены полые втулки, внутри которых находится часть теплоносителя. Новым в полезной модели является то, что топочные газы осуществляют одновременный нагрев теплоносителя, как через горизонтальные стенки, так и через стенки втулок, находящихся перпендикулярно току топочных газов, что гарантирует повышение эффективности работы подогревателя.(72) Айтышев Сергей Молдагалиевич Телеуов Оразалы Телеуович Спандияров Ерман(54) ПОДОГРЕВАТЕЛЬ ПУТЕВОЙ МКОСТНОГО ТИПА С ПРОМЕЖУТОЧНЫМ ТЕПЛОНОСИТЕЛЕМ ПП-0,63(57) Полезная модель относится к нефтегазовой промышленности, а именно к нефтяной отрасли и может быть использована для нагрева нефтепродуктов при транспортировке нефтяных эмульсий на установках подготовки. Задача и технический результат полезной модели заключаются в разработке подогревателя путевого мкостного типа с промежуточным теплоносителем 405 Полезная модель относится к нефтегазовой промышленности, а именно к нефтяной отрасли и может быть использовано для нагрева нефтепродуктов при транспортировке нефтяных эмульсий на установках подготовки, а также в различных подогревателях и печах, где нагрев среды осуществляется с помощью труб. Известен подогреватель нефти типа ПТТ-0,2, где поступающая в сосуд подогревателя нефтегазовая смесь нагревается тепловыми трубами и выходит из подогревателя (Нефтепромысловое оборудование Справочник /Под редакцией Е.И. Бухаленко. - 2-е изд М., Недра, 1990 г.) Часть газа, выделившегося из нефти, очищаясь в сепараторе, поступает через узел регулирования на горелку. За счет сжигания газа в топке происходит нагрев топочных концов тепловых труб. Тепловая труба представляет собой стальную толстостенную цельнотянутую трубу,заполненную на 1/3 своего внутреннего объема дистиллированной водой и герметически заваренную с обоих концов. Во избежание замораживания труб во время возможной остановки печи в них добавлено некоторое количество этилового спирта. Трубы в подогревателе расположены с наклоном в сторону топки, равным 100 мм на 1 м трубы, и приварены к одному из днищ сосуда таким образом, что один конец длиной 2 м находится внутри сосуда, а другой - длиной 1 м - в топке. Известный подогреватель путевой ПП-0,63 предназначен для подогрева высоковязких нефтей и нефтяных эмульсий с целью снижения давления в нефтесборных трубопроводах, а также при деэмульсации нефти. (Нефтепромысловое оборудование Справочник /Под редакцией Е.И. Бухаленко. - 2-е изд М., Недра, 1990 г.). Недостатком этого подогревателя нефти является то, что в нем нельзя обеспечить повышения эффективности работы подогревателей,Задача и технический результат полезной модели заключаются в разработке подогревателя путевого мкостного типа с промежуточным теплоносителем ПП-0,63 с повышением эффективности работы его,то есть уменьшить время и расход топлива для подогрева высоковязких нефтей и нефтяных эмульсий. Это достигается тем, что подогреватель путевой ПП-0,63 содержит топочную камеру, в которой перпендикулярно к оси топочной камеры подогревателя, к внутренней стенке топочной камеры, под различными углами к координатным осям поперечного сечения топочной камеры диаметрально приварены полые втулки, внутри которых находится часть теплоносителя. Новым в полезной модели является то, что топочные газы осуществляют одновременный нагрев теплоносителя, как через горизонтальные стенки, так и через стенки втулок, находящихся перпендикулярно току топочных газов, что гарантирует повышение эффективности работы подогревателя. Сущность полезной модели поясняется чертежами, где на фиг. 1 представлен продольный вид полезной модели на фиг.2 - поперечное сечение подогревателя путевого емкостного типа с промежуточным теплоносителем ПП-0,63. Подогреватель путевой ПП-0,63 (фиг. 1) представляет собой цилиндрический горизонтальный сосуд 15 с плоскими днищами, смонтированный на рамном основании сварной конструкции 19. В сосуде 15 размещены топочная камера 16 и змеевик 17, которые погружены в теплоноситель. В качестве теплоносителя используется вода или водный раствор диэтиленгликоля. Топочное устройство состоит из гоночной камеры 16 и дымовой 8 трубы и оборудовано газовой инжекционной горелкой 12 с запальником. На наружной поверхности корпуса сосуда 15 размещены ртутный термометр л, расширительный бачок 6, лестница 4, газовый коллектор 13 с кожухом 14, продувочная свеча 9, указатель уровня 10,опора дымовой трубы 7, ограждение 11, патрубки подвода 1 и отвода 2 нефти или нефтяной эмульсии от змеевика 17, подвода 5 и отвода 18 воды. В топочную камеру 16 подогревателя перпендикулярно к оси топочной камеры подогревателя, к внутренней стенке топочной камеры 16, под различными углами к координатным осям поперечного сечения топочной камеры 16 диаметрально приварены полые втулки 20, внутри которых циркулирует теплоноситель. Подогреватель работает следующим образом. Топочные газы осуществляют одновременный нагрев теплоносителя как через горизонтальные стенки топочной камеры 16, так и через стенки втулок 20. Находящиеся перпендикулярно току топочных газов втулки 20 нагреваются и быстрее передают тепло теплоносителю из-за небольшого его объема, что гарантирует повышение эффективности работы подогревателя. Стрелками показаны направление движения теплоносителя внутри втулок 20. Газо-воздушная смесь, сгорая в топочной камере 16, выделяет теплоту. Теплота через стенку топочной камеры 16 передается теплоносителю,находящемуся в сосуде 15. Нефть или нефтяная эмульсия по подводящему патрубку поступает в змеевик 17 и после подогрева до заданной температуры поступает в нефтесборный коллектор. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Подогреватель путевой мкостного типа с промежуточным теплоносителем, включающий топочную камеру для нагрева теплоносителя,отличающийся тем, что перпендикулярно к оси топочной камеры подогревателя, к внутренней стенке топочной камеры, под различными углами к координатным осям поперечного сечения топочной камеры диаметрально приварены полые втулки.
