Реверсор высоковольтный на вакуумных контакторах

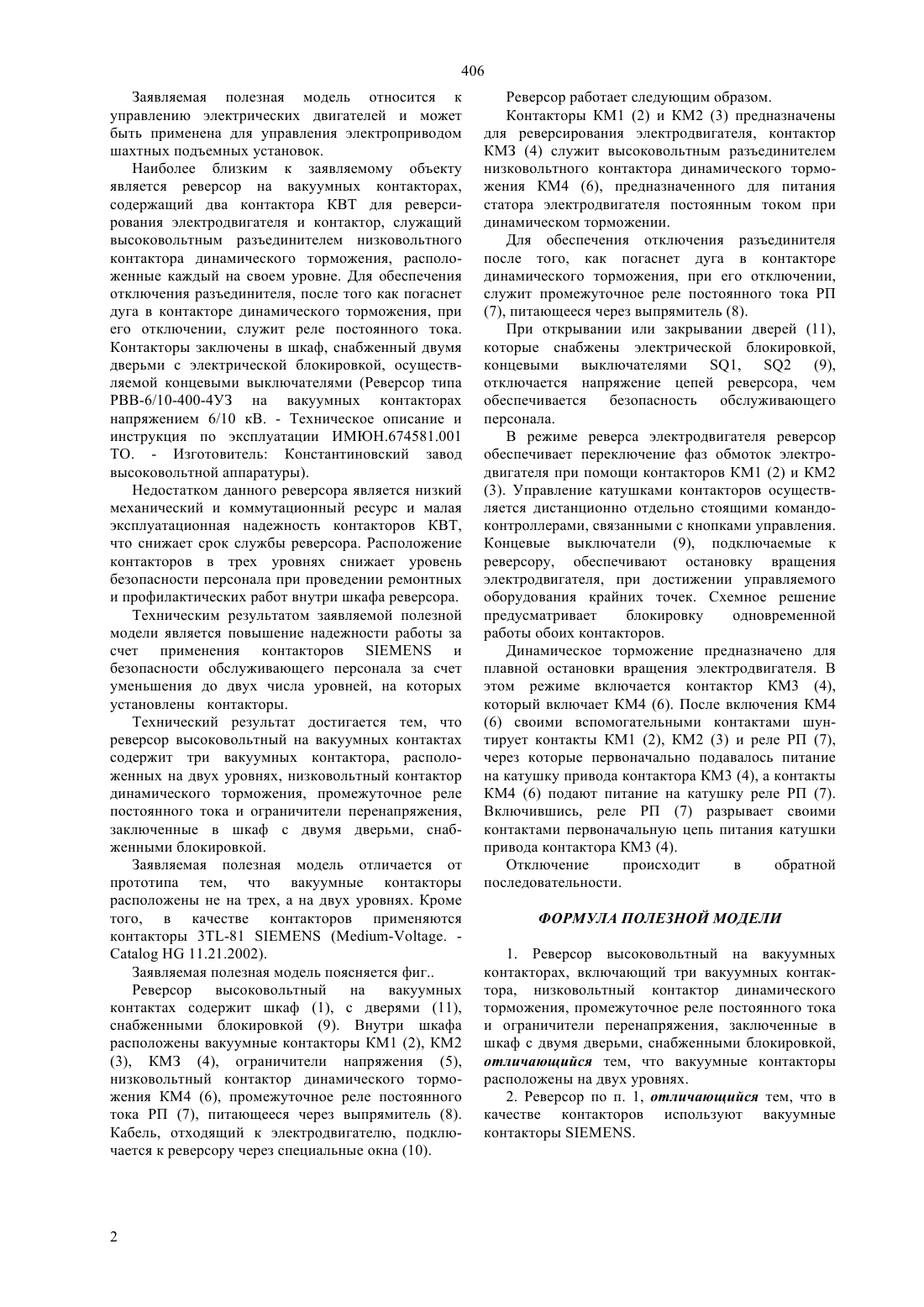

(51) 02 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат полезной модели является повышение надежности работы за счет применения контакторови безопасности обслуживающего персонала за счет уменьшения до двух числа уровней установленных контакторов. Реверсор высоковольтный на вакуумных контакторах состоит из трех вакуумных контакторов,ограничителей напряжения, низковольтного контактора динамического торможения, промежуточного реле постоянного тока, питающегося через выпрямитель, заключенных в шкаф, с двумя дверями, снабженными блокировкой. Кабель,отходящий к электродвигателю, подключается к реверсору через специальные окна в шкафу.(72) Киселев Вячеслав Яковлевич Алексеев Виктор Валентинович(56) Реверсор типа РВВ-6/10-400-4 УЗ на вакуумных контакторах напряжением 6/10 кВ. Техническое описание и инструкция по эксплуатации ИМЮН.674581.001 ТО. Константиновский завод высоковольтной аппаратуры(54) РЕВЕРСОР ВЫСОКОВОЛЬТНЫЙ НА ВАКУУМНЫХ КОНТАКТОРАХ(57) Заявляемая полезная модель относится к управлению электрических двигателей и может быть применена для управления электроприводом шахтных подъемных установок. 406 Заявляемая полезная модель относится к управлению электрических двигателей и может быть применена для управления электроприводом шахтных подъемных установок. Наиболее близким к заявляемому объекту является реверсор на вакуумных контакторах,содержащий два контактора КВТ для реверсирования электродвигателя и контактор, служащий высоковольтным разъединителем низковольтного контактора динамического торможения, расположенные каждый на своем уровне. Для обеспечения отключения разъединителя, после того как погаснет дуга в контакторе динамического торможения, при его отключении, служит реле постоянного тока. Контакторы заключены в шкаф, снабженный двумя дверьми с электрической блокировкой, осуществляемой концевыми выключателями (Реверсор типа РВВ-6/10-400-4 УЗ на вакуумных контакторах напряжением 6/10 кВ. - Техническое описание и инструкция по эксплуатации ИМЮН.674581.001 ТО. - Изготовитель Константиновский завод высоковольтной аппаратуры). Недостатком данного реверсора является низкий механический и коммутационный ресурс и малая эксплуатационная надежность контакторов КВТ,что снижает срок службы реверсора. Расположение контакторов в трех уровнях снижает уровень безопасности персонала при проведении ремонтных и профилактических работ внутри шкафа реверсора. Техническим результатом заявляемой полезной модели является повышение надежности работы за счет применения контакторови безопасности обслуживающего персонала за счет уменьшения до двух числа уровней, на которых установлены контакторы. Технический результат достигается тем, что реверсор высоковольтный на вакуумных контактах содержит три вакуумных контактора, расположенных на двух уровнях, низковольтный контактор динамического торможения, промежуточное реле постоянного тока и ограничители перенапряжения,заключенные в шкаф с двумя дверьми, снабженными блокировкой. Заявляемая полезная модель отличается от прототипа тем, что вакуумные контакторы расположены не на трех, а на двух уровнях. Кроме того, в качестве контакторов применяются контакторы 3-81(-.11.21.2002). Заявляемая полезная модель поясняется фиг Реверсор высоковольтный на вакуумных контактах содержит шкаф (1), с дверями (11),снабженными блокировкой (9). Внутри шкафа расположены вакуумные контакторы КМ 1 (2), КМ 2(3), КМЗ (4), ограничители напряжения (5),низковольтный контактор динамического торможения КМ 4 (6), промежуточное реле постоянного тока РП (7), питающееся через выпрямитель (8). Кабель, отходящий к электродвигателю, подключается к реверсору через специальные окна (10). Реверсор работает следующим образом. Контакторы КМ 1 (2) и КМ 2 (3) предназначены для реверсирования электродвигателя, контактор КМЗ (4) служит высоковольтным разъединителем низковольтного контактора динамического торможения КМ 4 (6), предназначенного для питания статора электродвигателя постоянным током при динамическом торможении. Для обеспечения отключения разъединителя после того, как погаснет дуга в контакторе динамического торможения, при его отключении,служит промежуточное реле постоянного тока РП(7), питающееся через выпрямитель (8). При открывании или закрывании дверей (11),которые снабжены электрической блокировкой,концевыми выключателями 1, 2 (9),отключается напряжение цепей реверсора, чем обеспечивается безопасность обслуживающего персонала. В режиме реверса электродвигателя реверсор обеспечивает переключение фаз обмоток электродвигателя при помощи контакторов КМ 1 (2) и КМ 2(3). Управление катушками контакторов осуществляется дистанционно отдельно стоящими командоконтроллерами, связанными с кнопками управления. Концевые выключатели (9), подключаемые к реверсору, обеспечивают остановку вращения электродвигателя, при достижении управляемого оборудования крайних точек. Схемное решение предусматривает блокировку одновременной работы обоих контакторов. Динамическое торможение предназначено для плавной остановки вращения электродвигателя. В этом режиме включается контактор КМ 3 (4),который включает КМ 4 (6). После включения КМ 4(6) своими вспомогательными контактами шунтирует контакты КМ 1 (2), КМ 2 (3) и реле РП (7),через которые первоначально подавалось питание на катушку привода контактора КМ 3 (4), а контакты КМ 4 (6) подают питание на катушку реле РП (7). Включившись, реле РП (7) разрывает своими контактами первоначальную цепь питания катушки привода контактора КМ 3 (4). Отключение происходит в обратной последовательности. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Реверсор высоковольтный на вакуумных контакторах, включающий три вакуумных контактора, низковольтный контактор динамического торможения, промежуточное реле постоянного тока и ограничители перенапряжения, заключенные в шкаф с двумя дверьми, снабженными блокировкой,отличающийся тем, что вакуумные контакторы расположены на двух уровнях. 2. Реверсор по п. 1, отличающийся тем, что в качестве контакторов используют вакуумные контакторы .
