Коробка распределительная этажная

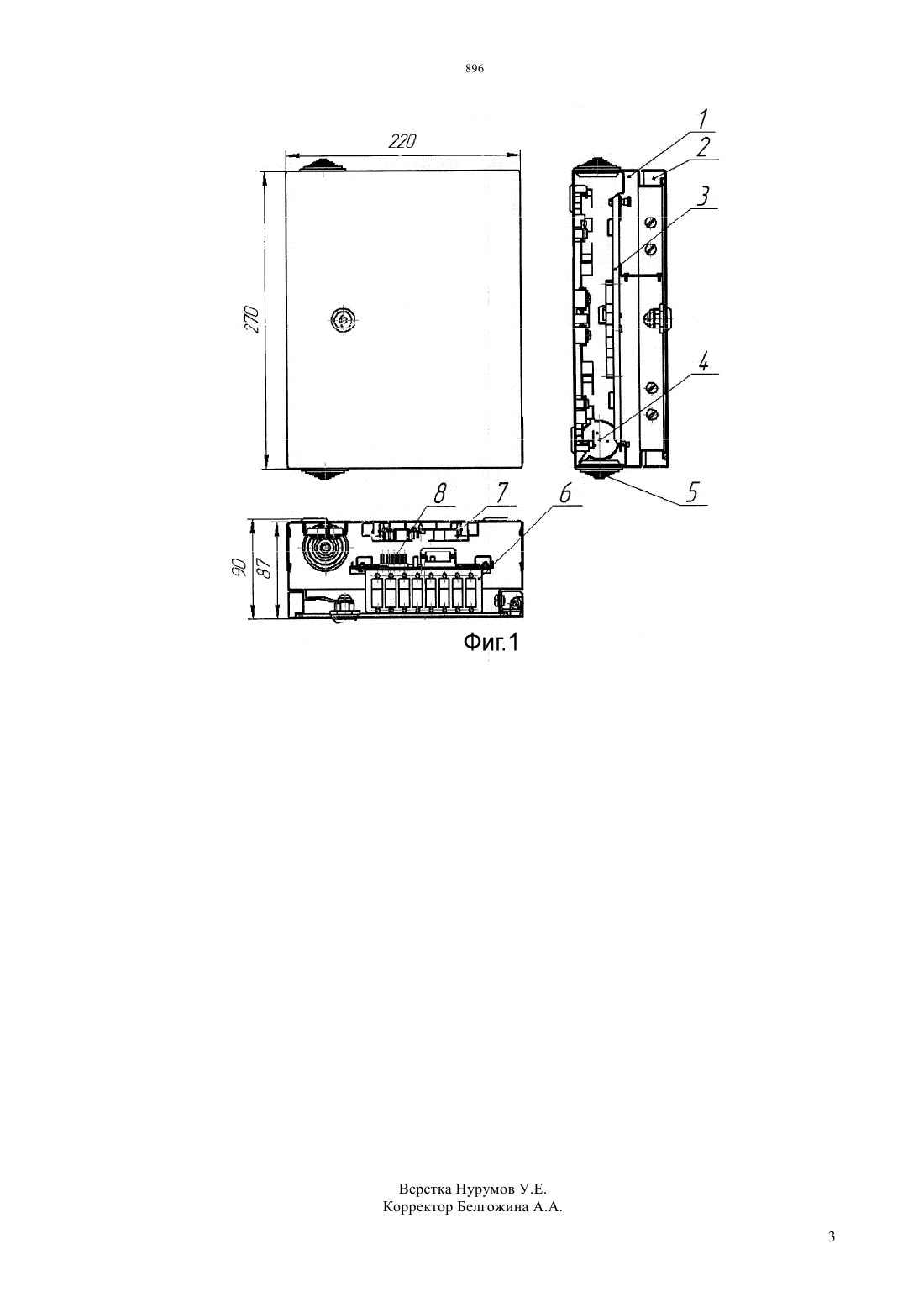

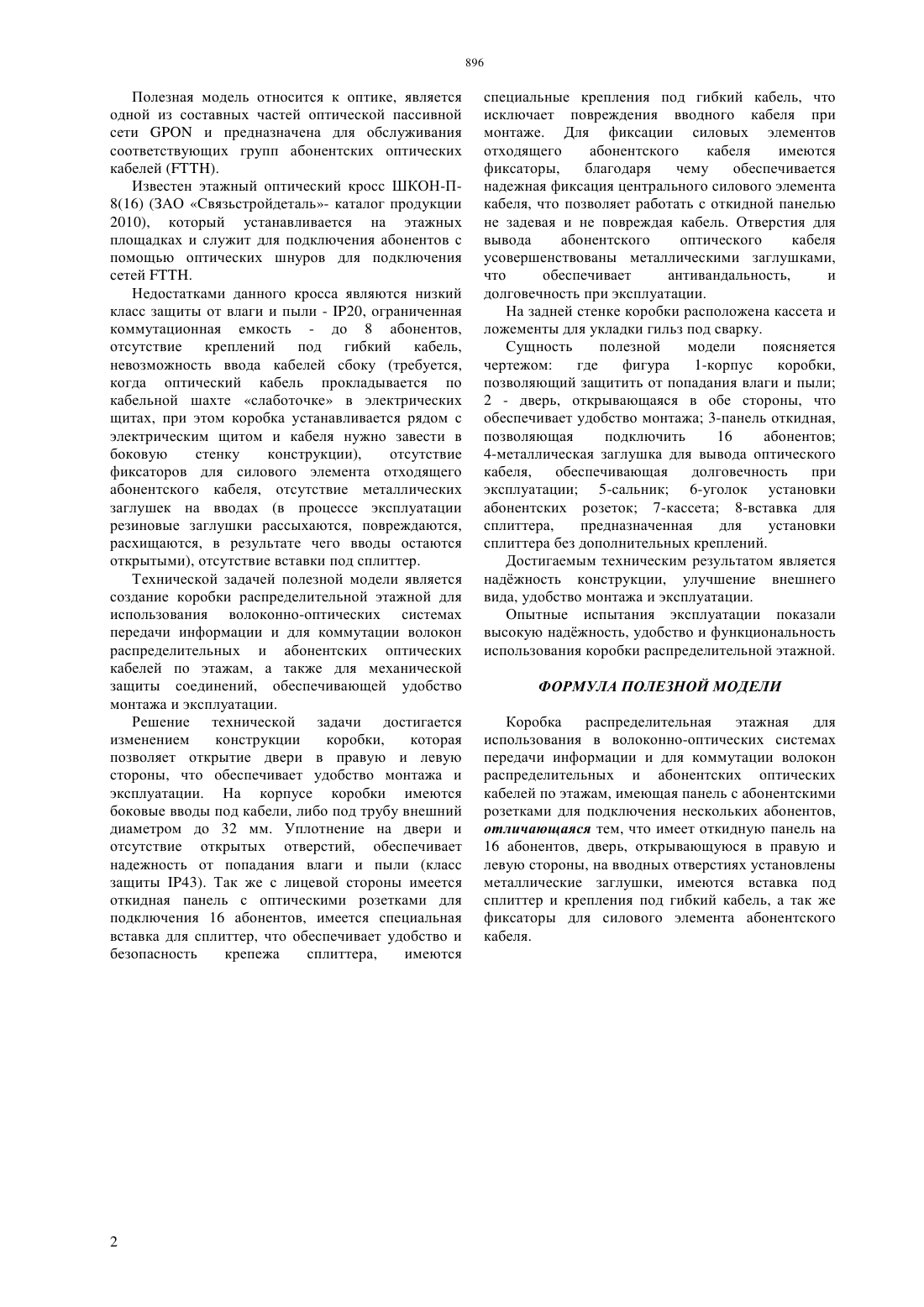

(51) 04 1/14 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ распределительных и абонентских оптических кабелей по этажам, а также для механической защиты соединений, обеспечивающей удобство монтажа и эксплуатации. Необходимый технический результат достигается изменением конструкции коробки, при котором дверь открывается в правую и левую стороны. Имеется откидная панель с оптическими розетками на 16 абонентов, вставка под сплиттер,для удобства монтажа крепления под гибкий кабель,фиксаторы для отходящего абонентского оптического кабеля, отверстия для вывода абонентского оптического кабеля с металлическими заглушками. В коробке имеются отверстия с установленными сальниками для ввода оптического кабеля в коробку и осуществления транзита. Преимуществами данного технического решения является возможность подключения 16 абонентов,наличие на вводных отверстиях металлических заглушек.(72) Клюев Сергей Николаевич Яфасов Ринат Рустамович Затонный Виталий Ильич(56) Каталог продукции ЗАО Связьстройдеталь,2010(57) Полезная модель относится к оптике, является одной из составных частей оптической пассивной сетии предназначена для обслуживания соответствующих групп абонентских оптических кабелей . Технической задачей полезной модели является создание коробки распределительной этажной для использования волоконно-оптических системах передачи информации и для коммутации волокон Полезная модель относится к оптике, является одной из составных частей оптической пассивной сетии предназначена для обслуживания соответствующих групп абонентских оптических кабелей . Известен этажный оптический кросс ШКОН-П 8(16) (ЗАО Связьстройдеталь- каталог продукции 2010), который устанавливается на этажных площадках и служит для подключения абонентов с помощью оптических шнуров для подключения сетей . Недостатками данного кросса являются низкий класс защиты от влаги и пыли - 20, ограниченная коммутационная емкость - до 8 абонентов,отсутствие креплений под гибкий кабель,невозможность ввода кабелей сбоку (требуется,когда оптический кабель прокладывается по кабельной шахте слаботочке в электрических щитах, при этом коробка устанавливается рядом с электрическим щитом и кабеля нужно завести в боковую стенку конструкции),отсутствие фиксаторов для силового элемента отходящего абонентского кабеля, отсутствие металлических заглушек на вводах (в процессе эксплуатации резиновые заглушки рассыхаются, повреждаются,расхищаются, в результате чего вводы остаются открытыми), отсутствие вставки под сплиттер. Технической задачей полезной модели является создание коробки распределительной этажной для использования волоконно-оптических системах передачи информации и для коммутации волокон распределительных и абонентских оптических кабелей по этажам, а также для механической защиты соединений, обеспечивающей удобство монтажа и эксплуатации. Решение технической задачи достигается изменением конструкции коробки,которая позволяет открытие двери в правую и левую стороны, что обеспечивает удобство монтажа и эксплуатации. На корпусе коробки имеются боковые вводы под кабели, либо под трубу внешний диаметром до 32 мм. Уплотнение на двери и отсутствие открытых отверстий, обеспечивает надежность от попадания влаги и пыли (класс защиты 43). Так же с лицевой стороны имеется откидная панель с оптическими розетками для подключения 16 абонентов, имеется специальная вставка для сплиттер, что обеспечивает удобство и безопасность крепежа сплиттера,имеются специальные крепления под гибкий кабель, что исключает повреждения вводного кабеля при монтаже. Для фиксации силовых элементов отходящего абонентского кабеля имеются фиксаторы,благодаря чему обеспечивается надежная фиксация центрального силового элемента кабеля, что позволяет работать с откидной панелью не задевая и не повреждая кабель. Отверстия для вывода абонентского оптического кабеля усовершенствованы металлическими заглушками,что обеспечивает антивандальность,и долговечность при эксплуатации. На задней стенке коробки расположена кассета и ложементы для укладки гильз под сварку. Сущность полезной модели поясняется чертежом где фигура 1-корпус коробки,позволяющий защитить от попадания влаги и пыли 2 - дверь, открывающаяся в обе стороны, что обеспечивает удобство монтажа 3-панель откидная,позволяющая подключить 16 абонентов 4-металлическая заглушка для вывода оптического кабеля,обеспечивающая долговечность при эксплуатации 5-сальник 6-уголок установки абонентских розеток 7-кассета 8-вставка для сплиттера,предназначенная для установки сплиттера без дополнительных креплений. Достигаемым техническим результатом является наджность конструкции, улучшение внешнего вида, удобство монтажа и эксплуатации. Опытные испытания эксплуатации показали высокую наджность, удобство и функциональность использования коробки распределительной этажной. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Коробка распределительная этажная для использования в волоконно-оптических системах передачи информации и для коммутации волокон распределительных и абонентских оптических кабелей по этажам, имеющая панель с абонентскими розетками для подключения нескольких абонентов,отличающаяся тем, что имеет откидную панель на 16 абонентов, дверь, открывающуюся в правую и левую стороны, на вводных отверстиях установлены металлические заглушки, имеются вставка под сплиттер и крепления под гибкий кабель, а так же фиксаторы для силового элемента абонентского кабеля.
