Гигиеничная коробка для сигарет

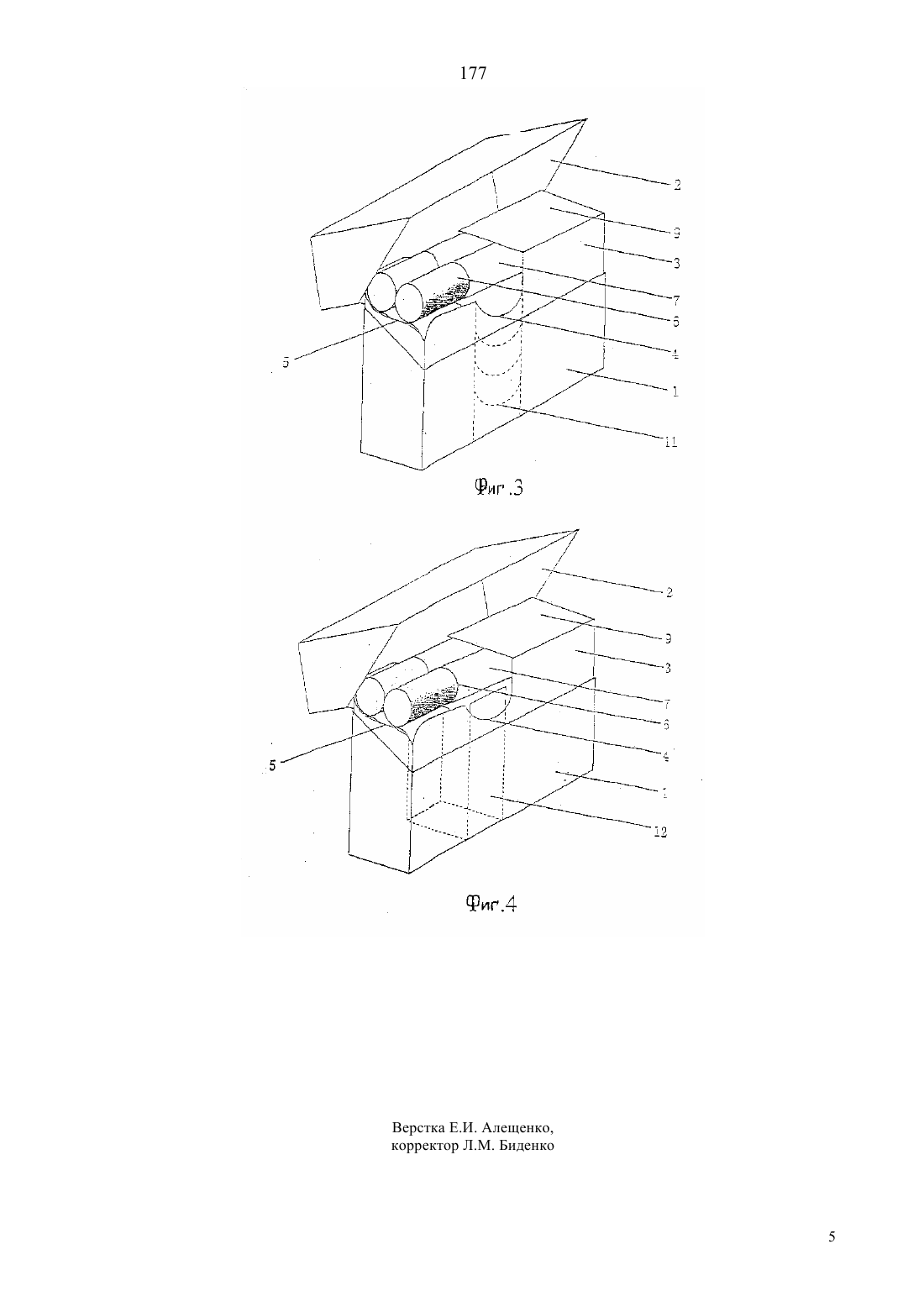

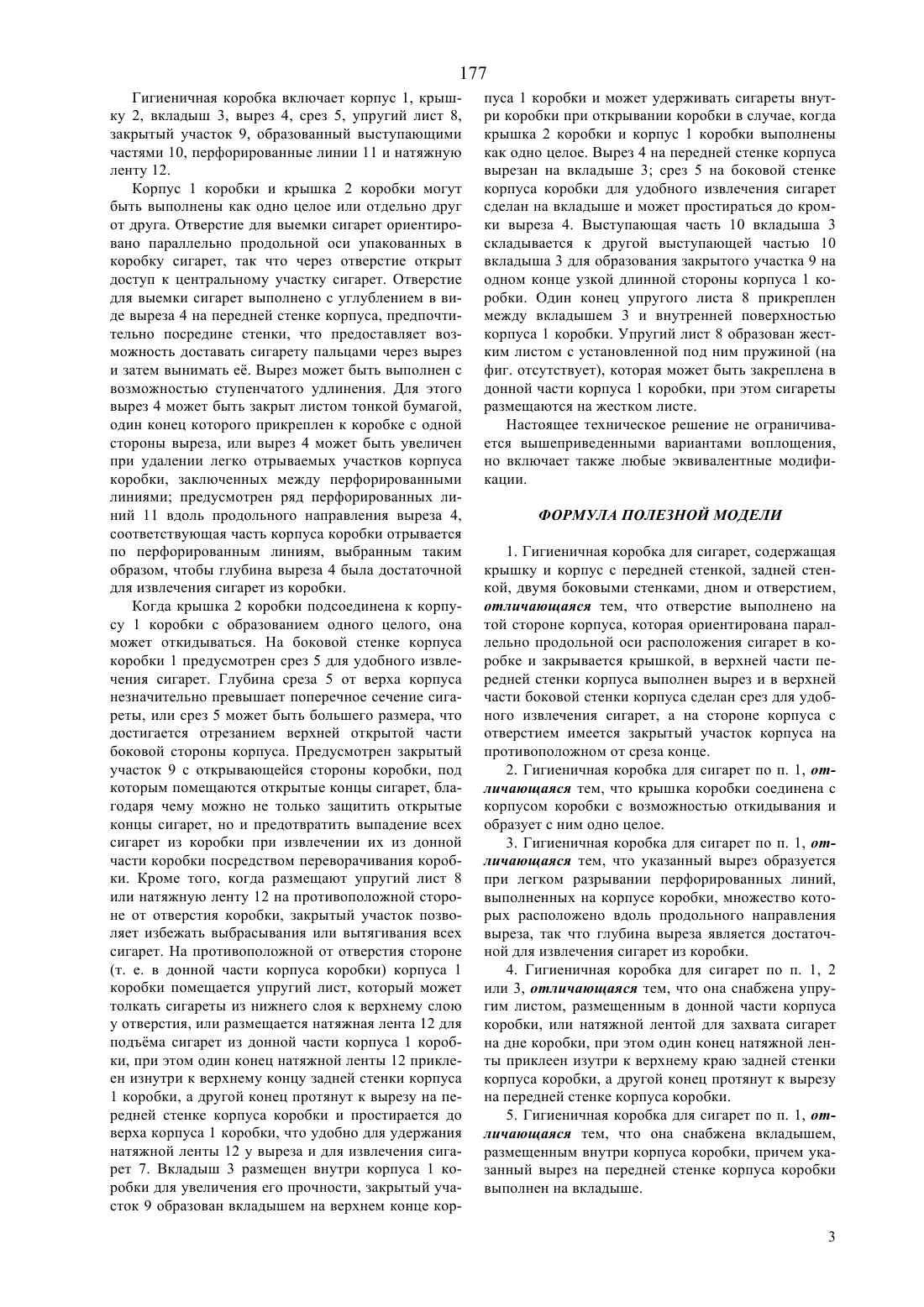

(51)7 65 85/10, 24 15/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Бейцзин Ваньян Технолоджи Лимитед, НР(54) ГИГИЕНИЧНАЯ КОРОБКА ДЛЯ СИГАРЕТ(57) Полезная модель относится к упаковке сигарет,в частности, к гигиеничной коробке для сигарет,которая позволяет предотвратить контакт пальцев с фильтрующим мундштуком и, таким образом, из бежать распространения микробов с пальцев в рот курящего. Гигиеничная коробка для сигарет состоит из корпуса с отверстием и крышки, причем отверстие ориентировано параллельно продольной оси упакованных сигарет и часть его выполнена в виде выреза в верхней части передней стенки корпуса коробки. Преимущество конструкции данной коробки для сигарет заключается в том, что человек имеет доступ к среднему участку сигареты и может извлечь е из коробки без контакта пальцев с фильтрующим мундштуком, тем самым предотвращается распространение микробов с пальцев в рот курящего через фильтрующий мундштук. Коробка для сигарет не только гигиенична, но и удобна в обращении, имеет эстетичный вид, проста в изготовлении и дешева. 177 Полезная модель относится к гигиеничной упаковке для сигарет, в частности, к гигиеничной коробке для сигарет, при использовании которой предотвращается контакт фильтрующих мундштуков сигарет с пальцами, чтобы избежать распространения микробов с пальцев в рот курящего через фильтрующий мундштук. В настоящее время для упаковки высококачественных сигарет используется обычно картонная коробка с откидывающейся крышкой вместимостью двадцать сигарет, но бывают также коробки для девяти, десяти, шестнадцати или другого количества сигарет. В известной коробке для сигарет предусмотрена крышка на короткой стороне прямоугольной коробки для сигарет, расположенной поперек продольной оси сигареты (патент РФ 2091283,кл. В 65 85/10, 1992). Недостатком такого типа коробки для сигарет является то, что для извлечения сигареты из коробки необходимо взяться пальцами за фильтрующий мундштук, что приводит к распространению микробов с пальцев на мундштук, а затем на губы и в рот курящего. Это приводит к повышенному риску возникновения инфекционного заболевания у курильщика. Хотя изначальная функция сигаретного мундштука заключалась в задерживании вредных веществ табачного дыма и предотвращении их попадания в человеческий организм, что должно в значительной степени служить для охраны здоровья курящих людей, известная конструкция коробки для сигарет превращает фильтрующий мундштук в средство, которое способствует попаданию вредного вещества в человеческий организм. Чтобы избежать этого, некоторые курильщики извлекают сигарету, открывая донную часть коробки и держа е за табачный конец, вместо того, чтобы извлекать сигарету, открыв крышку и взявшись за фильтр. Хотя такой прием и отвечает условиям санитарии, однако при манипуляции с открытым табачным концом можно легко просыпать из него табак или уронить сигарету, при вскрытии коробки пострадает е внешний вид, а также качество сигарет. Кроме того, такой прим является сложным. Задачей изобретения является создание коробки для сигарет новой конструкции, которая позволяет извлекать сигарету из коробки, держась за е центральный участок. Техническим результатом является удобство и гигиеничность при извлечении сигарет из коробки. Дополнительным техническим результатом является эстетичность и простота конструкции предлагаемого устройства, а также уверенность курильщиков в том, что исключен контакт пальцев с фильтрующим мундштуком, и таким образом предотвращено распространение микробов с пальцев в рот через фильтрующий мундштук. Достигается это тем, что гигиеничной коробке для сигарет, содержащей крышку и корпус, имеющий переднюю, заднюю, две боковые стенки, дно и отверстие, согласно полезной модели отверстие выполнено на длинной стороне корпуса, которая расположена параллельно продольной оси упакован ных в ней сигарет сторона с отверстием закрывается крышкой, которая соединена с корпусом коробки с возможностью откидывания и образует с ним одно целое в верхней части передней стенки корпуса выполнен вырез и в верхней части боковой стенки корпуса сделан срез для удобного извлечения сигарет сторона корпуса с отверстием имеет закрытый участок, расположенный на противоположном от среза конце корпус снабжен перфорированными линиями, которые легко разрываются с образованием указанного выреза на передней стенке корпуса,множество перфорированных линий, которые выполнены одна за другой в направлении увеличения выреза, чтобы глубина выреза была достаточной для извлечения сигарет из коробки в донной части коробки может быть помещен упругий лист, или натяжная лента для того, чтобы можно было доставать сигареты со дна коробки, при этом один конец натяжной ленты приклеен к внутреннему верхнему краю задней стенки корпуса коробки, а другой конец протянут до выреза на передней стенке корпуса коробки внутри корпуса коробки размещен вкладыш, на вкладыше выполнены указанные вырез и срез для удобного извлечения сигарет из коробки закрытый участок на той стороне коробки, где находится отверстие, образован отогнутыми и скрепленными выступающими частями вкладыша один конец упругого листа может быть прикреплен между вкладышем и внутренней поверхностью корпуса коробки упругий лист образован жестким листом,под которым размещена пружина. Преимущество предлагаемой коробки для сигарет заключается в е высокой гигиеничности, что позволяет курящим иметь полную уверенность в том, что исключается контакт пальцев с фильтрующим мундштуком, и таким образом предотвращается распространение микробов с пальцев в рот курящего через фильтрующий мундштук. Кроме того,эта коробка для сигарет имеет простую конструкцию, является удобной в обращении и изысканной по виду. Фиг. 1 - общий вид коробки для сигарет. Фиг. 2 - вкладыш в развернутом виде (выкройка) пунктиром показаны линии сгиба. Фиг. 3 - общий вид коробки для сигарет с перфорированными линиями на корпусе коробки для увеличения выреза. Фиг. 4 - общий вид коробки для сигарет с натяжной лентой, протянутой по дну корпуса коробки. 1 Корпус коробки 2 Крышка коробки 3 Вкладыш 4 Вырез 5 Срез 6 Фильтрующий мундштук 7 Сигарета 8 Упругий лист 9 Закрытый участок 10 Выступающая часть 11 Перфорированная линия 12 Натяжная лента 2 177 Гигиеничная коробка включает корпус 1, крышку 2, вкладыш 3, вырез 4, срез 5, упругий лист 8,закрытый участок 9, образованный выступающими частями 10, перфорированные линии 11 и натяжную ленту 12. Корпус 1 коробки и крышка 2 коробки могут быть выполнены как одно целое или отдельно друг от друга. Отверстие для выемки сигарет ориентировано параллельно продольной оси упакованных в коробку сигарет, так что через отверстие открыт доступ к центральному участку сигарет. Отверстие для выемки сигарет выполнено с углублением в виде выреза 4 на передней стенке корпуса, предпочтительно посредине стенки, что предоставляет возможность доставать сигарету пальцами через вырез и затем вынимать е. Вырез может быть выполнен с возможностью ступенчатого удлинения. Для этого вырез 4 может быть закрыт листом тонкой бумагой,один конец которого прикреплен к коробке с одной стороны выреза, или вырез 4 может быть увеличен при удалении легко отрываемых участков корпуса коробки, заключенных между перфорированными линиями предусмотрен ряд перфорированных линий 11 вдоль продольного направления выреза 4,соответствующая часть корпуса коробки отрывается по перфорированным линиям, выбранным таким образом, чтобы глубина выреза 4 была достаточной для извлечения сигарет из коробки. Когда крышка 2 коробки подсоединена к корпусу 1 коробки с образованием одного целого, она может откидываться. На боковой стенке корпуса коробки 1 предусмотрен срез 5 для удобного извлечения сигарет. Глубина среза 5 от верха корпуса незначительно превышает поперечное сечение сигареты, или срез 5 может быть большего размера, что достигается отрезанием верхней открытой части боковой стороны корпуса. Предусмотрен закрытый участок 9 с открывающейся стороны коробки, под которым помещаются открытые концы сигарет, благодаря чему можно не только защитить открытые концы сигарет, но и предотвратить выпадение всех сигарет из коробки при извлечении их из донной части коробки посредством переворачивания коробки. Кроме того, когда размещают упругий лист 8 или натяжную ленту 12 на противоположной стороне от отверстия коробки, закрытый участок позволяет избежать выбрасывания или вытягивания всех сигарет. На противоположной от отверстия стороне(т. е. в донной части корпуса коробки) корпуса 1 коробки помещается упругий лист, который может толкать сигареты из нижнего слоя к верхнему слою у отверстия, или размещается натяжная лента 12 для подъма сигарет из донной части корпуса 1 коробки, при этом один конец натяжной ленты 12 приклеен изнутри к верхнему концу задней стенки корпуса 1 коробки, а другой конец протянут к вырезу на передней стенке корпуса коробки и простирается до верха корпуса 1 коробки, что удобно для удержания натяжной ленты 12 у выреза и для извлечения сигарет 7. Вкладыш 3 размещен внутри корпуса 1 коробки для увеличения его прочности, закрытый участок 9 образован вкладышем на верхнем конце кор пуса 1 коробки и может удерживать сигареты внутри коробки при открывании коробки в случае, когда крышка 2 коробки и корпус 1 коробки выполнены как одно целое. Вырез 4 на передней стенке корпуса вырезан на вкладыше 3 срез 5 на боковой стенке корпуса коробки для удобного извлечения сигарет сделан на вкладыше и может простираться до кромки выреза 4. Выступающая часть 10 вкладыша 3 складывается к другой выступающей частью 10 вкладыша 3 для образования закрытого участка 9 на одном конце узкой длинной стороны корпуса 1 коробки. Один конец упругого листа 8 прикреплен между вкладышем 3 и внутренней поверхностью корпуса 1 коробки. Упругий лист 8 образован жестким листом с установленной под ним пружиной (на фиг. отсутствует), которая может быть закреплена в донной части корпуса 1 коробки, при этом сигареты размещаются на жестком листе. Настоящее техническое решение не ограничивается вышеприведенными вариантами воплощения,но включает также любые эквивалентные модификации. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Гигиеничная коробка для сигарет, содержащая крышку и корпус с передней стенкой, задней стенкой, двумя боковыми стенками, дном и отверстием,отличающаяся тем, что отверстие выполнено на той стороне корпуса, которая ориентирована параллельно продольной оси расположения сигарет в коробке и закрывается крышкой, в верхней части передней стенки корпуса выполнен вырез и в верхней части боковой стенки корпуса сделан срез для удобного извлечения сигарет, а на стороне корпуса с отверстием имеется закрытый участок корпуса на противоположном от среза конце. 2. Гигиеничная коробка для сигарет по п. 1, отличающаяся тем, что крышка коробки соединена с корпусом коробки с возможностью откидывания и образует с ним одно целое. 3. Гигиеничная коробка для сигарет по п. 1, отличающаяся тем, что указанный вырез образуется при легком разрывании перфорированных линий,выполненных на корпусе коробки, множество которых расположено вдоль продольного направления выреза, так что глубина выреза является достаточной для извлечения сигарет из коробки. 4. Гигиеничная коробка для сигарет по п. 1, 2 или 3, отличающаяся тем, что она снабжена упругим листом, размещенным в донной части корпуса коробки, или натяжной лентой для захвата сигарет на дне коробки, при этом один конец натяжной ленты приклеен изутри к верхнему краю задней стенки корпуса коробки, а другой конец протянут к вырезу на передней стенке корпуса коробки. 5. Гигиеничная коробка для сигарет по п. 1, отличающаяся тем, что она снабжена вкладышем,размещенным внутри корпуса коробки, причем указанный вырез на передней стенке корпуса коробки выполнен на вкладыше. 3 177 6. Гигиеничная коробка для сигарет по п. 5, отличающаяся тем, что указанный срез на боковой стенке корпуса коробки выполнен на вкладыше. 7. Гигиеничная коробка для сигарет по п. 6, отличающаяся тем, что указанный закрытый участок на стороне с отверстием образован соединением двух выступающих частей вкладыша. 8. Гигиеничная коробка для сигарет по п. 6 или 7, отличающаяся тем, что она снабжена упругим листом, размещенным в донной части корпуса коробки, или натяжной лентой для захвата сигарет на дне коробки, при этом один конец натяжной ленты приклеен изнутри к верхнему краю задней стенки корпуса коробки, а другой конец протянут к вырезу на передней стенке корпуса коробки. 9. Гигиеничная коробка для сигарет по п. 8, отличающаяся тем, что один конец упругого листа прикреплен между вкладышем и внутренней поверхностью корпуса коробки, причем упругий лист изготовлен из жесткого листа, под которым размещена пружина.
