Полка кроссовая

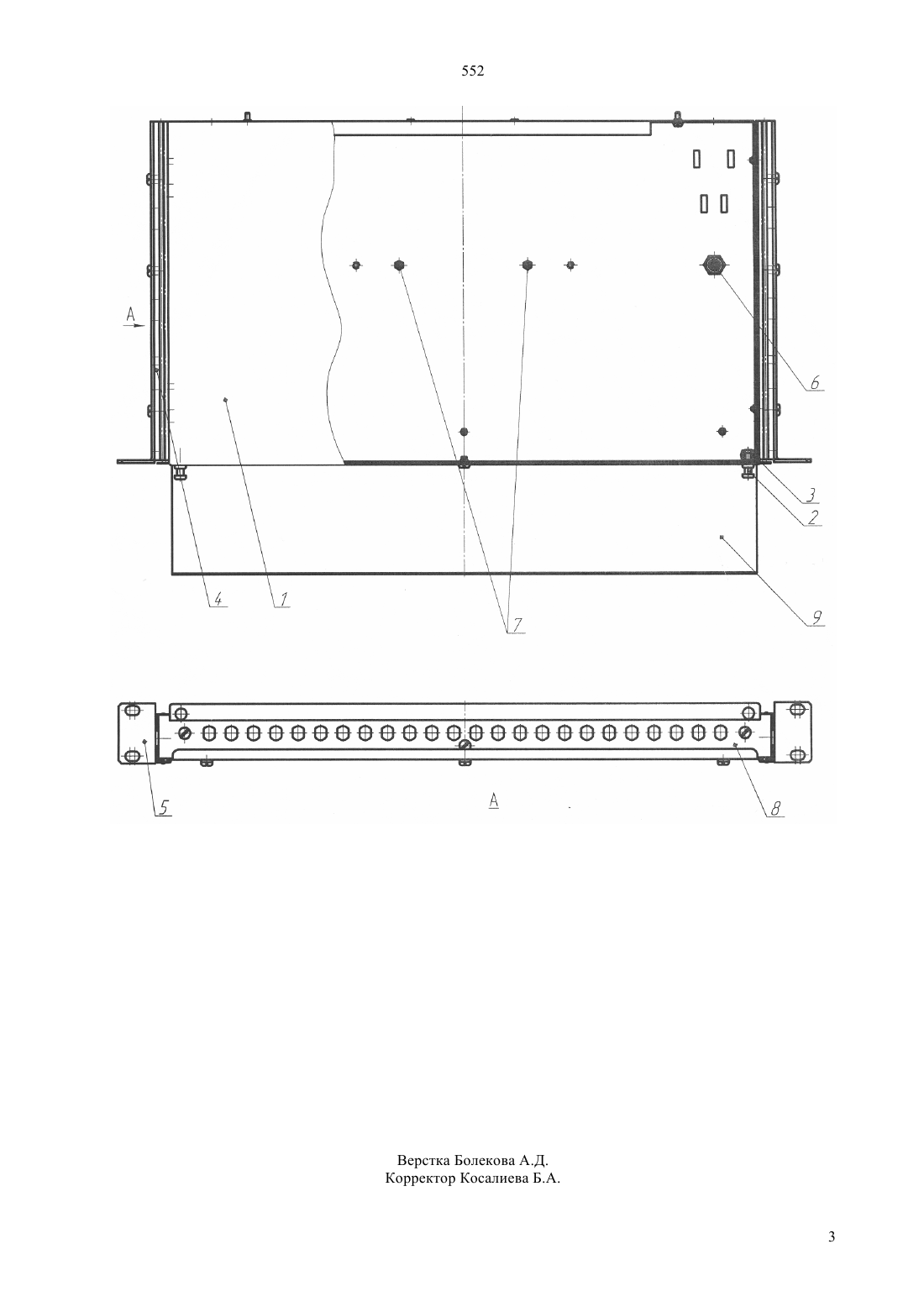

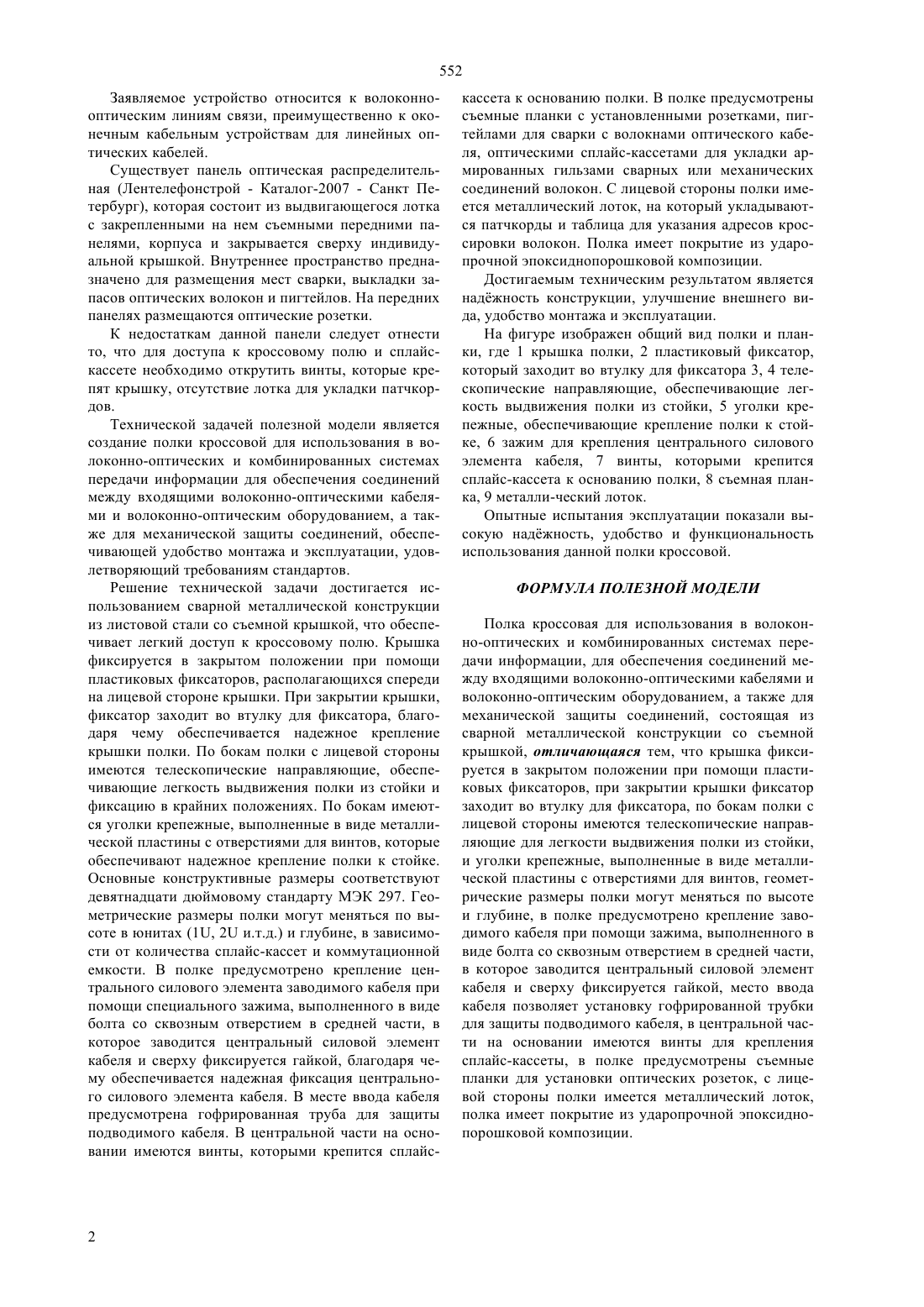

(51) 01 11/22 (2009.01) 02 3/32 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ обеспечивающие надежное крепление крышки полки. По бокам полки с лицевой стороны имеются телескопические направляющие, для легкости выдвижения полки из стойки и фиксации в крайних положениях. По бокам имеются уголки крепежные,выполненные в виде металлической пластины с отверстиями для винтов. Геометрические размеры полки могут меняться по высоте в юнитах и глубине. В полке предусмотрено крепление заводимого кабеля при помощи зажима, выполненного в виде болта со сквозным отверстием в средней части. В месте ввода кабеля предусмотрена гофрированная труба для защиты подводимого кабеля. В центральной части на основании имеются винты, которыми крепится сплайс-кассета к основанию полки. В полке предусмотрены съемные планки с установленными розетками, пигтейлами для сварки с волокнами оптического кабеля, оптическими сплайс-кассетами для укладки армированных гильзами сварных или механических соединений волокон. С лицевой стороны полки имеется металлический лоток. Полка имеет покрытие из ударопрочной эпоксиднопорошковой композиции. Достигаемым техническим результатом является наджность конструкции, улучшение внешнего вида, удобство монтажа и эксплуатации.(72) Клюев Сергей Николаевич Затонный Виталий Ильич(57) Полезная модель относится к волоконнооптическим линиям связи, преимущественно к оконечным кабельным устройствам для линейных оптических кабелей. Технической задачей полезной модели является создание полки кроссовой для использования в волоконно-оптических и комбинированных системах передачи информации, обеспечивающей удобство монтажа и эксплуатации, удовлетворяющий требованиям стандартов. Решение технической задачи достигается использованием сварной металлической конструкции со съемной крышкой. Крышка фиксируется в закрытом положении при помощи пластиковых фиксаторов, которые заходят во втулку для фиксатора, 552 Заявляемое устройство относится к волоконнооптическим линиям связи, преимущественно к оконечным кабельным устройствам для линейных оптических кабелей. Существует панель оптическая распределительная (Лентелефонстрой - Каталог-2007 - Санкт Петербург), которая состоит из выдвигающегося лотка с закрепленными на нем съемными передними панелями, корпуса и закрывается сверху индивидуальной крышкой. Внутреннее пространство предназначено для размещения мест сварки, выкладки запасов оптических волокон и пигтейлов. На передних панелях размещаются оптические розетки. К недостаткам данной панели следует отнести то, что для доступа к кроссовому полю и сплайскассете необходимо открутить винты, которые крепят крышку, отсутствие лотка для укладки патчкордов. Технической задачей полезной модели является создание полки кроссовой для использования в волоконно-оптических и комбинированных системах передачи информации для обеспечения соединений между входящими волоконно-оптическими кабелями и волоконно-оптическим оборудованием, а также для механической защиты соединений, обеспечивающей удобство монтажа и эксплуатации, удовлетворяющий требованиям стандартов. Решение технической задачи достигается использованием сварной металлической конструкции из листовой стали со съемной крышкой, что обеспечивает легкий доступ к кроссовому полю. Крышка фиксируется в закрытом положении при помощи пластиковых фиксаторов, располагающихся спереди на лицевой стороне крышки. При закрытии крышки,фиксатор заходит во втулку для фиксатора, благодаря чему обеспечивается надежное крепление крышки полки. По бокам полки с лицевой стороны имеются телескопические направляющие, обеспечивающие легкость выдвижения полки из стойки и фиксацию в крайних положениях. По бокам имеются уголки крепежные, выполненные в виде металлической пластины с отверстиями для винтов, которые обеспечивают надежное крепление полки к стойке. Основные конструктивные размеры соответствуют девятнадцати дюймовому стандарту МЭК 297. Геометрические размеры полки могут меняться по высоте в юнитах (1, 2 и.т.д.) и глубине, в зависимости от количества сплайс-кассет и коммутационной емкости. В полке предусмотрено крепление центрального силового элемента заводимого кабеля при помощи специального зажима, выполненного в виде болта со сквозным отверстием в средней части, в которое заводится центральный силовой элемент кабеля и сверху фиксируется гайкой, благодаря чему обеспечивается надежная фиксация центрального силового элемента кабеля. В месте ввода кабеля предусмотрена гофрированная труба для защиты подводимого кабеля. В центральной части на основании имеются винты, которыми крепится сплайс 2 кассета к основанию полки. В полке предусмотрены съемные планки с установленными розетками, пигтейлами для сварки с волокнами оптического кабеля, оптическими сплайс-кассетами для укладки армированных гильзами сварных или механических соединений волокон. С лицевой стороны полки имеется металлический лоток, на который укладываются патчкорды и таблица для указания адресов кроссировки волокон. Полка имеет покрытие из ударопрочной эпоксиднопорошковой композиции. Достигаемым техническим результатом является наджность конструкции, улучшение внешнего вида, удобство монтажа и эксплуатации. На фигуре изображен общий вид полки и планки, где 1 крышка полки, 2 пластиковый фиксатор,который заходит во втулку для фиксатора 3, 4 телескопические направляющие, обеспечивающие легкость выдвижения полки из стойки, 5 уголки крепежные, обеспечивающие крепление полки к стойке, 6 зажим для крепления центрального силового элемента кабеля, 7 винты, которыми крепится сплайс-кассета к основанию полки, 8 съемная планка, 9 металли-ческий лоток. Опытные испытания эксплуатации показали высокую наджность, удобство и функциональность использования данной полки кроссовой. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Полка кроссовая для использования в волоконно-оптических и комбинированных системах передачи информации, для обеспечения соединений между входящими волоконно-оптическими кабелями и волоконно-оптическим оборудованием, а также для механической защиты соединений, состоящая из сварной металлической конструкции со съемной крышкой, отличающаяся тем, что крышка фиксируется в закрытом положении при помощи пластиковых фиксаторов, при закрытии крышки фиксатор заходит во втулку для фиксатора, по бокам полки с лицевой стороны имеются телескопические направляющие для легкости выдвижения полки из стойки,и уголки крепежные, выполненные в виде металлической пластины с отверстиями для винтов, геометрические размеры полки могут меняться по высоте и глубине, в полке предусмотрено крепление заводимого кабеля при помощи зажима, выполненного в виде болта со сквозным отверстием в средней части,в которое заводится центральный силовой элемент кабеля и сверху фиксируется гайкой, место ввода кабеля позволяет установку гофрированной трубки для защиты подводимого кабеля, в центральной части на основании имеются винты для крепления сплайс-кассеты, в полке предусмотрены съемные планки для установки оптических розеток, с лицевой стороны полки имеется металлический лоток,полка имеет покрытие из ударопрочной эпоксиднопорошковой композиции.
