Передвижная лаборатория для обслуживания и ремонта топливной аппаратуры дизельных двигателей

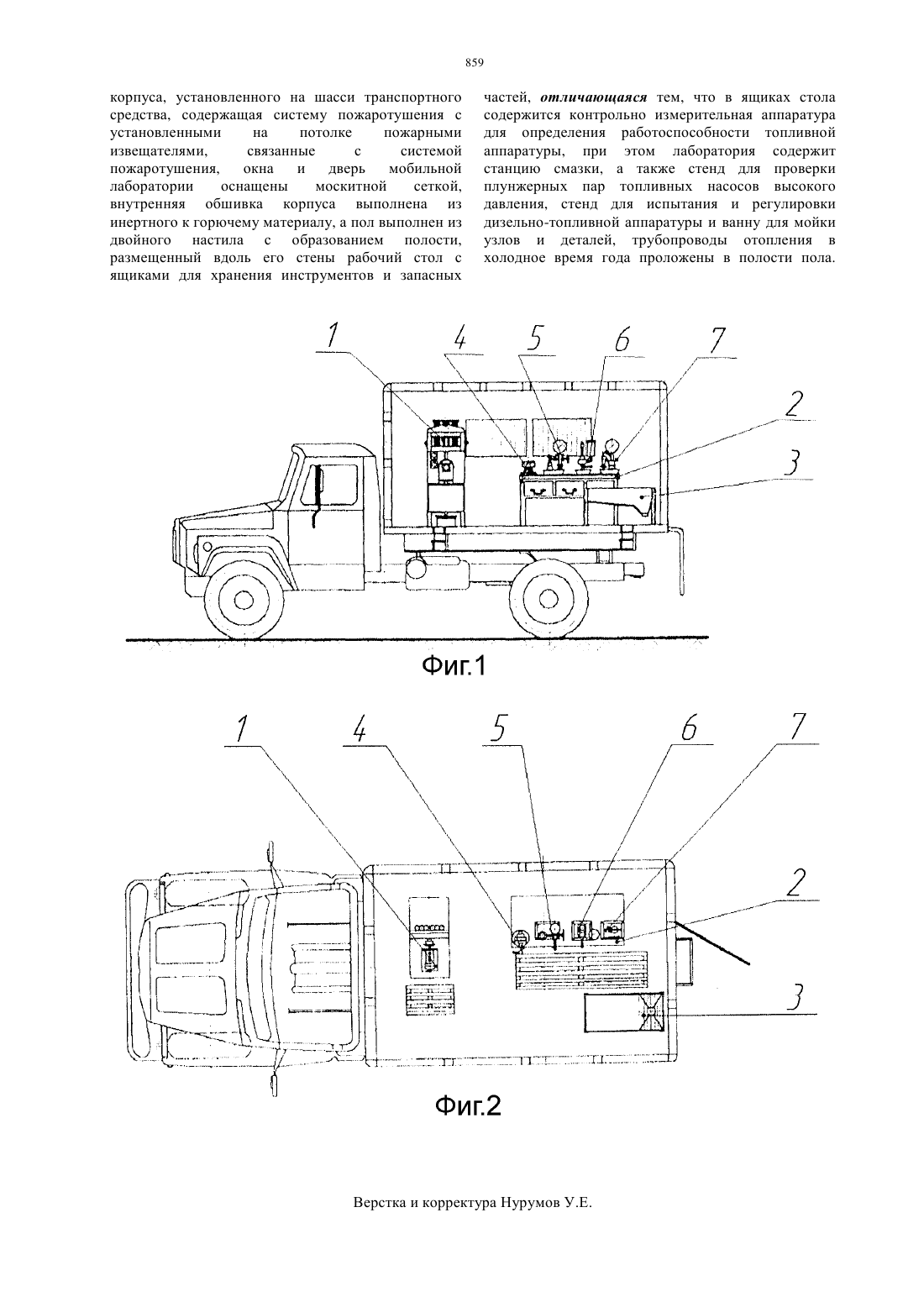

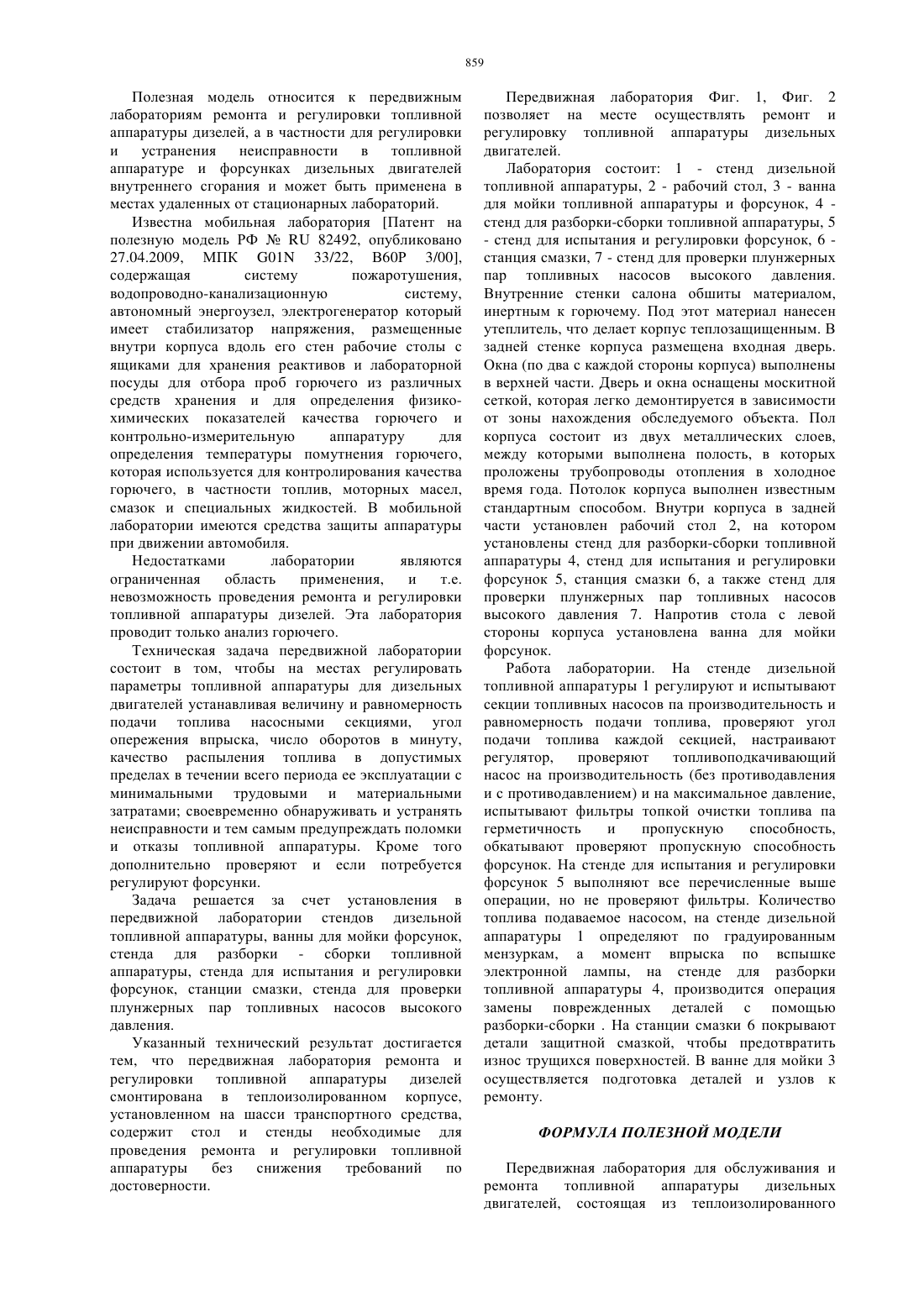

(51) 01 33/22 (2011.01) 60 3/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ качества распыления топлива в допустимых пределах в течении всего периода эксплуатации топливной аппаратуры для дизельных двигателей,решается за счет установления стендов дизельной топливной аппаратуры, стенд для разборки - сборки топливной аппаратуры, стенд для испытания и регулировки форсунок, станция смазки, стенд для проверки плунжерных пар топливных насосов высокого давления. Указанный технический результат достигается тем, что передвижная лаборатория ремонта и регулировки топливной аппаратуры дизелей смонтирована в топливоизолированиом корпусе, установленном на шасси транспортного средства, содержит стол и стенды необходимые для проведения ремонта и регулировки топливной аппаратуры. Изобретение сокращает время проведения ремонта и регулировки топливной аппаратуры без снижения требований по достоверности.(72) Абдыкрм Глназ Абдусалямов Нурлан Нурбекович Аккасова Анель Жаннатбековна ожамлова Самал Сейфулинызы Дрбаев уаныш Болатбеклы(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И.Сатпаева Министерства образования и науки Республики Казахстан(54) ПЕРЕДВИЖНАЯ ЛАБОРАТОРИЯ ДЛЯ ОБСЛУЖИВАНИЯ И РЕМОНТА ТОПЛИВНОЙ АППАРАТУРЫ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ(57) Регулирование величины и равномерности подачи топлива насосными секциями, угла опережения впрыска, числа оборотов в минуту, 859 Полезная модель относится к передвижным лабораториям ремонта и регулировки топливной аппаратуры дизелей, а в частности для регулировки и устранения неисправности в топливной аппаратуре и форсунках дизельных двигателей внутреннего сгорания и может быть применена в местах удаленных от стационарных лабораторий. Известна мобильная лаборатория Патент на полезную модель РФ 82492, опубликовано 27.04.2009, МПК 01 33/22, В 60 Р 3/00,содержащая систему пожаротушения,водопроводно-канализационную систему,автономный энергоузел, электрогенератор который имеет стабилизатор напряжения, размещенные внутри корпуса вдоль его стен рабочие столы с ящиками для хранения реактивов и лабораторной посуды для отбора проб горючего из различных средств хранения и для определения физикохимических показателей качества горючего и контрольно-измерительную аппаратуру для определения температуры помутнения горючего,которая используется для контролирования качества горючего, в частности топлив, моторных масел,смазок и специальных жидкостей. В мобильной лаборатории имеются средства защиты аппаратуры при движении автомобиля. Недостатками лаборатории являются ограниченная область применения,и т.е. невозможность проведения ремонта и регулировки топливной аппаратуры дизелей. Эта лаборатория проводит только анализ горючего. Техническая задача передвижной лаборатории состоит в том, чтобы на местах регулировать параметры топливной аппаратуры для дизельных двигателей устанавливая величину и равномерность подачи топлива насосными секциями, угол опережения впрыска, число оборотов в минуту,качество распыления топлива в допустимых пределах в течении всего периода ее эксплуатации с минимальными трудовыми и материальными затратами своевременно обнаруживать и устранять неисправности и тем самым предупреждать поломки и отказы топливной аппаратуры. Кроме того дополнительно проверяют и если потребуется регулируют форсунки. Задача решается за счет установления в передвижной лаборатории стендов дизельной топливной аппаратуры, ванны для мойки форсунок,стенда для разборки - сборки топливной аппаратуры, стенда для испытания и регулировки форсунок, станции смазки, стенда для проверки плунжерных пар топливных насосов высокого давления. Указанный технический результат достигается тем, что передвижная лаборатория ремонта и регулировки топливной аппаратуры дизелей смонтирована в теплоизолированном корпусе,установленном на шасси транспортного средства,содержит стол и стенды необходимые для проведения ремонта и регулировки топливной аппаратуры без снижения требований по достоверности. Передвижная лаборатория Фиг. 1, Фиг. 2 позволяет на месте осуществлять ремонт и регулировку топливной аппаратуры дизельных двигателей. Лаборатория состоит 1 - стенд дизельной топливной аппаратуры, 2 - рабочий стол, 3 - ванна для мойки топливной аппаратуры и форсунок, 4 стенд для разборки-сборки топливной аппаратуры, 5- стенд для испытания и регулировки форсунок, 6 станция смазки, 7 - стенд для проверки плунжерных пар топливных насосов высокого давления. Внутренние стенки салона обшиты материалом,инертным к горючему. Под этот материал нанесен утеплитель, что делает корпус теплозащищенным. В задней стенке корпуса размещена входная дверь. Окна (по два с каждой стороны корпуса) выполнены в верхней части. Дверь и окна оснащены москитной сеткой, которая легко демонтируется в зависимости от зоны нахождения обследуемого объекта. Пол корпуса состоит из двух металлических слоев,между которыми выполнена полость, в которых проложены трубопроводы отопления в холодное время года. Потолок корпуса выполнен известным стандартным способом. Внутри корпуса в задней части установлен рабочий стол 2, на котором установлены стенд для разборки-сборки топливной аппаратуры 4, стенд для испытания и регулировки форсунок 5, станция смазки 6, а также стенд для проверки плунжерных пар топливных насосов высокого давления 7. Напротив стола с левой стороны корпуса установлена ванна для мойки форсунок. Работа лаборатории. На стенде дизельной топливной аппаратуры 1 регулируют и испытывают секции топливных насосов па производительность и равномерность подачи топлива, проверяют угол подачи топлива каждой секцией, настраивают регулятор,проверяют топливоподкачивающий насос на производительность (без противодавления и с противодавлением) и на максимальное давление,испытывают фильтры топкой очистки топлива па герметичность и пропускную способность,обкатывают проверяют пропускную способность форсунок. На стенде для испытания и регулировки форсунок 5 выполняют все перечисленные выше операции, но не проверяют фильтры. Количество топлива подаваемое насосом, на стенде дизельной аппаратуры 1 определяют по градуированным мензуркам, а момент впрыска по вспышке электронной лампы, на стенде для разборки топливной аппаратуры 4, производится операция замены поврежденных деталей с помощью разборки-сборки . На станции смазки 6 покрывают детали защитной смазкой, чтобы предотвратить износ трущихся поверхностей. В ванне для мойки 3 осуществляется подготовка деталей и узлов к ремонту. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Передвижная лаборатория для обслуживания и ремонта топливной аппаратуры дизельных двигателей, состоящая из теплоизолированного корпуса, установленного на шасси транспортного средства, содержащая систему пожаротушения с установленными на потолке пожарными извещателями,связанные с системой пожаротушения,окна и дверь мобильной лаборатории оснащены москитной сеткой,внутренняя обшивка корпуса выполнена из инертного к горючему материалу, а пол выполнен из двойного настила с образованием полости,размещенный вдоль его стены рабочий стол с ящиками для хранения инструментов и запасных частей, отличающаяся тем, что в ящиках стола содержится контрольно измерительная аппаратура для определения работоспособности топливной аппаратуры, при этом лаборатория содержит станцию смазки, а также стенд для проверки плунжерных пар топливных насосов высокого давления, стенд для испытания и регулировки дизельно-топливной аппаратуры и ванну для мойки узлов и деталей, трубопроводы отопления в холодное время года проложены в полости пола.
