Пассажирский вагон с люлькой для грудных детей

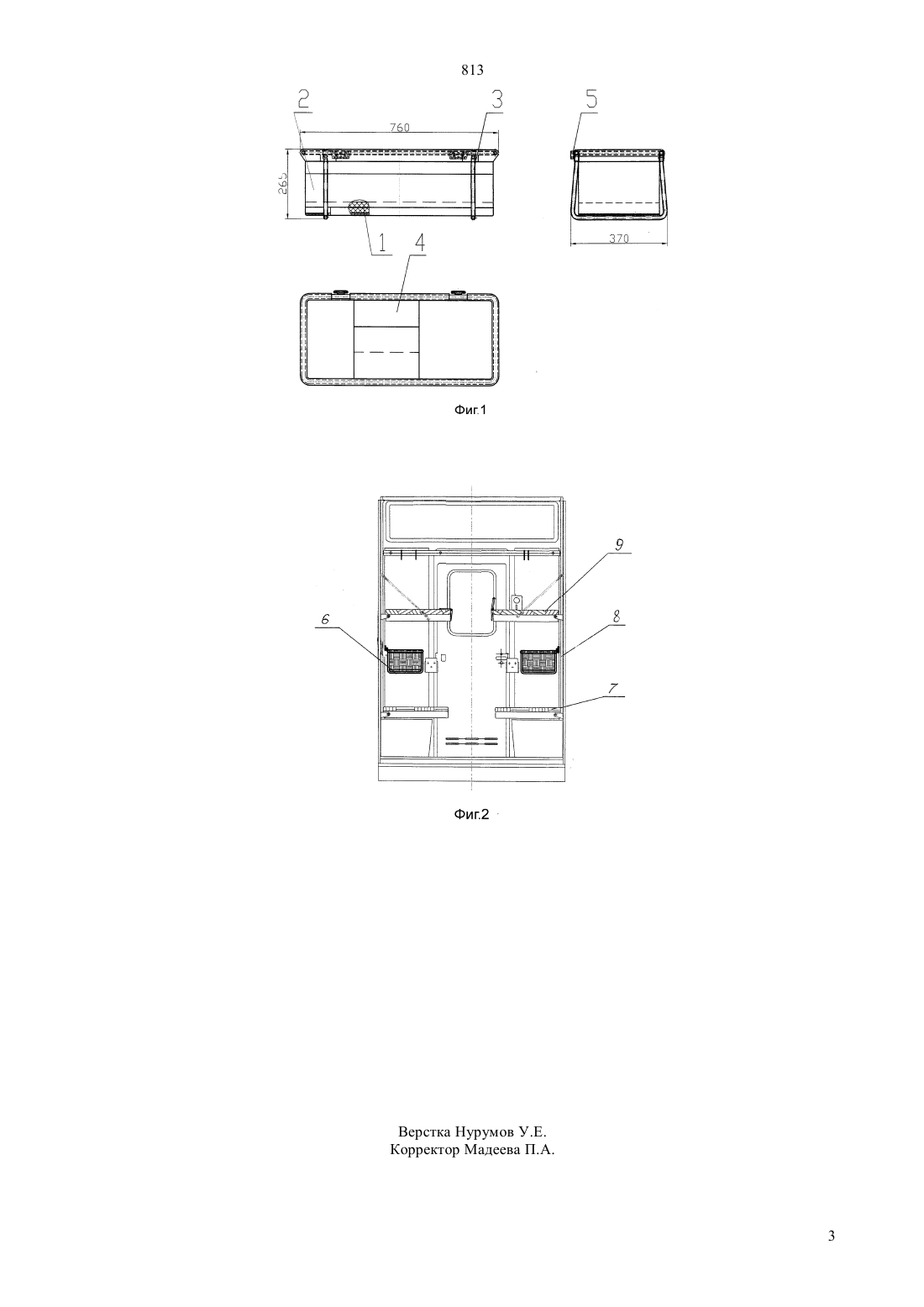

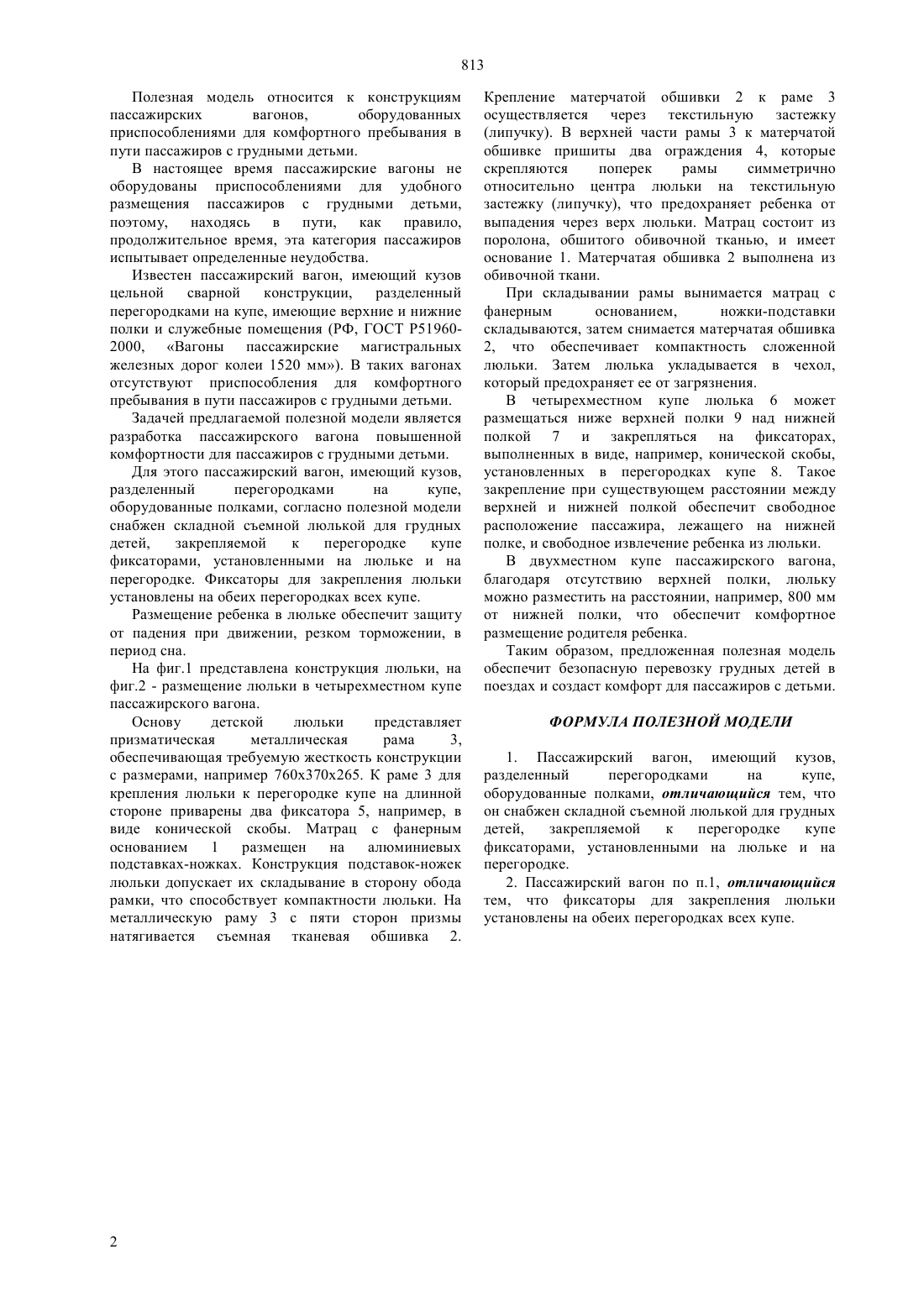

(51) 61 31/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ приспособлениями для комфортного пребывания в пути пассажиров с грудными детьми. Пассажирский вагон,имеющий кузов,разделенный перегородками на купе,оборудованные полками, снабжен складной съемной люлькой для грудных детей, закрепляемой к перегородке купе фиксаторами, установленными на люльке и на перегородке. Предложенная полезная модель обеспечит безопасную перевозку грудных детей в поездах и создаст комфорт для пассажиров с детьми.(72) Алияров Бирлесбек Каниевич Аюбаева Нелли Шаяхметовна Тараненко Виктор Иванович(56) РФ, ГОСТ Р 51960-2000, Вагоны пассажирские магистральных железных дорого колеи 1520 мм(54) ПАССАЖИРСКИЙ ВАГОН С ЛЮЛЬКОЙ ДЛЯ ГРУДНЫХ ДЕТЕЙ(57) Полезная модель относится к конструкциям пассажирских вагонов,оборудованных 813 Полезная модель относится к конструкциям пассажирских вагонов,оборудованных приспособлениями для комфортного пребывания в пути пассажиров с грудными детьми. В настоящее время пассажирские вагоны не оборудованы приспособлениями для удобного размещения пассажиров с грудными детьми,поэтому, находясь в пути, как правило,продолжительное время, эта категория пассажиров испытывает определенные неудобства. Известен пассажирский вагон, имеющий кузов цельной сварной конструкции, разделенный перегородками на купе, имеющие верхние и нижние полки и служебные помещения (РФ, ГОСТ Р 519602000, Вагоны пассажирские магистральных железных дорог колеи 1520 мм). В таких вагонах отсутствуют приспособления для комфортного пребывания в пути пассажиров с грудными детьми. Задачей предлагаемой полезной модели является разработка пассажирского вагона повышенной комфортности для пассажиров с грудными детьми. Для этого пассажирский вагон, имеющий кузов,разделенный перегородками на купе,оборудованные полками, согласно полезной модели снабжен складной съемной люлькой для грудных детей,закрепляемой к перегородке купе фиксаторами, установленными на люльке и на перегородке. Фиксаторы для закрепления люльки установлены на обеих перегородках всех купе. Размещение ребенка в люльке обеспечит защиту от падения при движении, резком торможении, в период сна. На фиг.1 представлена конструкция люльки, на фиг.2 - размещение люльки в четырехместном купе пассажирского вагона. Основу детской люльки представляет призматическая металлическая рама 3,обеспечивающая требуемую жесткость конструкции с размерами, например 760370265. К раме 3 для крепления люльки к перегородке купе на длинной стороне приварены два фиксатора 5, например, в виде конической скобы. Матрац с фанерным основанием 1 размещен на алюминиевых подставках-ножках. Конструкция подставок-ножек люльки допускает их складывание в сторону обода рамки, что способствует компактности люльки. На металлическую раму 3 с пяти сторон призмы натягивается съемная тканевая обшивка 2. Крепление матерчатой обшивки 2 к раме 3 осуществляется через текстильную застежку(липучку). В верхней части рамы 3 к матерчатой обшивке пришиты два ограждения 4, которые скрепляются поперек рамы симметрично относительно центра люльки на текстильную застежку (липучку), что предохраняет ребенка от выпадения через верх люльки. Матрац состоит из поролона, обшитого обивочной тканью, и имеет основание 1. Матерчатая обшивка 2 выполнена из обивочной ткани. При складывании рамы вынимается матрац с фанерным основанием,ножки-подставки складываются, затем снимается матерчатая обшивка 2, что обеспечивает компактность сложенной люльки. Затем люлька укладывается в чехол,который предохраняет ее от загрязнения. В четырехместном купе люлька 6 может размещаться ниже верхней полки 9 над нижней полкой 7 и закрепляться на фиксаторах,выполненных в виде, например, конической скобы,установленных в перегородках купе 8. Такое закрепление при существующем расстоянии между верхней и нижней полкой обеспечит свободное расположение пассажира, лежащего на нижней полке, и свободное извлечение ребенка из люльки. В двухместном купе пассажирского вагона,благодаря отсутствию верхней полки, люльку можно разместить на расстоянии, например, 800 мм от нижней полки, что обеспечит комфортное размещение родителя ребенка. Таким образом, предложенная полезная модель обеспечит безопасную перевозку грудных детей в поездах и создаст комфорт для пассажиров с детьми. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Пассажирский вагон, имеющий кузов,разделенный перегородками на купе,оборудованные полками, отличающийся тем, что он снабжен складной съемной люлькой для грудных детей,закрепляемой к перегородке купе фиксаторами, установленными на люльке и на перегородке. 2. Пассажирский вагон по п.1, отличающийся тем, что фиксаторы для закрепления люльки установлены на обеих перегородках всех купе.
