Ручной телескопический подъемник

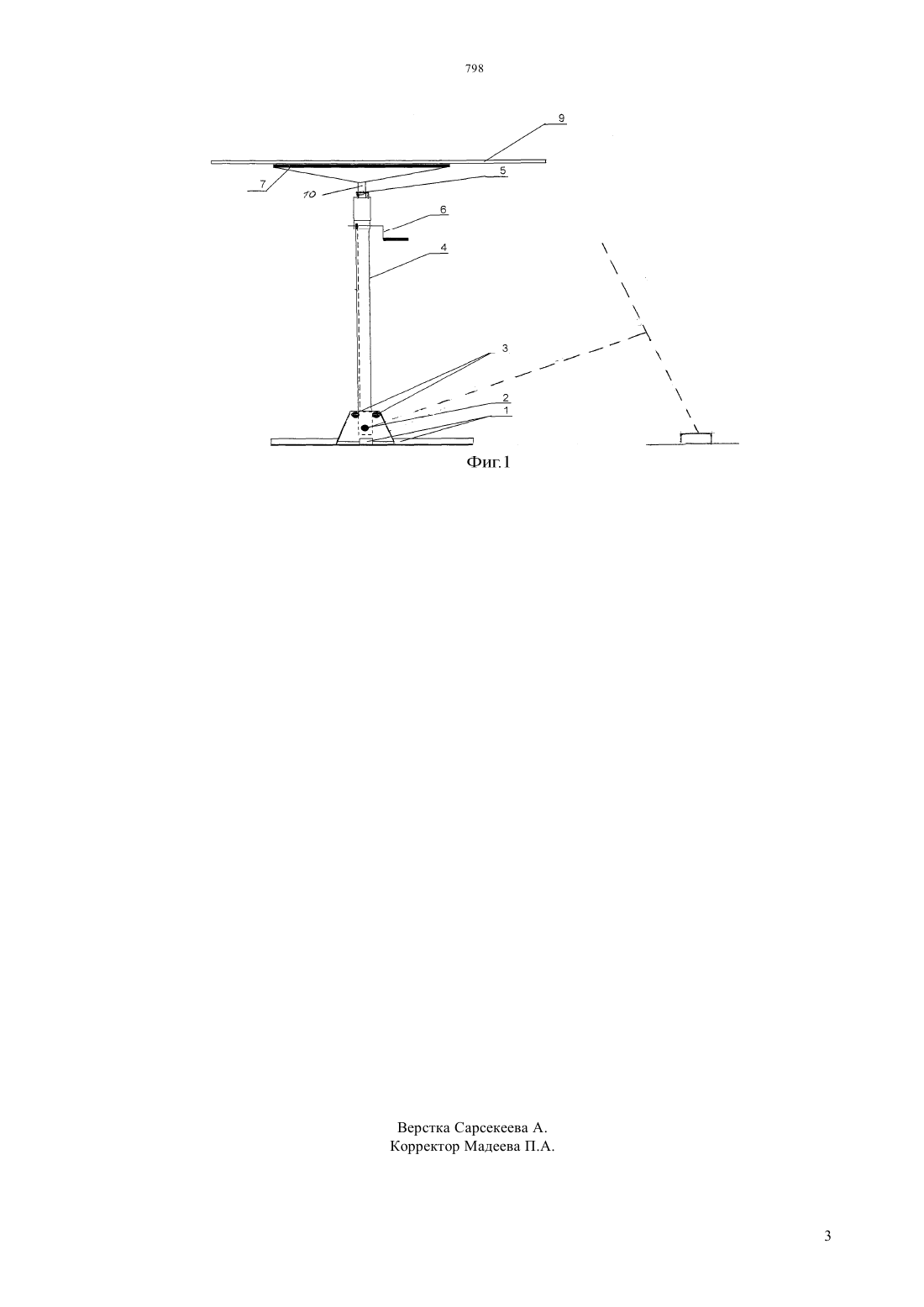

(51) 66 1/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ строительных форм, например для монтажа подвесных потолков, а также подъема различных изделий и материалов на небольшую высоту. Телескопический подъемник,содержащий основание,телескопические направляющие,грузовую площадку,причем направляющие выполнены в виде внешней трубы и размещенной в ней внутренней подвижной трубы, связанной гибким тросом с лебедкой с храповым механизмом,а внешняя труба в нижней части установлена на оси и снабжена фиксаторами.(72) Скорняков Анатолий Андреевич Самбурская Наталья Евгеньевна(57) Полезная модель относится к устройствам для подъема грузов, а именно к телескопическим подъемникам, и является ручным переносным инструментом,используемым для малых Полезная модель относится к устройствам для подъема грузов, а именно к телескопическим подъемникам, и является ручным переносным инструментом,используемым для малых строительных форм, например для монтажа подвесных потолков, а также подъема различных изделий и материалов на небольшую высоту. Для подъема и перемещения грузов широко используются различные конструкции подъемников,в том числе телескопических. Так, известен телескопический подъемник,содержащий основание, установленный на нем привод, грузовую площадку,телескопические направляющие,образованные внутренней, промежуточными и наружной цилиндрическими секциями и размещенный в секциях телескопический винт,причем последняя секция жестко связана с основанием (А.с. СССР 889602, кл. 66 1/06,оп.15.12.1981 г.). Устройство предназначено для монтажных работ или для объектов связи, где требуется значительная высота подъема. Данную конструкцию не целесообразно использовать при строительстве и ремонте малых объектов с небольшой высотой подъема, где удобно иметь ручной переносной инструмент. Задачей полезной модели является разработка конструкции ручного телескопического переносного подъемника,обеспечивающего подъем строительных изделий на небольшую высоту,например подвесных потолков, при строительстве и ремонте малых объектов, удобного в работе даже для одного работающего. Для этого в телескопическом подъемнике,содержащем основание,телескопические направляющие, грузовую площадку, согласно полезной модели телескопические направляющие выполнены в виде внешней трубы и размещенной в ней внутренней подвижной трубы, связанной гибким тросом с лебедкой с храповым механизмом,при этом наружная труба в нижней части установлена на оси и снабжена фиксаторами. На чертеже представлен предлагаемый подъемник. Подъемник содержит основание 1, внешнюю трубу 4, и размещенную в ней внутреннюю подвижную трубу 5, связанную гибким тросом с лебедкой 6 с храповым механизмом. Грузовая площадка 7 имеет ось 10, которая входит во внутреннюю подвижную трубу 5. Внешняя труба 4 установлена на оси 2 для обеспечения возможности наклона подъемника, фиксаторы 3 стабилизируют внешнюю трубу 4 в вертикальном положении. В случае подъема, например подвесных потолков (9), можно, наклонив подъемник,приложить их на грузовую поверхность и затем поднять. Для наклона подъемника, его расфиксируют с одной из сторон, затем его поднимают в вертикальное положение и снова фиксируют. Вращением лебедки 6 внутренняя труба 5 поднимает грузовую площадку 7 с размещенным на ней грузом. Для транспортирования подъемника он разбирается и переносится в соответствующем футляре (ящике). С помощью предлагаемого подъемника можно осуществлять работу в одиночку или вдвоем. Предлагаемый подъемник обеспечит необходимые действия при монтаже подвесных потолков, или подъем, например штукатурной смеси при работе со стенами или потолком. Разработанный ручной переносной инструмент может широко использоваться в малом строительстве и при осуществлении ремонтных работ. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Телескопический подъемник,содержащий основание,телескопические направляющие,грузовую площадку, отличающийся тем, что телескопические направляющие выполнены в виде внешней трубы и размещенной в ней внутренней подвижной трубы, связанной гибким тросом с лебедкой с храповым механизмом, при этом внешняя труба в нижней части установлена на оси и снабжена фиксаторами.
