Датчик уровня воды

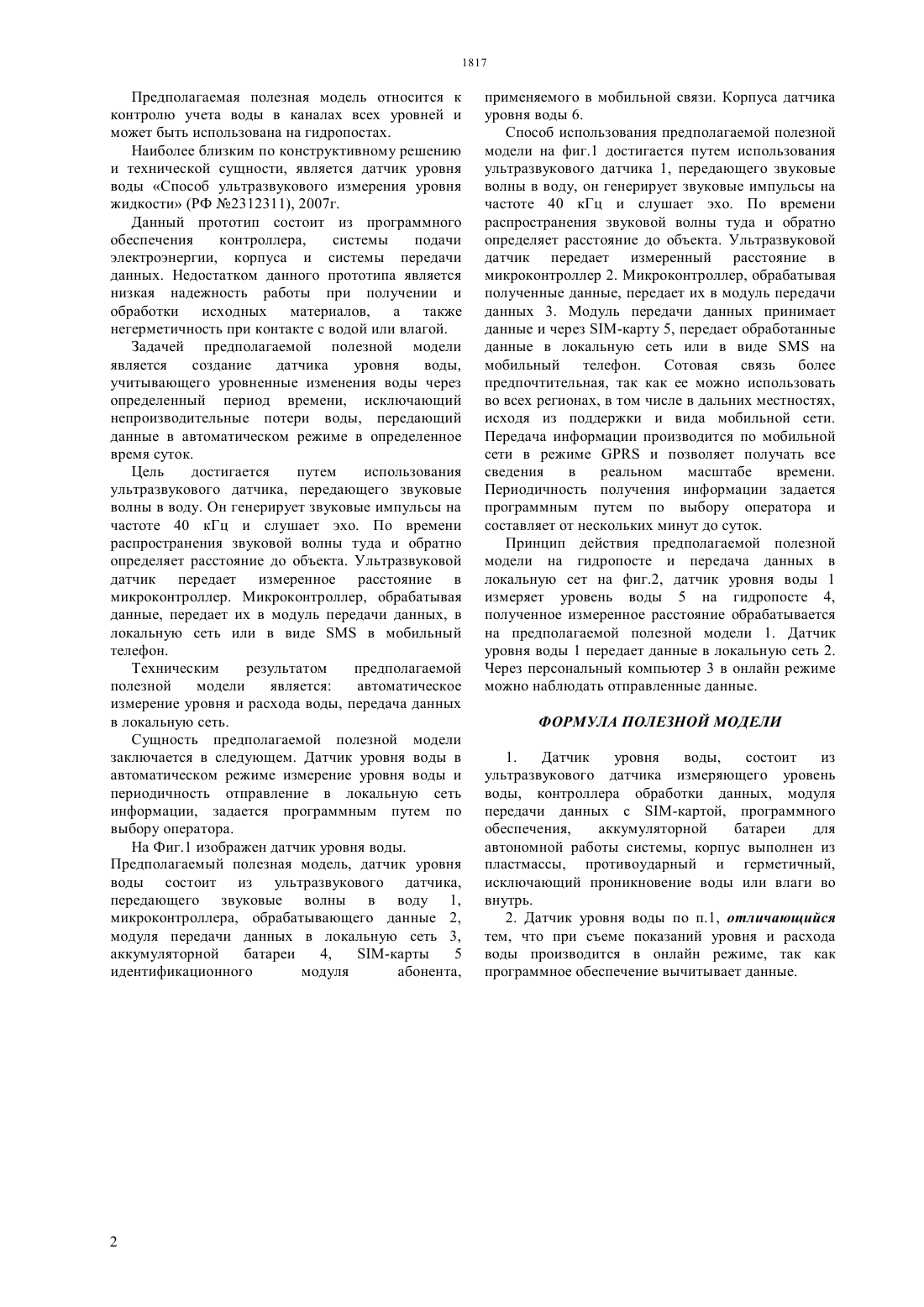

(51) 01 23/28 (2006.01) 01 23/68 (2006.01) 01 23/296 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Модель относится к области автоматизированных измерительных приборов для съема показаний на гидропостах. Предполагаемая полезная модель является компактной и карманной,датчик можно переставить с гидропоста на гидропост без каких-либо трудностей. Корпус датчика сделан из пластмассы, он меньше подвергается коррозии, чем металлический корпус,противоударный и герметичный, исключает проникновение воды или влаги во внутрь. Размер полезной модели 1309133 мм, вес не более 200 г. Применение автоматизированного датчика позволит точно и в реальном масштабе времени наблюдать за уровнем воды в динамике и полностью исключить ручной труд и субъективизм в съеме показаний.(72) Иманалиев Талат Кайратович Балгабаев Нурлан Нурмаханович Карлыханов Оразхан Карлыханович Ли Марина Анатольевна Бакбергенов Нурлан Нуржасарович Тажиева Трсынай Чайхсламовна(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский интитут водного хозяйства(57) Предпологаемая полезная модель состоящая,из ультразвукового датчика измеряющего уровень от воды до датчика, контроллера обработки данных и модуля передачи данных в локальную сеть. Предполагаемая полезная модель относится к контролю учета воды в каналах всех уровней и может быть использована на гидропостах. Наиболее близким по конструктивному решению и технической сущности, является датчик уровня воды Способ ультразвукового измерения уровня жидкости (РФ 2312311), 2007 г. Данный прототип состоит из программного обеспечения контроллера,системы подачи электроэнергии, корпуса и системы передачи данных. Недостатком данного прототипа является низкая надежность работы при получении и обработки исходных материалов, а также негерметичность при контакте с водой или влагой. Задачей предполагаемой полезной модели является создание датчика уровня воды,учитывающего уровненные изменения воды через определенный период времени, исключающий непроизводительные потери воды, передающий данные в автоматическом режиме в определенное время суток. Цель достигается путем использования ультразвукового датчика, передающего звуковые волны в воду. Он генерирует звуковые импульсы на частоте 40 кГц и слушает эхо. По времени распространения звуковой волны туда и обратно определяет расстояние до объекта. Ультразвуковой датчик передает измеренное расстояние в микроконтроллер. Микроконтроллер, обрабатывая данные, передает их в модуль передачи данных, в локальную сеть или в видев мобильный телефон. Техническим результатом предполагаемой полезной модели является автоматическое измерение уровня и расхода воды, передача данных в локальную сеть. Сущность предполагаемой полезной модели заключается в следующем. Датчик уровня воды в автоматическом режиме измерение уровня воды и периодичность отправление в локальную сеть информации, задается программным путем по выбору оператора. На Фиг.1 изображен датчик уровня воды. Предполагаемый полезная модель, датчик уровня воды состоит из ультразвукового датчика,передающего звуковые волны в воду 1,микроконтроллера, обрабатывающего данные 2,модуля передачи данных в локальную сеть 3,аккумуляторной батареи 4,-карты 5 идентификационного модуля абонента, 2 применяемого в мобильной связи. Корпуса датчика уровня воды 6. Способ использования предполагаемой полезной модели на фиг.1 достигается путем использования ультразвукового датчика 1, передающего звуковые волны в воду, он генерирует звуковые импульсы на частоте 40 кГц и слушает эхо. По времени распространения звуковой волны туда и обратно определяет расстояние до объекта. Ультразвуковой датчик передает измеренный расстояние в микроконтроллер 2. Микроконтроллер, обрабатывая полученные данные, передает их в модуль передачи данных 3. Модуль передачи данных принимает данные и через -карту 5, передает обработанные данные в локальную сеть или в видена мобильный телефон. Сотовая связь более предпочтительная, так как ее можно использовать во всех регионах, в том числе в дальних местностях,исходя из поддержки и вида мобильной сети. Передача информации производится по мобильной сети в режимеи позволяет получать все сведения в реальном масштабе времени. Периодичность получения информации задается программным путем по выбору оператора и составляет от нескольких минут до суток. Принцип действия предполагаемой полезной модели на гидропосте и передача данных в локальную сет на фиг.2, датчик уровня воды 1 измеряет уровень воды 5 на гидропосте 4,полученное измеренное расстояние обрабатывается на предполагаемой полезной модели 1. Датчик уровня воды 1 передает данные в локальную сеть 2. Через персональный компьютер 3 в онлайн режиме можно наблюдать отправленные данные. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Датчик уровня воды,состоит из ультразвукового датчика измеряющего уровень воды, контроллера обработки данных, модуля передачи данных с М-картой, программного обеспечения,аккумуляторной батареи для автономной работы системы, корпус выполнен из пластмассы, противоударный и герметичный,исключающий проникновение воды или влаги во внутрь. 2. Датчик уровня воды по п.1, отличающийся тем, что при съеме показаний уровня и расхода воды производится в онлайн режиме, так как программное обеспечение вычитывает данные.
