Устройство для регулирования уровня воды в закрытой дренажной сети

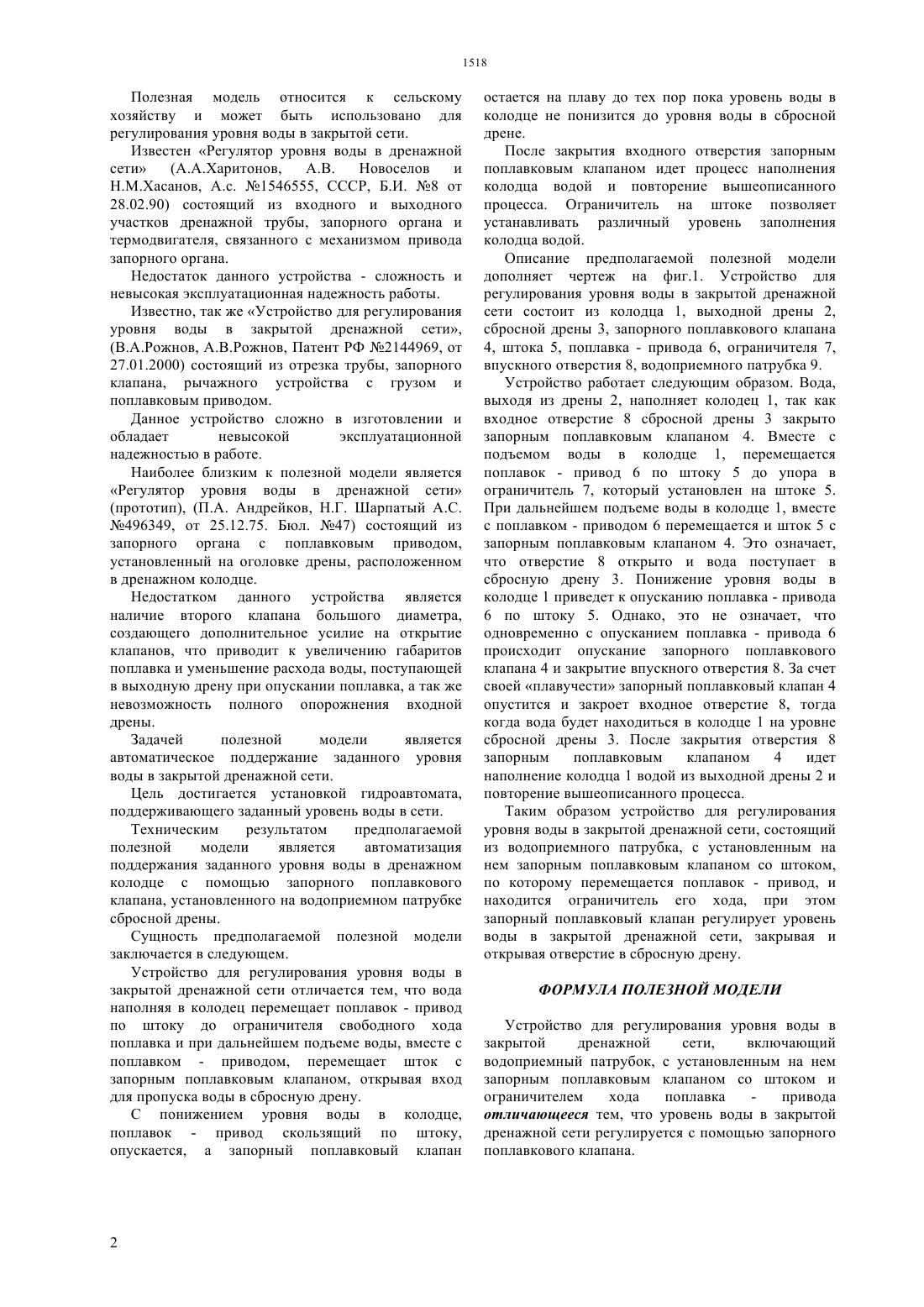

(51) 16 31/18 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Предлагаемая полезная модель относится к устройству для регулирования уровня воды в закрытой дренажной сети. Устройство отличается тем, что для регулирования уровня воды в закрытой дренажной сети, сбросная дрена содержит водоприемный патрубок с запорным поплавковым клапаном, соединенного со штоком, по которому свободно перемещается поплавок - привод. Поплавок - привод, связанный со штоком и запорным поплавковым клапаном, перемещается под напором поступающей в колодец воды и открывает отверстие во входную дрену. Данное устройство позволяет задавать и регулировать различный уровень дренажных вод и найдет широкое применение при прокладке дренажа в мелиорации.(72) Абдураманов Нурлан Абдуманапович Хе Илья Николаевич Кван Рем Алексеевич Таттибаев Хасан Айтбекович Парамонов Александр Иванович Балгабаев Нурлан Нурмаханович Калашников Павел Александрович Калашников Александр Афанасьевич Кван Юрий Ремович Мирдадаев Миробит Салимович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский интитут водного хозяйства(54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ ВОДЫ В ЗАКРЫТОЙ ДРЕНАЖНОЙ СЕТИ Полезная модель относится к сельскому хозяйству и может быть использовано для регулирования уровня воды в закрытой сети. Известен Регулятор уровня воды в дренажной сети(А.А.Харитонов,А.В. Новоселов и Н.М.Хасанов, А.с. 1546555, СССР, Б.И. 8 от 28.02.90) состоящий из входного и выходного участков дренажной трубы, запорного органа и термодвигателя, связанного с механизмом привода запорного органа. Недостаток данного устройства - сложность и невысокая эксплуатационная надежность работы. Известно, так же Устройство для регулирования уровня воды в закрытой дренажной сети,(В.А.Рожнов, А.В.Рожнов, Патент РФ 2144969, от 27.01.2000) состоящий из отрезка трубы, запорного клапана, рычажного устройства с грузом и поплавковым приводом. Данное устройство сложно в изготовлении и обладает невысокой эксплуатационной надежностью в работе. Наиболее близким к полезной модели является Регулятор уровня воды в дренажной сети(прототип), (П.А. Андрейков, Н.Г. Шарпатый А.С. 496349, от 25.12.75. Бюл. 47) состоящий из запорного органа с поплавковым приводом,установленный на оголовке дрены, расположенном в дренажном колодце. Недостатком данного устройства является наличие второго клапана большого диаметра,создающего дополнительное усилие на открытие клапанов, что приводит к увеличению габаритов поплавка и уменьшение расхода воды, поступающей в выходную дрену при опускании поплавка, а так же невозможность полного опорожнения входной дрены. Задачей полезной модели является автоматическое поддержание заданного уровня воды в закрытой дренажной сети. Цель достигается установкой гидроавтомата,поддерживающего заданный уровень воды в сети. Техническим результатом предполагаемой полезной модели является автоматизация поддержания заданного уровня воды в дренажном колодце с помощью запорного поплавкового клапана, установленного на водоприемном патрубке сбросной дрены. Сущность предполагаемой полезной модели заключается в следующем. Устройство для регулирования уровня воды в закрытой дренажной сети отличается тем, что вода наполняя в колодец перемещает поплавок - привод по штоку до ограничителя свободного хода поплавка и при дальнейшем подъеме воды, вместе с поплавком - приводом, перемещает шток с запорным поплавковым клапаном, открывая вход для пропуска воды в сбросную дрену. С понижением уровня воды в колодце,поплавок - привод скользящий по штоку,опускается, а запорный поплавковый клапан остается на плаву до тех пор пока уровень воды в колодце не понизится до уровня воды в сбросной дрене. После закрытия входного отверстия запорным поплавковым клапаном идет процесс наполнения колодца водой и повторение вышеописанного процесса. Ограничитель на штоке позволяет устанавливать различный уровень заполнения колодца водой. Описание предполагаемой полезной модели дополняет чертеж на фиг.1. Устройство для регулирования уровня воды в закрытой дренажной сети состоит из колодца 1, выходной дрены 2,сбросной дрены 3, запорного поплавкового клапана 4, штока 5, поплавка - привода 6, ограничителя 7,впускного отверстия 8, водоприемного патрубка 9. Устройство работает следующим образом. Вода,выходя из дрены 2, наполняет колодец 1, так как входное отверстие 8 сбросной дрены 3 закрыто запорным поплавковым клапаном 4. Вместе с подъемом воды в колодце 1, перемещается поплавок - привод 6 по штоку 5 до упора в ограничитель 7, который установлен на штоке 5. При дальнейшем подъеме воды в колодце 1, вместе с поплавком - приводом 6 перемещается и шток 5 с запорным поплавковым клапаном 4. Это означает,что отверстие 8 открыто и вода поступает в сбросную дрену 3. Понижение уровня воды в колодце 1 приведет к опусканию поплавка - привода 6 по штоку 5. Однако, это не означает, что одновременно с опусканием поплавка - привода 6 происходит опускание запорного поплавкового клапана 4 и закрытие впускного отверстия 8. За счет своей плавучести запорный поплавковый клапан 4 опустится и закроет входное отверстие 8, тогда когда вода будет находиться в колодце 1 на уровне сбросной дрены 3. После закрытия отверстия 8 запорным поплавковым клапаном 4 идет наполнение колодца 1 водой из выходной дрены 2 и повторение вышеописанного процесса. Таким образом устройство для регулирования уровня воды в закрытой дренажной сети, состоящий из водоприемного патрубка, с установленным на нем запорным поплавковым клапаном со штоком,по которому перемещается поплавок - привод, и находится ограничитель его хода, при этом запорный поплавковый клапан регулирует уровень воды в закрытой дренажной сети, закрывая и открывая отверстие в сбросную дрену. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для регулирования уровня воды в закрытой дренажной сети,включающий водоприемный патрубок, с установленным на нем запорным поплавковым клапаном со штоком и ограничителем хода поплавка привода отличающееся тем, что уровень воды в закрытой дренажной сети регулируется с помощью запорного поплавкового клапана.
