Регулятор уровня воды рисового чека

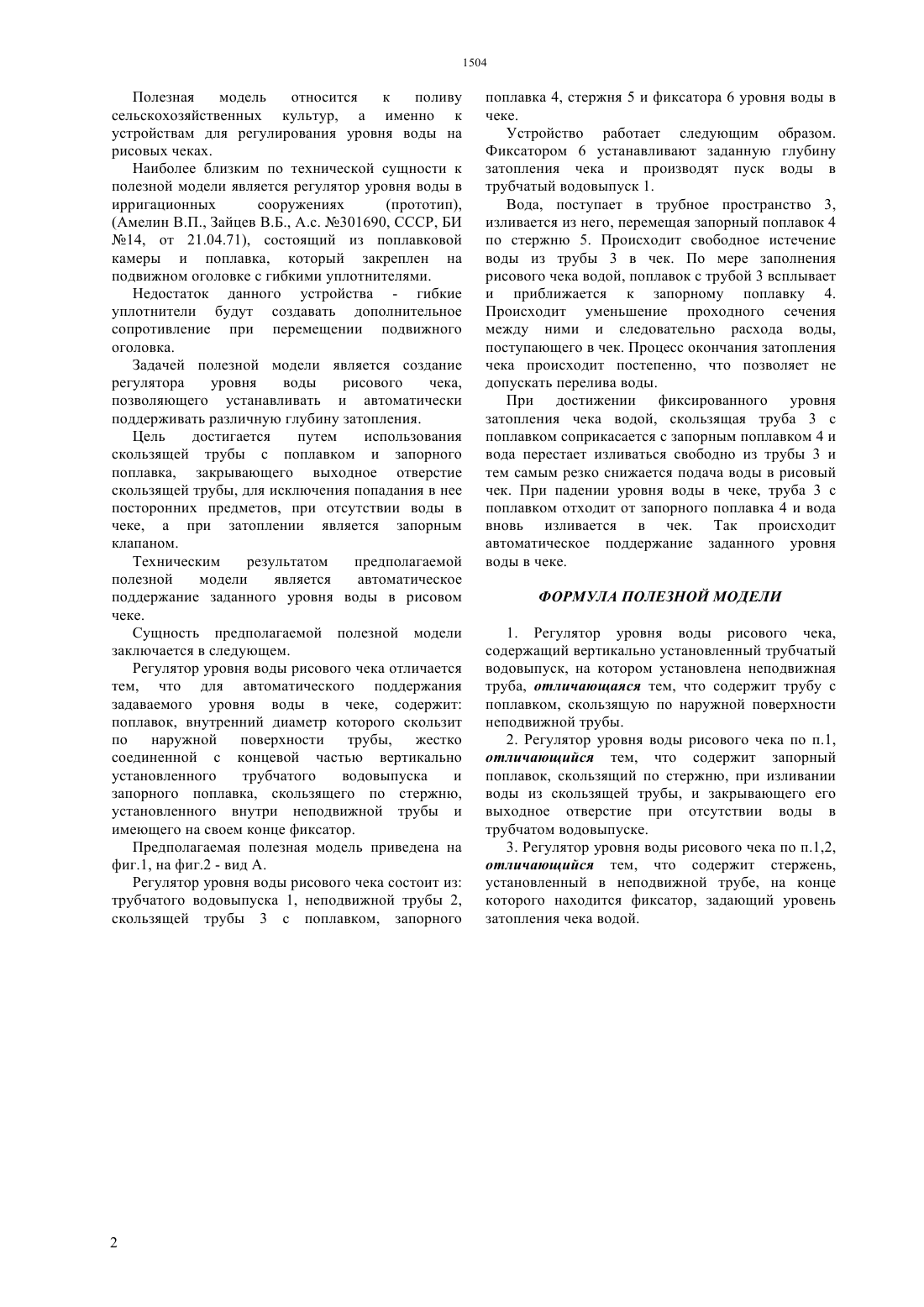

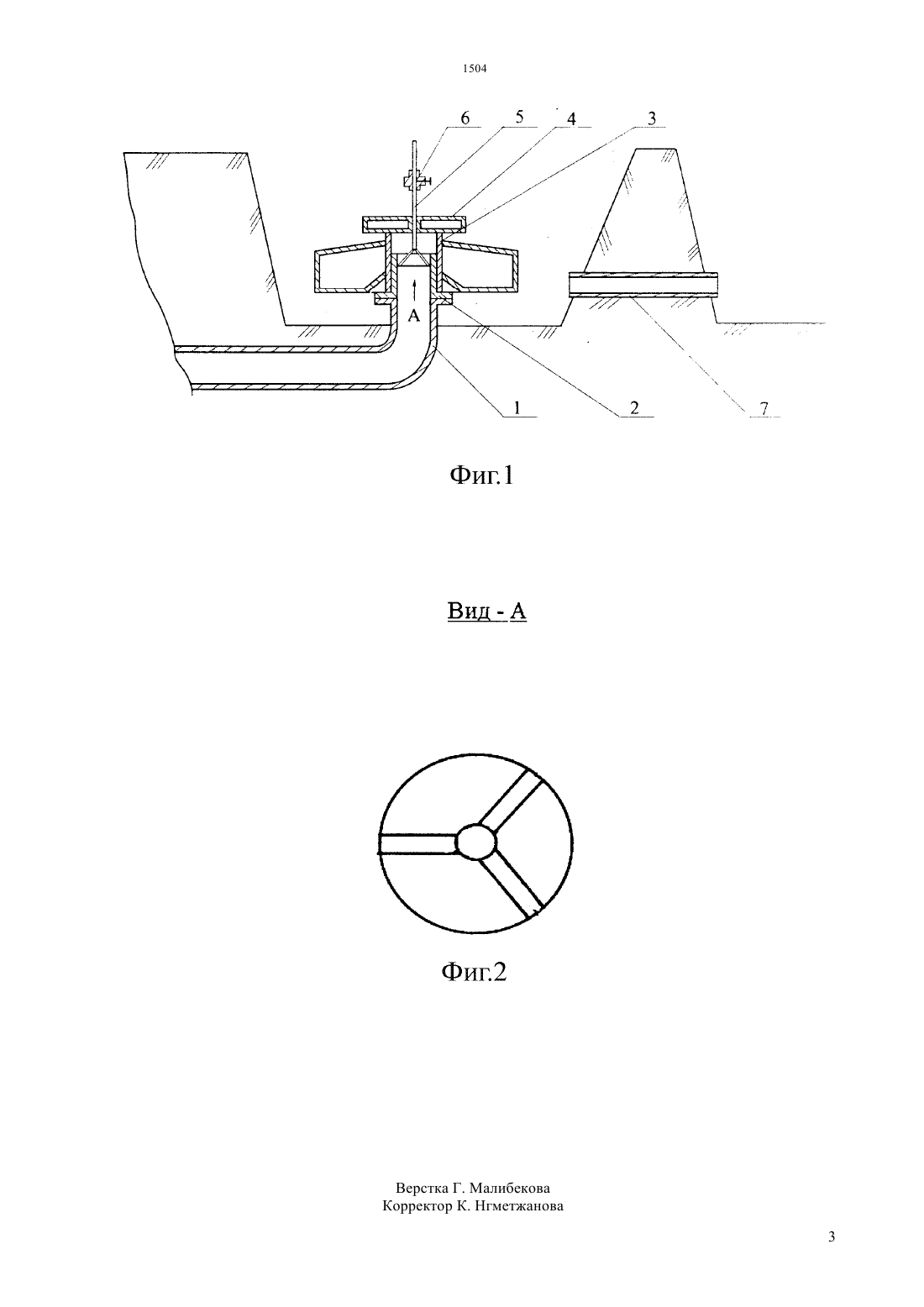

(51) 01 16/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Предполагаемая полезная модель относится к области автоматизации ирригационных сооружений. Регулятор уровня воды рисового чека,отличающийся тем, что для автоматического поддержания задаваемого уровня воды в чеке содержит трубу с поплавком, скользящую по наружной поверхности неподвижной трубы и запорный поплавок, который перемещается по стержню под напором, изливающейся из трубы воды, ограничивая расход воды, поступающий в рисовый чек. Регулятор уровня воды рисового чека позволяет плавно достигать фиксированной глубины затопления чека и тем самым экономить непроизводительный расход воды.(72) Абдураманов Нурлан Абдуманапович Таттибаев Хасан Айтбекович Балгабаев Нурлан Нурмаханович Калашников Александр Афанасьевич Парамонов Александр Иванович Кван Рем Алексеевич Калдарова Салтанат Махмуткалиевна Цхай Михаил Борисович Хе Илья Николаевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский интитут водного хозяйства(54) РЕГУЛЯТОР УРОВНЯ ВОДЫ РИСОВОГО ЧЕКА Полезная модель относится к поливу сельскохозяйственных культур, а именно к устройствам для регулирования уровня воды на рисовых чеках. Наиболее близким по технической сущности к полезной модели является регулятор уровня воды в ирригационных сооружениях(прототип),(Амелин В.П., Зайцев В.Б., А.с. 301690, СССР, БИ 14, от 21.04.71), состоящий из поплавковой камеры и поплавка, который закреплен на подвижном оголовке с гибкими уплотнителями. Недостаток данного устройства - гибкие уплотнители будут создавать дополнительное сопротивление при перемещении подвижного оголовка. Задачей полезной модели является создание регулятора уровня воды рисового чека,позволяющего устанавливать и автоматически поддерживать различную глубину затопления. Цель достигается путем использования скользящей трубы с поплавком и запорного поплавка, закрывающего выходное отверстие скользящей трубы, для исключения попадания в нее посторонних предметов, при отсутствии воды в чеке, а при затоплении является запорным клапаном. Техническим результатом предполагаемой полезной модели является автоматическое поддержание заданного уровня воды в рисовом чеке. Сущность предполагаемой полезной модели заключается в следующем. Регулятор уровня воды рисового чека отличается тем, что для автоматического поддержания задаваемого уровня воды в чеке, содержит поплавок, внутренний диаметр которого скользит по наружной поверхности трубы,жестко соединенной с концевой частью вертикально установленного трубчатого водовыпуска и запорного поплавка, скользящего по стержню,установленного внутри неподвижной трубы и имеющего на своем конце фиксатор. Предполагаемая полезная модель приведена на фиг.1, на фиг.2 - вид А. Регулятор уровня воды рисового чека состоит из трубчатого водовыпуска 1, неподвижной трубы 2,скользящей трубы 3 с поплавком, запорного поплавка 4, стержня 5 и фиксатора 6 уровня воды в чеке. Устройство работает следующим образом. Фиксатором 6 устанавливают заданную глубину затопления чека и производят пуск воды в трубчатый водовыпуск 1. Вода, поступает в трубное пространство 3,изливается из него, перемещая запорный поплавок 4 по стержню 5. Происходит свободное истечение воды из трубы 3 в чек. По мере заполнения рисового чека водой, поплавок с трубой 3 всплывает и приближается к запорному поплавку 4. Происходит уменьшение проходного сечения между ними и следовательно расхода воды,поступающего в чек. Процесс окончания затопления чека происходит постепенно, что позволяет не допускать перелива воды. При достижении фиксированного уровня затопления чека водой, скользящая труба 3 с поплавком соприкасается с запорным поплавком 4 и вода перестает изливаться свободно из трубы 3 и тем самым резко снижается подача воды в рисовый чек. При падении уровня воды в чеке, труба 3 с поплавком отходит от запорного поплавка 4 и вода вновь изливается в чек. Так происходит автоматическое поддержание заданного уровня воды в чеке. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Регулятор уровня воды рисового чека,содержащий вертикально установленный трубчатый водовыпуск, на котором установлена неподвижная труба, отличающаяся тем, что содержит трубу с поплавком, скользящую по наружной поверхности неподвижной трубы. 2. Регулятор уровня воды рисового чека по п.1,отличающийся тем, что содержит запорный поплавок, скользящий по стержню, при изливании воды из скользящей трубы, и закрывающего его выходное отверстие при отсутствии воды в трубчатом водовыпуске. 3. Регулятор уровня воды рисового чека по п.1,2,отличающийся тем, что содержит стержень,установленный в неподвижной трубе, на конце которого находится фиксатор, задающий уровень затопления чека водой.
