Прицепной многофункциональный цех

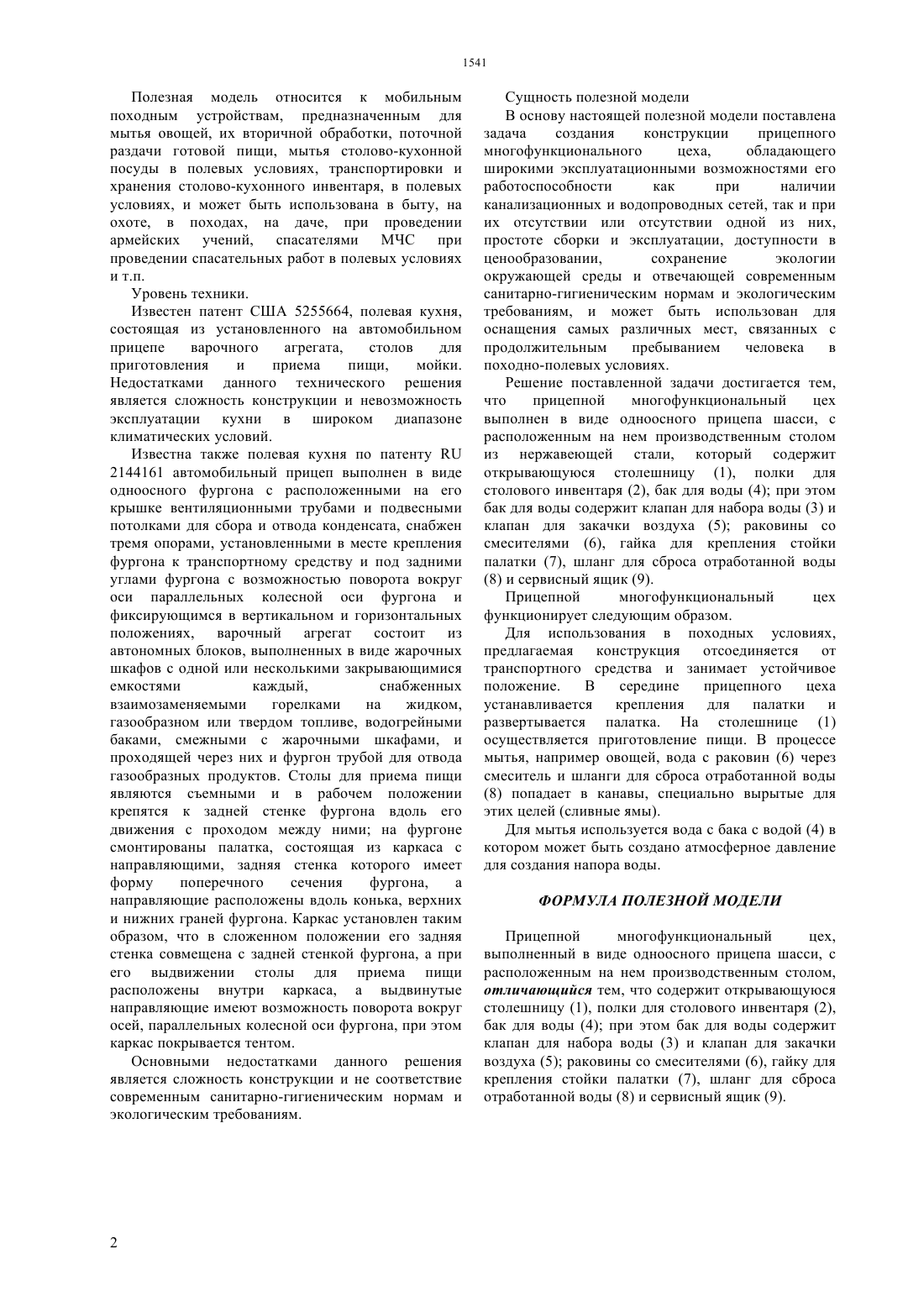

(51) 47 37/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ армейских учений, спасателями МЧС при проведении спасательных работ в полевых условиях и т.п. Задачей является создание конструкции прицепного многофункционального цеха,обладающего широкими эксплуатационными возможностями его работоспособности как при наличии канализационных и водопроводных сетей,так и при их отсутствии или отсутствии одной из них, простоте сборки и эксплуатации, доступности в ценообразовании,сохранение экологии окружающей среды и отвечающей современным санитарно-гигиеническим нормам и экологическим требованиям, и может быть использован для оснащения самых различных мест, связанных с продолжительным пребыванием человека в походно-полевых условиях.(74) Маулетбаева Гульнара Маратовна Хегай Юрий Валентинович(57) Полезная модель относится к мобильным походным устройствам, предназначенным для мытья овощей, их вторичной обработки, поточной раздачи готовой пищи, мытья столово-кухонной посуды в полевых условиях, транспортировки и хранения столово-кухонного инвентаря, в полевых условиях, и может быть использована в быту, на охоте, в походах, на даче, при проведении Полезная модель относится к мобильным походным устройствам, предназначенным для мытья овощей, их вторичной обработки, поточной раздачи готовой пищи, мытья столово-кухонной посуды в полевых условиях, транспортировки и хранения столово-кухонного инвентаря, в полевых условиях, и может быть использована в быту, на охоте, в походах, на даче, при проведении армейских учений, спасателями МЧС при проведении спасательных работ в полевых условиях и т.п. Уровень техники. Известен патент США 5255664, полевая кухня,состоящая из установленного на автомобильном прицепе варочного агрегата,столов для приготовления и приема пищи,мойки. Недостатками данного технического решения является сложность конструкции и невозможность эксплуатации кухни в широком диапазоне климатических условий. Известна также полевая кухня по патенту 2144161 автомобильный прицеп выполнен в виде одноосного фургона с расположенными на его крышке вентиляционными трубами и подвесными потолками для сбора и отвода конденсата, снабжен тремя опорами, установленными в месте крепления фургона к транспортному средству и под задними углами фургона с возможностью поворота вокруг оси параллельных колесной оси фургона и фиксирующимся в вертикальном и горизонтальных положениях, варочный агрегат состоит из автономных блоков, выполненных в виде жарочных шкафов с одной или несколькими закрывающимися емкостями каждый,снабженных взаимозаменяемыми горелками на жидком,газообразном или твердом топливе, водогрейными баками, смежными с жарочными шкафами, и проходящей через них и фургон трубой для отвода газообразных продуктов. Столы для приема пищи являются съемными и в рабочем положении крепятся к задней стенке фургона вдоль его движения с проходом между ними на фургоне смонтированы палатка, состоящая из каркаса с направляющими, задняя стенка которого имеет форму поперечного сечения фургона,а направляющие расположены вдоль конька, верхних и нижних граней фургона. Каркас установлен таким образом, что в сложенном положении его задняя стенка совмещена с задней стенкой фургона, а при его выдвижении столы для приема пищи расположены внутри каркаса, а выдвинутые направляющие имеют возможность поворота вокруг осей, параллельных колесной оси фургона, при этом каркас покрывается тентом. Основными недостатками данного решения является сложность конструкции и не соответствие современным санитарно-гигиеническим нормам и экологическим требованиям. Сущность полезной модели В основу настоящей полезной модели поставлена задача создания конструкции прицепного многофункционального цеха,обладающего широкими эксплуатационными возможностями его работоспособности как при наличии канализационных и водопроводных сетей, так и при их отсутствии или отсутствии одной из них,простоте сборки и эксплуатации, доступности в ценообразовании,сохранение экологии окружающей среды и отвечающей современным санитарно-гигиеническим нормам и экологическим требованиям, и может быть использован для оснащения самых различных мест, связанных с продолжительным пребыванием человека в походно-полевых условиях. Решение поставленной задачи достигается тем,что прицепной многофункциональный цех выполнен в виде одноосного прицепа шасси, с расположенным на нем производственным столом из нержавеющей стали, который содержит открывающуюся столешницу (1), полки для столового инвентаря (2), бак для воды (4) при этом бак для воды содержит клапан для набора воды (3) и клапан для закачки воздуха (5) раковины со смесителями (6), гайка для крепления стойки палатки (7), шланг для сброса отработанной воды(8) и сервисный ящик (9). Прицепной многофункциональный цех функционирует следующим образом. Для использования в походных условиях,предлагаемая конструкция отсоединяется от транспортного средства и занимает устойчивое положение. В середине прицепного цеха устанавливается крепления для палатки и развертывается палатка. На столешнице (1) осуществляется приготовление пищи. В процессе мытья, например овощей, вода с раковин (6) через смеситель и шланги для сброса отработанной воды(8) попадает в канавы, специально вырытые для этих целей (сливные ямы). Для мытья используется вода с бака с водой (4) в котором может быть создано атмосферное давление для создания напора воды. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Прицепной многофункциональный цех,выполненный в виде одноосного прицепа шасси, с расположенным на нем производственным столом,отличающийся тем, что содержит открывающуюся столешницу (1), полки для столового инвентаря (2),бак для воды (4) при этом бак для воды содержит клапан для набора воды (3) и клапан для закачки воздуха (5) раковины со смесителями (6), гайку для крепления стойки палатки (7), шланг для сброса отработанной воды (8) и сервисный ящик (9).
