Многофункциональный пылегазоуловитель

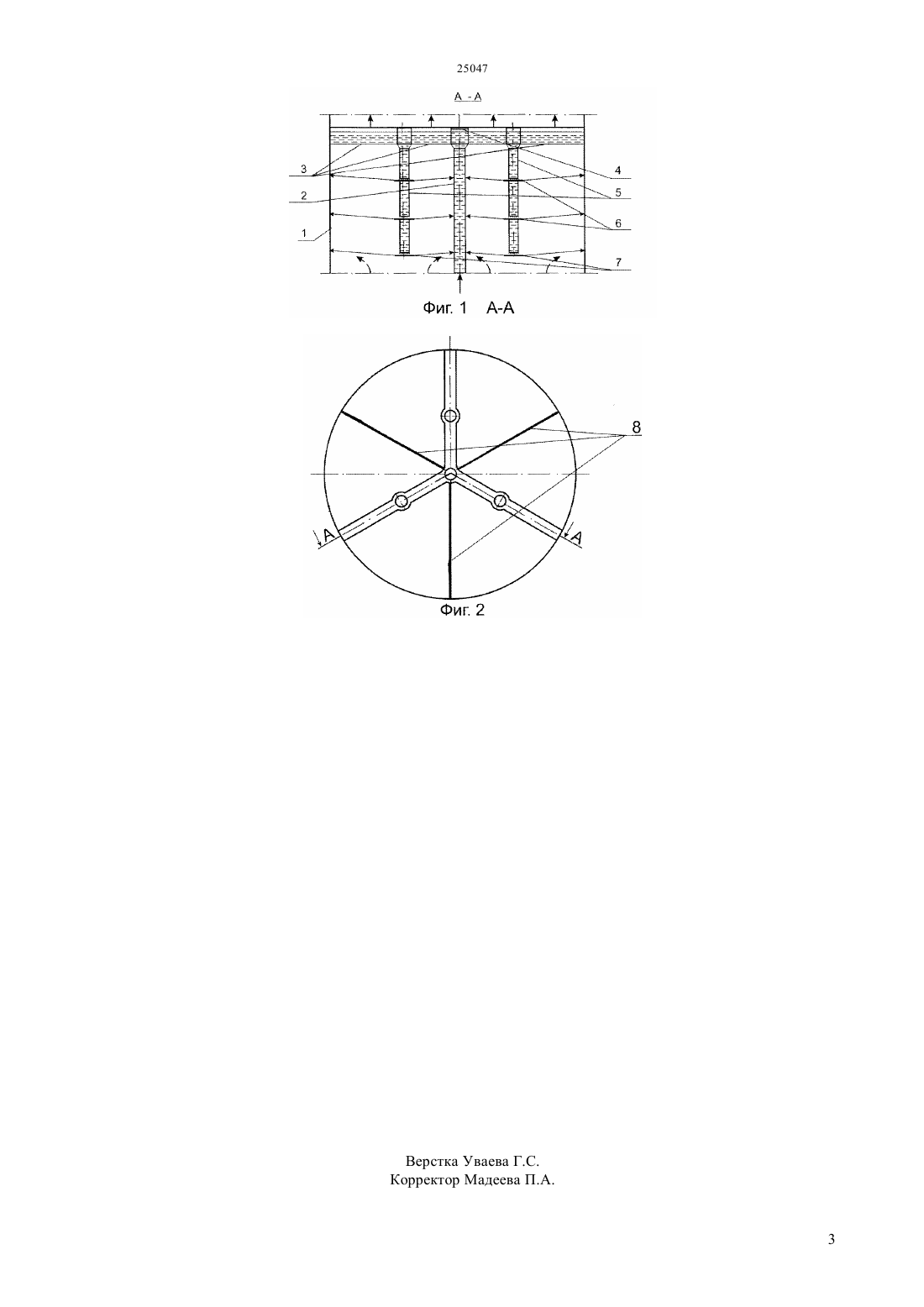

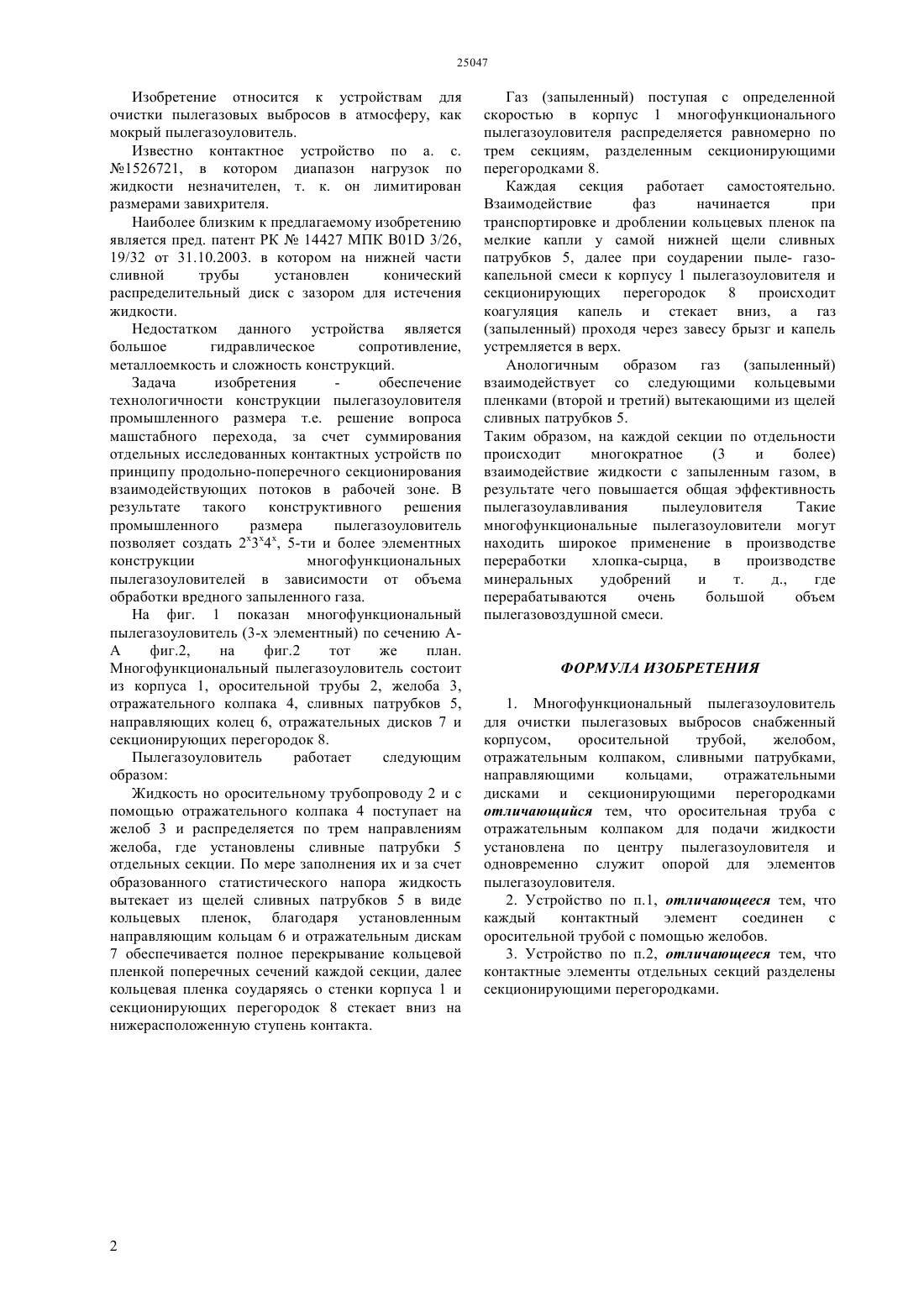

(51) 01 46/12 (2009.01) 01 46/52 (2009.01) 01 46/54 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ промышленной безопасности Министерства по чрезвычайным ситуациям Республики Казахстан(56) Предварительный патент РК 14427, кл. 01 3/26, 01 19/32, 2003(57) Изобретение относится к устройствам для очистки пылегазовых выбросов в атмосферу, как мокрый пылегазоуловитель. Задачей изобретения является обеспечение технологичности конструкции пылегазоуловителя промышленного размера. Поставленная задача достигается суммированием отдельных исследованных контактных устройств по принципу продольнопоперечного секционирования взаимодействующих потоков в рабочей зоне.(72) Алтаев Мадибек Алтаевич Балабеков Оразалы Сатимбекович Шарафиев Асан Шарафиевич Досбергенова Гулшат Алтаев Олжас Мадибекович Абенов Нуралы Шарафиев Мурат Асанович(73) Дочернее государственное предприятие на праве хозяйственного ведения Республиканский научно-исследовательский центр по проблемам безопасности в химической, нефтехимической,нефтегазоперерабатывающей, микробиологической,химико-фармацевтической и пищевой промышленности Республиканского государственного предприятия на праве хозяйственного ведения Национальный научноисследовательский центр по проблемам Изобретение относится к устройствам для очистки пылегазовых выбросов в атмосферу, как мокрый пылегазоуловитель. Известно контактное устройство по а. с. 1526721, в котором диапазон нагрузок по жидкости незначителен, т. к. он лимитирован размерами завихрителя. Наиболее близким к предлагаемому изобретению является пред. патент РК 14427 МПК В 01 3/26,19/32 от 31.10.2003. в котором на нижней части сливной трубы установлен конический распределительный диск с зазором для истечения жидкости. Недостатком данного устройства является большое гидравлическое сопротивление,металлоемкость и сложность конструкций. Задача изобретения обеспечение технологичности конструкции пылегазоуловителя промышленного размера т.е. решение вопроса машстабного перехода, за счет суммирования отдельных исследованных контактных устройств по принципу продольно-поперечного секционирования взаимодействующих потоков в рабочей зоне. В результате такого конструктивного решения промышленного размера пылегазоуловитель позволяет создать 2 х 3 х 4 х, 5-ти и более элементных конструкции многофункциональных пылегазоуловителей в зависимости от объема обработки вредного запыленного газа. На фиг. 1 показан многофункциональный пылегазоуловитель (3-х элементный) по сечению АА фиг.2,на фиг.2 тот же план. Многофункциональный пылегазоуловитель состоит из корпуса 1, оросительной трубы 2, желоба 3,отражательного колпака 4, сливных патрубков 5,направляющих колец 6, отражательных дисков 7 и секционирующих перегородок 8. Пылегазоуловитель работает следующим образом Жидкость но оросительному трубопроводу 2 и с помощью отражательного колпака 4 поступает на желоб 3 и распределяется по трем направлениям желоба, где установлены сливные патрубки 5 отдельных секции. По мере заполнения их и за счет образованного статистического напора жидкость вытекает из щелей сливных патрубков 5 в виде кольцевых пленок, благодаря установленным направляющим кольцам 6 и отражательным дискам 7 обеспечивается полное перекрывание кольцевой пленкой поперечных сечений каждой секции, далее кольцевая пленка соударяясь о стенки корпуса 1 и секционирующих перегородок 8 стекает вниз на нижерасположенную ступень контакта. Газ (запыленный) поступая с определенной скоростью в корпус 1 многофункционального пылегазоуловителя распределяется равномерно по трем секциям, разделенным секционирующими перегородками 8. Каждая секция работает самостоятельно. Взаимодействие фаз начинается при транспортировке и дроблении кольцевых пленок па мелкие капли у самой нижней щели сливных патрубков 5, далее при соударении пыле- газокапельной смеси к корпусу 1 пылегазоуловителя и секционирующих перегородок 8 происходит коагуляция капель и стекает вниз, а газ(запыленный) проходя через завесу брызг и капель устремляется в верх. Анологичным образом газ(запыленный) взаимодействует со следующими кольцевыми пленками (второй и третий) вытекающими из щелей сливных патрубков 5. Таким образом, на каждой секции по отдельности происходит многократное(3 и более) взаимодействие жидкости с запыленным газом, в результате чего повышается общая эффективность пылегазоулавливания пылеуловителя Такие многофункциональные пылегазоуловители могут находить широкое применение в производстве переработки хлопка-сырца,в производстве минеральных удобрений и т. д.,где перерабатываются очень большой объем пылегазовоздушной смеси. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многофункциональный пылегазоуловитель для очистки пылегазовых выбросов снабженный корпусом,оросительной трубой,желобом,отражательным колпаком, сливными патрубками,направляющими кольцами,отражательными дисками и секционирующими перегородками отличающийся тем, что оросительная труба с отражательным колпаком для подачи жидкости установлена по центру пылегазоуловителя и одновременно служит опорой для элементов пылегазоуловителя. 2. Устройство по п.1, отличающееся тем, что каждый контактный элемент соединен с оросительной трубой с помощью желобов. 3. Устройство по п.2, отличающееся тем, что контактные элементы отдельных секций разделены секционирующими перегородками.
