Метрошток электронный многофункциональный

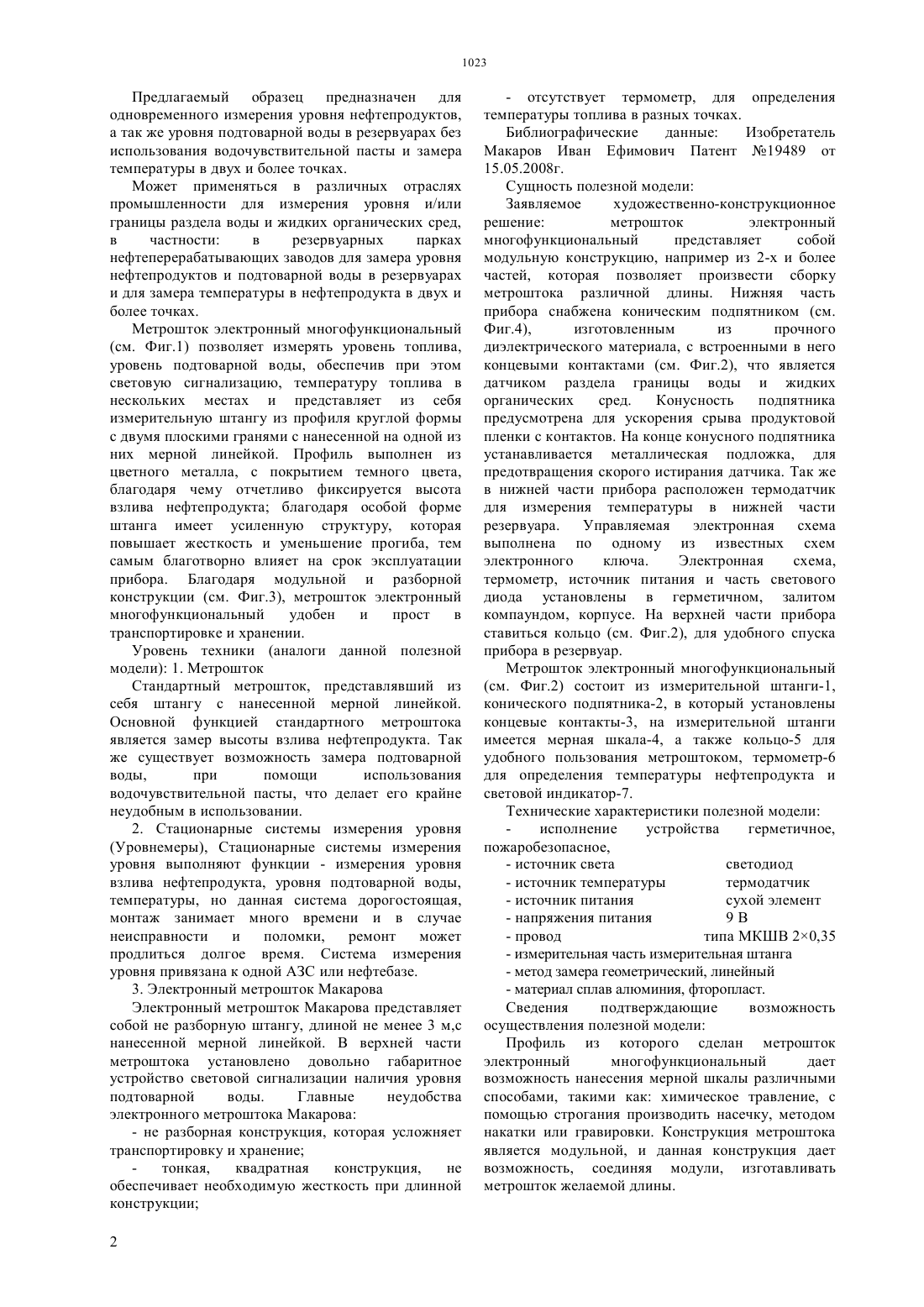

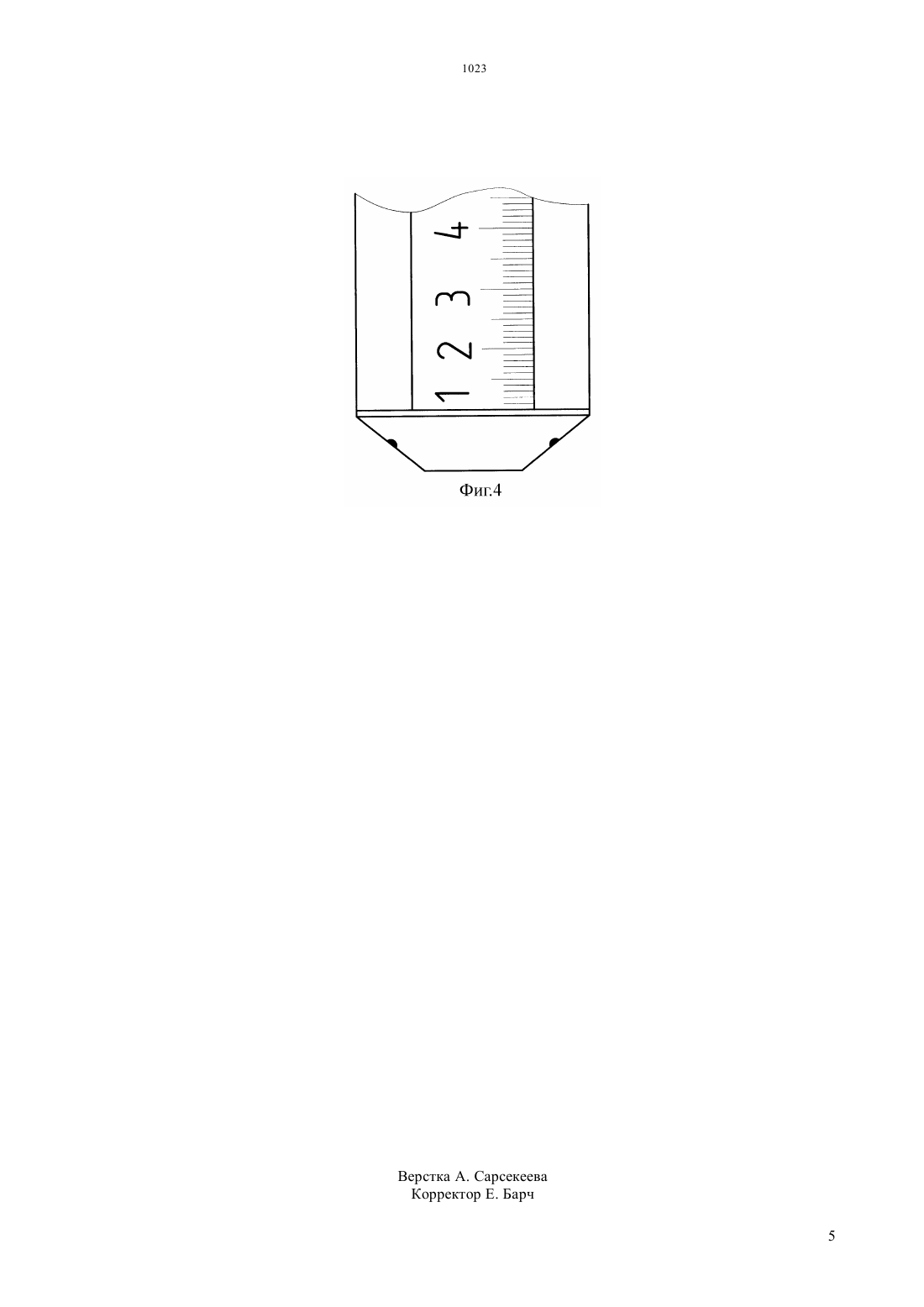

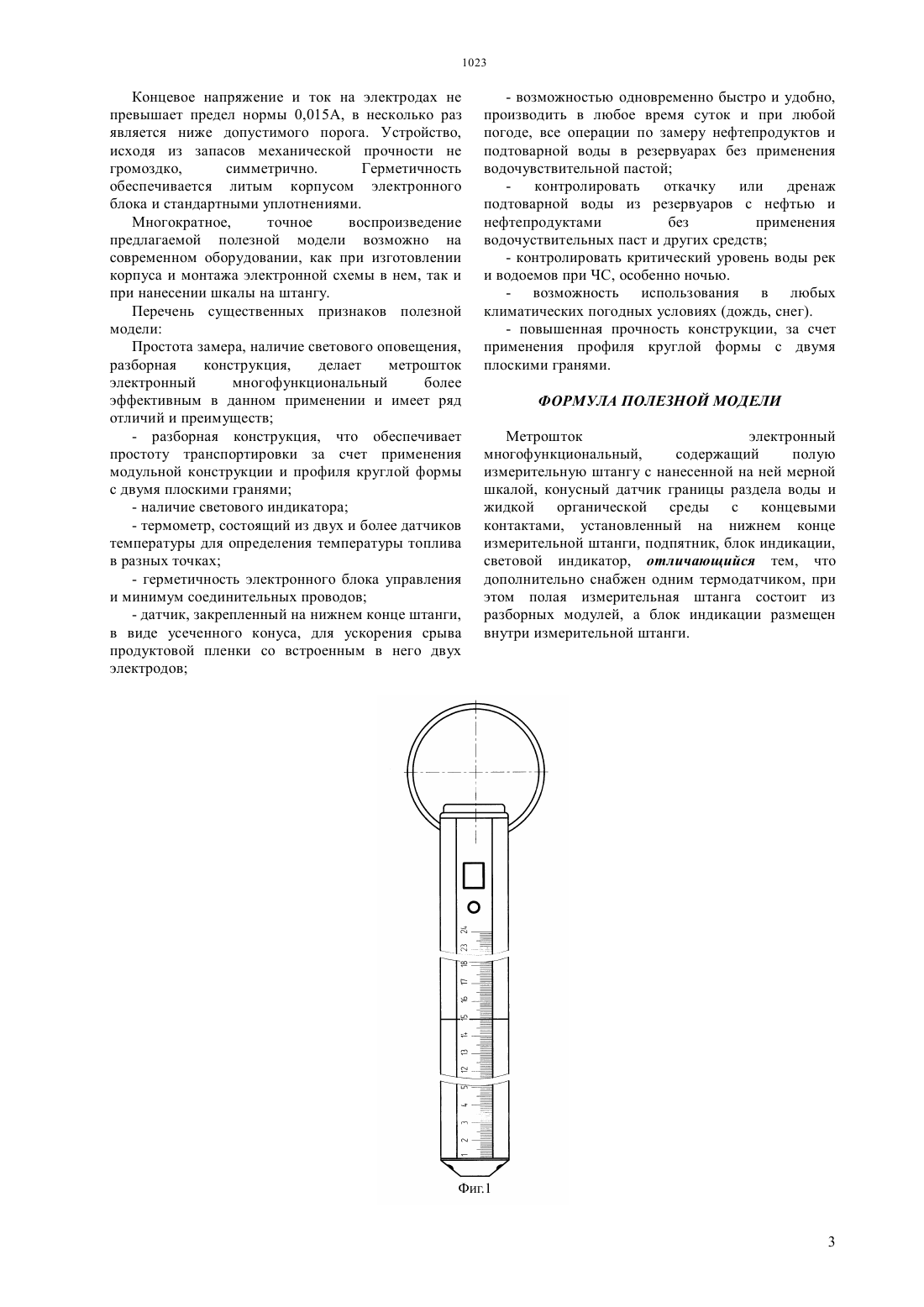

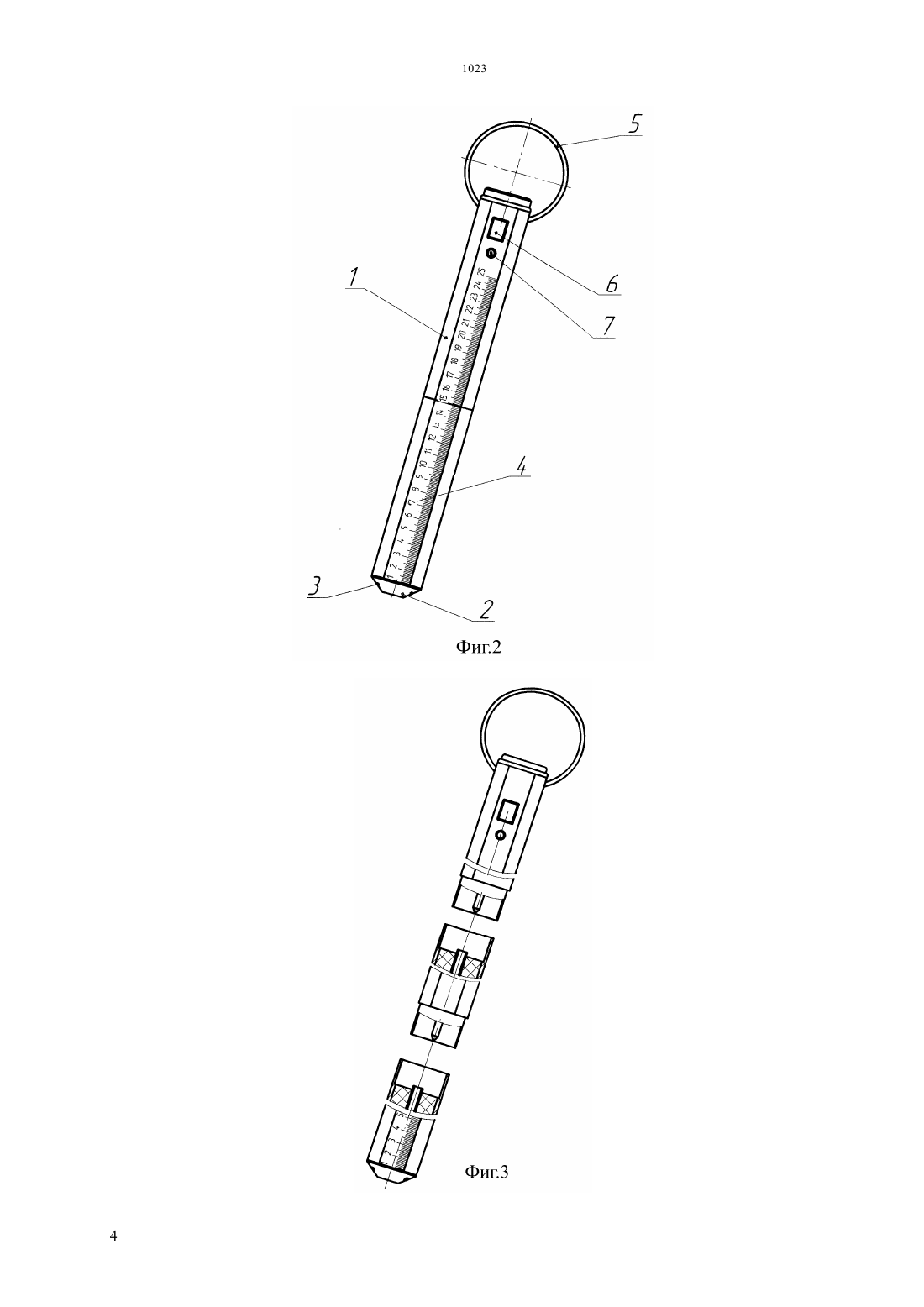

(51) 01 23/04 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ многофункциональный представляет собой модульную конструкцию, например из 2-х и более частей, которая позволяет произвести сборку метроштока различной длины. Нижняя часть прибора снабжена коническим подпятником,изготовленным из прочного диэлектрического материала, с встроенными в него концевыми контактами, что является датчиком раздела границы воды и жидких органических сред. Конусность подпятника предусмотрена для ускорения срыва продуктовой пленки с контактов. На конце конусного подпятника устанавливается металлическая подложка, для предотвращения скорого истирания датчика. Так же в нижней части прибора расположен термодатчик-1 для измерения температуры в нижней части резервуара. Управляемая электронная схема выполнена по одному из известных схем электронного ключа.(72) Калаков Сеильбек Машаевич Казаковцев Алексей Викторович(57) Метрошток электронный многофункциональный позволяет измерять уровень топлива, уровень подтоварной воды, обеспечив при этом световую сигнализацию, температуру топлива в нескольких местах и представляет из себя измерительную штангу из профиля круглой формы с двумя плоскими гранями с нанесенной на одной из них мерной линейкой. Заявляемое художественноконструкционное решение метрошток электронный Предлагаемый образец предназначен для одновременного измерения уровня нефтепродуктов,а так же уровня подтоварной воды в резервуарах без использования водочувствительной пасты и замера температуры в двух и более точках. Может применяться в различных отраслях промышленности для измерения уровня и/или границы раздела воды и жидких органических сред,в частности в резервуарных парках нефтеперерабатывающих заводов для замера уровня нефтепродуктов и подтоварной воды в резервуарах и для замера температуры в нефтепродукта в двух и более точках. Метрошток электронный многофункциональный(см. Фиг.1) позволяет измерять уровень топлива,уровень подтоварной воды, обеспечив при этом световую сигнализацию, температуру топлива в нескольких местах и представляет из себя измерительную штангу из профиля круглой формы с двумя плоскими гранями с нанесенной на одной из них мерной линейкой. Профиль выполнен из цветного металла, с покрытием темного цвета,благодаря чему отчетливо фиксируется высота взлива нефтепродукта благодаря особой форме штанга имеет усиленную структуру, которая повышает жесткость и уменьшение прогиба, тем самым благотворно влияет на срок эксплуатации прибора. Благодаря модульной и разборной конструкции (см. Фиг.3), метрошток электронный многофункциональный удобен и прост в транспортировке и хранении. Уровень техники (аналоги данной полезной модели) 1. Метрошток Стандартный метрошток, представлявший из себя штангу с нанесенной мерной линейкой. Основной функцией стандартного метроштока является замер высоты взлива нефтепродукта. Так же существует возможность замера подтоварной воды,при помощи использования водочувствительной пасты, что делает его крайне неудобным в использовании. 2. Стационарные системы измерения уровня(Уровнемеры), Стационарные системы измерения уровня выполняют функции - измерения уровня взлива нефтепродукта, уровня подтоварной воды,температуры, но данная система дорогостоящая,монтаж занимает много времени и в случае неисправности и поломки,ремонт может продлиться долгое время. Система измерения уровня привязана к одной АЗС или нефтебазе. 3. Электронный метрошток Макарова Электронный метрошток Макарова представляет собой не разборную штангу, длиной не менее 3 м,с нанесенной мерной линейкой. В верхней части метроштока установлено довольно габаритное устройство световой сигнализации наличия уровня подтоварной воды. Главные неудобства электронного метроштока Макарова- не разборная конструкция, которая усложняет транспортировку и хранение тонкая,квадратная конструкция,не обеспечивает необходимую жесткость при длинной конструкции 2- отсутствует термометр, для определения температуры топлива в разных точках. Библиографические данные Изобретатель Макаров Иван Ефимович Патент 19489 от 15.05.2008 г. Сущность полезной модели Заявляемое художественно-конструкционное решение метрошток электронный многофункциональный представляет собой модульную конструкцию, например из 2-х и более частей, которая позволяет произвести сборку метроштока различной длины. Нижняя часть прибора снабжена коническим подпятником (см. Фиг.4),изготовленным из прочного диэлектрического материала, с встроенными в него концевыми контактами (см. Фиг.2), что является датчиком раздела границы воды и жидких органических сред. Конусность подпятника предусмотрена для ускорения срыва продуктовой пленки с контактов. На конце конусного подпятника устанавливается металлическая подложка, для предотвращения скорого истирания датчика. Так же в нижней части прибора расположен термодатчик для измерения температуры в нижней части резервуара. Управляемая электронная схема выполнена по одному из известных схем электронного ключа. Электронная схема,термометр, источник питания и часть светового диода установлены в герметичном, залитом компаундом, корпусе. На верхней части прибора ставиться кольцо (см. Фиг.2), для удобного спуска прибора в резервуар. Метрошток электронный многофункциональный(см. Фиг.2) состоит из измерительной штанги-1,конического подпятника-2, в который установлены концевые контакты-3, на измерительной штанги имеется мерная шкала-4, а также кольцо-5 для удобного пользования метроштоком, термометр-6 для определения температуры нефтепродукта и световой индикатор-7. Технические характеристики полезной модели исполнение устройства герметичное,пожаробезопасное,- источник света светодиод- источник питания сухой элемент- провод типа МКШВ 20,35- измерительная часть измерительная штанга- материал сплав алюминия, фторопласт. Сведения подтверждающие возможность осуществления полезной модели Профиль из которого сделан метрошток электронный многофункциональный дает возможность нанесения мерной шкалы различными способами, такими как химическое травление, с помощью строгания производить насечку, методом накатки или гравировки. Конструкция метроштока является модульной, и данная конструкция дает возможность, соединяя модули, изготавливать метрошток желаемой длины. Концевое напряжение и ток на электродах не превышает предел нормы 0,015 А, в несколько раз является ниже допустимого порога. Устройство,исходя из запасов механической прочности не громоздко,симметрично. Герметичность обеспечивается литым корпусом электронного блока и стандартными уплотнениями. Многократное,точное воспроизведение предлагаемой полезной модели возможно на современном оборудовании, как при изготовлении корпуса и монтажа электронной схемы в нем, так и при нанесении шкалы на штангу. Перечень существенных признаков полезной модели Простота замера, наличие светового оповещения,разборная конструкция,делает метрошток электронный многофункциональный более эффективным в данном применении и имеет ряд отличий и преимуществ- разборная конструкция, что обеспечивает простоту транспортировки за счет применения модульной конструкции и профиля круглой формы с двумя плоскими гранями- термометр, состоящий из двух и более датчиков температуры для определения температуры топлива в разных точках- герметичность электронного блока управления и минимум соединительных проводов- датчик, закрепленный на нижнем конце штанги,в виде усеченного конуса, для ускорения срыва продуктовой пленки со встроенным в него двух электродов- возможностью одновременно быстро и удобно,производить в любое время суток и при любой погоде, все операции по замеру нефтепродуктов и подтоварной воды в резервуарах без применения водочувствительной пастой контролировать откачку или дренаж подтоварной воды из резервуаров с нефтью и нефтепродуктами без применения водочуствительных паст и других средств- контролировать критический уровень воды рек и водоемов при ЧС, особенно ночью.- возможность использования в любых климатических погодных условиях (дождь, снег).- повышенная прочность конструкции, за счет применения профиля круглой формы с двумя плоскими гранями. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Метрошток электронный многофункциональный,содержащий полую измерительную штангу с нанесенной на ней мерной шкалой, конусный датчик границы раздела воды и жидкой органической среды с концевыми контактами, установленный на нижнем конце измерительной штанги, подпятник, блок индикации,световой индикатор, отличающийся тем, что дополнительно снабжен одним термодатчиком, при этом полая измерительная штанга состоит из разборных модулей, а блок индикации размещен внутри измерительной штанги.
