Пломба индикаторная (варианты)

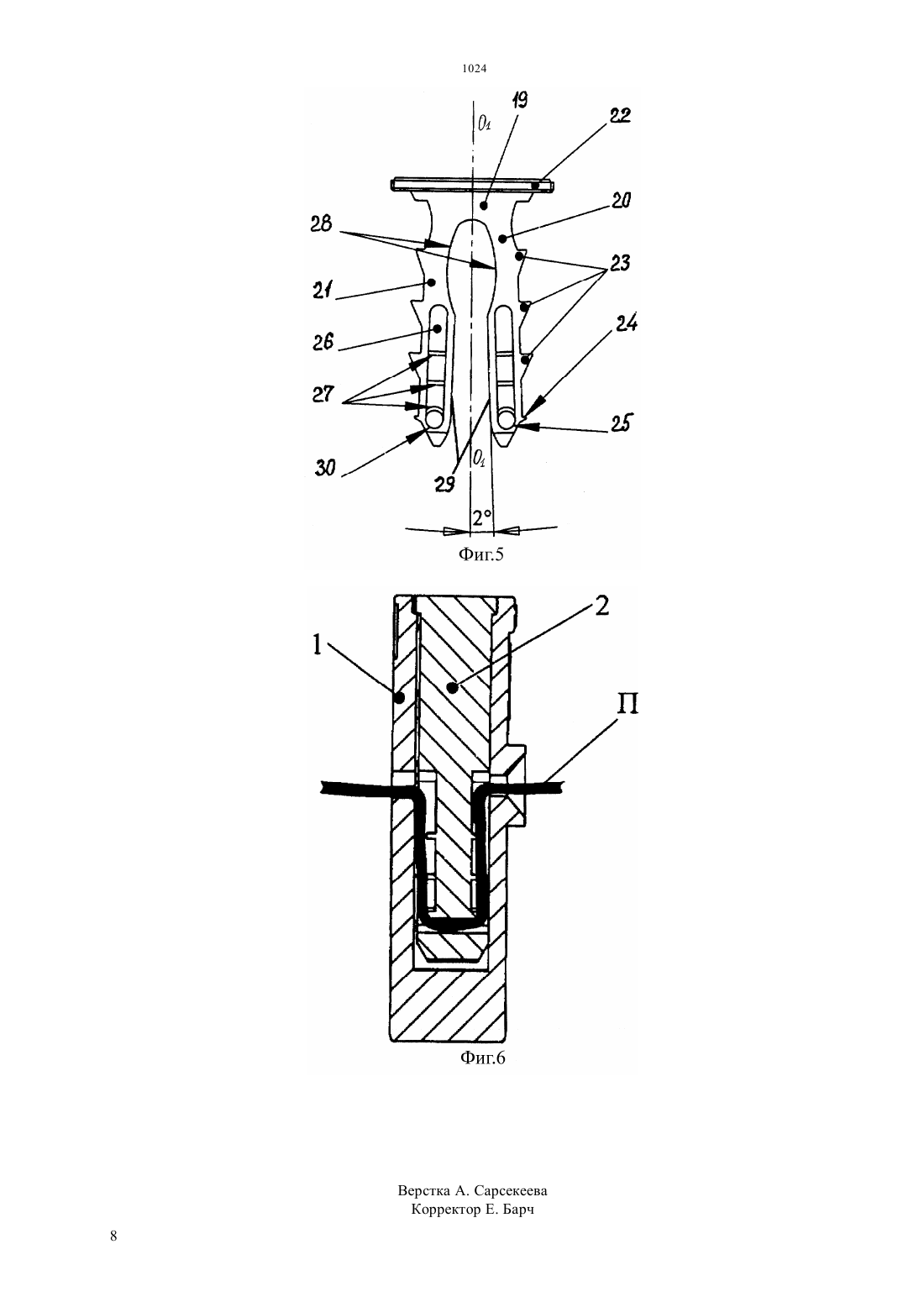

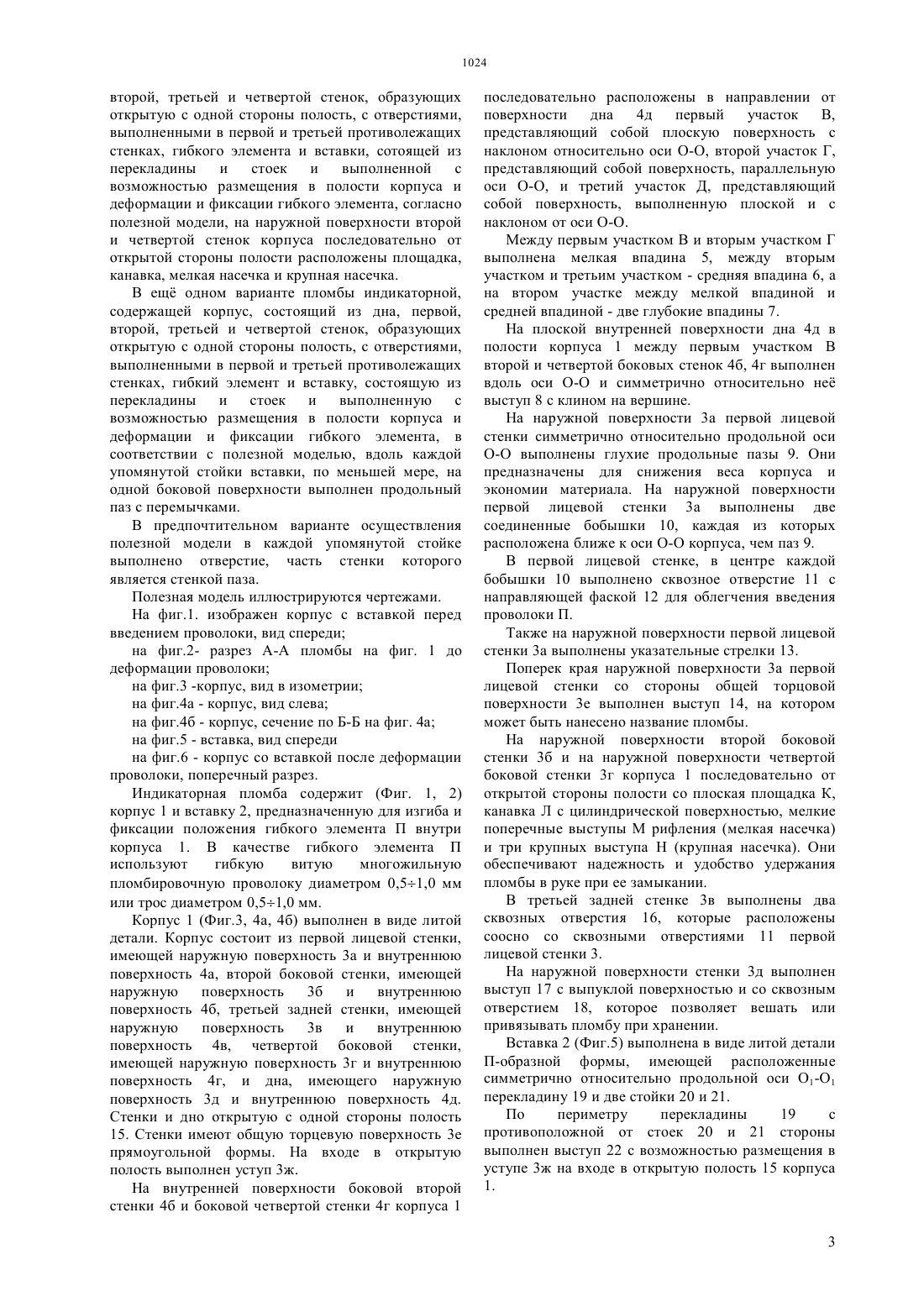

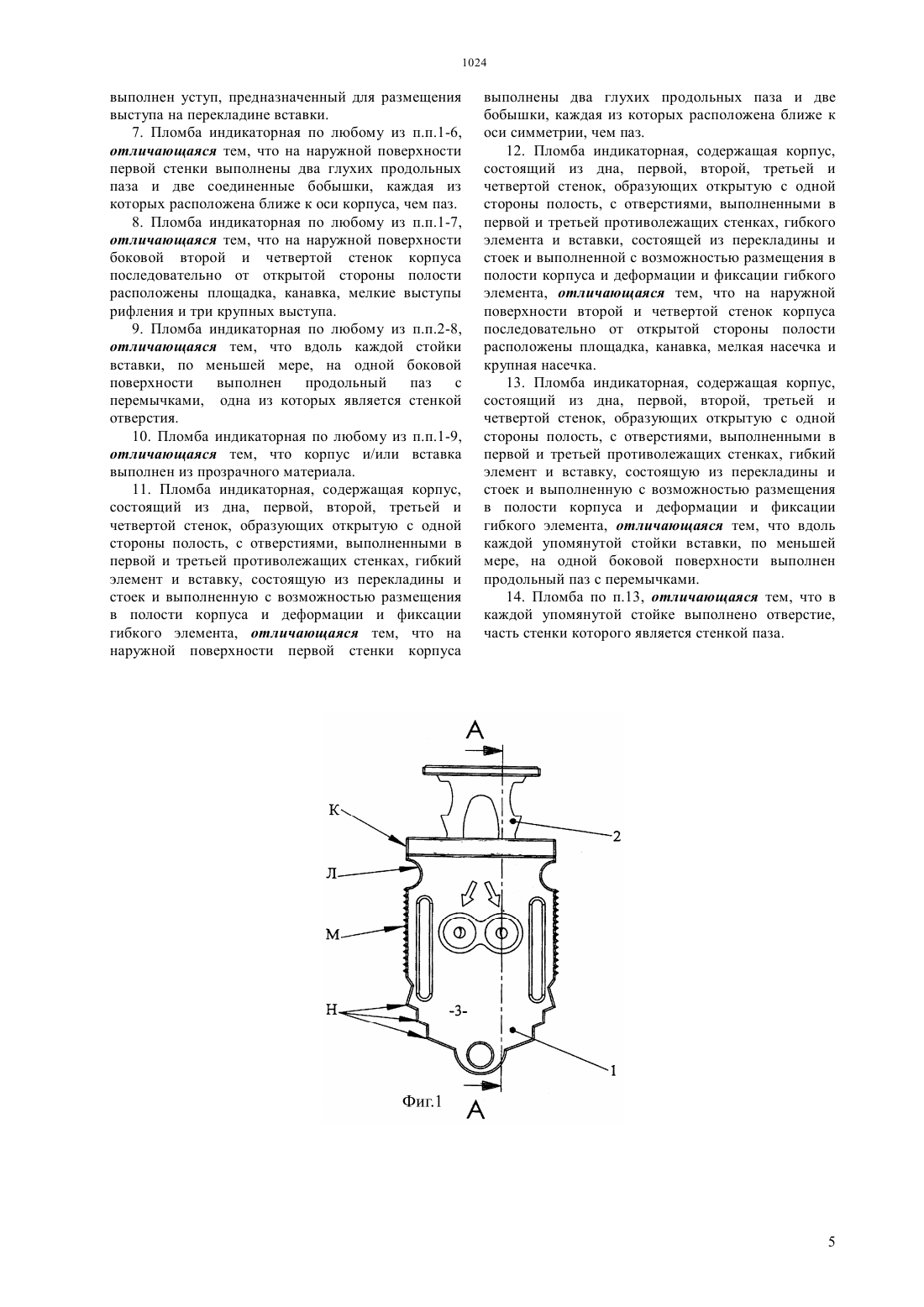

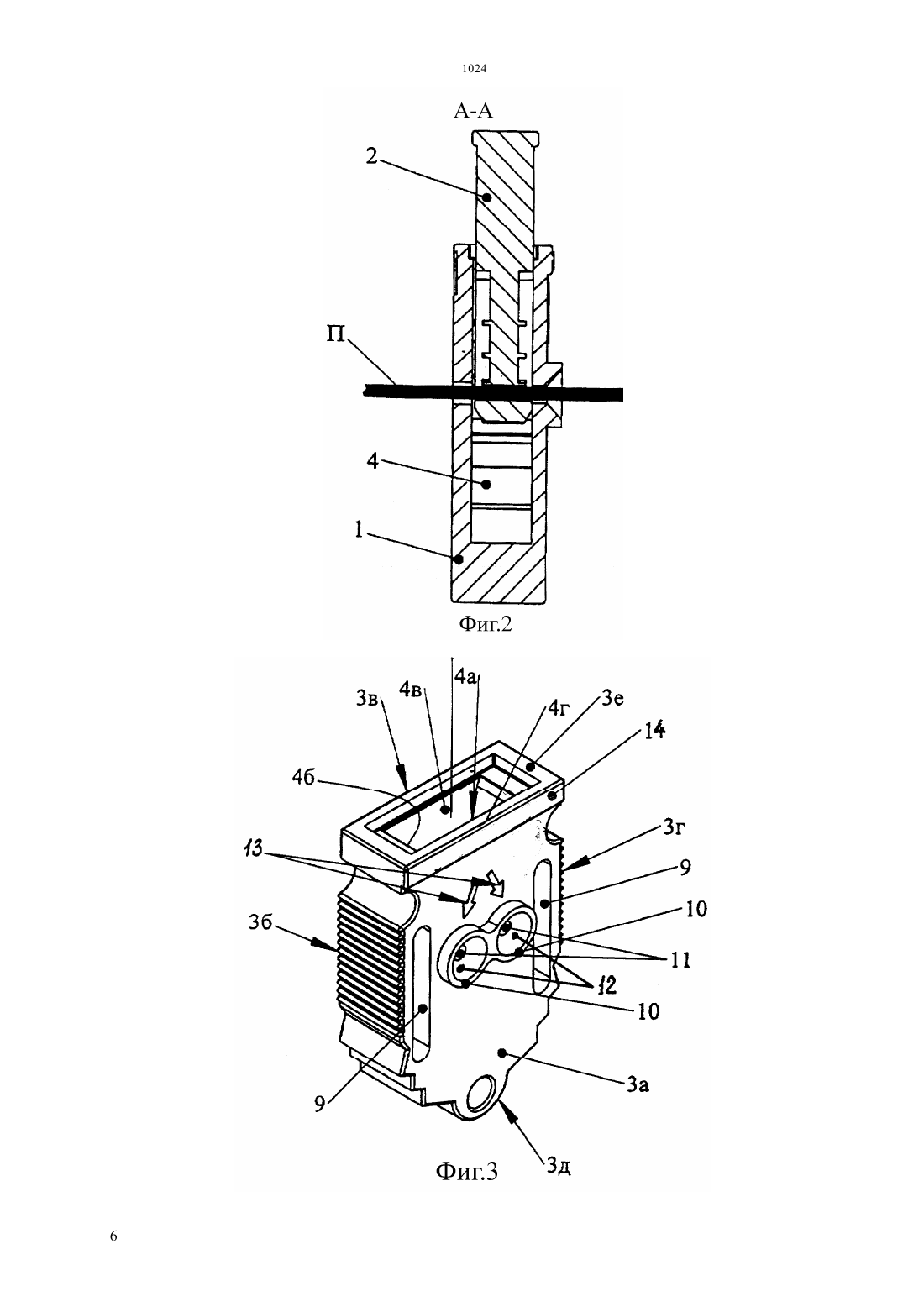

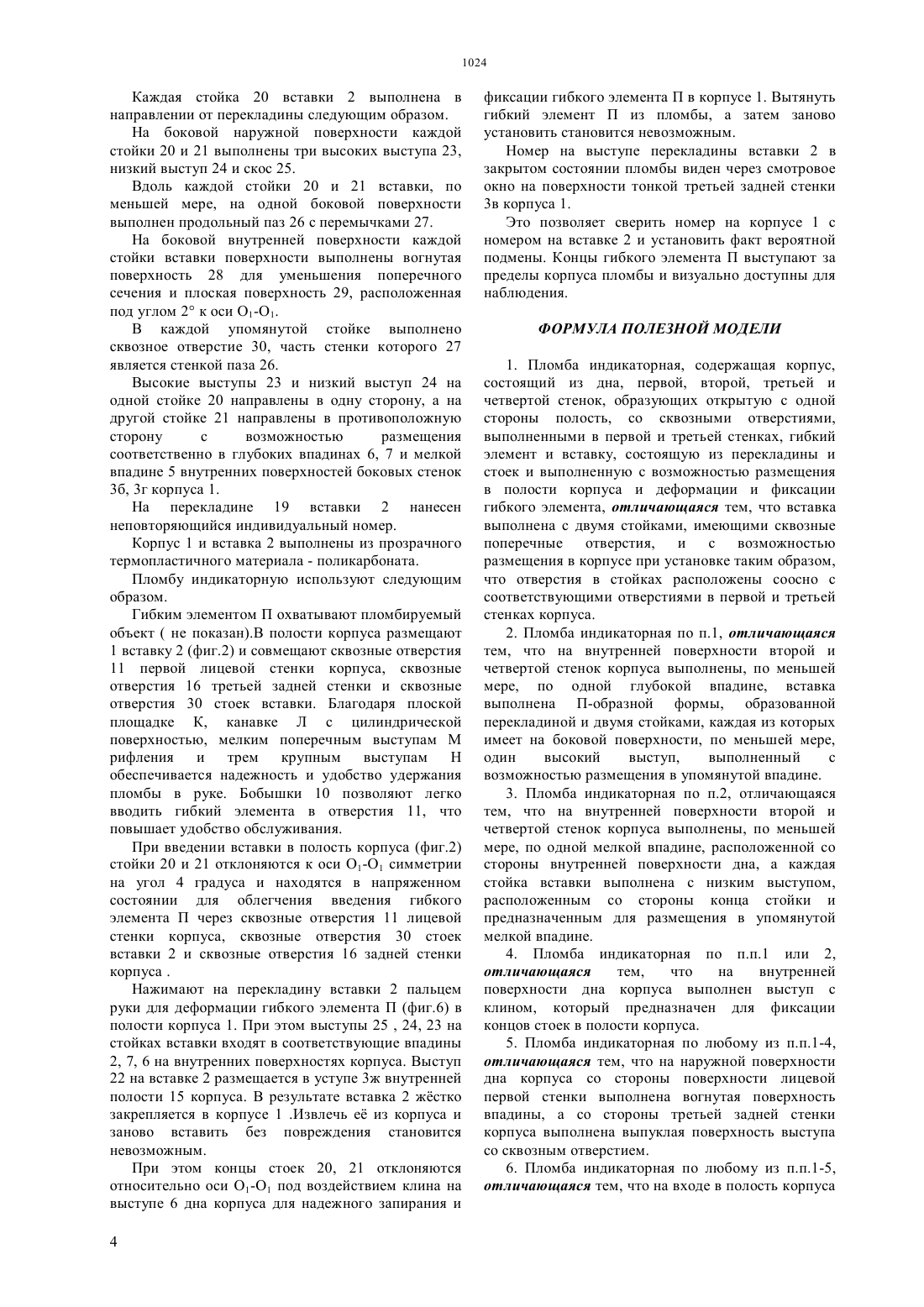

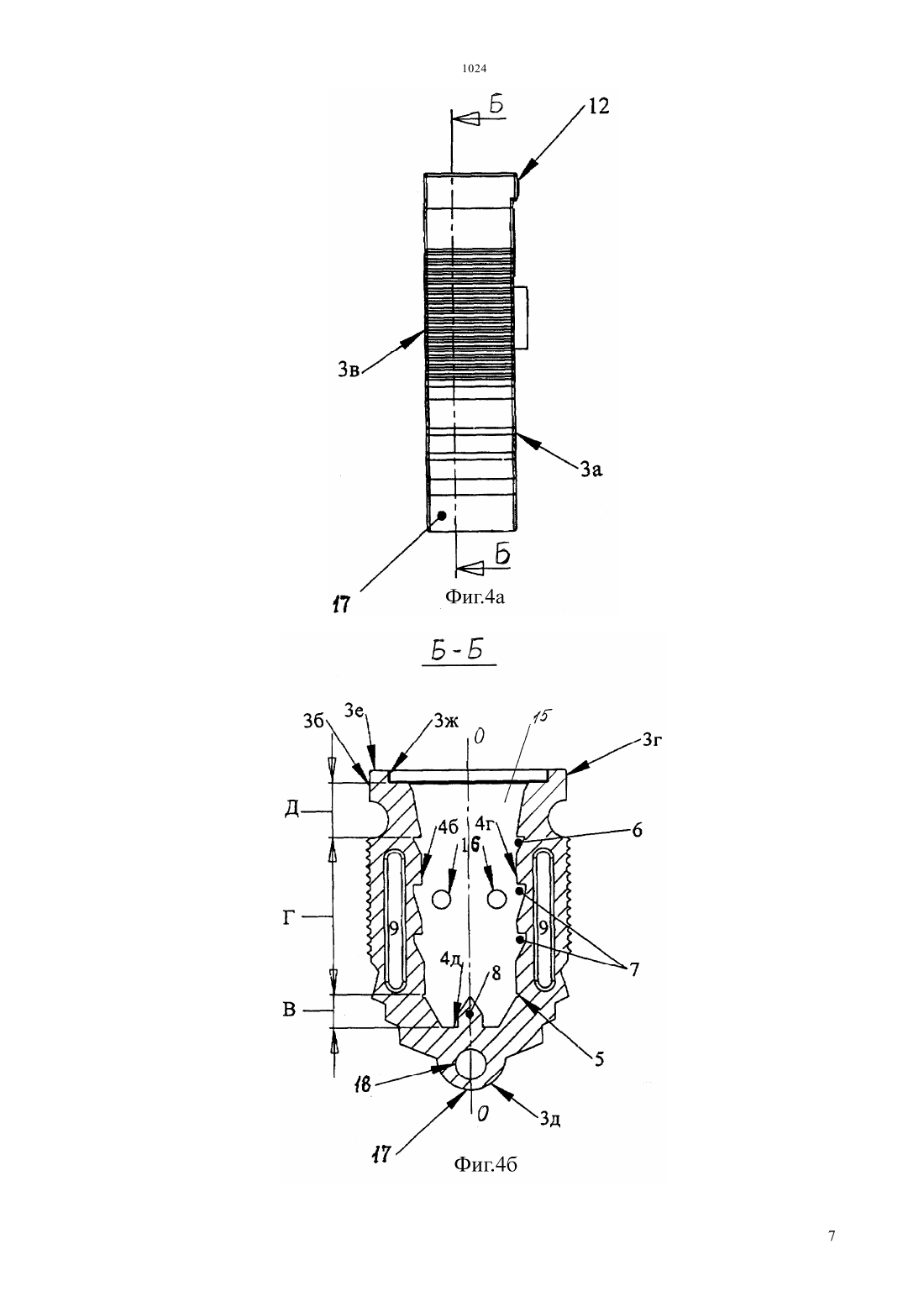

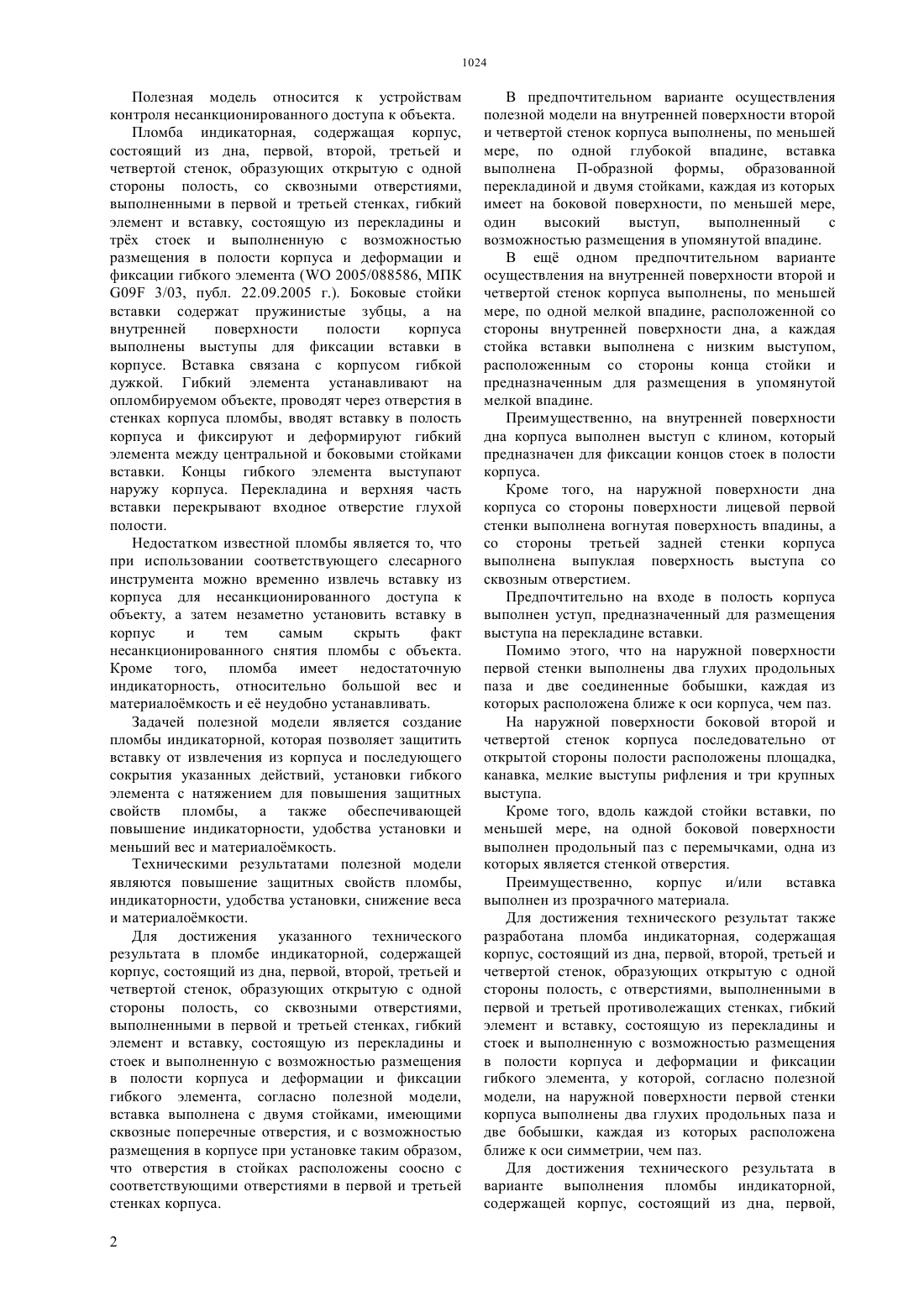

(51) 09 3/03 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Отличие пломбы состоит в том , что вставка 2 выполнена с двумя стойкам 20 и 21, имеющими сквозные поперечные отверстия 30, и с возможностью размещения в корпусе при установке таким образом, что отверстия в стойках 30 расположены соосно с соответствующими отверстиями 11 и 16 в первой и третьей стенках корпуса. На внутренней поверхности второй и четвертой стенок корпуса 1 выполнены, по меньшей мере, по одной глубокой впадине, вставка 2 выполнена Побразной формы, образованной перекладиной и двумя стойками, каждая из которых имеет на боковой поверхности, по меньшей мере, один высокий выступ, выполненный с возможностью размещения в упомянутой впадине. На внутренней поверхности второй и четвертой стенок корпуса 1 выполнены, по меньшей мере, по одной мелкой впадине 5, расположенной со стороны внутренней поверхности дна, а каждая стойка вставки выполнена с низким выступом,расположенным со стороны конца стойки и предназначенным для размещения в упомянутой мелкой впадине.(57) Полезная модель относится к устройствам контроля несанкционированного доступа к объекта. Техническими результатами полезной модели являются повышение защитных свойств пломбы,индикаторности, удобства установки, снижение веса и материаломкости. Пломба индикаторная содержит корпус 1,состоящий из дна, первой, второй, третьей и четвертой стенок, образующих открытую с одной стороны полость 15, со сквозными отверстиями 11 и 16, выполненными в первой и третьей стенках,гибкий элемент П и вставку 2, состоящую из перекладины 19 и стоек и выполненную с возможностью размещения в полости корпуса и деформации и фиксации гибкого элемента П. Полезная модель относится к устройствам контроля несанкционированного доступа к объекта. Пломба индикаторная, содержащая корпус,состоящий из дна, первой, второй, третьей и четвертой стенок, образующих открытую с одной стороны полость, со сквозными отверстиями,выполненными в первой и третьей стенках, гибкий элемент и вставку, состоящую из перекладины и трх стоек и выполненную с возможностью размещения в полости корпуса и деформации и фиксации гибкого элемента ( 2005/088586, МПК 09 3/03, публ. 22.09.2005 г.). Боковые стойки вставки содержат пружинистые зубцы, а на внутренней поверхности полости корпуса выполнены выступы для фиксации вставки в корпусе. Вставка связана с корпусом гибкой дужкой. Гибкий элемента устанавливают на опломбируемом объекте, проводят через отверстия в стенках корпуса пломбы, вводят вставку в полость корпуса и фиксируют и деформируют гибкий элемента между центральной и боковыми стойками вставки. Концы гибкого элемента выступают наружу корпуса. Перекладина и верхняя часть вставки перекрывают входное отверстие глухой полости. Недостатком известной пломбы является то, что при использовании соответствующего слесарного инструмента можно временно извлечь вставку из корпуса для несанкционированного доступа к объекту, а затем незаметно установить вставку в корпус и тем самым скрыть факт несанкционированного снятия пломбы с объекта. Кроме того, пломба имеет недостаточную индикаторность, относительно большой вес и материаломкость и е неудобно устанавливать. Задачей полезной модели является создание пломбы индикаторной, которая позволяет защитить вставку от извлечения из корпуса и последующего сокрытия указанных действий, установки гибкого элемента с натяжением для повышения защитных свойств пломбы, а также обеспечивающей повышение индикаторности, удобства установки и меньший вес и материаломкость. Техническими результатами полезной модели являются повышение защитных свойств пломбы,индикаторности, удобства установки, снижение веса и материаломкости. Для достижения указанного технического результата в пломбе индикаторной, содержащей корпус, состоящий из дна, первой, второй, третьей и четвертой стенок, образующих открытую с одной стороны полость, со сквозными отверстиями,выполненными в первой и третьей стенках, гибкий элемент и вставку, состоящую из перекладины и стоек и выполненную с возможностью размещения в полости корпуса и деформации и фиксации гибкого элемента, согласно полезной модели,вставка выполнена с двумя стойками, имеющими сквозные поперечные отверстия, и с возможностью размещения в корпусе при установке таким образом,что отверстия в стойках расположены соосно с соответствующими отверстиями в первой и третьей стенках корпуса. 2 В предпочтительном варианте осуществления полезной модели на внутренней поверхности второй и четвертой стенок корпуса выполнены, по меньшей мере, по одной глубокой впадине, вставка выполнена П-образной формы, образованной перекладиной и двумя стойками, каждая из которых имеет на боковой поверхности, по меньшей мере,один высокий выступ,выполненный с возможностью размещения в упомянутой впадине. В ещ одном предпочтительном варианте осуществления на внутренней поверхности второй и четвертой стенок корпуса выполнены, по меньшей мере, по одной мелкой впадине, расположенной со стороны внутренней поверхности дна, а каждая стойка вставки выполнена с низким выступом,расположенным со стороны конца стойки и предназначенным для размещения в упомянутой мелкой впадине. Преимущественно, на внутренней поверхности дна корпуса выполнен выступ с клином, который предназначен для фиксации концов стоек в полости корпуса. Кроме того, на наружной поверхности дна корпуса со стороны поверхности лицевой первой стенки выполнена вогнутая поверхность впадины, а со стороны третьей задней стенки корпуса выполнена выпуклая поверхность выступа со сквозным отверстием. Предпочтительно на входе в полость корпуса выполнен уступ, предназначенный для размещения выступа на перекладине вставки. Помимо этого, что на наружной поверхности первой стенки выполнены два глухих продольных паза и две соединенные бобышки, каждая из которых расположена ближе к оси корпуса, чем паз. На наружной поверхности боковой второй и четвертой стенок корпуса последовательно от открытой стороны полости расположены площадка,канавка, мелкие выступы рифления и три крупных выступа. Кроме того, вдоль каждой стойки вставки, по меньшей мере, на одной боковой поверхности выполнен продольный паз с перемычками, одна из которых является стенкой отверстия. Преимущественно,корпус и/или вставка выполнен из прозрачного материала. Для достижения технического результат также разработана пломба индикаторная, содержащая корпус, состоящий из дна, первой, второй, третьей и четвертой стенок, образующих открытую с одной стороны полость, с отверстиями, выполненными в первой и третьей противолежащих стенках, гибкий элемент и вставку, состоящую из перекладины и стоек и выполненную с возможностью размещения в полости корпуса и деформации и фиксации гибкого элемента, у которой, согласно полезной модели, на наружной поверхности первой стенки корпуса выполнены два глухих продольных паза и две бобышки, каждая из которых расположена ближе к оси симметрии, чем паз. Для достижения технического результата в варианте выполнения пломбы индикаторной,содержащей корпус, состоящий из дна, первой, 1024 второй, третьей и четвертой стенок, образующих открытую с одной стороны полость, с отверстиями,выполненными в первой и третьей противолежащих стенках, гибкого элемента и вставки, сотоящей из перекладины и стоек и выполненной с возможностью размещения в полости корпуса и деформации и фиксации гибкого элемента, согласно полезной модели, на наружной поверхности второй и четвертой стенок корпуса последовательно от открытой стороны полости расположены площадка,канавка, мелкая насечка и крупная насечка. В ещ одном варианте пломбы индикаторной,содержащей корпус, состоящий из дна, первой,второй, третьей и четвертой стенок, образующих открытую с одной стороны полость, с отверстиями,выполненными в первой и третьей противолежащих стенках, гибкий элемент и вставку, состоящую из перекладины и стоек и выполненную с возможностью размещения в полости корпуса и деформации и фиксации гибкого элемента, в соответствии с полезной моделью, вдоль каждой упомянутой стойки вставки, по меньшей мере, на одной боковой поверхности выполнен продольный паз с перемычками. В предпочтительном варианте осуществления полезной модели в каждой упомянутой стойке выполнено отверстие, часть стенки которого является стенкой паза. Полезная модель иллюстрируются чертежами. На фиг.1. изображен корпус с вставкой перед введением проволоки, вид спереди на фиг.2- разрез А-А пломбы на фиг. 1 до деформации проволоки на фиг.3 -корпус, вид в изометрии на фиг.4 а - корпус, вид слева на фиг.4 б - корпус, сечение по Б-Б на фиг. 4 а на фиг.5 - вставка, вид спереди на фиг.6 - корпус со вставкой после деформации проволоки, поперечный разрез. Индикаторная пломба содержит (Фиг. 1, 2) корпус 1 и вставку 2, предназначенную для изгиба и фиксации положения гибкого элемента П внутри корпуса 1. В качестве гибкого элемента П используют гибкую витую многожильную пломбировочную проволоку диаметром 0,51,0 мм или трос диаметром 0,51,0 мм. Корпус 1 (Фиг.3, 4 а, 4 б) выполнен в виде литой детали. Корпус состоит из первой лицевой стенки,имеющей наружную поверхность 3 а и внутреннюю поверхность 4 а, второй боковой стенки, имеющей наружную поверхность 3 б и внутреннюю поверхность 4 б, третьей задней стенки, имеющей наружную поверхность 3 в и внутреннюю поверхность 4 в, четвертой боковой стенки,имеющей наружную поверхность 3 г и внутреннюю поверхность 4 г, и дна, имеющего наружную поверхность 3 д и внутреннюю поверхность 4 д. Стенки и дно открытую с одной стороны полость 15. Стенки имеют общую торцевую поверхность 3 е прямоугольной формы. На входе в открытую полость выполнен уступ 3 ж. На внутренней поверхности боковой второй стенки 4 б и боковой четвертой стенки 4 г корпуса 1 последовательно расположены в направлении от поверхности дна 4 д первый участок В,представляющий собой плоскую поверхность с наклоном относительно оси О-О, второй участок Г,представляющий собой поверхность, параллельную оси О-О, и третий участок Д, представляющий собой поверхность, выполненную плоской и с наклоном от оси О-О. Между первым участком В и вторым участком Г выполнена мелкая впадина 5, между вторым участком и третьим участком - средняя впадина 6, а на втором участке между мелкой впадиной и средней впадиной - две глубокие впадины 7. На плоской внутренней поверхности дна 4 д в полости корпуса 1 между первым участком В второй и четвертой боковых стенок 4 б, 4 г выполнен вдоль оси О-О и симметрично относительно не выступ 8 с клином на вершине. На наружной поверхности 3 а первой лицевой стенки симметрично относительно продольной оси О-О выполнены глухие продольные пазы 9. Они предназначены для снижения веса корпуса и экономии материала. На наружной поверхности первой лицевой стенки 3 а выполнены две соединенные бобышки 10, каждая из которых расположена ближе к оси О-О корпуса, чем паз 9. В первой лицевой стенке, в центре каждой бобышки 10 выполнено сквозное отверстие 11 с направляющей фаской 12 для облегчения введения проволоки П. Также на наружной поверхности первой лицевой стенки 3 а выполнены указательные стрелки 13. Поперек края наружной поверхности 3 а первой лицевой стенки со стороны общей торцовой поверхности 3 е выполнен выступ 14, на котором может быть нанесено название пломбы. На наружной поверхности второй боковой стенки 3 б и на наружной поверхности четвертой боковой стенки 3 г корпуса 1 последовательно от открытой стороны полости со плоская площадка К,канавка Л с цилиндрической поверхностью, мелкие поперечные выступы М рифления (мелкая насечка) и три крупных выступа Н (крупная насечка). Они обеспечивают надежность и удобство удержания пломбы в руке при ее замыкании. В третьей задней стенке 3 в выполнены два сквозных отверстия 16, которые расположены соосно со сквозными отверстиями 11 первой лицевой стенки 3. На наружной поверхности стенки 3 д выполнен выступ 17 с выпуклой поверхностью и со сквозным отверстием 18, которое позволяет вешать или привязывать пломбу при хранении. Вставка 2 (Фиг.5) выполнена в виде литой детали П-образной формы, имеющей расположенные симметрично относительно продольной оси 1-1 перекладину 19 и две стойки 20 и 21. По периметру перекладины 19 с противоположной от стоек 20 и 21 стороны выполнен выступ 22 с возможностью размещения в уступе 3 ж на входе в открытую полость 15 корпуса 1. Каждая стойка 20 вставки 2 выполнена в направлении от перекладины следующим образом. На боковой наружной поверхности каждой стойки 20 и 21 выполнены три высоких выступа 23,низкий выступ 24 и скос 25. Вдоль каждой стойки 20 и 21 вставки, по меньшей мере, на одной боковой поверхности выполнен продольный паз 26 с перемычками 27. На боковой внутренней поверхности каждой стойки вставки поверхности выполнены вогнутая поверхность 28 для уменьшения поперечного сечения и плоская поверхность 29, расположенная под углом 2 к оси 1-1. В каждой упомянутой стойке выполнено сквозное отверстие 30, часть стенки которого 27 является стенкой паза 26. Высокие выступы 23 и низкий выступ 24 на одной стойке 20 направлены в одну сторону, а на другой стойке 21 направлены в противоположную сторону с возможностью размещения соответственно в глубоких впадинах 6, 7 и мелкой впадине 5 внутренних поверхностей боковых стенок 3 б, 3 г корпуса 1. На перекладине 19 вставки 2 нанесен неповторяющийся индивидуальный номер. Корпус 1 и вставка 2 выполнены из прозрачного термопластичного материала - поликарбоната. Пломбу индикаторную используют следующим образом. Гибким элементом П охватывают пломбируемый объект ( не показан).В полости корпуса размещают 1 вставку 2 (фиг.2) и совмещают сквозные отверстия 11 первой лицевой стенки корпуса, сквозные отверстия 16 третьей задней стенки и сквозные отверстия 30 стоек вставки. Благодаря плоской площадке К, канавке Л с цилиндрической поверхностью, мелким поперечным выступам М рифления и трем крупным выступам Н обеспечивается надежность и удобство удержания пломбы в руке. Бобышки 10 позволяют легко вводить гибкий элемента в отверстия 11, что повышает удобство обслуживания. При введении вставки в полость корпуса (фиг.2) стойки 20 и 21 отклоняются к оси 1-1 симметрии на угол 4 градуса и находятся в напряженном состоянии для облегчения введения гибкого элемента П через сквозные отверстия 11 лицевой стенки корпуса, сквозные отверстия 30 стоек вставки 2 и сквозные отверстия 16 задней стенки корпуса . Нажимают на перекладину вставки 2 пальцем руки для деформации гибкого элемента П (фиг.6) в полости корпуса 1. При этом выступы 25 , 24, 23 на стойках вставки входят в соответствующие впадины 2, 7, 6 на внутренних поверхностях корпуса. Выступ 22 на вставке 2 размещается в уступе 3 ж внутренней полости 15 корпуса. В результате вставка 2 жстко закрепляется в корпусе 1 .Извлечь е из корпуса и заново вставить без повреждения становится невозможным. При этом концы стоек 20, 21 отклоняются относительно оси 1-1 под воздействием клина на выступе 6 дна корпуса для надежного запирания и 4 фиксации гибкого элемента П в корпусе 1. Вытянуть гибкий элемент П из пломбы, а затем заново установить становится невозможным. Номер на выступе перекладины вставки 2 в закрытом состоянии пломбы виден через смотровое окно на поверхности тонкой третьей задней стенки 3 в корпуса 1. Это позволяет сверить номер на корпусе 1 с номером на вставке 2 и установить факт вероятной подмены. Концы гибкого элемента П выступают за пределы корпуса пломбы и визуально доступны для наблюдения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Пломба индикаторная, содержащая корпус,состоящий из дна, первой, второй, третьей и четвертой стенок, образующих открытую с одной стороны полость, со сквозными отверстиями,выполненными в первой и третьей стенках, гибкий элемент и вставку, состоящую из перекладины и стоек и выполненную с возможностью размещения в полости корпуса и деформации и фиксации гибкого элемента, отличающаяся тем, что вставка выполнена с двумя стойками, имеющими сквозные поперечные отверстия, и с возможностью размещения в корпусе при установке таким образом,что отверстия в стойках расположены соосно с соответствующими отверстиями в первой и третьей стенках корпуса. 2. Пломба индикаторная по п.1, отличающаяся тем, что на внутренней поверхности второй и четвертой стенок корпуса выполнены, по меньшей мере, по одной глубокой впадине, вставка выполнена П-образной формы, образованной перекладиной и двумя стойками, каждая из которых имеет на боковой поверхности, по меньшей мере,один высокий выступ,выполненный с возможностью размещения в упомянутой впадине. 3. Пломба индикаторная по п.2, отличающаяся тем, что на внутренней поверхности второй и четвертой стенок корпуса выполнены, по меньшей мере, по одной мелкой впадине, расположенной со стороны внутренней поверхности дна, а каждая стойка вставки выполнена с низким выступом,расположенным со стороны конца стойки и предназначенным для размещения в упомянутой мелкой впадине. 4. Пломба индикаторная по п.п.1 или 2,отличающаяся тем,что на внутренней поверхности дна корпуса выполнен выступ с клином, который предназначен для фиксации концов стоек в полости корпуса. 5. Пломба индикаторная по любому из п.п.1-4,отличающаяся тем, что на наружной поверхности дна корпуса со стороны поверхности лицевой первой стенки выполнена вогнутая поверхность впадины, а со стороны третьей задней стенки корпуса выполнена выпуклая поверхность выступа со сквозным отверстием. 6. Пломба индикаторная по любому из п.п.1-5,отличающаяся тем, что на входе в полость корпуса выполнен уступ, предназначенный для размещения выступа на перекладине вставки. 7. Пломба индикаторная по любому из п.п.1-6,отличающаяся тем, что на наружной поверхности первой стенки выполнены два глухих продольных паза и две соединенные бобышки, каждая из которых расположена ближе к оси корпуса, чем паз. 8. Пломба индикаторная по любому из п.п.1-7,отличающаяся тем, что на наружной поверхности боковой второй и четвертой стенок корпуса последовательно от открытой стороны полости расположены площадка, канавка, мелкие выступы рифления и три крупных выступа. 9. Пломба индикаторная по любому из п.п.2-8,отличающаяся тем, что вдоль каждой стойки вставки, по меньшей мере, на одной боковой поверхности выполнен продольный паз с перемычками, одна из которых является стенкой отверстия. 10. Пломба индикаторная по любому из п.п.1-9,отличающаяся тем, что корпус и/или вставка выполнен из прозрачного материала. 11. Пломба индикаторная, содержащая корпус,состоящий из дна, первой, второй, третьей и четвертой стенок, образующих открытую с одной стороны полость, с отверстиями, выполненными в первой и третьей противолежащих стенках, гибкий элемент и вставку, состоящую из перекладины и стоек и выполненную с возможностью размещения в полости корпуса и деформации и фиксации гибкого элемента, отличающаяся тем, что на наружной поверхности первой стенки корпуса выполнены два глухих продольных паза и две бобышки, каждая из которых расположена ближе к оси симметрии, чем паз. 12. Пломба индикаторная, содержащая корпус,состоящий из дна, первой, второй, третьей и четвертой стенок, образующих открытую с одной стороны полость, с отверстиями, выполненными в первой и третьей противолежащих стенках, гибкого элемента и вставки, состоящей из перекладины и стоек и выполненной с возможностью размещения в полости корпуса и деформации и фиксации гибкого элемента, отличающаяся тем, что на наружной поверхности второй и четвертой стенок корпуса последовательно от открытой стороны полости расположены площадка, канавка, мелкая насечка и крупная насечка. 13. Пломба индикаторная, содержащая корпус,состоящий из дна, первой, второй, третьей и четвертой стенок, образующих открытую с одной стороны полость, с отверстиями, выполненными в первой и третьей противолежащих стенках, гибкий элемент и вставку, состоящую из перекладины и стоек и выполненную с возможностью размещения в полости корпуса и деформации и фиксации гибкого элемента, отличающаяся тем, что вдоль каждой упомянутой стойки вставки, по меньшей мере, на одной боковой поверхности выполнен продольный паз с перемычками. 14. Пломба по п.13, отличающаяся тем, что в каждой упомянутой стойке выполнено отверстие,часть стенки которого является стенкой паза.
