Пломба индикаторная (варианты)

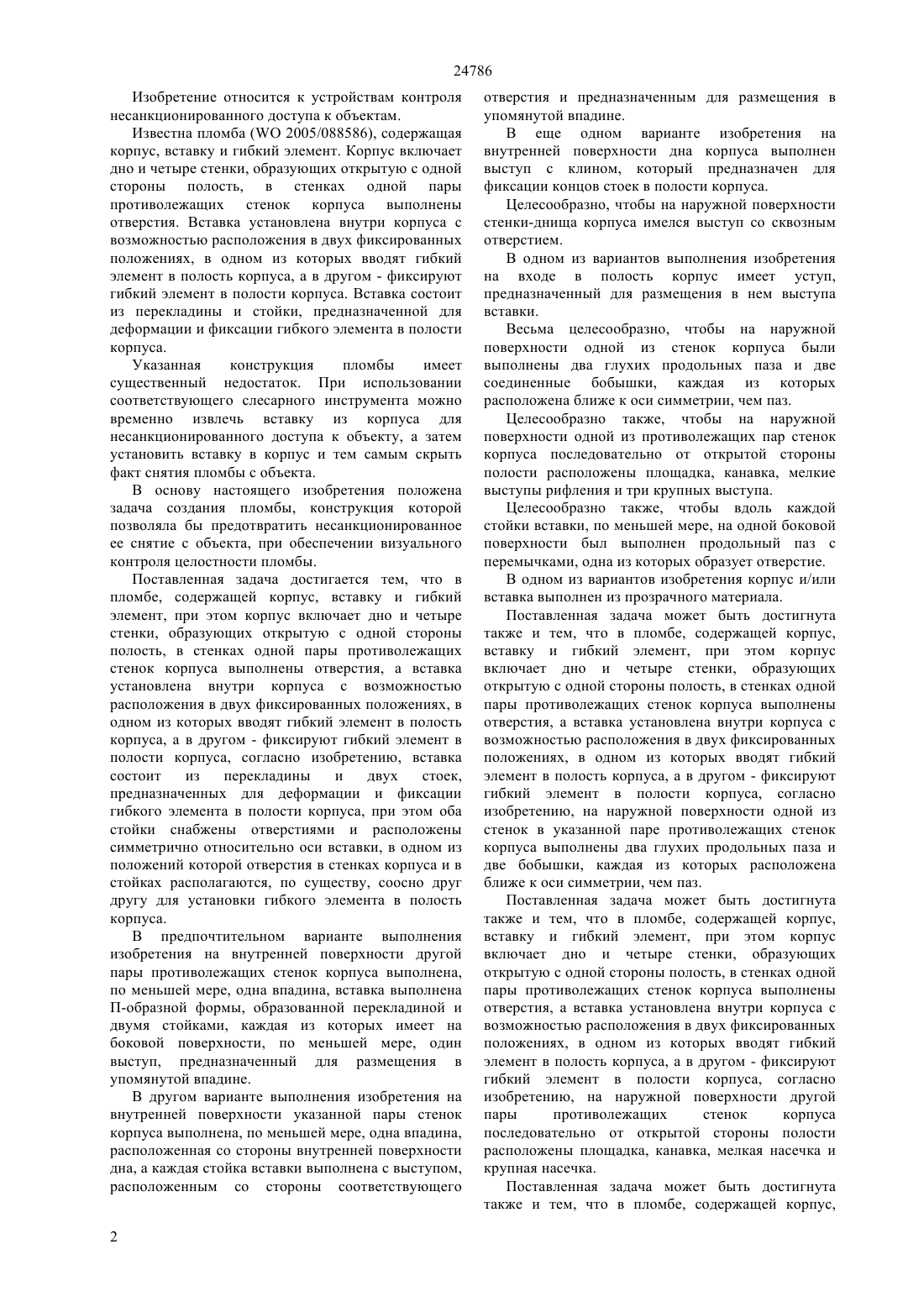

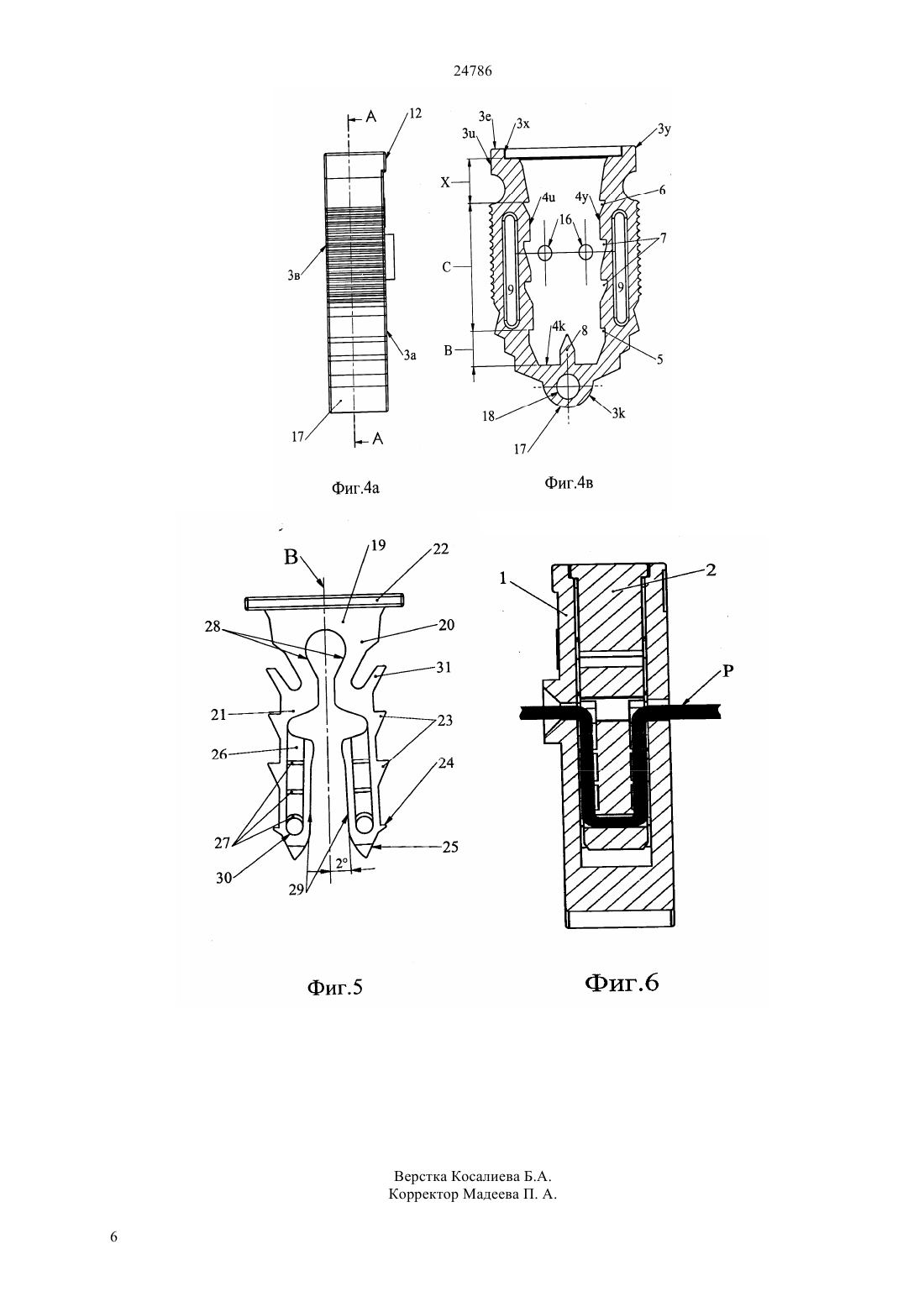

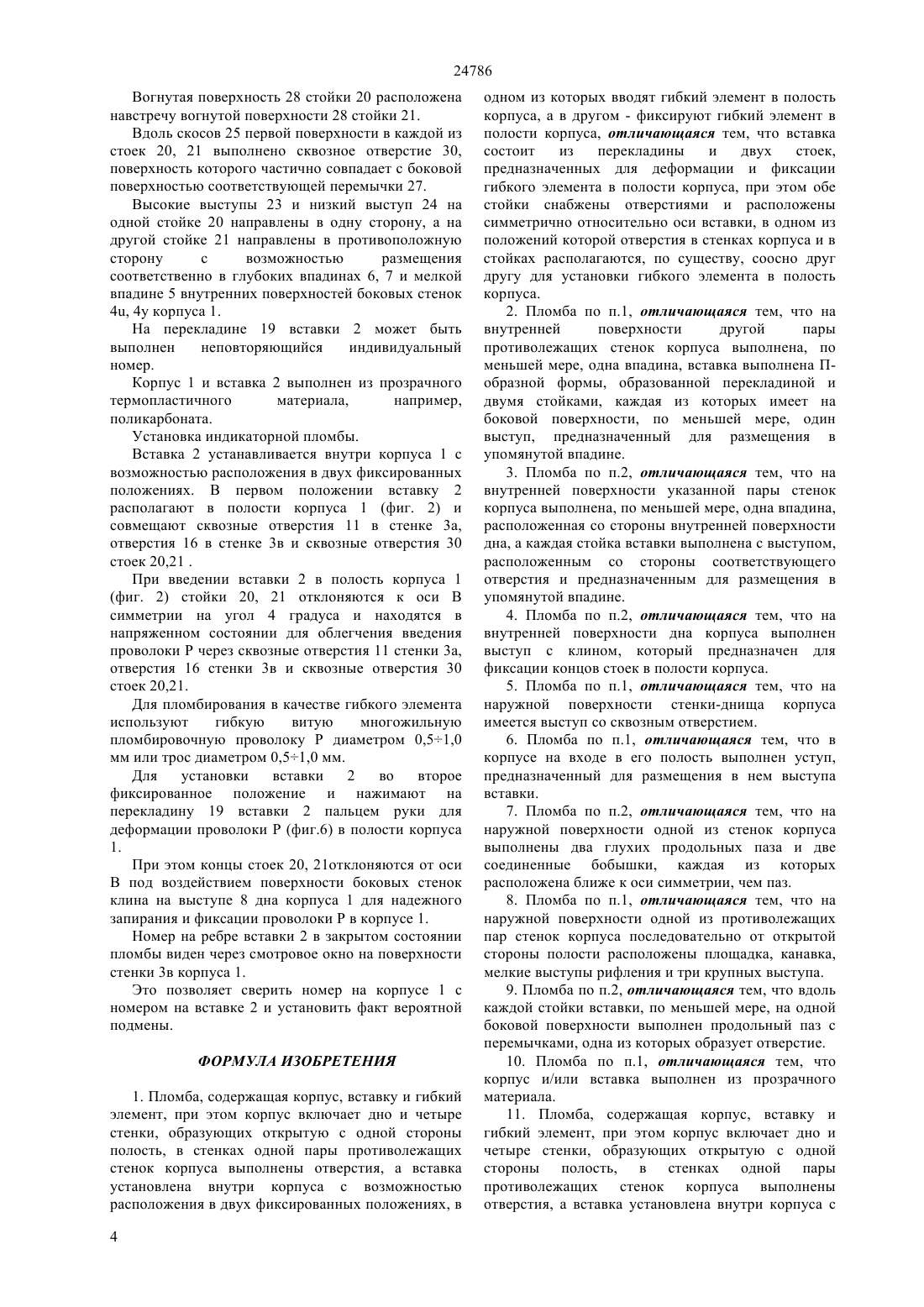

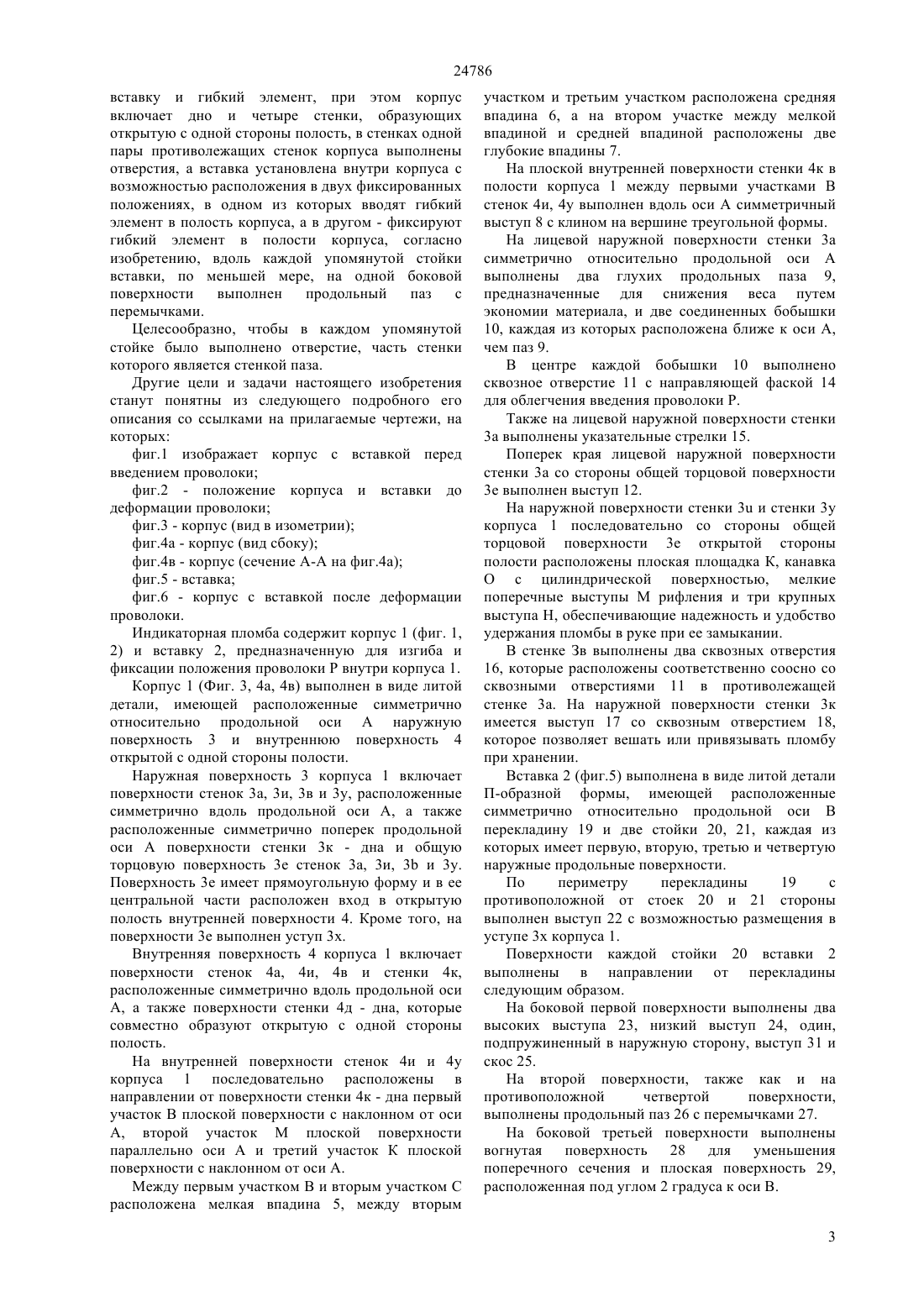

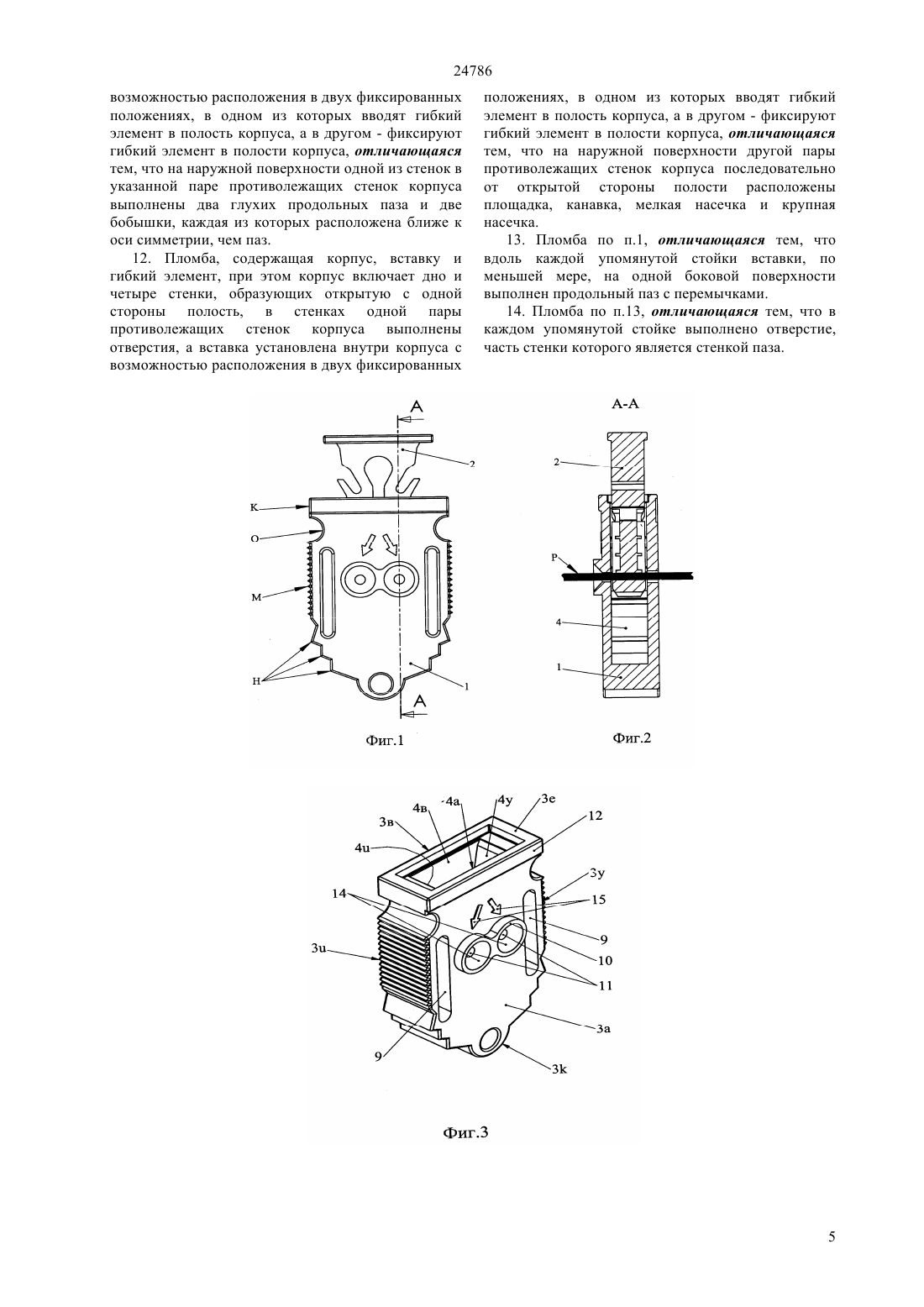

(51) 09 3/03 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к устройствам контроля несанкционированного доступа к объектам. Пломба,предназначенная для использования совместно с гибким элементом, содержит корпус и вставку. Корпус состоит из дна и четырех стенок,образующих открытую с одной стороны полость. В стенках одной пары противолежащих стенок выполнены отверстия. Вставка имеет перекладину и две стойки с отверстиями. В одном из положений вставки отверстия в стенках корпуса и в стойках располагаются, по существу, соосно друг другу для установки гибкого элемента в полость корпуса. В других вариантах корпус характеризуется различными формами выполнения корпуса.(72) Ананков Михаил ПавловичДорофеев Владимир ПетровичМеланич Елена Валентиновна(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич 24786 Изобретение относится к устройствам контроля несанкционированного доступа к объектам. Известна пломба ( 2005/088586), содержащая корпус, вставку и гибкий элемент. Корпус включает дно и четыре стенки, образующих открытую с одной стороны полость, в стенках одной пары противолежащих стенок корпуса выполнены отверстия. Вставка установлена внутри корпуса с возможностью расположения в двух фиксированных положениях, в одном из которых вводят гибкий элемент в полость корпуса, а в другом - фиксируют гибкий элемент в полости корпуса. Вставка состоит из перекладины и стойки, предназначенной для деформации и фиксации гибкого элемента в полости корпуса. Указанная конструкция пломбы имеет существенный недостаток. При использовании соответствующего слесарного инструмента можно временно извлечь вставку из корпуса для несанкционированного доступа к объекту, а затем установить вставку в корпус и тем самым скрыть факт снятия пломбы с объекта. В основу настоящего изобретения положена задача создания пломбы, конструкция которой позволяла бы предотвратить несанкционированное ее снятие с объекта, при обеспечении визуального контроля целостности пломбы. Поставленная задача достигается тем, что в пломбе, содержащей корпус, вставку и гибкий элемент, при этом корпус включает дно и четыре стенки, образующих открытую с одной стороны полость, в стенках одной пары противолежащих стенок корпуса выполнены отверстия, а вставка установлена внутри корпуса с возможностью расположения в двух фиксированных положениях, в одном из которых вводят гибкий элемент в полость корпуса, а в другом - фиксируют гибкий элемент в полости корпуса, согласно изобретению, вставка состоит из перекладины и двух стоек,предназначенных для деформации и фиксации гибкого элемента в полости корпуса, при этом оба стойки снабжены отверстиями и расположены симметрично относительно оси вставки, в одном из положений которой отверстия в стенках корпуса и в стойках располагаются, по существу, соосно друг другу для установки гибкого элемента в полость корпуса. В предпочтительном варианте выполнения изобретения на внутренней поверхности другой пары противолежащих стенок корпуса выполнена,по меньшей мере, одна впадина, вставка выполнена П-образной формы, образованной перекладиной и двумя стойками, каждая из которых имеет на боковой поверхности, по меньшей мере, один выступ, предназначенный для размещения в упомянутой впадине. В другом варианте выполнения изобретения на внутренней поверхности указанной пары стенок корпуса выполнена, по меньшей мере, одна впадина,расположенная со стороны внутренней поверхности дна, а каждая стойка вставки выполнена с выступом,расположенным со стороны соответствующего 2 отверстия и предназначенным для размещения в упомянутой впадине. В еще одном варианте изобретения на внутренней поверхности дна корпуса выполнен выступ с клином, который предназначен для фиксации концов стоек в полости корпуса. Целесообразно, чтобы на наружной поверхности стенки-днища корпуса имелся выступ со сквозным отверстием. В одном из вариантов выполнения изобретения на входе в полость корпус имеет уступ,предназначенный для размещения в нем выступа вставки. Весьма целесообразно, чтобы на наружной поверхности одной из стенок корпуса были выполнены два глухих продольных паза и две соединенные бобышки, каждая из которых расположена ближе к оси симметрии, чем паз. Целесообразно также, чтобы на наружной поверхности одной из противолежащих пар стенок корпуса последовательно от открытой стороны полости расположены площадка, канавка, мелкие выступы рифления и три крупных выступа. Целесообразно также, чтобы вдоль каждой стойки вставки, по меньшей мере, на одной боковой поверхности был выполнен продольный паз с перемычками, одна из которых образует отверстие. В одном из вариантов изобретения корпус и/или вставка выполнен из прозрачного материала. Поставленная задача может быть достигнута также и тем, что в пломбе, содержащей корпус,вставку и гибкий элемент, при этом корпус включает дно и четыре стенки, образующих открытую с одной стороны полость, в стенках одной пары противолежащих стенок корпуса выполнены отверстия, а вставка установлена внутри корпуса с возможностью расположения в двух фиксированных положениях, в одном из которых вводят гибкий элемент в полость корпуса, а в другом - фиксируют гибкий элемент в полости корпуса, согласно изобретению, на наружной поверхности одной из стенок в указанной паре противолежащих стенок корпуса выполнены два глухих продольных паза и две бобышки, каждая из которых расположена ближе к оси симметрии, чем паз. Поставленная задача может быть достигнута также и тем, что в пломбе, содержащей корпус,вставку и гибкий элемент, при этом корпус включает дно и четыре стенки, образующих открытую с одной стороны полость, в стенках одной пары противолежащих стенок корпуса выполнены отверстия, а вставка установлена внутри корпуса с возможностью расположения в двух фиксированных положениях, в одном из которых вводят гибкий элемент в полость корпуса, а в другом - фиксируют гибкий элемент в полости корпуса, согласно изобретению, на наружной поверхности другой пары противолежащих стенок корпуса последовательно от открытой стороны полости расположены площадка, канавка, мелкая насечка и крупная насечка. Поставленная задача может быть достигнута также и тем, что в пломбе, содержащей корпус, 24786 вставку и гибкий элемент, при этом корпус включает дно и четыре стенки, образующих открытую с одной стороны полость, в стенках одной пары противолежащих стенок корпуса выполнены отверстия, а вставка установлена внутри корпуса с возможностью расположения в двух фиксированных положениях, в одном из которых вводят гибкий элемент в полость корпуса, а в другом - фиксируют гибкий элемент в полости корпуса, согласно изобретению, вдоль каждой упомянутой стойки вставки, по меньшей мере, на одной боковой поверхности выполнен продольный паз с перемычками. Целесообразно, чтобы в каждом упомянутой стойке было выполнено отверстие, часть стенки которого является стенкой паза. Другие цели и задачи настоящего изобретения станут понятны из следующего подробного его описания со ссылками на прилагаемые чертежи, на которых фиг.1 изображает корпус с вставкой перед введением проволоки фиг.2 - положение корпуса и вставки до деформации проволоки фиг.3 - корпус (вид в изометрии) фиг.4 а - корпус (вид сбоку) фиг.4 в - корпус (сечение А-А на фиг.4 а) фиг.5 - вставка фиг.6 - корпус с вставкой после деформации проволоки. Индикаторная пломба содержит корпус 1 (фиг. 1,2) и вставку 2, предназначенную для изгиба и фиксации положения проволоки Р внутри корпуса 1. Корпус 1 (Фиг. 3, 4 а, 4 в) выполнен в виде литой детали, имеющей расположенные симметрично относительно продольной оси А наружную поверхность 3 и внутреннюю поверхность 4 открытой с одной стороны полости. Наружная поверхность 3 корпуса 1 включает поверхности стенок 3 а, 3 и, 3 в и 3 у, расположенные симметрично вдоль продольной оси А, а также расположенные симметрично поперек продольной оси А поверхности стенки 3 к - дна и общую торцовую поверхность 3 е стенок 3 а, 3 и, 3 и 3 у. Поверхность 3 е имеет прямоугольную форму и в ее центральной части расположен вход в открытую полость внутренней поверхности 4. Кроме того, на поверхности 3 е выполнен уступ 3 х. Внутренняя поверхность 4 корпуса 1 включает поверхности стенок 4 а, 4 и, 4 в и стенки 4 к,расположенные симметрично вдоль продольной оси А, а также поверхности стенки 4 д - дна, которые совместно образуют открытую с одной стороны полость. На внутренней поверхности стенок 4 и и 4 у корпуса 1 последовательно расположены в направлении от поверхности стенки 4 к - дна первый участок В плоской поверхности с наклонном от оси А, второй участок М плоской поверхности параллельно оси А и третий участок К плоской поверхности с наклонном от оси А. Между первым участком В и вторым участком С расположена мелкая впадина 5, между вторым участком и третьим участком расположена средняя впадина 6, а на втором участке между мелкой впадиной и средней впадиной расположены две глубокие впадины 7. На плоской внутренней поверхности стенки 4 к в полости корпуса 1 между первыми участками В стенок 4 и, 4 у выполнен вдоль оси А симметричный выступ 8 с клином на вершине треугольной формы. На лицевой наружной поверхности стенки 3 а симметрично относительно продольной оси А выполнены два глухих продольных паза 9,предназначенные для снижения веса путем экономии материала, и две соединенных бобышки 10, каждая из которых расположена ближе к оси А,чем паз 9. В центре каждой бобышки 10 выполнено сквозное отверстие 11 с направляющей фаской 14 для облегчения введения проволоки Р. Также на лицевой наружной поверхности стенки 3 а выполнены указательные стрелки 15. Поперек края лицевой наружной поверхности стенки 3 а со стороны общей торцовой поверхности 3 е выполнен выступ 12. На наружной поверхности стенки 3 и стенки 3 у корпуса 1 последовательно со стороны общей торцовой поверхности 3 е открытой стороны полости расположены плоская площадка К, канавка О с цилиндрической поверхностью, мелкие поперечные выступы М рифления и три крупных выступа Н, обеспечивающие надежность и удобство удержания пломбы в руке при ее замыкании. В стенке Зв выполнены два сквозных отверстия 16, которые расположены соответственно соосно со сквозными отверстиями 11 в противолежащей стенке 3 а. На наружной поверхности стенки 3 к имеется выступ 17 со сквозным отверстием 18,которое позволяет вешать или привязывать пломбу при хранении. Вставка 2 (фиг.5) выполнена в виде литой детали П-образной формы, имеющей расположенные симметрично относительно продольной оси В перекладину 19 и две стойки 20, 21, каждая из которых имеет первую, вторую, третью и четвертую наружные продольные поверхности. По периметру перекладины 19 с противоположной от стоек 20 и 21 стороны выполнен выступ 22 с возможностью размещения в уступе 3 х корпуса 1. Поверхности каждой стойки 20 вставки 2 выполнены в направлении от перекладины следующим образом. На боковой первой поверхности выполнены два высоких выступа 23, низкий выступ 24, один,подпружиненный в наружную сторону, выступ 31 и скос 25. На второй поверхности, также как и на противоположной четвертой поверхности,выполнены продольный паз 26 с перемычками 27. На боковой третьей поверхности выполнены вогнутая поверхность 28 для уменьшения поперечного сечения и плоская поверхность 29,расположенная под углом 2 градуса к оси В. 3 24786 Вогнутая поверхность 28 стойки 20 расположена навстречу вогнутой поверхности 28 стойки 21. Вдоль скосов 25 первой поверхности в каждой из стоек 20, 21 выполнено сквозное отверстие 30,поверхность которого частично совпадает с боковой поверхностью соответствующей перемычки 27. Высокие выступы 23 и низкий выступ 24 на одной стойке 20 направлены в одну сторону, а на другой стойке 21 направлены в противоположную сторону с возможностью размещения соответственно в глубоких впадинах 6, 7 и мелкой впадине 5 внутренних поверхностей боковых стенок 4, 4 у корпуса 1. На перекладине 19 вставки 2 может быть выполнен неповторяющийся индивидуальный номер. Корпус 1 и вставка 2 выполнен из прозрачного термопластичного материала,например,поликарбоната. Установка индикаторной пломбы. Вставка 2 устанавливается внутри корпуса 1 с возможностью расположения в двух фиксированных положениях. В первом положении вставку 2 располагают в полости корпуса 1 (фиг. 2) и совмещают сквозные отверстия 11 в стенке 3 а,отверстия 16 в стенке 3 в и сквозные отверстия 30 стоек 20,21 . При введении вставки 2 в полость корпуса 1(фиг. 2) стойки 20, 21 отклоняются к оси В симметрии на угол 4 градуса и находятся в напряженном состоянии для облегчения введения проволоки Р через сквозные отверстия 11 стенки 3 а,отверстия 16 стенки 3 в и сквозные отверстия 30 стоек 20,21. Для пломбирования в качестве гибкого элемента используют гибкую витую многожильную пломбировочную проволоку Р диаметром 0,51,0 мм или трос диаметром 0,51,0 мм. Для установки вставки 2 во второе фиксированное положение и нажимают на перекладину 19 вставки 2 пальцем руки для деформации проволоки Р (фиг.6) в полости корпуса 1. При этом концы стоек 20, 21 отклоняются от осипод воздействием поверхности боковых стенок клина на выступе 8 дна корпуса 1 для надежного запирания и фиксации проволоки Р в корпусе 1. Номер на ребре вставки 2 в закрытом состоянии пломбы виден через смотровое окно на поверхности стенки 3 в корпуса 1. Это позволяет сверить номер на корпусе 1 с номером на вставке 2 и установить факт вероятной подмены. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пломба, содержащая корпус, вставку и гибкий элемент, при этом корпус включает дно и четыре стенки, образующих открытую с одной стороны полость, в стенках одной пары противолежащих стенок корпуса выполнены отверстия, а вставка установлена внутри корпуса с возможностью расположения в двух фиксированных положениях, в 4 одном из которых вводят гибкий элемент в полость корпуса, а в другом - фиксируют гибкий элемент в полости корпуса, отличающаяся тем, что вставка состоит из перекладины и двух стоек,предназначенных для деформации и фиксации гибкого элемента в полости корпуса, при этом обе стойки снабжены отверстиями и расположены симметрично относительно оси вставки, в одном из положений которой отверстия в стенках корпуса и в стойках располагаются, по существу, соосно друг другу для установки гибкого элемента в полость корпуса. 2. Пломба по п.1, отличающаяся тем, что на внутренней поверхности другой пары противолежащих стенок корпуса выполнена, по меньшей мере, одна впадина, вставка выполнена Побразной формы, образованной перекладиной и двумя стойками, каждая из которых имеет на боковой поверхности, по меньшей мере, один выступ, предназначенный для размещения в упомянутой впадине. 3. Пломба по п.2, отличающаяся тем, что на внутренней поверхности указанной пары стенок корпуса выполнена, по меньшей мере, одна впадина,расположенная со стороны внутренней поверхности дна, а каждая стойка вставки выполнена с выступом,расположенным со стороны соответствующего отверстия и предназначенным для размещения в упомянутой впадине. 4. Пломба по п.2, отличающаяся тем, что на внутренней поверхности дна корпуса выполнен выступ с клином, который предназначен для фиксации концов стоек в полости корпуса. 5. Пломба по п.1, отличающаяся тем, что на наружной поверхности стенки-днища корпуса имеется выступ со сквозным отверстием. 6. Пломба по п.1, отличающаяся тем, что в корпусе на входе в его полость выполнен уступ,предназначенный для размещения в нем выступа вставки. 7. Пломба по п.2, отличающаяся тем, что на наружной поверхности одной из стенок корпуса выполнены два глухих продольных паза и две соединенные бобышки, каждая из которых расположена ближе к оси симметрии, чем паз. 8. Пломба по п.1, отличающаяся тем, что на наружной поверхности одной из противолежащих пар стенок корпуса последовательно от открытой стороны полости расположены площадка, канавка,мелкие выступы рифления и три крупных выступа. 9. Пломба по п.2, отличающаяся тем, что вдоль каждой стойки вставки, по меньшей мере, на одной боковой поверхности выполнен продольный паз с перемычками, одна из которых образует отверстие. 10. Пломба по п.1, отличающаяся тем, что корпус и/или вставка выполнен из прозрачного материала. 11. Пломба, содержащая корпус, вставку и гибкий элемент, при этом корпус включает дно и четыре стенки, образующих открытую с одной стороны полость, в стенках одной пары противолежащих стенок корпуса выполнены отверстия, а вставка установлена внутри корпуса с 24786 возможностью расположения в двух фиксированных положениях, в одном из которых вводят гибкий элемент в полость корпуса, а в другом - фиксируют гибкий элемент в полости корпуса, отличающаяся тем, что на наружной поверхности одной из стенок в указанной паре противолежащих стенок корпуса выполнены два глухих продольных паза и две бобышки, каждая из которых расположена ближе к оси симметрии, чем паз. 12. Пломба, содержащая корпус, вставку и гибкий элемент, при этом корпус включает дно и четыре стенки, образующих открытую с одной стороны полость, в стенках одной пары противолежащих стенок корпуса выполнены отверстия, а вставка установлена внутри корпуса с возможностью расположения в двух фиксированных положениях, в одном из которых вводят гибкий элемент в полость корпуса, а в другом - фиксируют гибкий элемент в полости корпуса, отличающаяся тем, что на наружной поверхности другой пары противолежащих стенок корпуса последовательно от открытой стороны полости расположены площадка, канавка, мелкая насечка и крупная насечка. 13. Пломба по п.1, отличающаяся тем, что вдоль каждой упомянутой стойки вставки, по меньшей мере, на одной боковой поверхности выполнен продольный паз с перемычками. 14. Пломба по п.13, отличающаяся тем, что в каждом упомянутой стойке выполнено отверстие,часть стенки которого является стенкой паза.
