Шпиндель

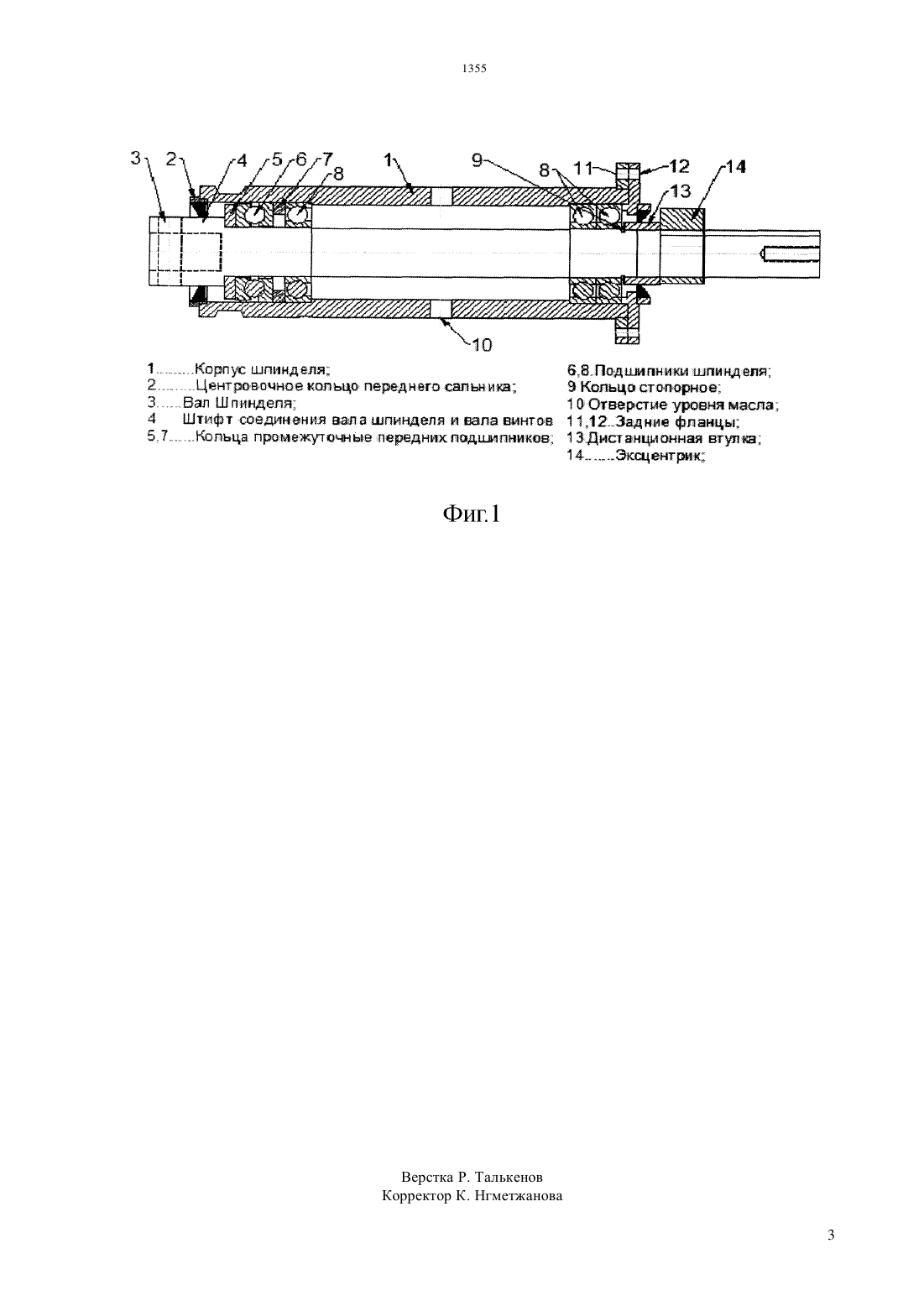

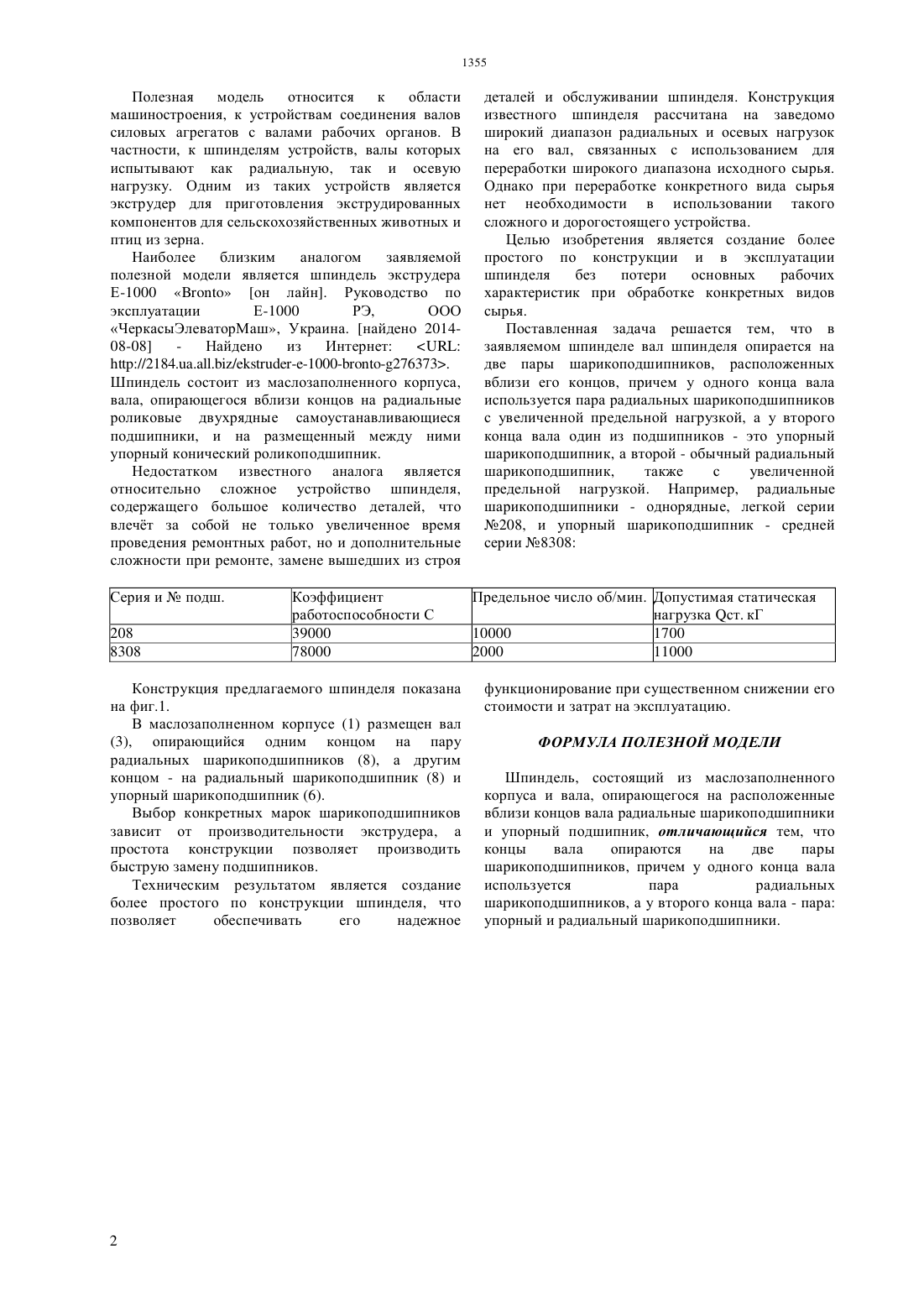

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Иванова Антонина Сергеевна Ляджин Алексей Владимирович(57) Полезная модель относится к области Машиностроения, к устройствам соединения валов силовых агрегатов с валами рабочих органов. Вчастности, к шпинделям устройств, валы которых испытывают как радиальную, так и осевую нагрузку. Одним из таких устройств является Экструдер для приготовления экструдированных компонентов для сельскохозяйственных животных и птиц из зерна.Шпиндель, состоит из маслозаполненного корпуса и вала, опирающегося концами опираются на две пары шарикоподшипников, причем у одного конца вала используется пара радиальных Шарикоподшипников, а у второго конца вала - пара упорный и радиальный Шарикоподшипники.Техническим результатом является создание более простого по конструкции шпинделя, что позволяет обеспечивать его надежное функционирование при существенном снижении его стоимости и затрат на эксплуатацию.Полезная Модель относится к области Машиностроения, к устройствам соединения валов силовых агрегатов с валами рабочих органов. В частности, к щпинделям устройств, валы которых испытывают как радиальную, так и осевую нагрузку. Одним из таких устройств является экструдер для приготовления экструдированнь 1 х компонентов для сельскохозяйственных животных и птиц из зерна.Наиболее близким аналогом заявляемой полезной модели является шпиндель экструдера Е-1000 Вгошо он лайн. Руководство по эксплуатации Е- 1000 РЭ, ООО ЧеркасыЭлеваторМаш, Украина. найдено 201408-08 - Найдено из Интернет ЫК 1 11 пр//2184.11 а.а 11.Ь 12/е 15 г 111 ег-е-1000-Ьг 0 по-3276373. Шпиндель состоит из маслозаполненного корпуса,вала, опирающегося вблизи концов на радиальные роликовые двухрядные самоустанавливающиеся подшипники, и на размещенный Между ниМи упорный конический роликоподшипник.Недостатком известного аналога является относительно сложное устройство шпинделя,содержащего большое количество деталей, что влечт за собой не только увеличенное время проведения ремонтных работ, но и дополнительные сложности при ремонте, замене вышедших из строядеталей и обслуживании шпинделя. Конструкция известного шпинделя рассчитана на заведомо широкий диапазон радиальных и осевых нагрузок на его вал, связанных с использованием для переработки широкого диапазона исходного сырья. Однако при переработке конкретного вида сырья нет необходимости в использовании такого сложного и дорогостоящего устройства.Целью изобретения является создание более простого по конструкции и в эксплуатации шпинделя без потери основных рабочих характеристик при обработке конкретных видов сырья.Поставленная задача решается тем, что в заявляемом шпинделе вал шпинделя опирается на две пары шарикоподшипников, расположенных вблизи его концов, причем у одного конца вала используется пара радиальных шарикоподшипников с увеличенной предельной нагрузкой, а у второго конца вала один из подшипников - это упорный шарикоподшипник, а второй - обычный радиальный шарикоподшипник, также с увеличенной предельной нагрузкой. Например, радиальные Шарикоподшипники - однорядные, легкой серии Л 9208, и упорный шарикоподшипник - средней серии М 98308Серия и Не подщ. Коэффициент Предельное число об/Мин. Допустимая статическая работоспособности С нагрузка Ост. кГКонструкция предлагаемого шпинделя показана функционирование при существенном снижении его на фиг.1. стоимости и затрат на эксплуатацию.(3), опирающийся одним концом на пару ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ радиальных шарикоподшипников (8), а ДРУГИМконцом - на радиальный шарикоподшипник (8) и упорный шарикоподшипник (6).Выбор конкретных Марок шарикоподшипников зависит от производительности экструдера, а простота конструкции позволяет производить быструю замену подшипников.Техническим результатом является создание более простого по конструкции шпинделя, что позволяет обеспечивать его надежноеШпиндель, состоящий из маслозаполненного корпуса и вала, опирающегося на расположенные вблизи концов вала радиальные Шарикоподшипники и упорный подшипник, отличающийся тем, чтоКОНЦЫ вала ОПИрЗЮТСЯ на ДВб пары ШЗрИКОПОДШИПНИКОВ, ПрИЧСМ у ОДНОГО КОНЦЭ. вала ИСПОЛЬЗУТСЯ пара радиальныхшарикоподшипников, а у второго конца вала - пара упорный и радиальный шарикоподшипники.. Центровочное пальца передавала сальника 9 Кольца сталчорное3, .Вал Ш пьтндепя 10 Отверстие уровня масла 4 Штифт поединення вата шпинделя за вала винтов 1 тдгдаднае фланцы 5.Копьца Прчзмежутшньхе передних подципников бздмстанционная втутв
