Раскатник роликовый

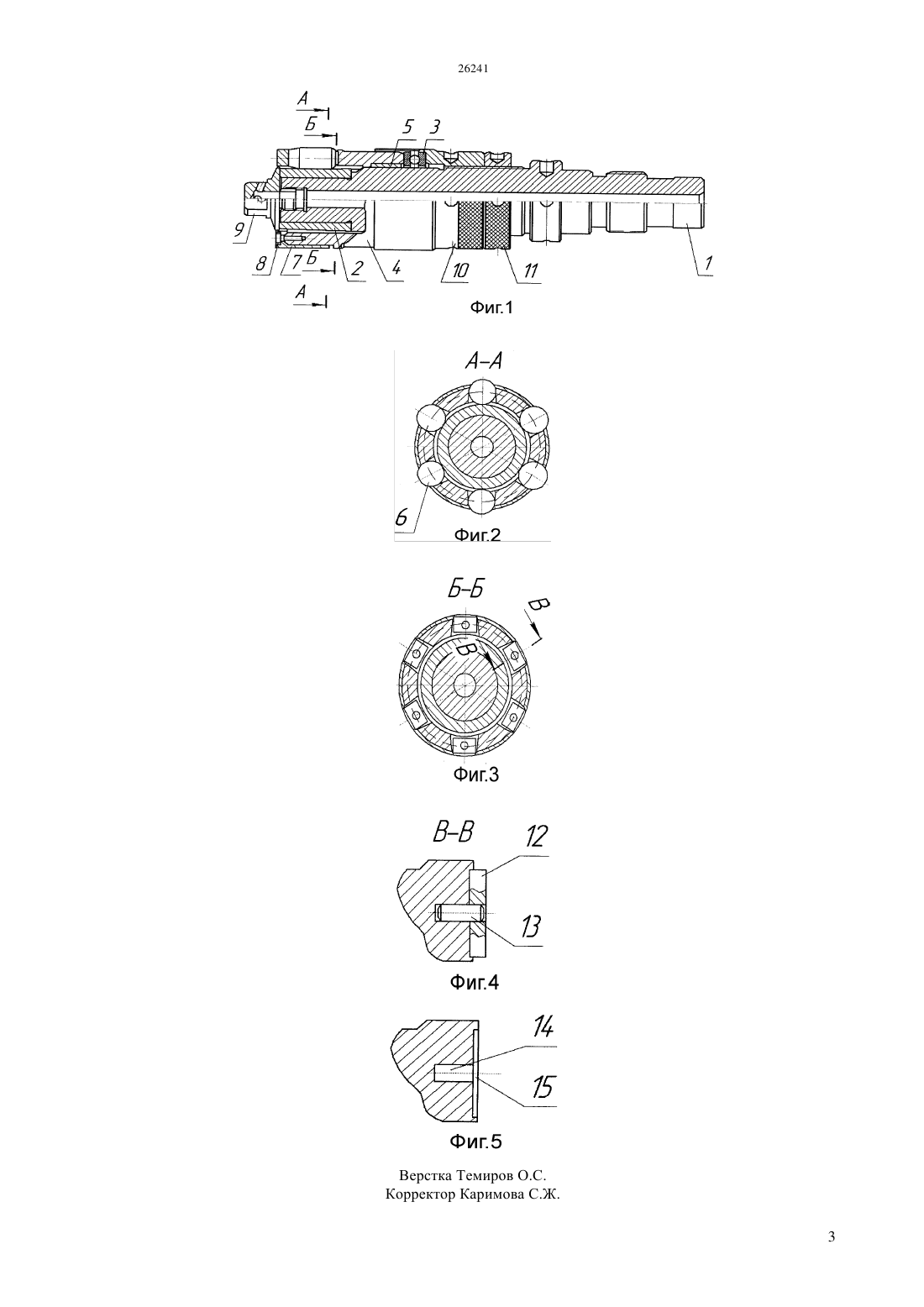

(51) 24 39/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей предполагаемого изобретения является повышение срока службы элементов конструкции инструмента. Раскатник роликовый, содержащий корпус, на который надета конусная втулка и установлены упорный шарикоподшипник, сепаратор, втулка,ролики, крышка, винты, форсунка, гайка и контргайка, отличающаяся тем, что в упорной поверхности пазов сепаратора выполнены гнезда в форме квадрата и отверстия для установки твердосплавных пластинок. Технический результат,получаемый от использования изобретения,заключается в повышении износостойкости сепаратора способствующего повышению долговечности и ресурса работы инструмента.(72) Шеров Карибек Тагаевич Боярский Вячеслав Григорьевич Сихимбаев Муратбай Рыздикбаевич Ракишев Асет Каригулович Мусаев Медгат Муратович(73) Шеров Карибек Тагаевич Боярский Вячеслав Григорьевич(56) НИИ ИНФОРМТЯЖМАШ, Приспособления и устройства для упрочнения поверхностей наклепом.- М., 1969, с. 46(57) Изобретение относится к машиностроению и может быть использовано для упрочнения внутренней поверхности гидроцилиндров при чистовой обработке. Изобретение относится к машиностроению и может быть использовано для упрочнения внутренней поверхности гидроцилиндров при чистовой обработке. Известна роликовая раскатка, содержащая оправку, сепаратор с двумя рядами деформирующих роликов, опирающихся на конические втулки,размещенные на оправке, угол наклона образующей конуса втулки первого ряда роликов выполнен меньше угла наклона образующей конуса втулки второго ряда роликов на 045-10, а наибольший диаметр втулки первого ряда роликов - меньше наибольшего диаметра втулки второго ряда роликов на 0,02-0,03 мм. (Патент 1660325 МПК 6 В 24 В 39/02 1, 1995) Недостатком роликовой раскатки является быстрый износ и трудоемкость настройки роликов первого и второго ряда на установочный размер. Известно также комбинированный инструмент для одновременной расточки и раскатки отверстий инструментом, содержащий оправку с резцом, два ряда деформирующих элементов в виде конических роликов,заключенных в сепараторы и установленную с возможностью вращения обойму с конусным торцем, охватывающую с натягом деформирующие элементы, и сопрягаемую по конусу с обрабатываемой деталью. (А.с. СССР 673437, МПК В 24 В 39/02, В 23 В 27/12, 1979). Недостатком указанного комбинированного инструмента является интенсивный износ деформирующих элементов первого ряда, а также односторенняя нагрузка на оправку и деформирующие элементы от силы резания,сложность настройки режущего инструмента на размер и его интенсивный износ при обработке. Прототипом является раскатник роликовый для упрочнения внутренней поверхности гидроцилиндров при чистовой обработке,содержащий корпус, на который надета конусная втулка и установлены упорный шарикоподшипник,сеператор, втулка, ролики, крышка, винты,форсунка,гайка и контргайка(НИИИНФОРМТЯЖМАШ,А-6-69. Приспособления и устройства для упрочнения поверхностей наклепом.- Москва-1969.- с. 46). Недостатком прототипа является то, что при эксплуатации раскатника в результате осевого усилия и передачи его роликами на сеператор происходит интенсивный износ упорной поверхности сеператора,что приводит к необходимости изготовления нового сеператора. Технология изготовления сеператора является сложной и трудоемкой. Задачей предполагаемого изобретения является повышение срока службы элементов конструкции инструмента. Технический результат,получаемый от использования изобретения,заключается в повышении износостойкости сепаратора,способствующего повышению долговечности и ресурса работы инструмента. Сущность изобретения заключается в том, что раскатник роликовый, содержащий корпус, на который надета конусная втулка и установлены упорный шарикоподшипник, сепаратор, втулка,ролики, крышка, винты, форсунка, гайка и контргайка, при этом в упорной поверхности пазов сепаратора выполнены гнезда в форме квадрата и отверстия для установки твердосплавных пластинок. На фиг.1 представлена конструкция раскатника роликового, общий вид на фиг.2 - сечение раскатника роликового А-А на фиг.3 - вид Б на фиг.4 - сечение В-В на фиг.5 - показано вид паза сепаратора со снятой штифтом и твердосплавной пластинкой. Раскатник роликовый содержит корпус 1,конусную втулку 2, упорный шарикоподшипник 3,сепаратор 4, втулку 5, ролики 6, крышку 7, винты 8,форсунка 9,гайка 10,контргайка 11,твердосплавные пластинки 12 и штифты 13. Сборка раскатника роликового осуществляется следующим образом. В корпус 1 последовательно завинчивается контргайка 11 и гайка 10, надевается упорный шарикоподшипник 3, втулка 5, сепаратор 4,конусная втулка 2, в отверстия 14 пазов сепаратора 4 вставляются штифты 13, твердосплавные пластинки 12 вставляются в гнезда квадратной формы 14 и надеваются на штифты 13, затем вставляются ролики 6, крышка 7 закрепляется винтами 8, сборка завершается завинчиванием форсунки 9. ФОРМУЛА ИЗОБРЕТЕНИЯ Раскатник роликовый, содержащий корпус, на который надета конусная втулка и установлены упорный шарикоподшипник, сепаратор, втулка,ролики, крышка, винты, форсунка, гайка и контргайка, отличающаяся тем, что в упорной поверхности пазов сепаратора выполнены гнезда в форме квадрата и отверстия для установки твердосплавных пластинок.
