Храповой привод

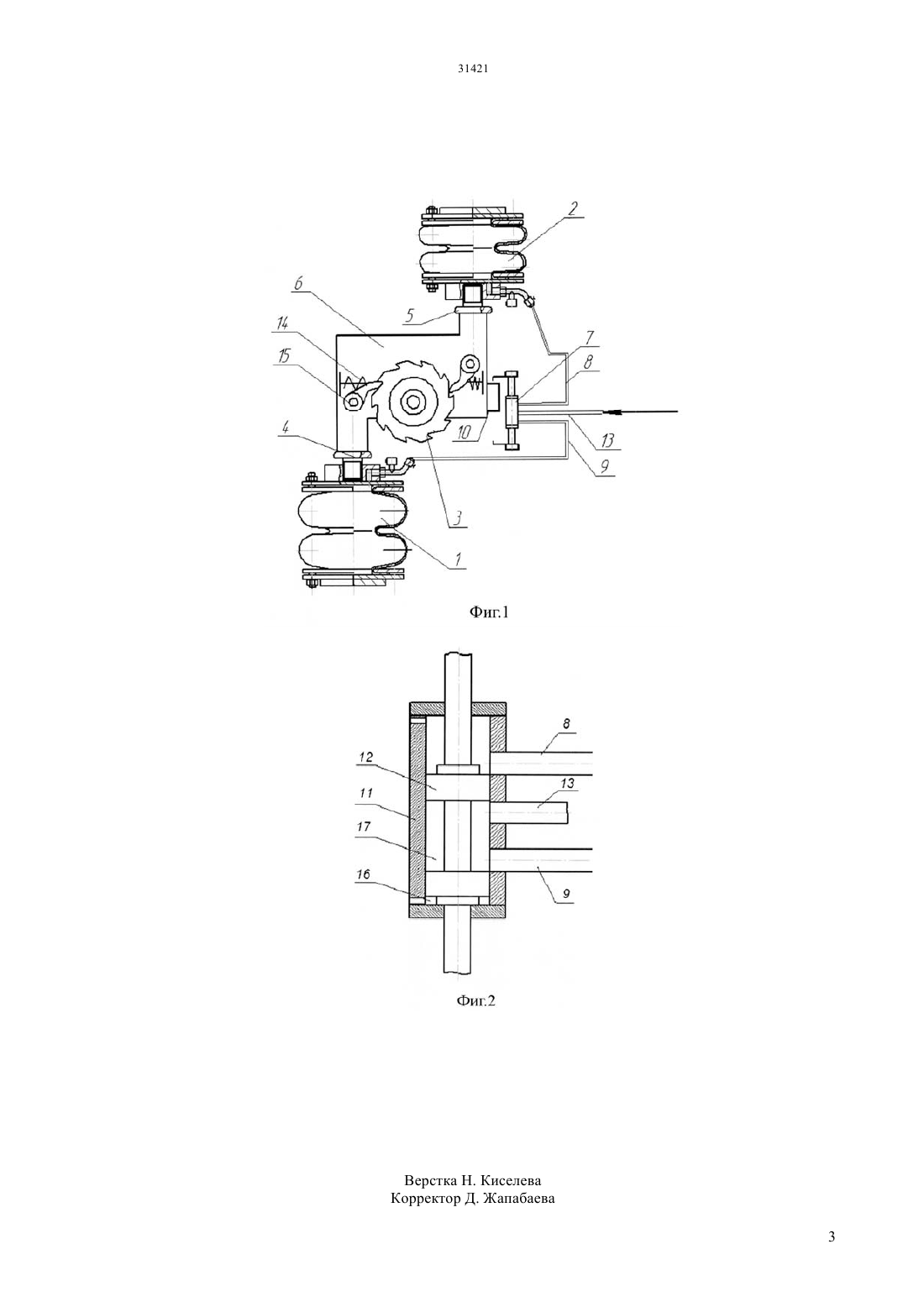

(51) 16 29/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ В предлагаемом варианте храповой привод содержит две резинокордовые оболочки, храповое колесо с двумя собачками,механизм принудительного замыкания собачек представлен в виде пружин сжатия, установленных с тыльной стороны собачек. Храповое колесо выполнено в виде зубчатого колеса с несимметричными зубьями,имеющими упор с одной стороны, а собачки имеют форму Г-образной планки. Техническим результатом является упрощение конструктивного исполнения привода за счет исключения блока управления собачками использованием пружин сжатия. В результате достигается упрощение конструкции привода,повышение надежности и его удешевление.(72) Бейсенов Бауржан Саккоулы Сарыбаев Ержан Ергалыевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(57) Изобретение относятся к общему машиностроению и может найти применение в качестве приводов лебедок, ключей для затяжки крупных резьбовых соединений и других устройств,требующих вращения со значительным крутящим моментом при незначительных угловых скоростях. Изобретение относятся к общему машиностроению и может найти применение в качестве приводов лебедок, ключей для затяжки крупных резьбовых соединений и других устройств,требующих вращения со значительным крутящим моментом при незначительных угловых скоростях. Известен реверсивный храповой привод Инновационный патент РК 29513, бюл.2 от 16.02.2015 МПК 16 Н 29/02., две резинокордовые оболочки, храповое колесо с двумя собачками,выполненными в виде пневматических или гидравлических цилиндров. Недостатком известного привода являются высокая стоимость и сложность в изготовлении механизма принудительного размыкания собачек,наличие достаточно сложной системы управления принудительным размыканием собачек. Задача изобретения является повышение надежности и упрощение конструктивного исполнения. Поставленная задача решается за счет того, что в предлагаемом варианте храпового привода,содержащем две резинокордовые оболочки,храповое колесо с двумя собачками, механизм принудительного замыкания собачек представлен в виде пружин сжатия, установленных с тыльной стороны собачек, храповое колесо выполнено в виде зубчатого колеса с несимметричными зубьями,имеющими упор с одной стороны, а собачки имеют форму Г-образной планки. Техническим результатом является упрощение конструктивного исполнения привода, за счет исключения блока управления собачками,использованием пружин сжатия. В результате достигается упрощение конструкции привода,повышение надежности и его удешевление. На фиг.1 изображен храповой привод, общий вид. На фиг.2 изображена схема блока управления резинокордовыми оболочками. Храповой привод состоит из резинокордовых оболочек 1 и 2, толкателей 4 и 5, жестко связанных с блоком собачек 6. Непрерывное вращение храпового колеса 3 обеспечивается золотником 7,соединенный трубопроводами 8 и 9 с полостями резинокордовых оболочек 1 и 2. Золотник 7 приводится в действие упором 10 на блоке собачек и содержит корпус 11 и шток 12. Золотник 7 подключен к источнику давления трубопроводом 13. Храповой привод работает следующим образом При подаче давления в резинокордовую оболочку 1 через золотник 7 и трубопровод 9 привод, за счет введенной в зацепление пружиной 14 собачки 15 осуществляет вращение храпового колеса 3. Упор 10 установленный на блоке собачек 6, перемещаясь в верхнее положение, перемещает шток 12 в верхнее положение, показанное на фиг. 2. При этом трубопровод 8 соединяется через полость 17, и трубопровод 13 с источником давления,надувают оболочку 2, продолжают вращение храпового колеса 3. А трубопровод 9 через полость 16 соединяется с атмосферой, что приводит к опорожнению оболочки 1. Таким образом, при прямом и возвратном ходе блока собачек храповик поворачивается в одном и том же направлении. Предлагаемый храповой привод позволяет повысить надежность работы устройств и упростить конструкцию привода устройств, требующих вращения со значительным крутящим моментом. Отечественный уровень техники и технологии позволяет изготовить и применить предлагаемое изобретение. ФОРМУЛА ИЗОБРЕТЕНИЯ Храповой привод,содержащий две резинокордовые оболочки, храповое колесо с двумя собачками и механизм принудительного замыкания собачек, отличающийся тем, что храповое колесо выполнено в виде зубчатого колеса с несимметричными зубьями, имеющими упор с одной стороны, собачки имеют форму Г-образной планки, а в качестве механизма принудительного замыкания собачек используются пружины сжатия,установленные с тыльной стороны.
