Привод сеялки

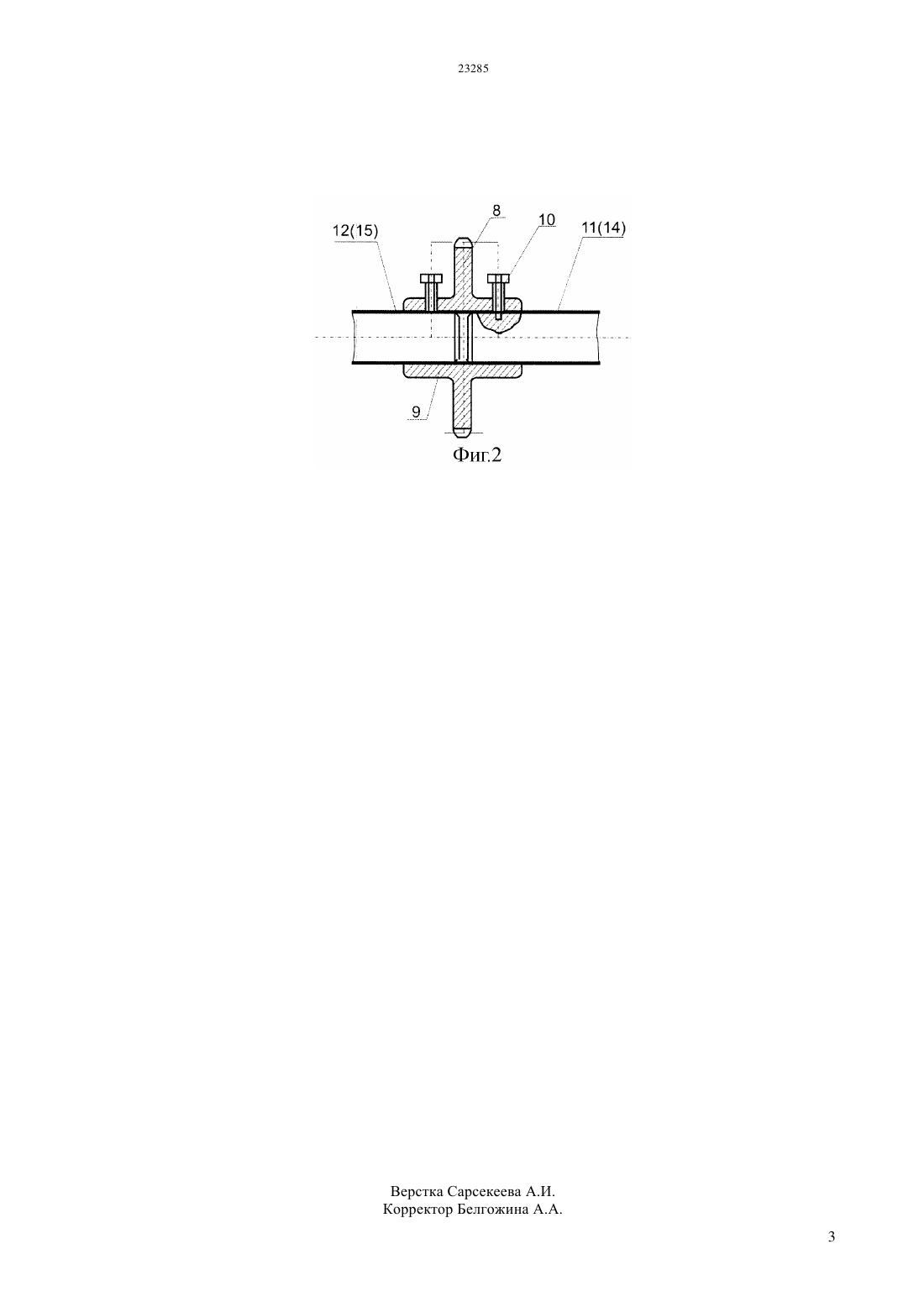

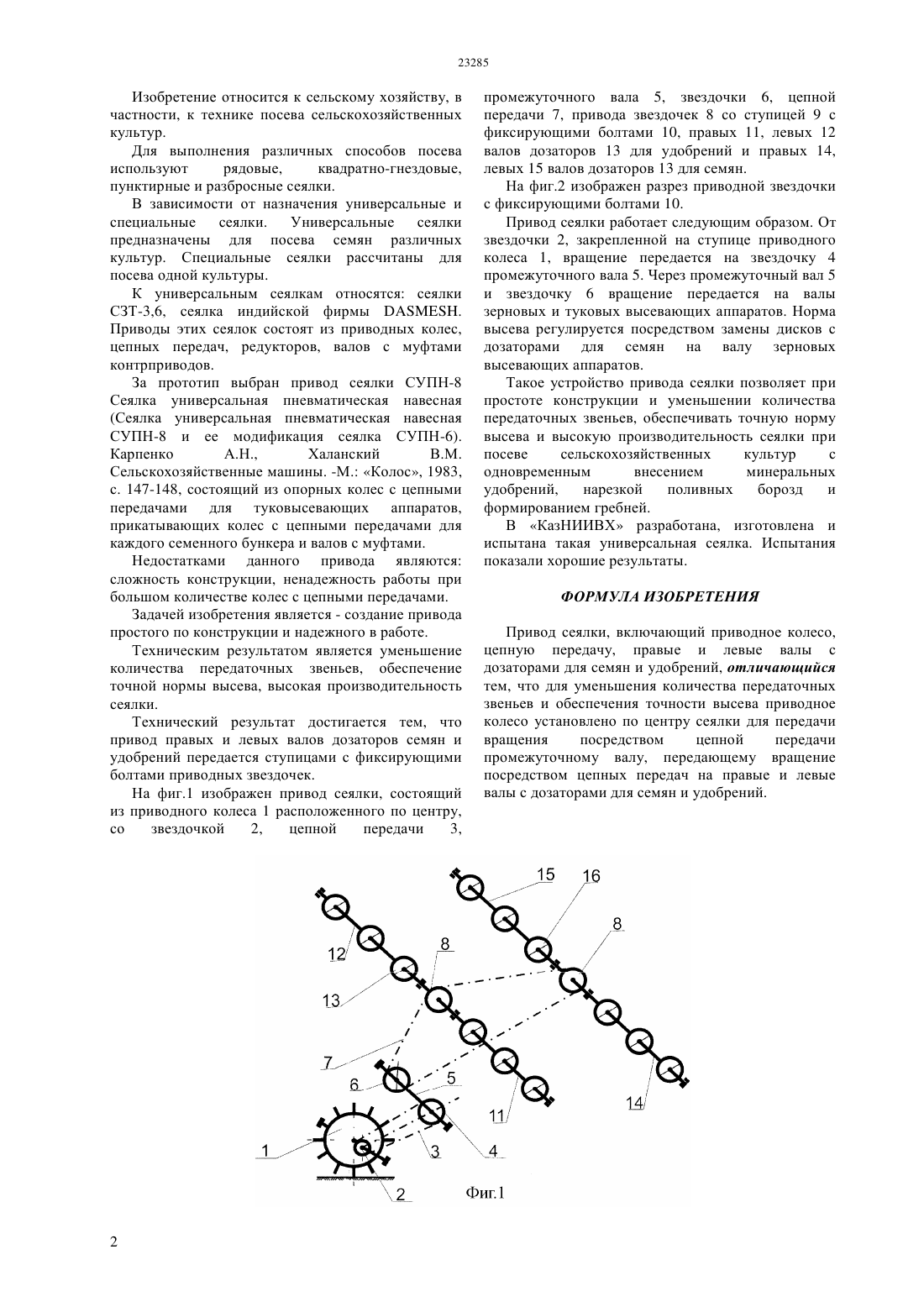

(51) 01 7/06 (2006.01) 01 19/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к сельскому хозяйству,в частности, к технике посева сельскохозяйственных культур. Привод сеялки, включающий приводное колесо,цепную передачу, правые и левые валы с дозаторами для семян и удобрений, причем приводное колесо установлено по центру сеялки, а привод правых и левых валов с дозаторами для семян и удобрений осуществляется ступицами с фиксирующими болтами приводных звездочек. Такое решение позволило упразднить муфты с дополнительными опорами и создать более компактную конструкцию сеялки.(72) Калашников Александр Афанасьевич Кандрин Николай Ильич Калашников Павел Александрович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства Изобретение относится к сельскому хозяйству, в частности, к технике посева сельскохозяйственных культур. Для выполнения различных способов посева используют рядовые,квадратно-гнездовые,пунктирные и разбросные сеялки. В зависимости от назначения универсальные и специальные сеялки. Универсальные сеялки предназначены для посева семян различных культур. Специальные сеялки рассчитаны для посева одной культуры. К универсальным сеялкам относятся сеялки СЗТ-3,6, сеялка индийской фирмы . Приводы этих сеялок состоят из приводных колес,цепных передач, редукторов, валов с муфтами контрприводов. За прототип выбран привод сеялки СУПН-8 Сеялка универсальная пневматическая навесная(Сеялка универсальная пневматическая навесная СУПН-8 и ее модификация сеялка СУПН-6). Карпенко А.Н.,Халанский В.М. Сельскохозяйственные машины. -М. Колос, 1983,с. 147-148, состоящий из опорных колес с цепными передачами для туковысевающих аппаратов,прикатывающих колес с цепными передачами для каждого семенного бункера и валов с муфтами. Недостатками данного привода являются сложность конструкции, ненадежность работы при большом количестве колес с цепными передачами. Задачей изобретения является - создание привода простого по конструкции и надежного в работе. Техническим результатом является уменьшение количества передаточных звеньев, обеспечение точной нормы высева, высокая производительность сеялки. Технический результат достигается тем, что привод правых и левых валов дозаторов семян и удобрений передается ступицами с фиксирующими болтами приводных звездочек. На фиг.1 изображен привод сеялки, состоящий из приводного колеса 1 расположенного по центру,со звездочкой 2,цепной передачи 3, 2 промежуточного вала 5, звездочки 6, цепной передачи 7, привода звездочек 8 со ступицей 9 с фиксирующими болтами 10, правых 11, левых 12 валов дозаторов 13 для удобрений и правых 14,левых 15 валов дозаторов 13 для семян. На фиг.2 изображен разрез приводной звездочки с фиксирующими болтами 10. Привод сеялки работает следующим образом. От звездочки 2, закрепленной на ступице приводного колеса 1, вращение передается на звездочку 4 промежуточного вала 5. Через промежуточный вал 5 и звездочку 6 вращение передается на валы зерновых и туковых высевающих аппаратов. Норма высева регулируется посредством замены дисков с дозаторами для семян на валу зерновых высевающих аппаратов. Такое устройство привода сеялки позволяет при простоте конструкции и уменьшении количества передаточных звеньев, обеспечивать точную норму высева и высокую производительность сеялки при посеве сельскохозяйственных культур с одновременным внесением минеральных удобрений,нарезкой поливных борозд и формированием гребней. В КазНИИВХ разработана, изготовлена и испытана такая универсальная сеялка. Испытания показали хорошие результаты. ФОРМУЛА ИЗОБРЕТЕНИЯ Привод сеялки, включающий приводное колесо,цепную передачу, правые и левые валы с дозаторами для семян и удобрений, отличающийся тем, что для уменьшения количества передаточных звеньев и обеспечения точности высева приводное колесо установлено по центру сеялки для передачи вращения посредством цепной передачи промежуточному валу, передающему вращение посредством цепных передач на правые и левые валы с дозаторами для семян и удобрений.
