Дегазатор циклонного типа

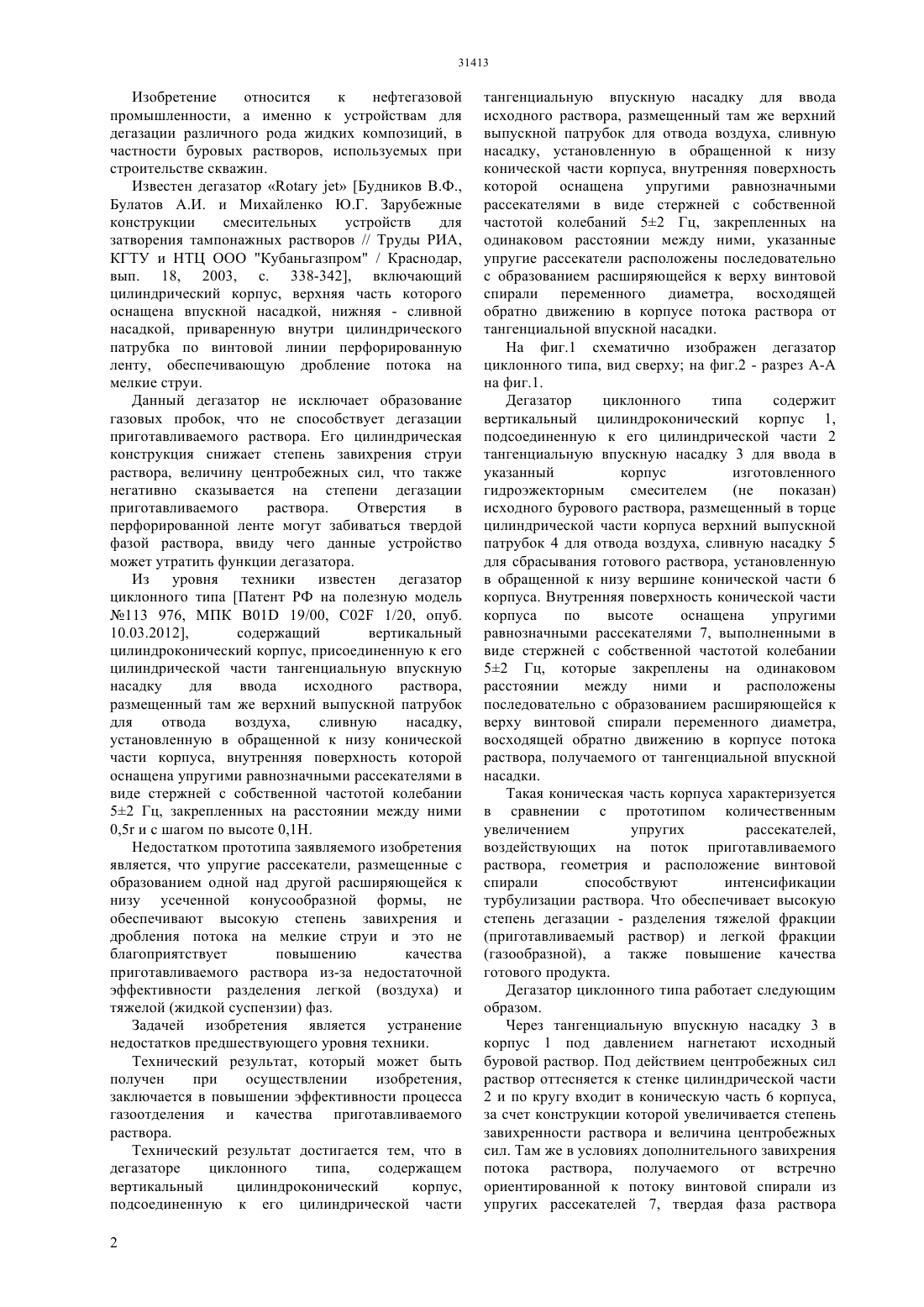

(51) 01 19/00 (2006.01) 02 1/20 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ фазы буровых промывочных композиций. Повышение эффективности процесса дегазификации и качества готового продукта достигается за счет того, что в дегазаторе,включающем цилиндроконический корпус с тангенциальной впускной насадкой, выпускным патрубком, сливной насадкой и конической частью корпуса, оснащенный упругими рассекателями с частотой колебаний 52 Гц, последние расположены с образованием расширяющейся к верху винтовой спирали, восходящей обратно движению в корпусе раствора, получаемого от тангенциальной впускной насадки.(72) Нугуманов Калел Калкашевич Мырзахметов Ерлан Бейбитович Нурмаханова Перизат Оразалиевна Машатаева Гульзада Алибековна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(57) Дегазатор циклонного типа относится к устройствам для разделения газообразной и жидкой Изобретение относится к нефтегазовой промышленности, а именно к устройствам для дегазации различного рода жидких композиций, в частности буровых растворов, используемых при строительстве скважин. Известен дегазаторБудников В.Ф.,Булатов А.И. и Михайленко Ю.Г. Зарубежные конструкции смесительных устройств для затворения тампонажных растворов // Труды РИА,КГТУ и НТЦ ООО Кубаньгазпром / Краснодар,вып. 18, 2003, с. 338-342, включающий цилиндрический корпус, верхняя часть которого оснащена впускной насадкой, нижняя - сливной насадкой, приваренную внутри цилиндрического патрубка по винтовой линии перфорированную ленту, обеспечивающую дробление потока на мелкие струи. Данный дегазатор не исключает образование газовых пробок, что не способствует дегазации приготавливаемого раствора. Его цилиндрическая конструкция снижает степень завихрения струи раствора, величину центробежных сил, что также негативно сказывается на степени дегазации приготавливаемого раствора. Отверстия в перфорированной ленте могут забиваться твердой фазой раствора, ввиду чего данные устройство может утратить функции дегазатора. Из уровня техники известен дегазатор циклонного типа Патент РФ на полезную модель 113 976, МПК В 01 19/00, 02 1/20, опуб. 10.03.2012,содержащий вертикальный цилиндроконический корпус, присоединенную к его цилиндрической части тангенциальную впускную насадку для ввода исходного раствора,размещенный там же верхний выпускной патрубок для отвода воздуха,сливную насадку,установленную в обращенной к низу конической части корпуса, внутренняя поверхность которой оснащена упругими равнозначными рассекателями в виде стержней с собственной частотой колебании 52 Гц, закрепленных на расстоянии между ними 0,5 и с шагом по высоте 0,1 Н. Недостатком прототипа заявляемого изобретения является, что упругие рассекатели, размещенные с образованием одной над другой расширяющейся к низу усеченной конусообразной формы, не обеспечивают высокую степень завихрения и дробления потока на мелкие струи и это не благоприятствует повышению качества приготавливаемого раствора из-за недостаточной эффективности разделения легкой (воздуха) и тяжелой (жидкой суспензии) фаз. Задачей изобретения является устранение недостатков предшествующего уровня техники. Технический результат, который может быть получен при осуществлении изобретения,заключается в повышении эффективности процесса газоотделения и качества приготавливаемого раствора. Технический результат достигается тем, что в дегазаторе циклонного типа,содержащем вертикальный цилиндроконический корпус,подсоединенную к его цилиндрической части 2 тангенциальную впускную насадку для ввода исходного раствора, размещенный там же верхний выпускной патрубок для отвода воздуха, сливную насадку, установленную в обращенной к низу конической части корпуса, внутренняя поверхность которой оснащена упругими равнозначными рассекателями в виде стержней с собственной частотой колебаний 52 Гц, закрепленных на одинаковом расстоянии между ними, указанные упругие рассекатели расположены последовательно с образованием расширяющейся к верху винтовой спирали переменного диаметра, восходящей обратно движению в корпусе потока раствора от тангенциальной впускной насадки. На фиг.1 схематично изображен дегазатор циклонного типа, вид сверху на фиг.2 - разрез А-А на фиг.1. Дегазатор циклонного типа содержит вертикальный цилиндроконический корпус 1,подсоединенную к его цилиндрической части 2 тангенциальную впускную насадку 3 для ввода в указанный корпус изготовленного гидроэжекторным смесителем(не показан) исходного бурового раствора, размещенный в торце цилиндрической части корпуса верхний выпускной патрубок 4 для отвода воздуха, сливную насадку 5 для сбрасывания готового раствора, установленную в обращенной к низу вершине конической части 6 корпуса. Внутренняя поверхность конической части корпуса по высоте оснащена упругими равнозначными рассекателями 7, выполненными в виде стержней с собственной частотой колебании 52 Гц, которые закреплены на одинаковом расстоянии между ними и расположены последовательно с образованием расширяющейся к верху винтовой спирали переменного диаметра,восходящей обратно движению в корпусе потока раствора, получаемого от тангенциальной впускной насадки. Такая коническая часть корпуса характеризуется в сравнении с прототипом количественным увеличением упругих рассекателей,воздействующих на поток приготавливаемого раствора, геометрия и расположение винтовой спирали способствуют интенсификации турбулизации раствора. Что обеспечивает высокую степень дегазации - разделения тяжелой фракции(газообразной), а также повышение качества готового продукта. Дегазатор циклонного типа работает следующим образом. Через тангенциальную впускную насадку 3 в корпус 1 под давлением нагнетают исходный буровой раствор. Под действием центробежных сил раствор оттесняется к стенке цилиндрической части 2 и по кругу входит в коническую часть 6 корпуса,за счет конструкции которой увеличивается степень завихренности раствора и величина центробежных сил. Там же в условиях дополнительного завихрения потока раствора, получаемого от встречно ориентированной к потоку винтовой спирали из упругих рассекателей 7, твердая фаза раствора контактирует с последними, что влечет эффективное дробление потока на мелкие струи упругими рассекателями,колеблющимися с частотой колебании 52 Гц, и одновременно высокую степень дегазации раствора, обеспечивающей повышение качества готового продукта. Отделенный от раствора в процессе дегазации воздух отводят через выпускной патрубок 4. Освобожденный от воздуха приготовленный буровой раствор сбрасывают через сливную насадку 5. ФОРМУЛА ИЗОБРЕТЕНИЯ Дегазатор вертикальный циклонного типа, содержащий цилиндроконический корпус, подсоединенную к его цилиндрической части тангенциальную впускную насадку для ввода исходного раствора, размещенный там же верхний выпускной патрубок для отвода воздуха, сливную насадку, установленную в обращенной к низу конической части корпуса, внутренняя поверхность которой оснащена упругими равнозначными рассекателями в виде стержней с собственной частотой колебаний 52 Гц, закрепленных на одинаковом расстоянии между ними,отличающийся тем, что упругие рассекатели расположены последовательно с образованием расширяющейся к верху винтовой спирали переменного диаметра, восходящей обратно движению в корпусе потока раствора от тангенциальной впускной насадки.
