Высевающее устройство

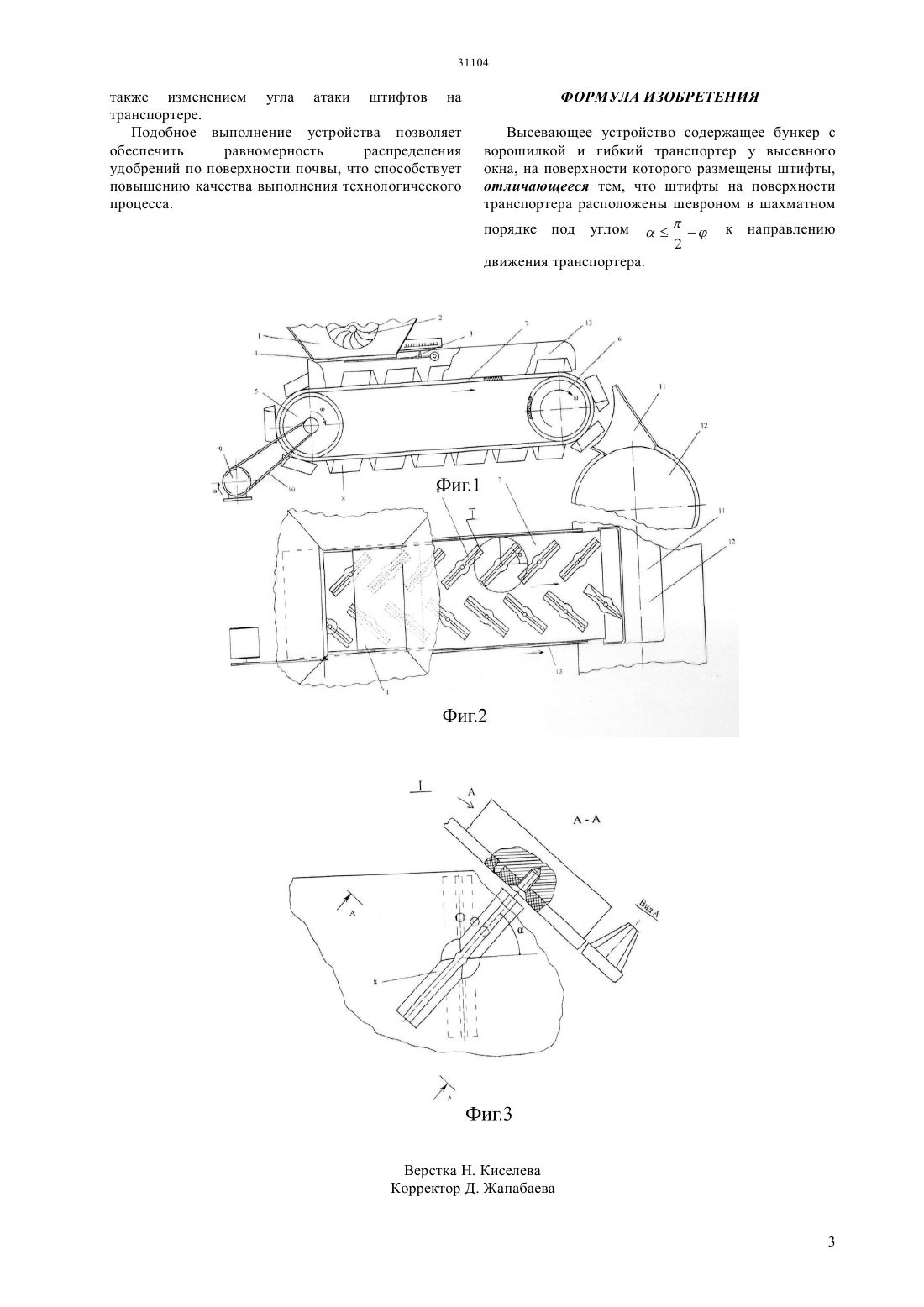

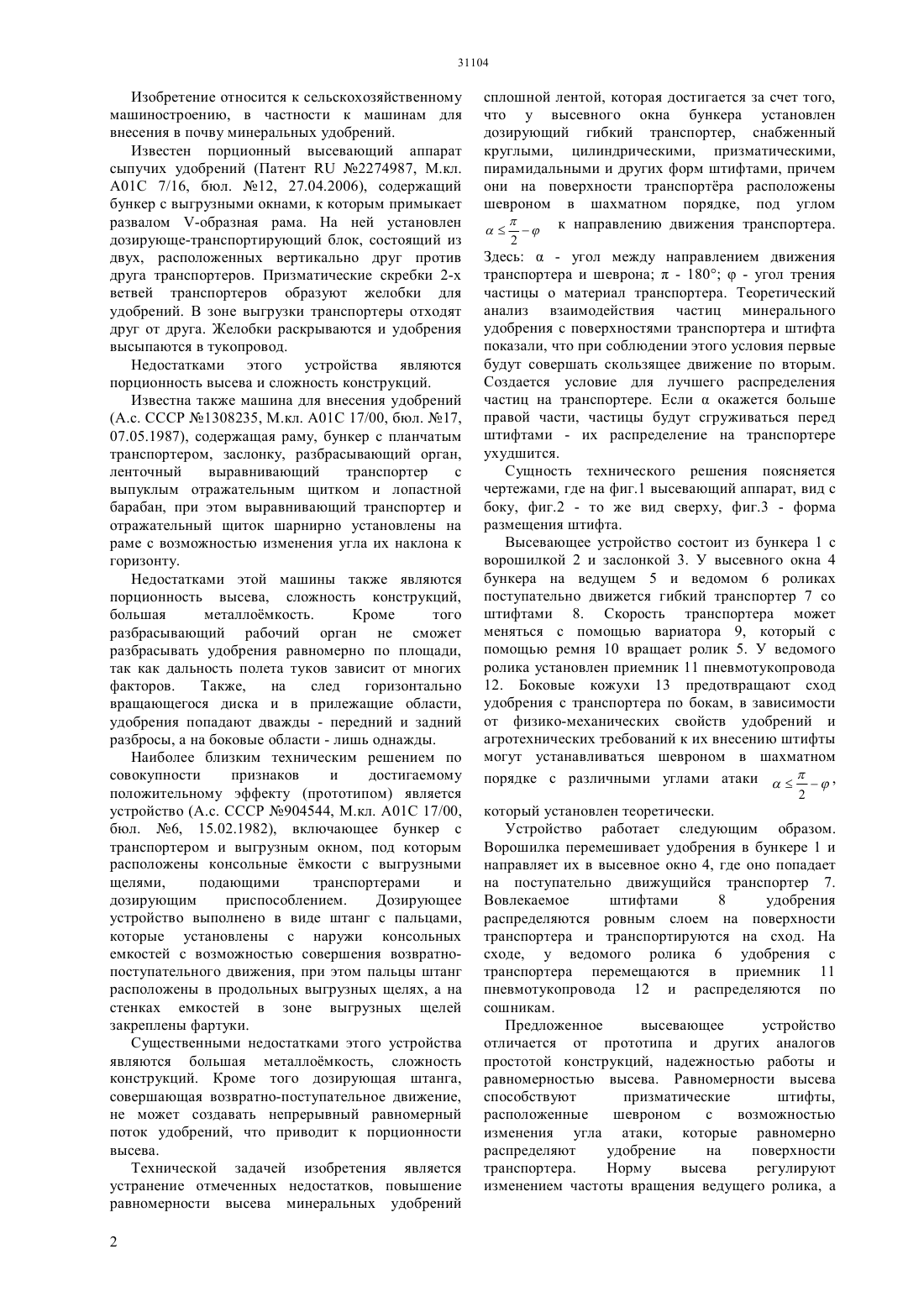

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технической задачей изобретения является повышение равномерности высева минеральных удобрений сплошной лентой, которая достигается за счет того, что у высевного окна 4 установлен дозирующий гибкий транспортер 7 с изменяющейся скоростью, который снабжен штифтами 8 различной формы,причм штифты на поверхности транспортра расположены шевроном в шахматном порядке под угломк направлению 2 движения транспортера. Подобное выполнение устройства позволяет обеспечить равномерность распределения удобрений по поверхности почвы, что способствует повышению качества выполнения технологического процесса.(72) Нукешев Саяхат ОразовичЕсхожин Джадыгер ЗарлыковичРоманюк Николай НиколаевичАхметов Ержан СоветовичЖаксылыкова Зияда Сапаргалиевна Балабекова Айгуль Толегеновна(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к высевающим аппаратам, которые могут использоваться в машинах для внесения минеральных удобрений и других сыпучих материалов. Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для внесения в почву минеральных удобрений. Известен порционный высевающий аппарат сыпучих удобрений (Патент 2274987, М.кл. А 01 С 7/16, бюл. 12, 27.04.2006), содержащий бункер с выгрузными окнами, к которым примыкает развалом -образная рама. На ней установлен дозирующе-транспортирующий блок, состоящий из двух, расположенных вертикально друг против друга транспортеров. Призматические скребки 2-х ветвей транспортеров образуют желобки для удобрений. В зоне выгрузки транспортеры отходят друг от друга. Желобки раскрываются и удобрения высыпаются в тукопровод. Недостатками этого устройства являются порционность высева и сложность конструкций. Известна также машина для внесения удобрений(А.с. СССР 1308235, М.кл. А 01 17/00, бюл. 17,07.05.1987), содержащая раму, бункер с планчатым транспортером, заслонку, разбрасывающий орган,ленточный выравнивающий транспортер с выпуклым отражательным щитком и лопастной барабан, при этом выравнивающий транспортер и отражательный щиток шарнирно установлены на раме с возможностью изменения угла их наклона к горизонту. Недостатками этой машины также являются порционность высева, сложность конструкций,большая металломкость. Кроме того разбрасывающий рабочий орган не сможет разбрасывать удобрения равномерно по площади,так как дальность полета туков зависит от многих факторов. Также,на след горизонтально вращающегося диска и в прилежащие области,удобрения попадают дважды - передний и задний разбросы, а на боковые области - лишь однажды. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является устройство (А.с. СССР 904544, М.кл. А 01 17/00,бюл. 6, 15.02.1982), включающее бункер с транспортером и выгрузным окном, под которым расположены консольные мкости с выгрузными щелями,подающими транспортерами и дозирующим приспособлением. Дозирующее устройство выполнено в виде штанг с пальцами,которые установлены с наружи консольных емкостей с возможностью совершения возвратнопоступательного движения, при этом пальцы штанг расположены в продольных выгрузных щелях, а на стенках емкостей в зоне выгрузных щелей закреплены фартуки. Существенными недостатками этого устройства являются большая металломкость, сложность конструкций. Кроме того дозирующая штанга,совершающая возвратно-поступательное движение,не может создавать непрерывный равномерный поток удобрений, что приводит к порционности высева. Технической задачей изобретения является устранение отмеченных недостатков, повышение равномерности высева минеральных удобрений 2 сплошной лентой, которая достигается за счет того,что у высевного окна бункера установлен дозирующий гибкий транспортер, снабженный круглыми, цилиндрическими, призматическими,пирамидальными и других форм штифтами, причем они на поверхности транспортра расположены шевроном в шахматном порядке, под углом Здесь- угол между направлением движения транспортера и шеврона- 180- угол трения частицы о материал транспортера. Теоретический анализ взаимодействия частиц минерального удобрения с поверхностями транспортера и штифта показали, что при соблюдении этого условия первые будут совершать скользящее движение по вторым. Создается условие для лучшего распределения частиц на транспортере. Еслиокажется больше правой части, частицы будут сгруживаться перед штифтами - их распределение на транспортере ухудшится. Сущность технического решения поясняется чертежами, где на фиг.1 высевающий аппарат, вид с боку, фиг.2 - то же вид сверху, фиг.3 - форма размещения штифта. Высевающее устройство состоит из бункера 1 с ворошилкой 2 и заслонкой 3. У высевного окна 4 бункера на ведущем 5 и ведомом 6 роликах поступательно движется гибкий транспортер 7 со штифтами 8. Скорость транспортера может меняться с помощью вариатора 9, который с помощью ремня 10 вращает ролик 5. У ведомого ролика установлен приемник 11 пневмотукопровода 12. Боковые кожухи 13 предотвращают сход удобрения с транспортера по бокам, в зависимости от физико-механических свойств удобрений и агротехнических требований к их внесению штифты могут устанавливаться шевроном в шахматном порядке с различными углами атаки,2 который установлен теоретически. Устройство работает следующим образом. Ворошилка перемешивает удобрения в бункере 1 и направляет их в высевное окно 4, где оно попадает на поступательно движущийся транспортер 7. Вовлекаемое штифтами 8 удобрения распределяются ровным слоем на поверхности транспортера и транспортируются на сход. На сходе, у ведомого ролика 6 удобрения с транспортера перемещаются в приемник 11 пневмотукопровода 12 и распределяются по сошникам. Предложенное высевающее устройство отличается от прототипа и других аналогов простотой конструкций, надежностью работы и равномерностью высева. Равномерности высева способствуют призматические штифты,расположенные шевроном с возможностью изменения угла атаки, которые равномерно распределяют удобрение на поверхности транспортера. Норму высева регулируют изменением частоты вращения ведущего ролика, а также изменением угла атаки штифтов на транспортере. Подобное выполнение устройства позволяет обеспечить равномерность распределения удобрений по поверхности почвы, что способствует повышению качества выполнения технологического процесса. ФОРМУЛА ИЗОБРЕТЕНИЯ Высевающее устройство содержащее бункер с ворошилкой и гибкий транспортер у высевного окна, на поверхности которого размещены штифты,отличающееся тем, что штифты на поверхности транспортера расположены шевроном в шахматном порядке под угломк направлению 2 движения транспортера.
