Высевающий аппарат

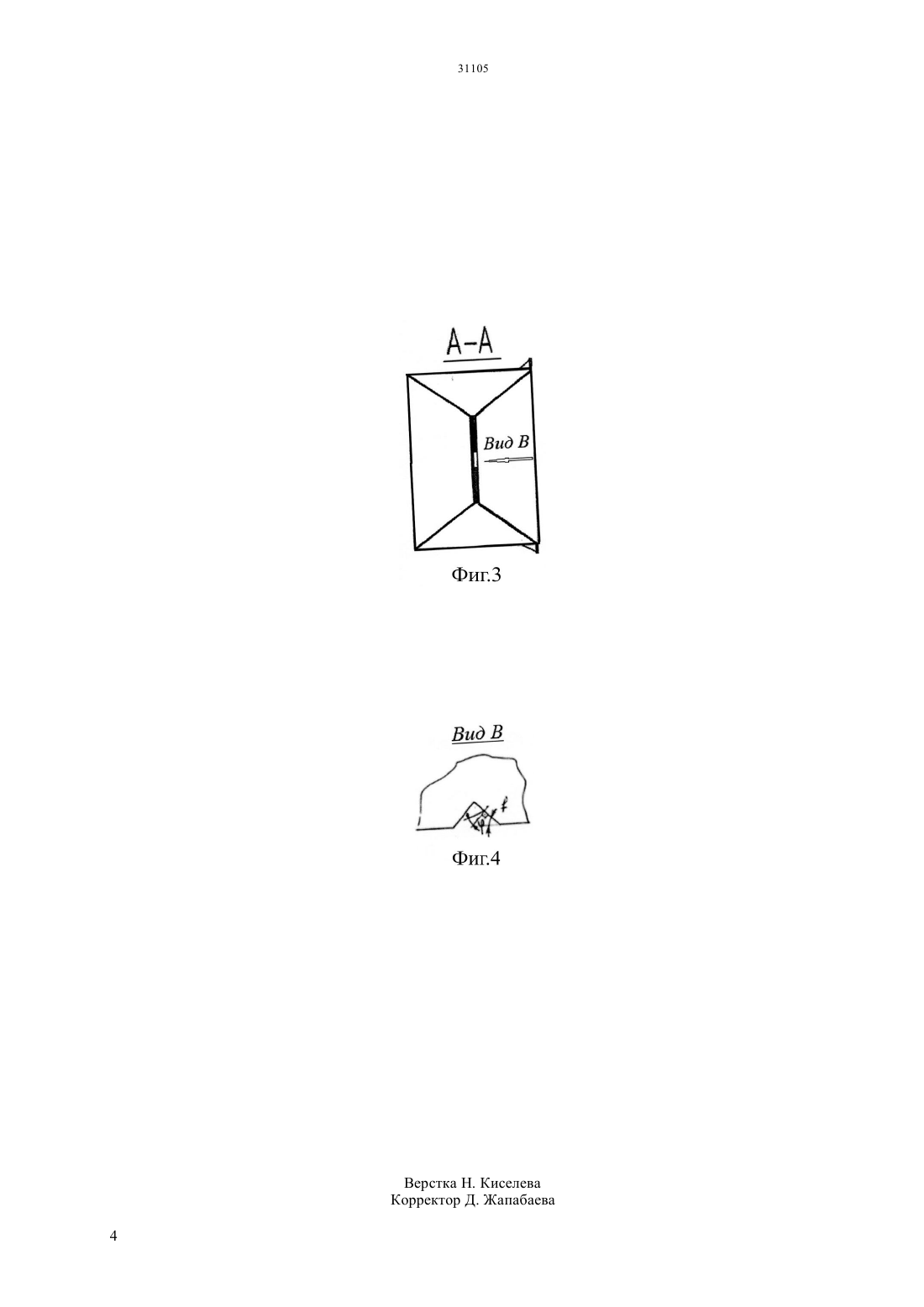

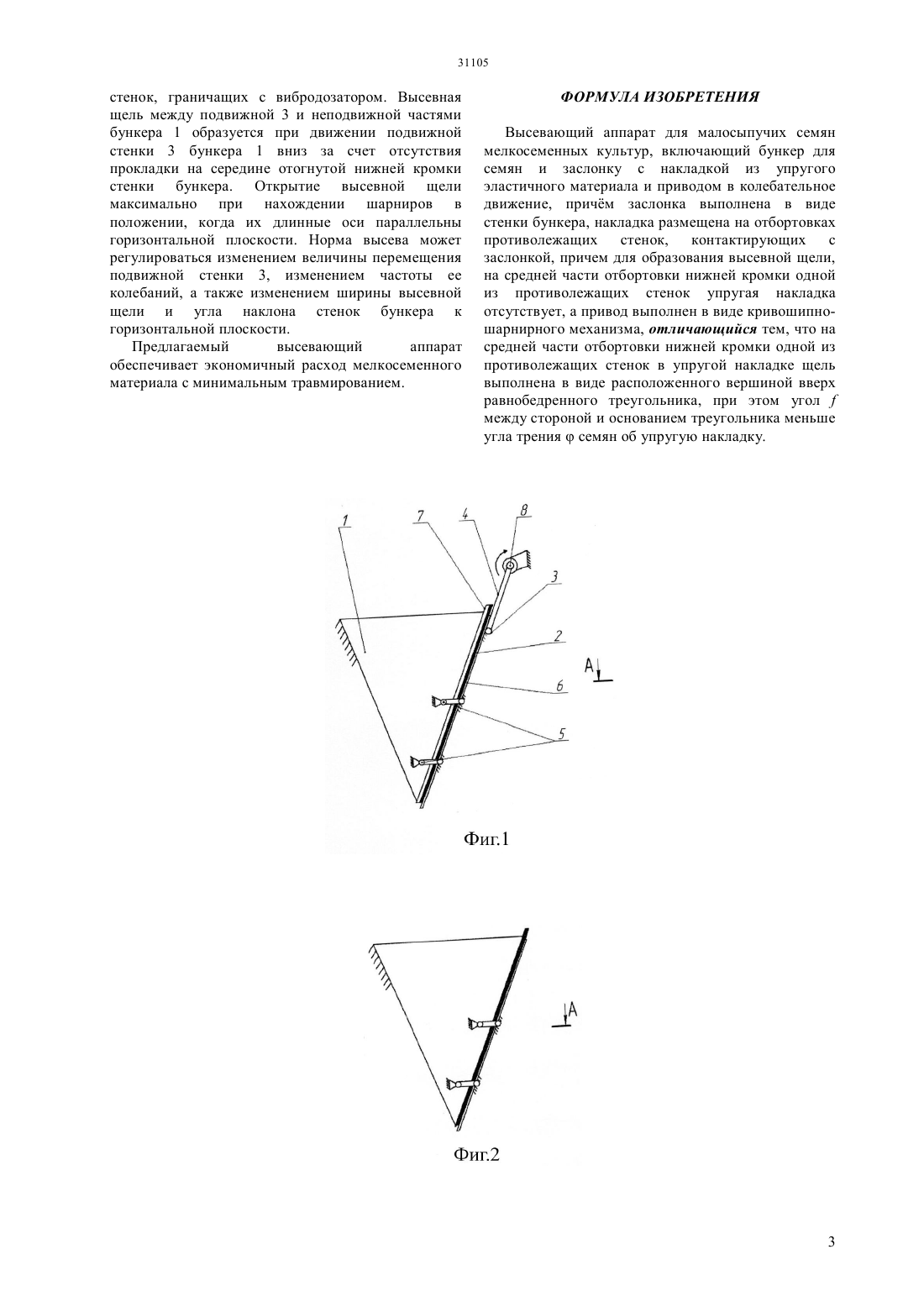

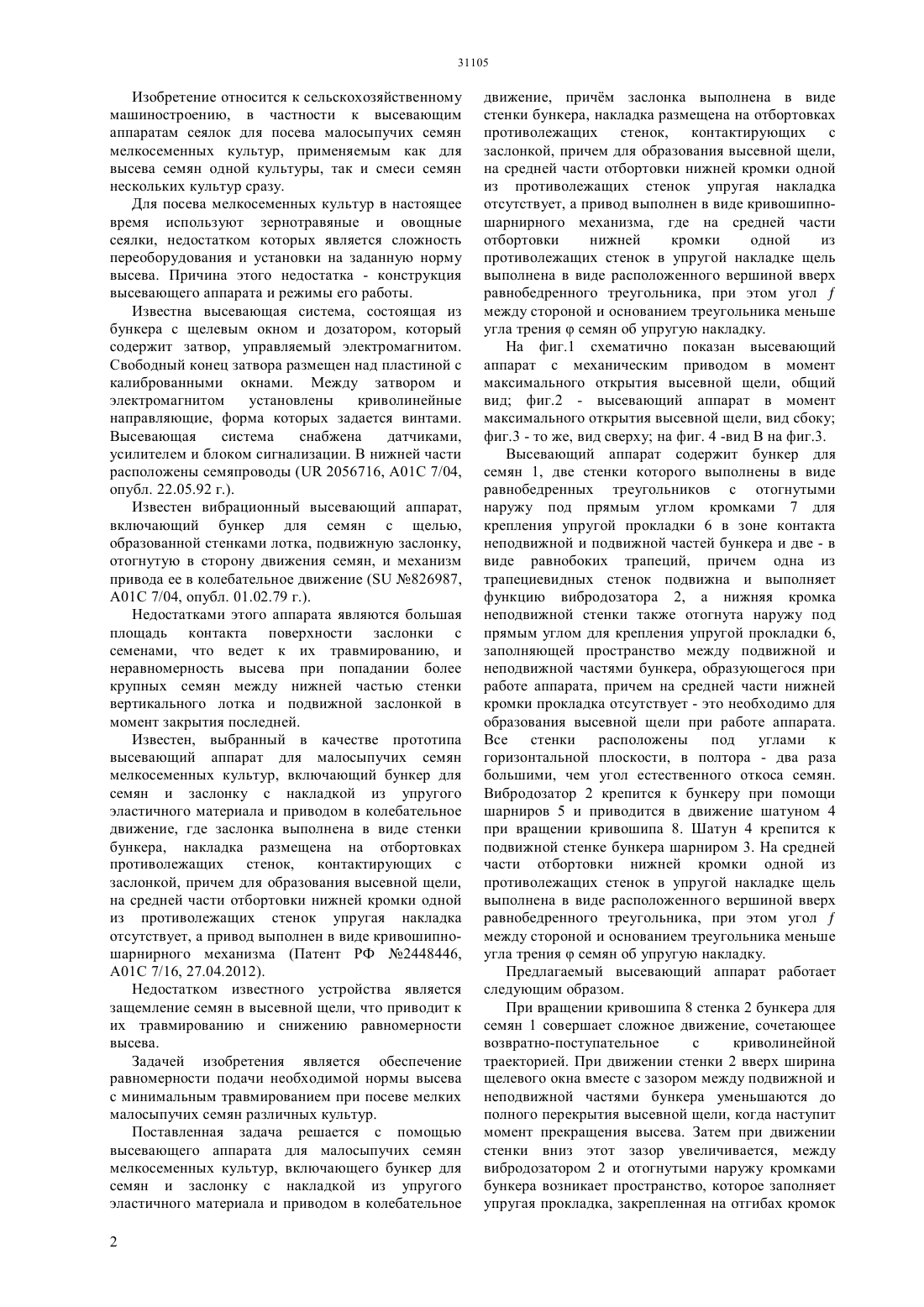

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ с минимальным травмированием при посеве мелких малосыпучих семян различных культур. Поставленная задача решается с помощью высевающего аппарата для малосыпучих семян мелкосеменных культур, включающего бункер 1 для семян, две стенки которого выполнены в виде равнобедренных треугольников с отогнутыми наружу под прямым углом кромками 2 для крепления упругой прокладки 3 в зоне контакта неподвижной и подвижной частей бункера и две - в виде равнобоких трапеций, причем одна из трапециевидных стенок подвижна и выполняет функцию вибродозатора 4, а нижняя кромка неподвижной стенки также отогнута наружу под прямым углом для крепления упругой прокладки 3. Вибродозатор 4 крепится к бункеру при помощи шарниров 5 и приводится в движение шатуном 6 при вращении кривошипа 7. Шатун 6 крепится к подвижной стенке бункера шарниром 8. Предлагаемый высевающий аппарат обеспечивает экономичный расход мелкосеменного материала с минимальным травмированием.(72) Нукешев Саяхат ОразовичРоманюк Николай НиколаевичШило Иван Николаевич Агейчик Валерий АлександровичРоманюк Вадим НиколаевичМуращенко Владимир Иванович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к высевающим аппаратам сеялок для посева малосыпучих семян мелкосеменных культур,применяемым как для высева семян одной культуры, так и смеси семян нескольких культур сразу. Задачей изобретения является обеспечение равномерности подачи необходимой нормы высева Изобретение относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам сеялок для посева малосыпучих семян мелкосеменных культур, применяемым как для высева семян одной культуры, так и смеси семян нескольких культур сразу. Для посева мелкосеменных культур в настоящее время используют зернотравяные и овощные сеялки, недостатком которых является сложность переоборудования и установки на заданную норму высева. Причина этого недостатка - конструкция высевающего аппарата и режимы его работы. Известна высевающая система, состоящая из бункера с щелевым окном и дозатором, который содержит затвор, управляемый электромагнитом. Свободный конец затвора размещен над пластиной с калиброванными окнами. Между затвором и электромагнитом установлены криволинейные направляющие, форма которых задается винтами. Высевающая система снабжена датчиками,усилителем и блоком сигнализации. В нижней части расположены семяпроводы ( 2056716, А 01 С 7/04,опубл. 22.05.92 г.). Известен вибрационный высевающий аппарат,включающий бункер для семян с щелью,образованной стенками лотка, подвижную заслонку,отогнутую в сторону движения семян, и механизм привода ее в колебательное движение ( 826987,А 01 7/04, опубл. 01.02.79 г.). Недостатками этого аппарата являются большая площадь контакта поверхности заслонки с семенами, что ведет к их травмированию, и неравномерность высева при попадании более крупных семян между нижней частью стенки вертикального лотка и подвижной заслонкой в момент закрытия последней. Известен, выбранный в качестве прототипа высевающий аппарат для малосыпучих семян мелкосеменных культур, включающий бункер для семян и заслонку с накладкой из упругого эластичного материала и приводом в колебательное движение, где заслонка выполнена в виде стенки бункера, накладка размещена на отбортовках противолежащих стенок, контактирующих с заслонкой, причем для образования высевной щели,на средней части отбортовки нижней кромки одной из противолежащих стенок упругая накладка отсутствует, а привод выполнен в виде кривошипношарнирного механизма (Патент РФ 2448446,А 01 С 7/16, 27.04.2012). Недостатком известного устройства является защемление семян в высевной щели, что приводит к их травмированию и снижению равномерности высева. Задачей изобретения является обеспечение равномерности подачи необходимой нормы высева с минимальным травмированием при посеве мелких малосыпучих семян различных культур. Поставленная задача решается с помощью высевающего аппарата для малосыпучих семян мелкосеменных культур, включающего бункер для семян и заслонку с накладкой из упругого эластичного материала и приводом в колебательное 2 движение, причм заслонка выполнена в виде стенки бункера, накладка размещена на отбортовках противолежащих стенок, контактирующих с заслонкой, причем для образования высевной щели,на средней части отбортовки нижней кромки одной из противолежащих стенок упругая накладка отсутствует, а привод выполнен в виде кривошипношарнирного механизма, где на средней части отбортовки нижней кромки одной из противолежащих стенок в упругой накладке щель выполнена в виде расположенного вершиной вверх равнобедренного треугольника, при этом уголмежду стороной и основанием треугольника меньше угла трениясемян об упругую накладку. На фиг.1 схематично показан высевающий аппарат с механическим приводом в момент максимального открытия высевной щели, общий вид фиг.2 - высевающий аппарат в момент максимального открытия высевной щели, вид сбоку фиг.3 - то же, вид сверху на фиг. 4 -вид В на фиг.3. Высевающий аппарат содержит бункер для семян 1, две стенки которого выполнены в виде равнобедренных треугольников с отогнутыми наружу под прямым углом кромками 7 для крепления упругой прокладки 6 в зоне контакта неподвижной и подвижной частей бункера и две - в виде равнобоких трапеций, причем одна из трапециевидных стенок подвижна и выполняет функцию вибродозатора 2, а нижняя кромка неподвижной стенки также отогнута наружу под прямым углом для крепления упругой прокладки 6,заполняющей пространство между подвижной и неподвижной частями бункера, образующегося при работе аппарата, причем на средней части нижней кромки прокладка отсутствует - это необходимо для образования высевной щели при работе аппарата. Все стенки расположены под углами к горизонтальной плоскости, в полтора - два раза большими, чем угол естественного откоса семян. Вибродозатор 2 крепится к бункеру при помощи шарниров 5 и приводится в движение шатуном 4 при вращении кривошипа 8. Шатун 4 крепится к подвижной стенке бункера шарниром 3. На средней части отбортовки нижней кромки одной из противолежащих стенок в упругой накладке щель выполнена в виде расположенного вершиной вверх равнобедренного треугольника, при этом уголмежду стороной и основанием треугольника меньше угла трениясемян об упругую накладку. Предлагаемый высевающий аппарат работает следующим образом. При вращении кривошипа 8 стенка 2 бункера для семян 1 совершает сложное движение, сочетающее возвратно-поступательное с криволинейной траекторией. При движении стенки 2 вверх ширина щелевого окна вместе с зазором между подвижной и неподвижной частями бункера уменьшаются до полного перекрытия высевной щели, когда наступит момент прекращения высева. Затем при движении стенки вниз этот зазор увеличивается, между вибродозатором 2 и отогнутыми наружу кромками бункера возникает пространство, которое заполняет упругая прокладка, закрепленная на отгибах кромок стенок, граничащих с вибродозатором. Высевная щель между подвижной 3 и неподвижной частями бункера 1 образуется при движении подвижной стенки 3 бункера 1 вниз за счет отсутствия прокладки на середине отогнутой нижней кромки стенки бункера. Открытие высевной щели максимально при нахождении шарниров в положении, когда их длинные оси параллельны горизонтальной плоскости. Норма высева может регулироваться изменением величины перемещения подвижной стенки 3, изменением частоты ее колебаний, а также изменением ширины высевной щели и угла наклона стенок бункера к горизонтальной плоскости. Предлагаемый высевающий аппарат обеспечивает экономичный расход мелкосеменного материала с минимальным травмированием. ФОРМУЛА ИЗОБРЕТЕНИЯ Высевающий аппарат для малосыпучих семян мелкосеменных культур, включающий бункер для семян и заслонку с накладкой из упругого эластичного материала и приводом в колебательное движение, причм заслонка выполнена в виде стенки бункера, накладка размещена на отбортовках противолежащих стенок, контактирующих с заслонкой, причем для образования высевной щели,на средней части отбортовки нижней кромки одной из противолежащих стенок упругая накладка отсутствует, а привод выполнен в виде кривошипношарнирного механизма, отличающийся тем, что на средней части отбортовки нижней кромки одной из противолежащих стенок в упругой накладке щель выполнена в виде расположенного вершиной вверх равнобедренного треугольника, при этом уголмежду стороной и основанием треугольника меньше угла трениясемян об упругую накладку.
