Высевающий аппарат

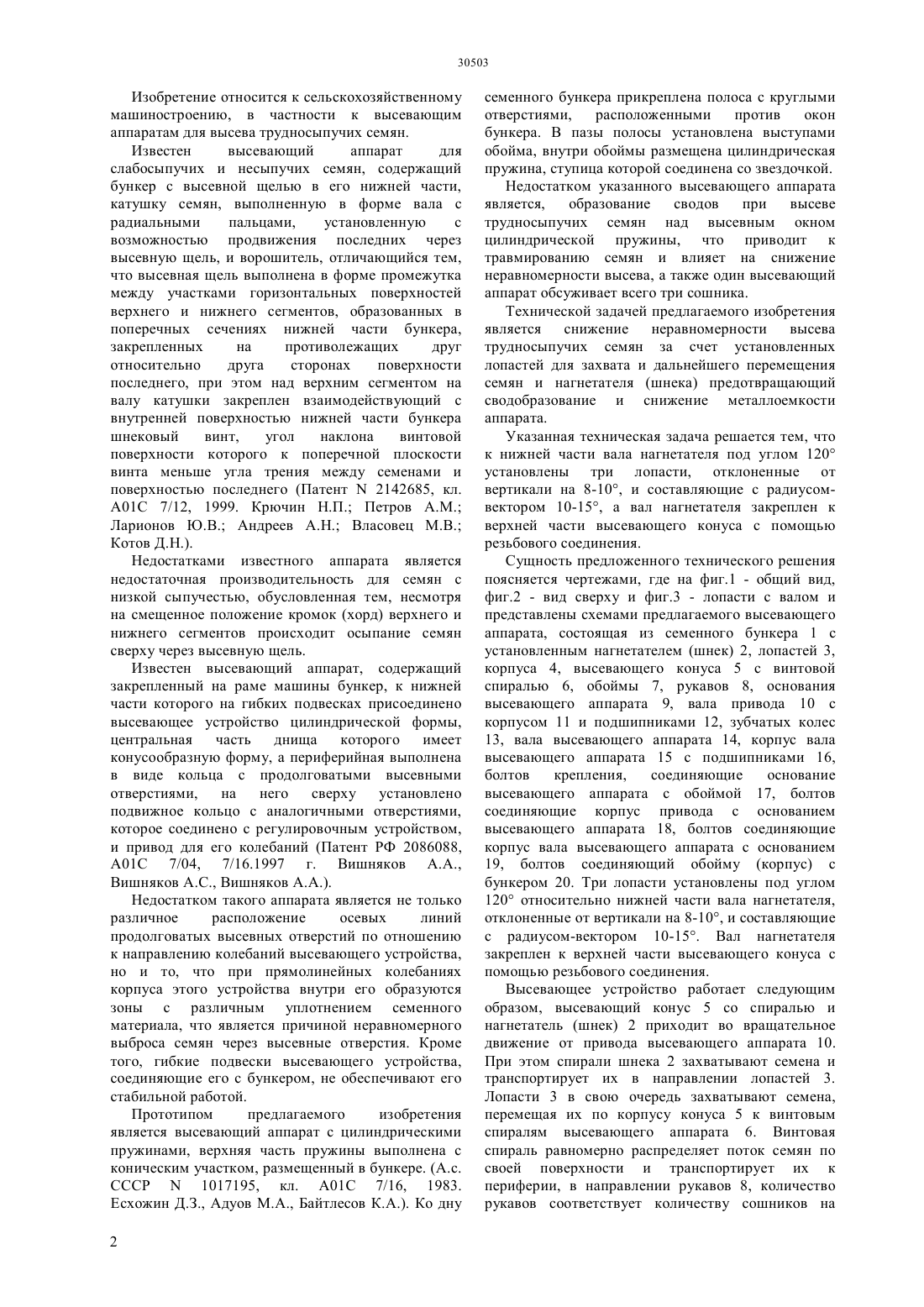

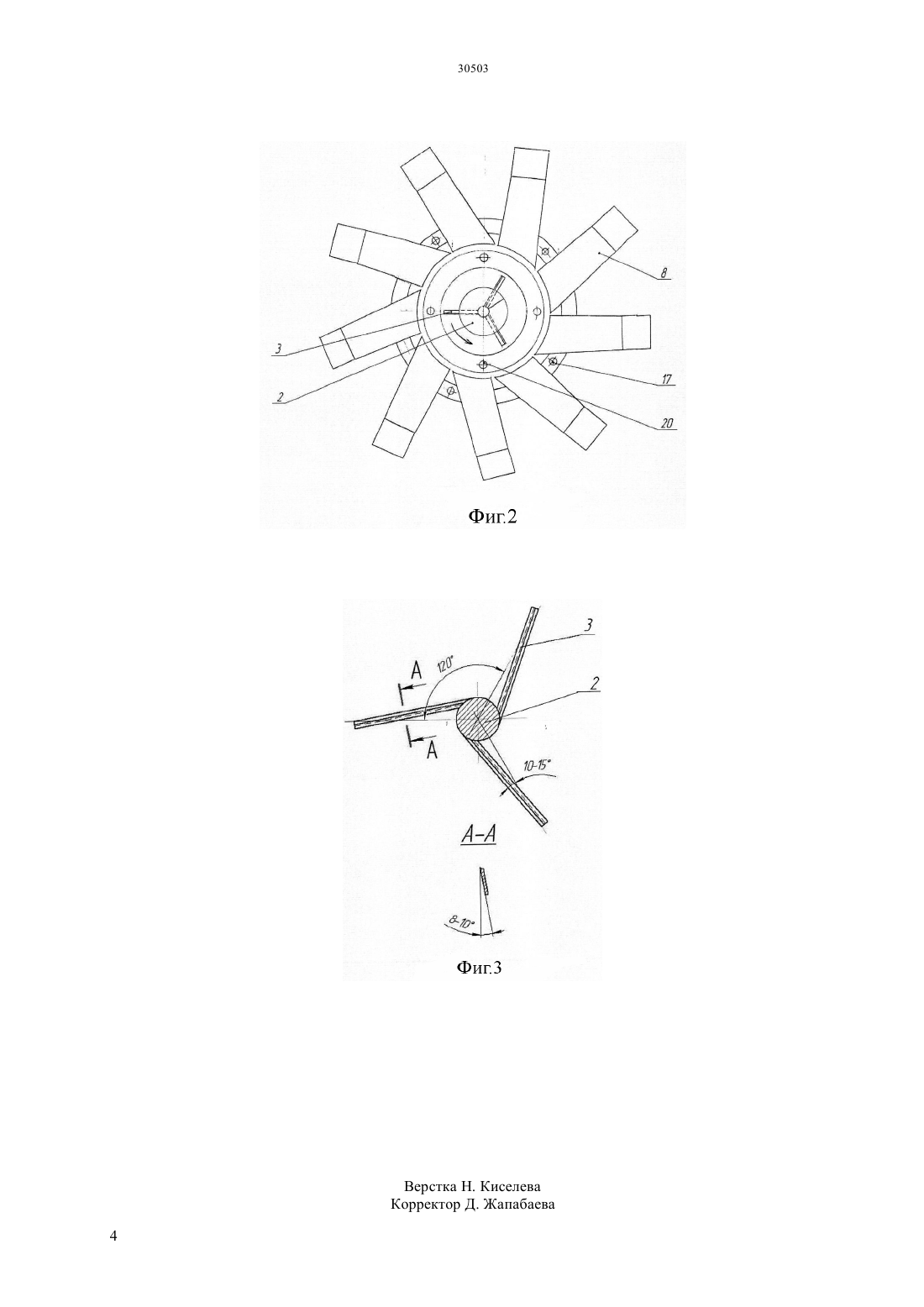

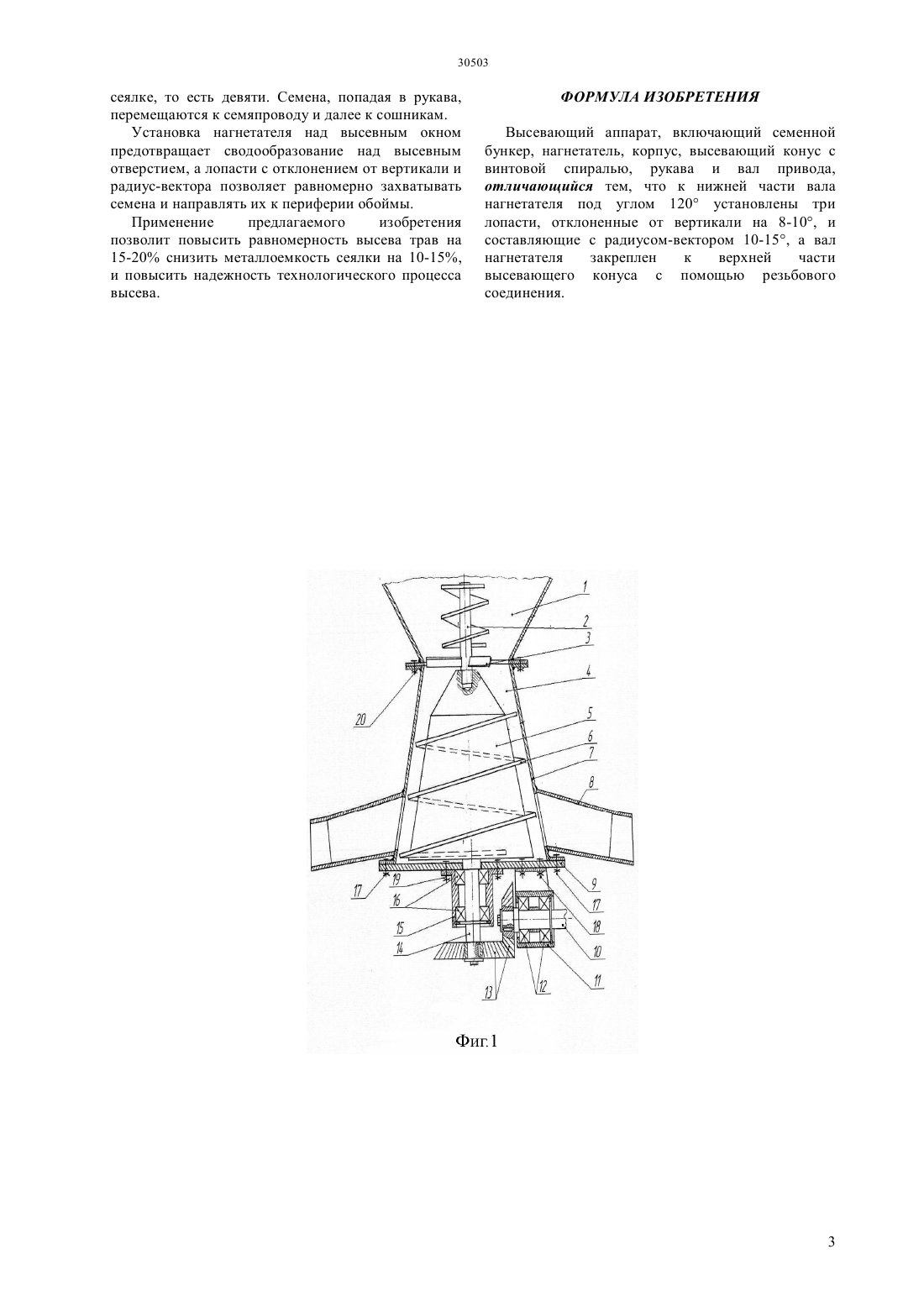

(51) 01 7/20 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ трудносыпучих семян за счет установленных лопастей 3 для захвата и дальнейшего перемещения семян и нагнетателя (шнека) 2 предотвращающий сводобразование, а также снижение металлоемкости сеялки, так как один высевающий аппарат обслуживает 9 сошников. К нижней части вала нагнетателя 2 под углом 120 установлены три лопасти 3, отклоненные от вертикали на 8-10, и составляющие с радиусом-вектором 10-15, а вал нагнетателя 2 закреплен к верхней части высевающего конуса с помощью резьбового соединения. Применение предлагаемого изобретения позволит повысить равномерность высева трав на 15-20 снизить металлоемкость сеялки на 10-15,что позволит повысить надежность технологического процесса высева трудносыпучих семян. Матюшков Михаил ИвановичНукушева Сауле АбайдильдиновнаКаспаков Есен ЖаксалыковичКусаинов Руслан Комекович Володя КадирбекРахимжанов Мурат РамазановичСорока Анна Андреевна(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к высевающим аппаратам для высева трудносыпучих семян. Технической задачей предлагаемого изобретения является снижение неравномерности высева Изобретение относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам для высева трудносыпучих семян. Известен высевающий аппарат для слабосыпучих и несыпучих семян, содержащий бункер с высевной щелью в его нижней части,катушку семян, выполненную в форме вала с радиальными пальцами,установленную с возможностью продвижения последних через высевную щель, и ворошитель, отличающийся тем,что высевная щель выполнена в форме промежутка между участками горизонтальных поверхностей верхнего и нижнего сегментов, образованных в поперечных сечениях нижней части бункера,закрепленных на противолежащих друг относительно друга сторонах поверхности последнего, при этом над верхним сегментом на валу катушки закреплен взаимодействующий с внутренней поверхностью нижней части бункера шнековый винт,угол наклона винтовой поверхности которого к поперечной плоскости винта меньше угла трения между семенами и поверхностью последнего (Патент 2142685, кл. А 01 С 7/12, 1999. Крючин Н.П. Петров А.М. Ларионов Ю.В. Андреев А.Н. Власовец М.В. Котов Д.Н.). Недостатками известного аппарата является недостаточная производительность для семян с низкой сыпучестью, обусловленная тем, несмотря на смещенное положение кромок (хорд) верхнего и нижнего сегментов происходит осыпание семян сверху через высевную щель. Известен высевающий аппарат, содержащий закрепленный на раме машины бункер, к нижней части которого на гибких подвесках присоединено высевающее устройство цилиндрической формы,центральная часть днища которого имеет конусообразную форму, а периферийная выполнена в виде кольца с продолговатыми высевными отверстиями, на него сверху установлено подвижное кольцо с аналогичными отверстиями,которое соединено с регулировочным устройством,и привод для его колебаний (Патент РФ 2086088,А 01 С 7/04, 7/16.1997 г. Вишняков А.А.,Вишняков А.С., Вишняков А.А.). Недостатком такого аппарата является не только различное расположение осевых линий продолговатых высевных отверстий по отношению к направлению колебаний высевающего устройства,но и то, что при прямолинейных колебаниях корпуса этого устройства внутри его образуются зоны с различным уплотнением семенного материала, что является причиной неравномерного выброса семян через высевные отверстия. Кроме того, гибкие подвески высевающего устройства,соединяющие его с бункером, не обеспечивают его стабильной работой. Прототипом предлагаемого изобретения является высевающий аппарат с цилиндрическими пружинами, верхняя часть пружины выполнена с коническим участком, размещенный в бункере. (А.с. СССР 1017195, кл. А 01 С 7/16, 1983. Есхожин Д.З., Адуов М.А., Байтлесов К.А.). Ко дну 2 семенного бункера прикреплена полоса с круглыми отверстиями,расположенными против окон бункера. В пазы полосы установлена выступами обойма, внутри обоймы размещена цилиндрическая пружина, ступица которой соединена со звездочкой. Недостатком указанного высевающего аппарата является,образование сводов при высеве трудносыпучих семян над высевным окном цилиндрической пружины, что приводит к травмированию семян и влияет на снижение неравномерности высева, а также один высевающий аппарат обсуживает всего три сошника. Технической задачей предлагаемого изобретения является снижение неравномерности высева трудносыпучих семян за счет установленных лопастей для захвата и дальнейшего перемещения семян и нагнетателя (шнека) предотвращающий сводобразование и снижение металлоемкости аппарата. Указанная техническая задача решается тем, что к нижней части вала нагнетателя под углом 120 установлены три лопасти, отклоненные от вертикали на 8-10, и составляющие с радиусомвектором 10-15, а вал нагнетателя закреплен к верхней части высевающего конуса с помощью резьбового соединения. Сущность предложенного технического решения поясняется чертежами, где на фиг.1 - общий вид,фиг.2 - вид сверху и фиг.3 - лопасти с валом и представлены схемами предлагаемого высевающего аппарата, состоящая из семенного бункера 1 с установленным нагнетателем (шнек) 2, лопастей 3,корпуса 4, высевающего конуса 5 с винтовой спиралью 6, обоймы 7, рукавов 8, основания высевающего аппарата 9, вала привода 10 с корпусом 11 и подшипниками 12, зубчатых колес 13, вала высевающего аппарата 14, корпус вала высевающего аппарата 15 с подшипниками 16,болтов крепления,соединяющие основание высевающего аппарата с обоймой 17, болтов соединяющие корпус привода с основанием высевающего аппарата 18, болтов соединяющие корпус вала высевающего аппарата с основанием 19, болтов соединяющий обойму (корпус) с бункером 20. Три лопасти установлены под углом 120 относительно нижней части вала нагнетателя,отклоненные от вертикали на 8-10, и составляющие с радиусом-вектором 10-15. Вал нагнетателя закреплен к верхней части высевающего конуса с помощью резьбового соединения. Высевающее устройство работает следующим образом, высевающий конус 5 со спиралью и нагнетатель (шнек) 2 приходит во вращательное движение от привода высевающего аппарата 10. При этом спирали шнека 2 захватывают семена и транспортирует их в направлении лопастей 3. Лопасти 3 в свою очередь захватывают семена,перемещая их по корпусу конуса 5 к винтовым спиралям высевающего аппарата 6. Винтовая спираль равномерно распределяет поток семян по своей поверхности и транспортирует их к периферии, в направлении рукавов 8, количество рукавов соответствует количеству сошников на сеялке, то есть девяти. Семена, попадая в рукава,перемещаются к семяпроводу и далее к сошникам. Установка нагнетателя над высевным окном предотвращает сводообразование над высевным отверстием, а лопасти с отклонением от вертикали и радиус-вектора позволяет равномерно захватывать семена и направлять их к периферии обоймы. Применение предлагаемого изобретения позволит повысить равномерность высева трав на 15-20 снизить металлоемкость сеялки на 10-15,и повысить надежность технологического процесса высева. ФОРМУЛА ИЗОБРЕТЕНИЯ Высевающий аппарат, включающий семенной бункер, нагнетатель, корпус, высевающий конус с винтовой спиралью, рукава и вал привода,отличающийся тем, что к нижней части вала нагнетателя под углом 120 установлены три лопасти, отклоненные от вертикали на 8-10, и составляющие с радиусом-вектором 10-15, а вал нагнетателя закреплен к верхней части высевающего конуса с помощью резьбового соединения.
