Система зашторивания теплиц

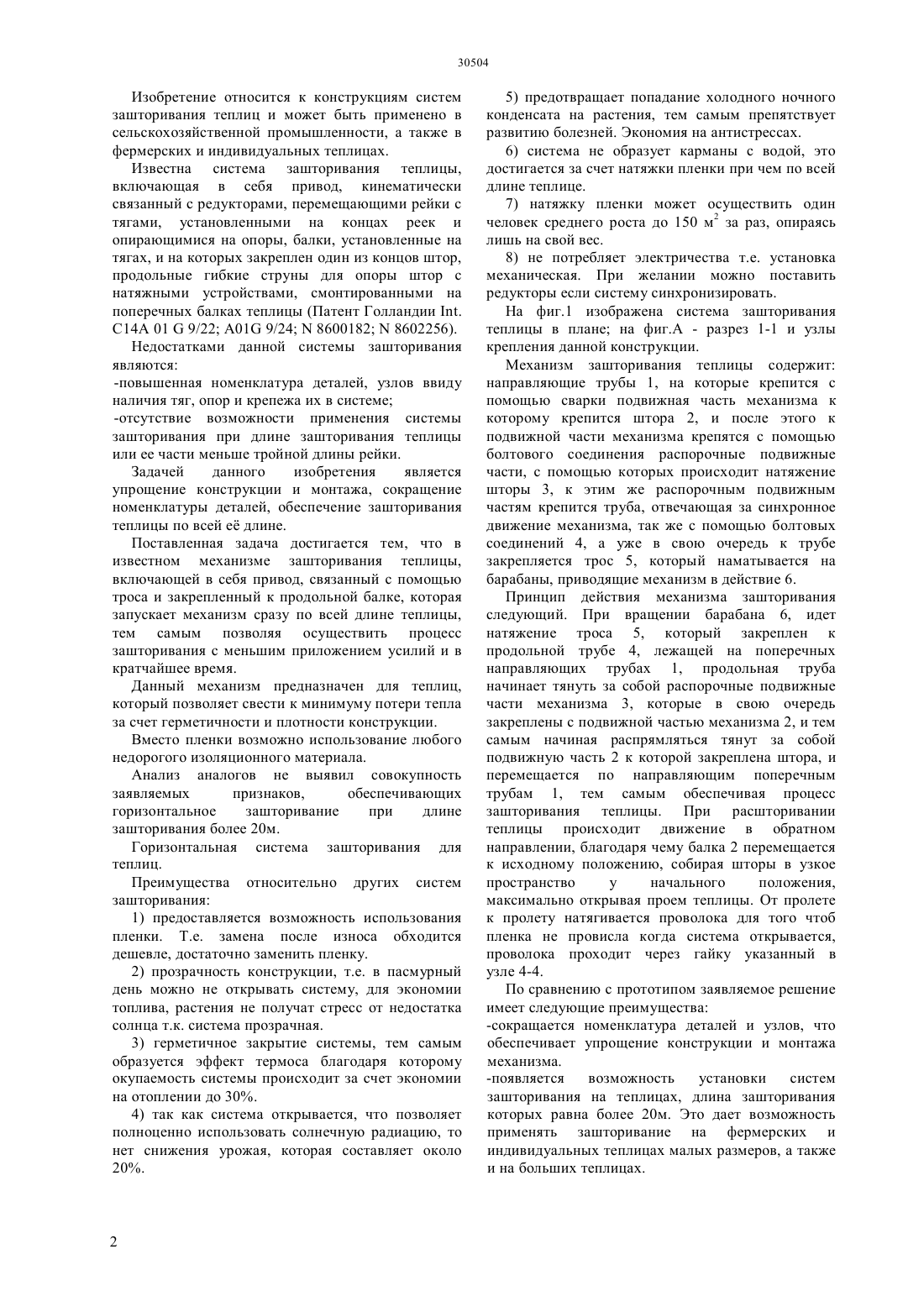

(51) 01 9/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ 2014/0998.1 22.07.2014 16.11.2015, бюл. 11 Заболотный Михаил Сергеевич 8600182, 1987 СИСТЕМА ЗАШТОРИВАНИЯ ТЕПЛИЦ(57) Данное изобретение относится к конструкциям систем зашторивания теплиц. Механизм может быть использован для нужд сельского хозяйства. Расположена в горизонтальной плоскости и обеспечивает зашторивание теплицы по всей е длине. Изобретение относится к конструкциям систем зашторивания теплиц и может быть применено в сельскохозяйственной промышленности, а также в фермерских и индивидуальных теплицах. Известна система зашторивания теплицы,включающая в себя привод, кинематически связанный с редукторами, перемещающими рейки с тягами, установленными на концах реек и опирающимися на опоры, балки, установленные на тягах, и на которых закреплен один из концов штор,продольные гибкие струны для опоры штор с натяжными устройствами, смонтированными на поперечных балках теплицы (Патент Голландии . С 14 А 019/22 А 01 9/2486001828602256). Недостатками данной системы зашторивания являются-повышенная номенклатура деталей, узлов ввиду наличия тяг, опор и крепежа их в системе-отсутствие возможности применения системы зашторивания при длине зашторивания теплицы или ее части меньше тройной длины рейки. Задачей данного изобретения является упрощение конструкции и монтажа, сокращение номенклатуры деталей, обеспечение зашторивания теплицы по всей е длине. Поставленная задача достигается тем, что в известном механизме зашторивания теплицы,включающей в себя привод, связанный с помощью троса и закрепленный к продольной балке, которая запускает механизм сразу по всей длине теплицы,тем самым позволяя осуществить процесс зашторивания с меньшим приложением усилий и в кратчайшее время. Данный механизм предназначен для теплиц,который позволяет свести к минимуму потери тепла за счет герметичности и плотности конструкции. Вместо пленки возможно использование любого недорогого изоляционного материала. Анализ аналогов не выявил совокупность заявляемых признаков,обеспечивающих горизонтальное зашторивание при длине зашторивания более 20 м. Горизонтальная система зашторивания для теплиц. Преимущества относительно других систем зашторивания 1) предоставляется возможность использования пленки. Т.е. замена после износа обходится дешевле, достаточно заменить пленку. 2) прозрачность конструкции, т.е. в пасмурный день можно не открывать систему, для экономии топлива, растения не получат стресс от недостатка солнца т.к. система прозрачная. 3) герметичное закрытие системы, тем самым образуется эффект термоса благодаря которому окупаемость системы происходит за счет экономии на отоплении до 30. 4) так как система открывается, что позволяет полноценно использовать солнечную радиацию, то нет снижения урожая, которая составляет около 20. 5) предотвращает попадание холодного ночного конденсата на растения, тем самым препятствует развитию болезней. Экономия на антистрессах. 6) система не образует карманы с водой, это достигается за счет натяжки пленки при чем по всей длине теплице. 7) натяжку пленки может осуществить один человек среднего роста до 150 м 2 за раз, опираясь лишь на свой вес. 8) не потребляет электричества т.е. установка механическая. При желании можно поставить редукторы если систему синхронизировать. На фиг.1 изображена система зашторивания теплицы в плане на фиг.А - разрез 1-1 и узлы крепления данной конструкции. Механизм зашторивания теплицы содержит направляющие трубы 1, на которые крепится с помощью сварки подвижная часть механизма к которому крепится штора 2, и после этого к подвижной части механизма крепятся с помощью болтового соединения распорочные подвижные части, с помощью которых происходит натяжение шторы 3, к этим же распорочным подвижным частям крепится труба, отвечающая за синхронное движение механизма, так же с помощью болтовых соединений 4, а уже в свою очередь к трубе закрепляется трос 5, который наматывается на барабаны, приводящие механизм в действие 6. Принцип действия механизма зашторивания следующий. При вращении барабана 6, идет натяжение троса 5, который закреплен к продольной трубе 4, лежащей на поперечных направляющих трубах 1, продольная труба начинает тянуть за собой распорочные подвижные части механизма 3, которые в свою очередь закреплены с подвижной частью механизма 2, и тем самым начиная распрямляться тянут за собой подвижную часть 2 к которой закреплена штора, и перемещается по направляющим поперечным трубам 1, тем самым обеспечивая процесс зашторивания теплицы. При расшторивании теплицы происходит движение в обратном направлении, благодаря чему балка 2 перемещается к исходному положению, собирая шторы в узкое пространство у начального положения,максимально открывая проем теплицы. От пролете к пролету натягивается проволока для того чтоб пленка не провисла когда система открывается,проволока проходит через гайку указанный в узле 4-4. По сравнению с прототипом заявляемое решение имеет следующие преимущества-сокращается номенклатура деталей и узлов, что обеспечивает упрощение конструкции и монтажа механизма.-появляется возможность установки систем зашторивания на теплицах, длина зашторивания которых равна более 20 м. Это дает возможность применять зашторивание на фермерских и индивидуальных теплицах малых размеров, а также и на больших теплицах. ФОРМУЛА ИЗОБРЕТЕНИЯ Система зашторивания теплицы, включающая в себя механизм зашторивания, отличающаяся тем,что содержит направляющие трубы 1, на которые крепится с помощью сварки подвижная часть к которому крепится штора 2 и после этого к подвижной части механизма крепятся с помощью болтового соединения распорочные подвижные части, с помощью которых происходит натяжение шторы 3, к этим же распорочным подвижным частям крепится труба, отвечающая за синхронное движение механизма, так же с помощью болтовых соединений 4, а уже в свою очередь к трубе закрепляется трос 5, который наматывается на барабаны, приводящие механизм в действие 6, а между балками натянуты струны, которые проходят через гайку, приваренную к механизму.
