Система капельного орошения

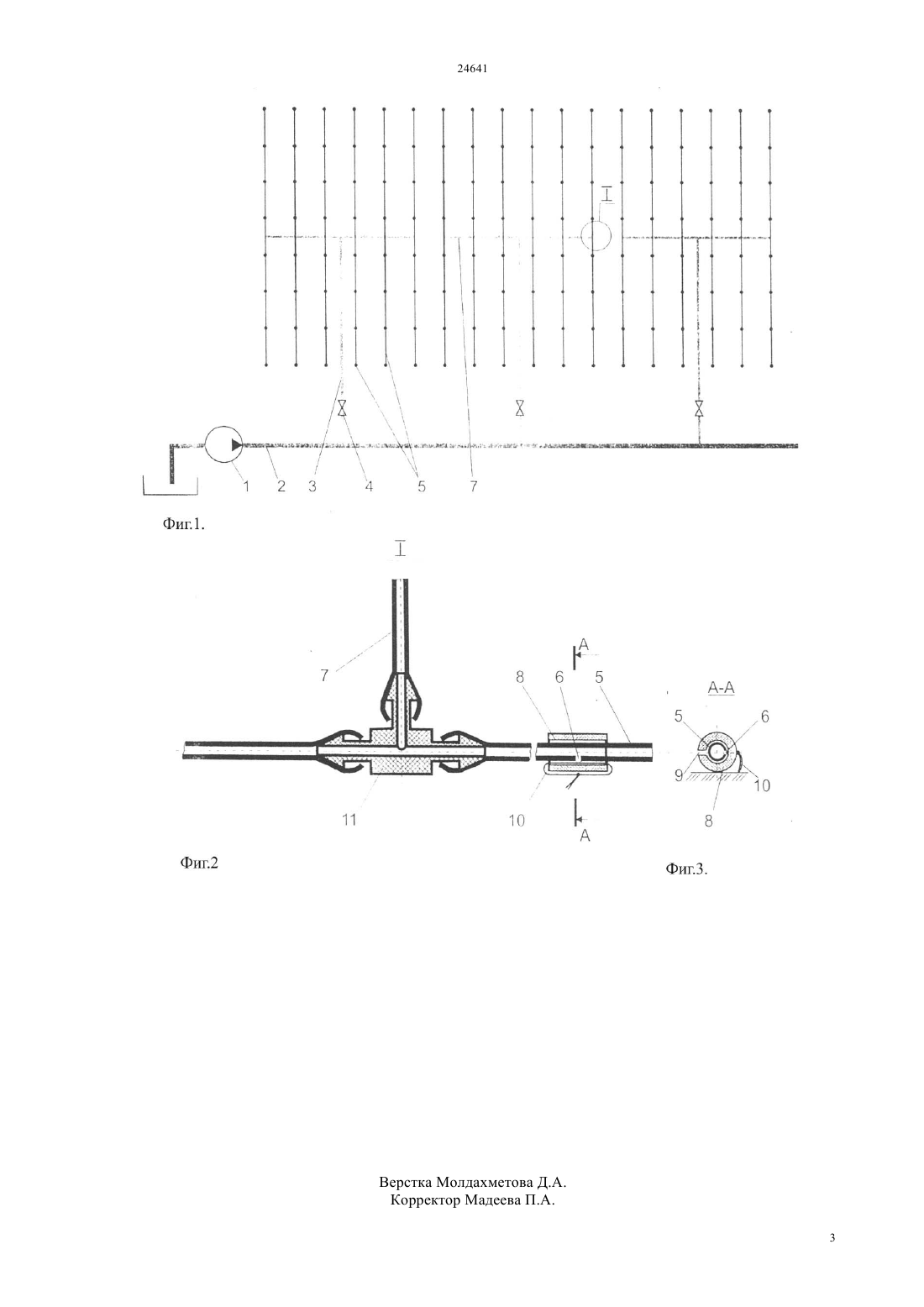

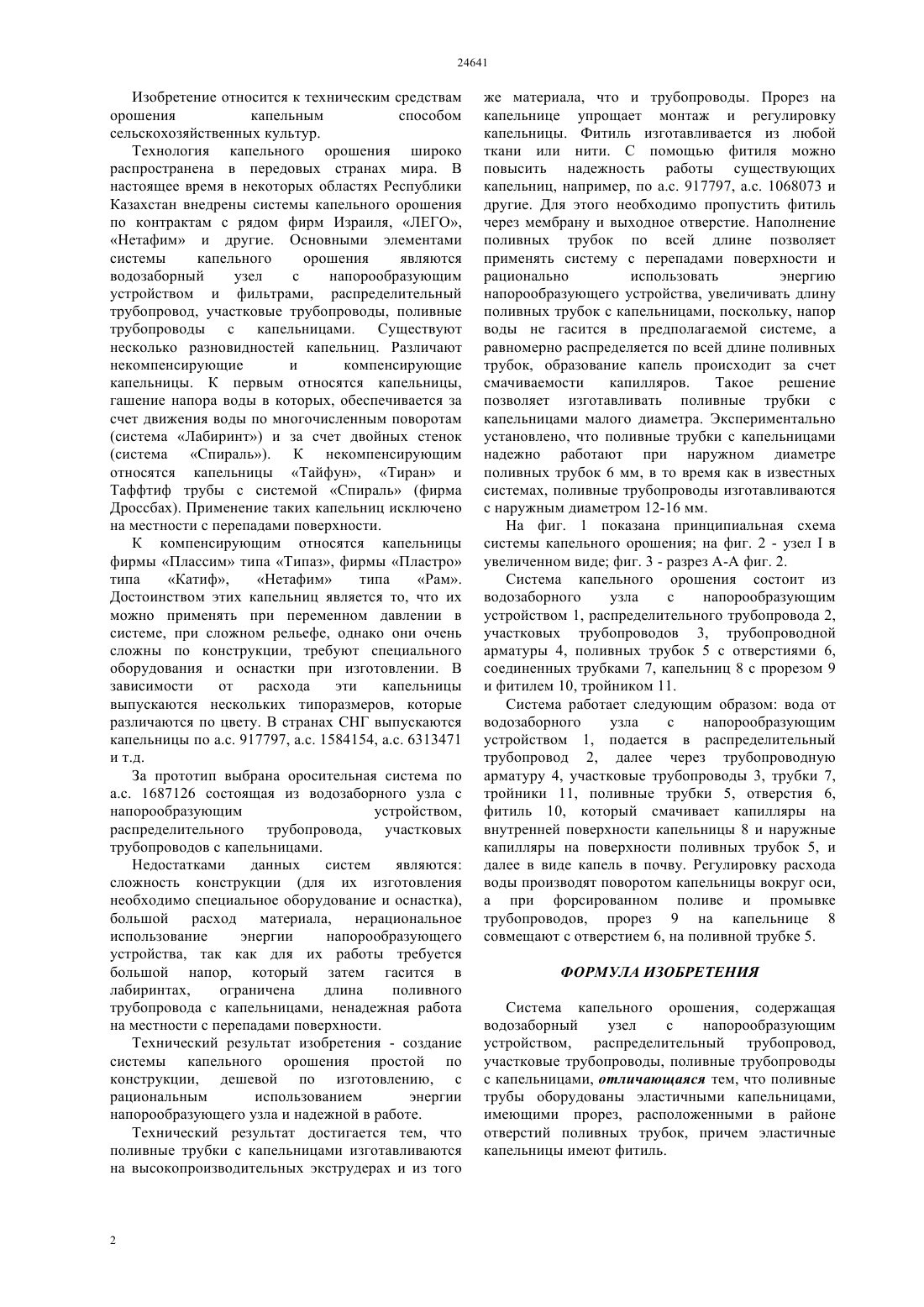

(51) 01 25/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ в изготовлении, рационально использовать энергию напорообразующего устройства,увеличить надежность работы на местности с перепадами поверхности. Система капельного орошения состоит из водозаборного узла с напорообразующим устройством, распределительного трубопровода,участковых трубопроводов, поливных трубок с капельницами. Новым является то, что поливные трубки с капельницами наполняются по всей длине пропорционально расходу. Эластичная капельница имеет прорез, а для лучшего смачивания капилляров снабжена фитилем.(72) Калашников Александр Афанасьевич Кандрин Николай Ильич Жарков Вячеслав Антонович Гричаная Татьяна Сергеевна Куртебаев Болат Мажитович Ким Вадим Викторович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства(57) Целью является создание системы капельного орошения сельскохозяйственных культур, простую Изобретение относится к техническим средствам орошения капельным способом сельскохозяйственных культур. Технология капельного орошения широко распространена в передовых странах мира. В настоящее время в некоторых областях Республики Казахстан внедрены системы капельного орошения по контрактам с рядом фирм Израиля, ЛЕГО,Нетафим и другие. Основными элементами системы капельного орошения являются водозаборный узел с напорообразующим устройством и фильтрами, распределительный трубопровод, участковые трубопроводы, поливные трубопроводы с капельницами. Существуют несколько разновидностей капельниц. Различают некомпенсирующие и компенсирующие капельницы. К первым относятся капельницы,гашение напора воды в которых, обеспечивается за счет движения воды по многочисленным поворотам(система Лабиринт) и за счет двойных стенок(система Спираль). К некомпенсирующим относятся капельницы Тайфун, Тиран и Таффтиф трубы с системой Спираль (фирма Дроссбах). Применение таких капельниц исключено на местности с перепадами поверхности. К компенсирующим относятся капельницы фирмы Плассим типа Типаз, фирмы Пластро типа Катиф,Нетафим типа Рам. Достоинством этих капельниц является то, что их можно применять при переменном давлении в системе, при сложном рельефе, однако они очень сложны по конструкции, требуют специального оборудования и оснастки при изготовлении. В зависимости от расхода эти капельницы выпускаются нескольких типоразмеров, которые различаются по цвету. В странах СНГ выпускаются капельницы по а.с. 917797, а.с. 1584154, а.с. 6313471 и т.д. За прототип выбрана оросительная система по а.с. 1687126 состоящая из водозаборного узла с напорообразующим устройством,распределительного трубопровода, участковых трубопроводов с капельницами. Недостатками данных систем являются сложность конструкции (для их изготовления необходимо специальное оборудование и оснастка),большой расход материала, нерациональное использование энергии напорообразующего устройства, так как для их работы требуется большой напор, который затем гасится в лабиринтах,ограничена длина поливного трубопровода с капельницами, ненадежная работа на местности с перепадами поверхности. Технический результат изобретения - создание системы капельного орошения простой по конструкции, дешевой по изготовлению, с рациональным использованием энергии напорообразующего узла и надежной в работе. Технический результат достигается тем, что поливные трубки с капельницами изготавливаются на высокопроизводительных экструдерах и из того же материала, что и трубопроводы. Прорез на капельнице упрощает монтаж и регулировку капельницы. Фитиль изготавливается из любой ткани или нити. С помощью фитиля можно повысить надежность работы существующих капельниц, например, по а.с. 917797, а.с. 1068073 и другие. Для этого необходимо пропустить фитиль через мембрану и выходное отверстие. Наполнение поливных трубок по всей длине позволяет применять систему с перепадами поверхности и рационально использовать энергию напорообразующего устройства, увеличивать длину поливных трубок с капельницами, поскольку, напор воды не гасится в предполагаемой системе, а равномерно распределяется по всей длине поливных трубок, образование капель происходит за счет смачиваемости капилляров. Такое решение позволяет изготавливать поливные трубки с капельницами малого диаметра. Экспериментально установлено, что поливные трубки с капельницами надежно работают при наружном диаметре поливных трубок 6 мм, в то время как в известных системах, поливные трубопроводы изготавливаются с наружным диаметром 12-16 мм. На фиг. 1 показана принципиальная схема системы капельного орошения на фиг. 2 - узелв увеличенном виде фиг. 3 - разрез А-А фиг. 2. Система капельного орошения состоит из водозаборного узла с напорообразующим устройством 1, распределительного трубопровода 2,участковых трубопроводов 3, трубопроводной арматуры 4, поливных трубок 5 с отверстиями 6,соединенных трубками 7, капельниц 8 с прорезом 9 и фитилем 10, тройником 11. Система работает следующим образом вода от водозаборного узла с напорообразующим устройством 1, подается в распределительный трубопровод 2, далее через трубопроводную арматуру 4, участковые трубопроводы 3, трубки 7,тройники 11, поливные трубки 5, отверстия 6,фитиль 10, который смачивает капилляры на внутренней поверхности капельницы 8 и наружные капилляры на поверхности поливных трубок 5, и далее в виде капель в почву. Регулировку расхода воды производят поворотом капельницы вокруг оси,а при форсированном поливе и промывке трубопроводов, прорез 9 на капельнице 8 совмещают с отверстием 6, на поливной трубке 5. ФОРМУЛА ИЗОБРЕТЕНИЯ Система капельного орошения, содержащая водозаборный узел с напорообразующим устройством, распределительный трубопровод,участковые трубопроводы, поливные трубопроводы с капельницами, отличающаяся тем, что поливные трубы оборудованы эластичными капельницами,имеющими прорез, расположенными в районе отверстий поливных трубок, причем эластичные капельницы имеют фитиль.
