Автопоилка групповая для животных

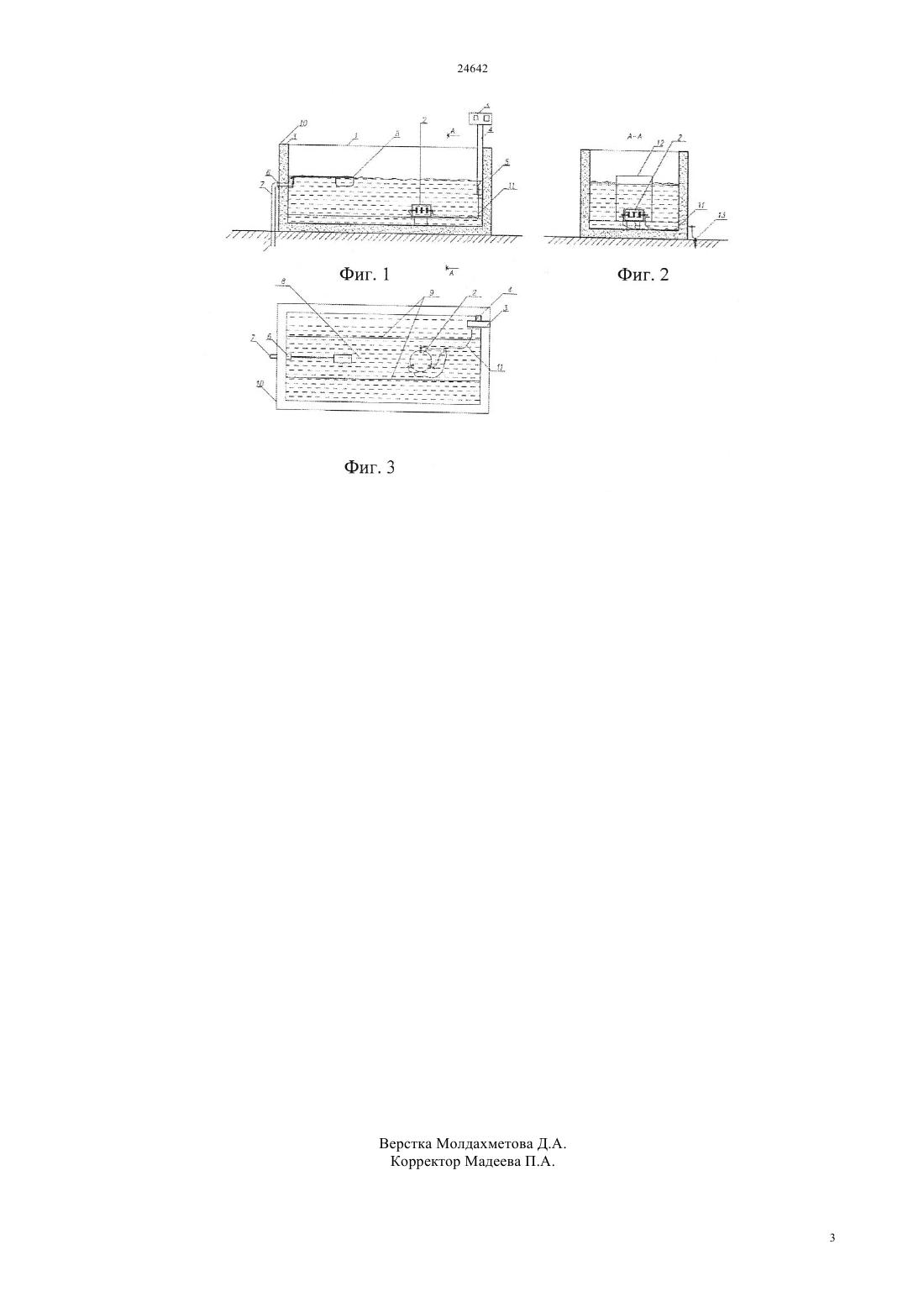

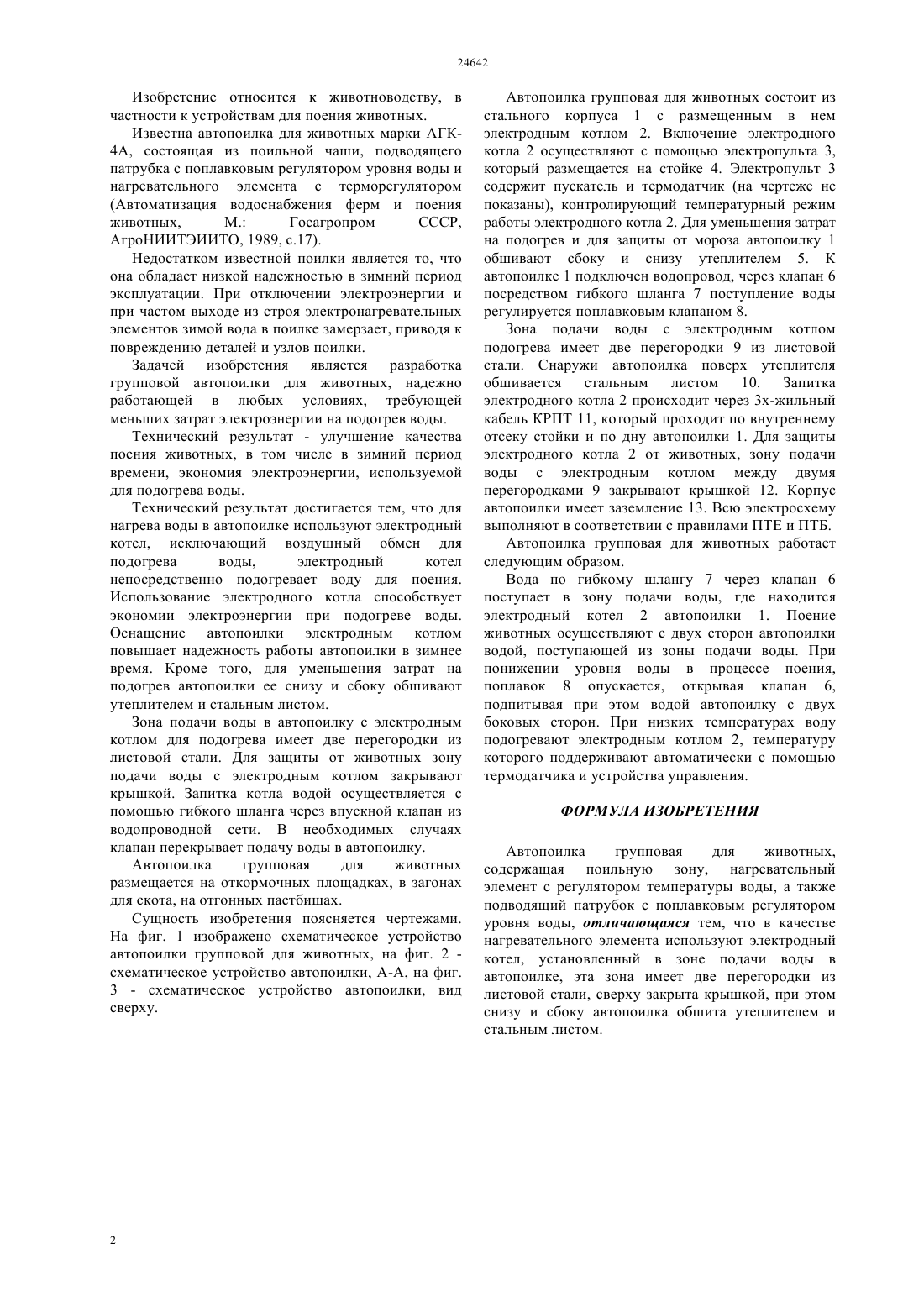

(51) 01 7/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ воды автопоилки. Зона подачи воды в автопоилку с электродным котлом для подогрева имеет две перегородки из листовой стали. Зону подачи воды в автопоилку с размещенным в ней электродным котлом закрывают крышкой для защиты электродного котла от животных. Корпус автопоилки заземлен. Запитку котла электрическим током осуществляют с помощью трехжильного кабеля КРПТ, который проходит по внутреннему отсеку стойки и по дну автопоилки. Для уменьшения затрат на подогрев воды поилка сбоку и снизу обшита утеплителем и стальным листом. К поилке подключена вода с помощью водопровода, поступление воды посредством гибкого шланга через клапан регулируется поплавковым клапаном.(56) Автоматизация водоснабжения ферм и поения животных,М. Госагропром СССР,АгроНИИТЭИИТО, 1989, с.17(54) АВТОПОИЛКА ГРУППОВАЯ ДЛЯ ЖИВОТНЫХ(57) Изобретение относится к животноводству, в частности к устройствам для поения животных. Сущность изобретения автопоилка групповая для животных состоит из стального корпуса с электродным котлом,который управляется электропультом с пускателем и терморегулятором,регулирующим температурный режим подогрева воды. Электродный котел размещают в зоне подачи Изобретение относится к животноводству, в частности к устройствам для поения животных. Известна автопоилка для животных марки АГК 4 А, состоящая из поильной чаши, подводящего патрубка с поплавковым регулятором уровня воды и нагревательного элемента с терморегулятором(Автоматизация водоснабжения ферм и поения животных,М. Госагропром СССР,АгроНИИТЭИИТО, 1989, с.17). Недостатком известной поилки является то, что она обладает низкой надежностью в зимний период эксплуатации. При отключении электроэнергии и при частом выходе из строя электронагревательных элементов зимой вода в поилке замерзает, приводя к повреждению деталей и узлов поилки. Задачей изобретения является разработка групповой автопоилки для животных, надежно работающей в любых условиях, требующей меньших затрат электроэнергии на подогрев воды. Технический результат - улучшение качества поения животных, в том числе в зимний период времени, экономия электроэнергии, используемой для подогрева воды. Технический результат достигается тем, что для нагрева воды в автопоилке используют электродный котел, исключающий воздушный обмен для подогрева воды,электродный котел непосредственно подогревает воду для поения. Использование электродного котла способствует экономии электроэнергии при подогреве воды. Оснащение автопоилки электродным котлом повышает надежность работы автопоилки в зимнее время. Кроме того, для уменьшения затрат на подогрев автопоилки ее снизу и сбоку обшивают утеплителем и стальным листом. Зона подачи воды в автопоилку с электродным котлом для подогрева имеет две перегородки из листовой стали. Для защиты от животных зону подачи воды с электродным котлом закрывают крышкой. Запитка котла водой осуществляется с помощью гибкого шланга через впускной клапан из водопроводной сети. В необходимых случаях клапан перекрывает подачу воды в автопоилку. Автопоилка групповая для животных размещается на откормочных площадках, в загонах для скота, на отгонных пастбищах. Сущность изобретения поясняется чертежами. На фиг. 1 изображено схематическое устройство автопоилки групповой для животных, на фиг. 2 схематическое устройство автопоилки, А-А, на фиг. 3 - схематическое устройство автопоилки, вид сверху. Автопоилка групповая для животных состоит из стального корпуса 1 с размещенным в нем электродным котлом 2. Включение электродного котла 2 осуществляют с помощью электропульта 3,который размещается на стойке 4. Электропульт 3 содержит пускатель и термодатчик (на чертеже не показаны), контролирующий температурный режим работы электродного котла 2. Для уменьшения затрат на подогрев и для защиты от мороза автопоилку 1 обшивают сбоку и снизу утеплителем 5. К автопоилке 1 подключен водопровод, через клапан 6 посредством гибкого шланга 7 поступление воды регулируется поплавковым клапаном 8. Зона подачи воды с электродным котлом подогрева имеет две перегородки 9 из листовой стали. Снаружи автопоилка поверх утеплителя обшивается стальным листом 10. Запитка электродного котла 2 происходит через 3 х-жильный кабель КРПТ 11, который проходит по внутреннему отсеку стойки и по дну автопоилки 1. Для защиты электродного котла 2 от животных, зону подачи воды с электродным котлом между двумя перегородками 9 закрывают крышкой 12. Корпус автопоилки имеет заземление 13. Всю электросхему выполняют в соответствии с правилами ПТЕ и ПТБ. Автопоилка групповая для животных работает следующим образом. Вода по гибкому шлангу 7 через клапан 6 поступает в зону подачи воды, где находится электродный котел 2 автопоилки 1. Поение животных осуществляют с двух сторон автопоилки водой, поступающей из зоны подачи воды. При понижении уровня воды в процессе поения,поплавок 8 опускается, открывая клапан 6,подпитывая при этом водой автопоилку с двух боковых сторон. При низких температурах воду подогревают электродным котлом 2, температуру которого поддерживают автоматически с помощью термодатчика и устройства управления. ФОРМУЛА ИЗОБРЕТЕНИЯ Автопоилка групповая для животных,содержащая поильную зону, нагревательный элемент с регулятором температуры воды, а также подводящий патрубок с поплавковым регулятором уровня воды, отличающаяся тем, что в качестве нагревательного элемента используют электродный котел, установленный в зоне подачи воды в автопоилке, эта зона имеет две перегородки из листовой стали, сверху закрыта крышкой, при этом снизу и сбоку автопоилка обшита утеплителем и стальным листом.
