Гидроэлектростанция конвейерного типа

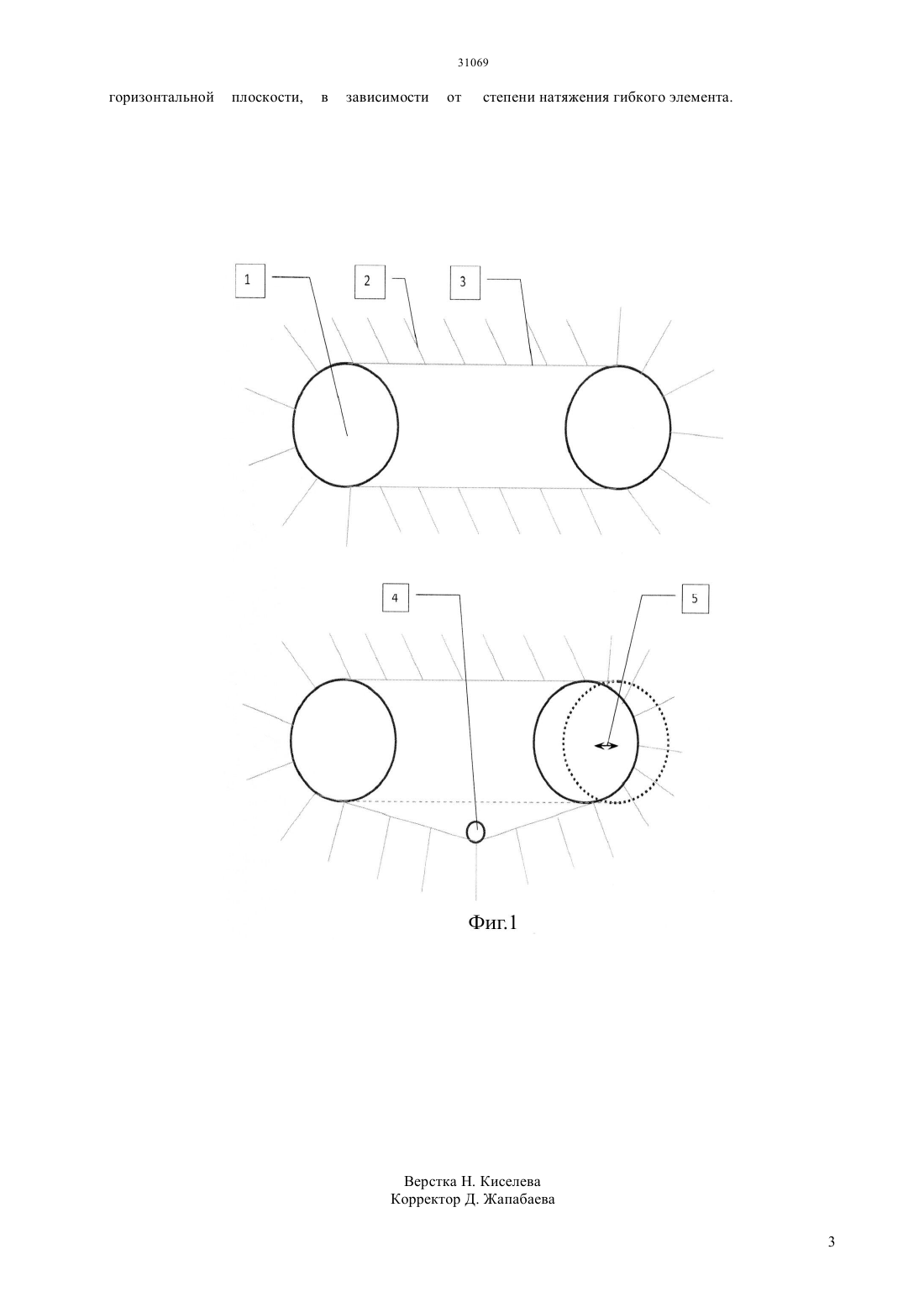

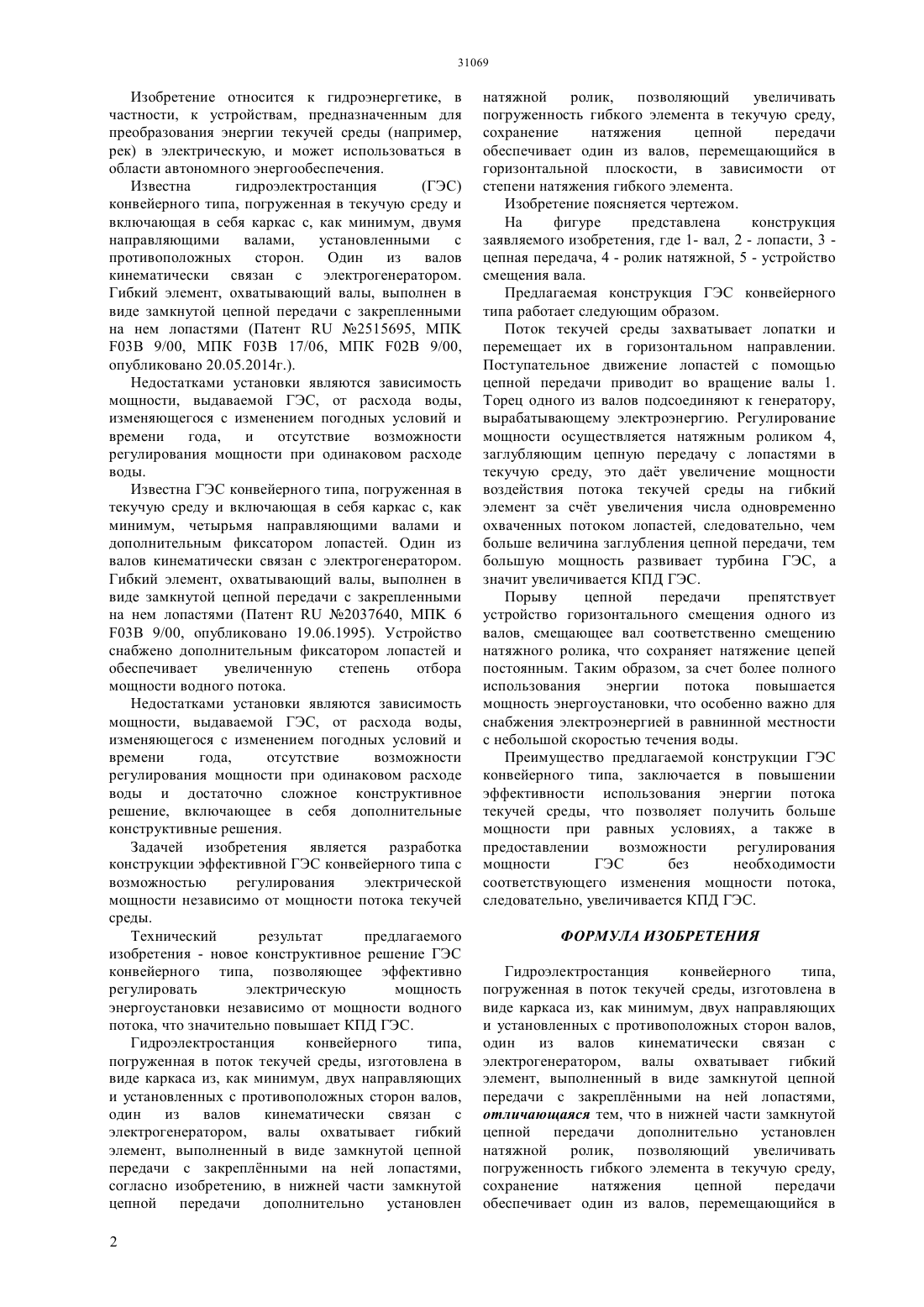

(51) 03 17/06 (2006.01) 03 9/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ виде каркаса из, как минимум, двух направляющих и установленных с противоположных сторон валов,один из валов кинематически связан с электрогенератором, валы охватывает гибкий элемент, выполненный в виде замкнутой цепной передачи с закреплнными на ней лопастями, в нижней части замкнутой цепной передачи установлен натяжной ролик,позволяющий увеличивать погруженность гибкого элемента в текучую среду, сохранение натяжения цепной передачи обеспечивает один из валов,перемещающийся в горизонтальной плоскости, в зависимости от степени натяжения гибкого элемента. Преимущество предлагаемой конструкции ГЭС конвейерного типа, заключается в повышении эффективности использования энергии потока текучей среды, что позволяет получить больше мощности при равных условиях, а также в предоставлении возможности регулирования мощности ГЭС без необходимости соответствующего изменения мощности потока,следовательно, увеличивается КПД ГЭС.(72) Черемисинов Юрий Григорьевич Бахтаев Шабден Абуович Хижняк Роман Степанович Кузьмин Юрий Владимирович(73) Некоммерческое акционерное общество Алматинский университет энергетики и связи(57) Изобретение относится к гидроэнергетике, в частности, к устройствам, предназначенным для преобразования энергии текучей среды (например,рек) в электрическую, и может использоваться в области автономного энергообеспечения. Задачей изобретения является разработка конструкции эффективной ГЭС конвейерного типа с возможностью регулирования электрической мощности независимо от мощности потока текучей среды. Гидроэлектростанция конвейерного типа,погруженная в поток текучей среды, изготовлена в Изобретение относится к гидроэнергетике, в частности, к устройствам, предназначенным для преобразования энергии текучей среды (например,рек) в электрическую, и может использоваться в области автономного энергообеспечения. Известна гидроэлектростанция(ГЭС) конвейерного типа, погруженная в текучую среду и включающая в себя каркас с, как минимум, двумя направляющими валами,установленными с противоположных сторон. Один из валов кинематически связан с электрогенератором. Гибкий элемент, охватывающий валы, выполнен в виде замкнутой цепной передачи с закрепленными на нем лопастями (Патент 2515695, П 03 9/00, МПК 03 17/06, МПК 02 9/00,опубликовано 20.05.2014 г.). Недостатками установки являются зависимость мощности, выдаваемой ГЭС, от расхода воды,изменяющегося с изменением погодных условий и времени года,и отсутствие возможности регулирования мощности при одинаковом расходе воды. Известна ГЭС конвейерного типа, погруженная в текучую среду и включающая в себя каркас с, как минимум, четырьмя направляющими валами и дополнительным фиксатором лопастей. Один из валов кинематически связан с электрогенератором. Гибкий элемент, охватывающий валы, выполнен в виде замкнутой цепной передачи с закрепленными на нем лопастями (Патент 2037640, П 6 03 9/00, опубликовано 19.06.1995). Устройство снабжено дополнительным фиксатором лопастей и обеспечивает увеличенную степень отбора мощности водного потока. Недостатками установки являются зависимость мощности, выдаваемой ГЭС, от расхода воды,изменяющегося с изменением погодных условий и времени года,отсутствие возможности регулирования мощности при одинаковом расходе воды и достаточно сложное конструктивное решение, включающее в себя дополнительные конструктивные решения. Задачей изобретения является разработка конструкции эффективной ГЭС конвейерного типа с возможностью регулирования электрической мощности независимо от мощности потока текучей среды. Технический результат предлагаемого изобретения - новое конструктивное решение ГЭС конвейерного типа, позволяющее эффективно регулировать электрическую мощность энергоустановки независимо от мощности водного потока, что значительно повышает КПД ГЭС. Гидроэлектростанция конвейерного типа,погруженная в поток текучей среды, изготовлена в виде каркаса из, как минимум, двух направляющих и установленных с противоположных сторон валов,один из валов кинематически связан с электрогенератором, валы охватывает гибкий элемент, выполненный в виде замкнутой цепной передачи с закреплнными на ней лопастями,согласно изобретению, в нижней части замкнутой цепной передачи дополнительно установлен 2 натяжной ролик,позволяющий увеличивать погруженность гибкого элемента в текучую среду,сохранение натяжения цепной передачи обеспечивает один из валов, перемещающийся в горизонтальной плоскости, в зависимости от степени натяжения гибкого элемента. Изобретение поясняется чертежом. На фигуре представлена конструкция заявляемого изобретения, где 1- вал, 2 - лопасти, 3 цепная передача, 4 - ролик натяжной, 5 - устройство смещения вала. Предлагаемая конструкция ГЭС конвейерного типа работает следующим образом. Поток текучей среды захватывает лопатки и перемещает их в горизонтальном направлении. Поступательное движение лопастей с помощью цепной передачи приводит во вращение валы 1. Торец одного из валов подсоединяют к генератору,вырабатывающему электроэнергию. Регулирование мощности осуществляется натяжным роликом 4,заглубляющим цепную передачу с лопастями в текучую среду, это дат увеличение мощности воздействия потока текучей среды на гибкий элемент за счт увеличения числа одновременно охваченных потоком лопастей, следовательно, чем больше величина заглубления цепной передачи, тем большую мощность развивает турбина ГЭС, а значит увеличивается КПД ГЭС. Порыву цепной передачи препятствует устройство горизонтального смещения одного из валов, смещающее вал соответственно смещению натяжного ролика, что сохраняет натяжение цепей постоянным. Таким образом, за счет более полного использования энергии потока повышается мощность энергоустановки, что особенно важно для снабжения электроэнергией в равнинной местности с небольшой скоростью течения воды. Преимущество предлагаемой конструкции ГЭС конвейерного типа, заключается в повышении эффективности использования энергии потока текучей среды, что позволяет получить больше мощности при равных условиях, а также в предоставлении возможности регулирования мощности ГЭС без необходимости соответствующего изменения мощности потока,следовательно, увеличивается КПД ГЭС. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроэлектростанция конвейерного типа,погруженная в поток текучей среды, изготовлена в виде каркаса из, как минимум, двух направляющих и установленных с противоположных сторон валов,один из валов кинематически связан с электрогенератором, валы охватывает гибкий элемент, выполненный в виде замкнутой цепной передачи с закреплнными на ней лопастями,отличающаяся тем, что в нижней части замкнутой цепной передачи дополнительно установлен натяжной ролик,позволяющий увеличивать погруженность гибкого элемента в текучую среду,сохранение натяжения цепной передачи обеспечивает один из валов, перемещающийся в степени натяжения гибкого элемента.
