Ветроколесо

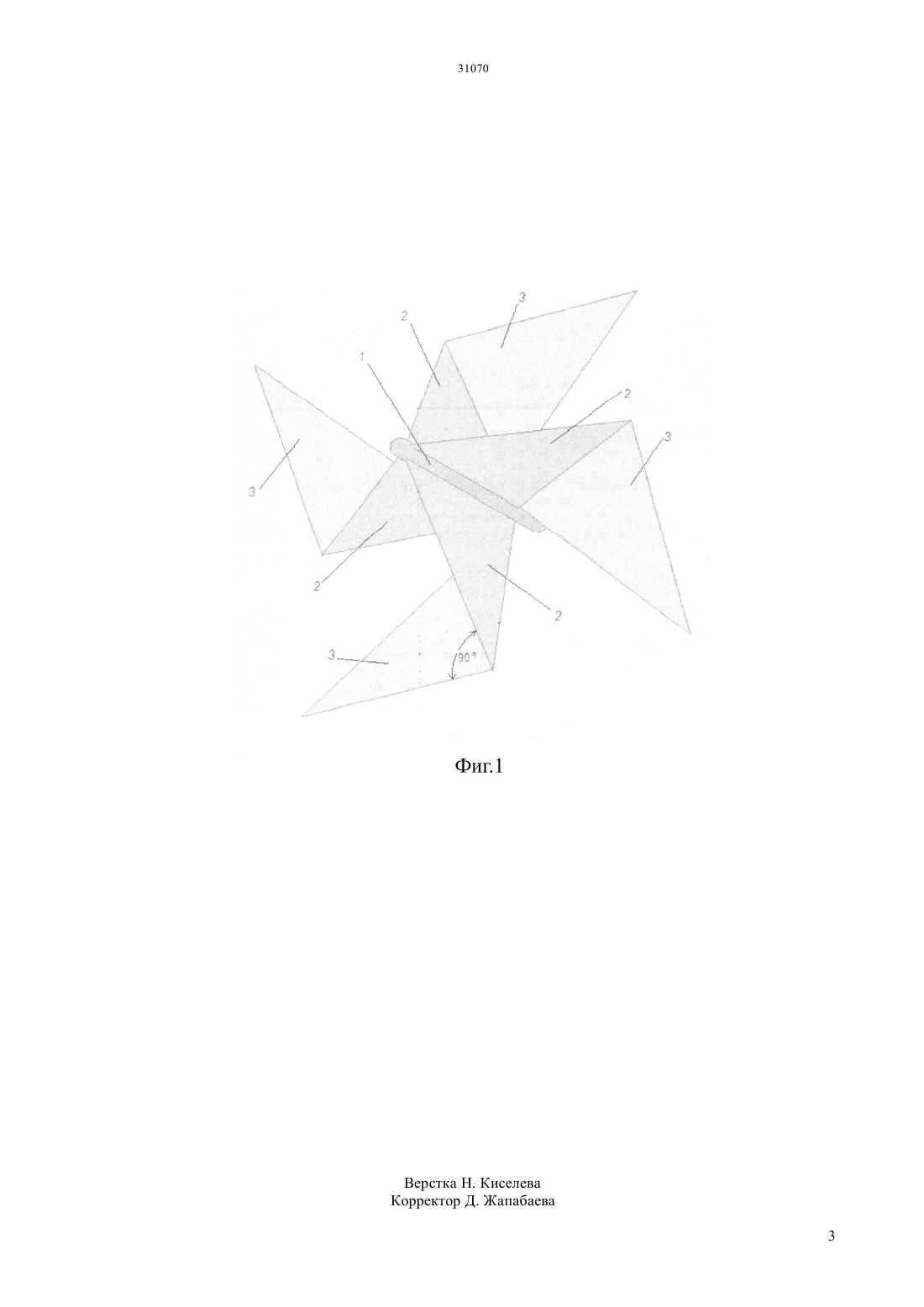

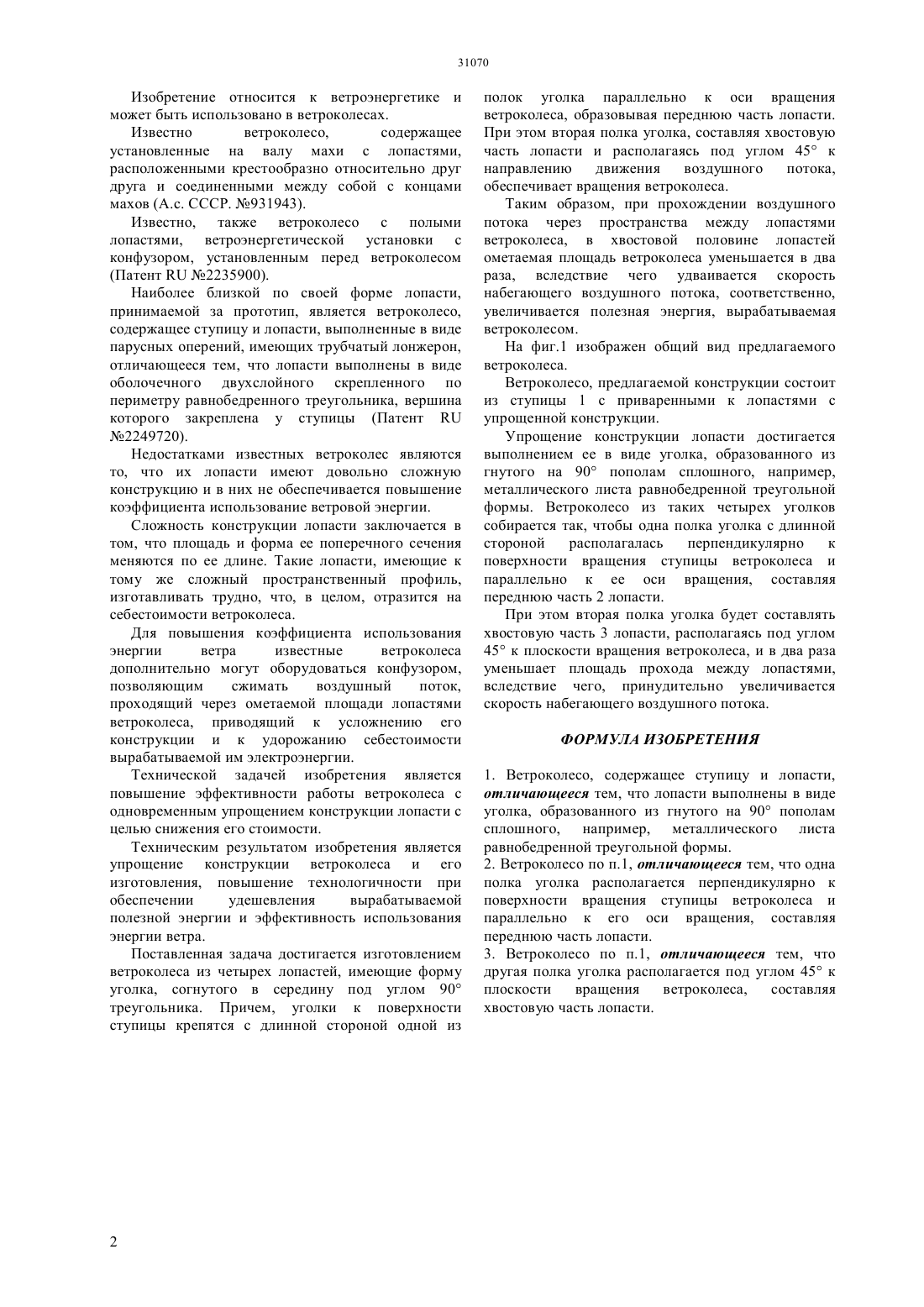

(51) 03 1/06 (2006.01) 03 7/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ изготовления и эффективности использования энергии ветра. Ветроколесо состоит из ступицы и четырех лопастей, имеющие форму уголка, образованного из гнутого на 90 пополам сплошного, например,металлического листа треугольной формы. Причем,уголки к поверхности ступицы крепятся с длинной стороной одной из полок уголка параллельно к оси вращения ветроколеса, образовывая переднюю часть лопасти. При этом вторая полка уголка,располагаясь под углом 45 к направлению движения воздушного потока, составляет хвостовую часть лопасти 3.(72) Каскирбаев Кабидолла Кыстаубаевич Кабидоллаев Азамат Сунгатович(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(57) Изобретение относится к ветроэнергетике и может быть использовано в ветроколесах. Технический результат упрощение конструкции ветроколеса, повышение технологичности его Изобретение относится к ветроэнергетике и может быть использовано в ветроколесах. Известно ветроколесо,содержащее установленные на валу махи с лопастями,расположенными крестообразно относительно друг друга и соединенными между собой с концами махов (А.с. СССР. 931943). Известно, также ветроколесо с полыми лопастями, ветроэнергетической установки с конфузором, установленным перед ветроколесом(Патент 2235900). Наиболее близкой по своей форме лопасти,принимаемой за прототип, является ветроколесо,содержащее ступицу и лопасти, выполненные в виде парусных оперений, имеющих трубчатый лонжерон,отличающееся тем, что лопасти выполнены в виде оболочечного двухслойного скрепленного по периметру равнобедренного треугольника, вершина которого закреплена у ступицы (Патент 2249720). Недостатками известных ветроколес являются то, что их лопасти имеют довольно сложную конструкцию и в них не обеспечивается повышение коэффициента использование ветровой энергии. Сложность конструкции лопасти заключается в том, что площадь и форма ее поперечного сечения меняются по ее длине. Такие лопасти, имеющие к тому же сложный пространственный профиль,изготавливать трудно, что, в целом, отразится на себестоимости ветроколеса. Для повышения коэффициента использования энергии ветра известные ветроколеса дополнительно могут оборудоваться конфузором,позволяющим сжимать воздушный поток,проходящий через ометаемой площади лопастями ветроколеса, приводящий к усложнению его конструкции и к удорожанию себестоимости вырабатываемой им электроэнергии. Технической задачей изобретения является повышение эффективности работы ветроколеса с одновременным упрощением конструкции лопасти с целью снижения его стоимости. Техническим результатом изобретения является упрощение конструкции ветроколеса и его изготовления, повышение технологичности при обеспечении удешевления вырабатываемой полезной энергии и эффективность использования энергии ветра. Поставленная задача достигается изготовлением ветроколеса из четырех лопастей, имеющие форму уголка, согнутого в середину под углом 90 треугольника. Причем, уголки к поверхности ступицы крепятся с длинной стороной одной из полок уголка параллельно к оси вращения ветроколеса, образовывая переднюю часть лопасти. При этом вторая полка уголка, составляя хвостовую часть лопасти и располагаясь под углом 45 к направлению движения воздушного потока,обеспечивает вращения ветроколеса. Таким образом, при прохождении воздушного потока через пространства между лопастями ветроколеса, в хвостовой половине лопастей ометаемая площадь ветроколеса уменьшается в два раза, вследствие чего удваивается скорость набегающего воздушного потока, соответственно,увеличивается полезная энергия, вырабатываемая ветроколесом. На фиг.1 изображен общий вид предлагаемого ветроколеса. Ветроколесо, предлагаемой конструкции состоит из ступицы 1 с приваренными к лопастями с упрощенной конструкции. Упрощение конструкции лопасти достигается выполнением ее в виде уголка, образованного из гнутого на 90 пополам сплошного, например,металлического листа равнобедренной треугольной формы. Ветроколесо из таких четырех уголков собирается так, чтобы одна полка уголка с длинной стороной располагалась перпендикулярно к поверхности вращения ступицы ветроколеса и параллельно к ее оси вращения, составляя переднюю часть 2 лопасти. При этом вторая полка уголка будет составлять хвостовую часть 3 лопасти, располагаясь под углом 45 к плоскости вращения ветроколеса, и в два раза уменьшает площадь прохода между лопастями,вследствие чего, принудительно увеличивается скорость набегающего воздушного потока. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ветроколесо, содержащее ступицу и лопасти,отличающееся тем, что лопасти выполнены в виде уголка, образованного из гнутого на 90 пополам сплошного, например, металлического листа равнобедренной треугольной формы. 2. Ветроколесо по п.1, отличающееся тем, что одна полка уголка располагается перпендикулярно к поверхности вращения ступицы ветроколеса и параллельно к его оси вращения, составляя переднюю часть лопасти. 3. Ветроколесо по п.1, отличающееся тем, что другая полка уголка располагается под углом 45 к плоскости вращения ветроколеса,составляя хвостовую часть лопасти.
