Центратор бурового инструмента

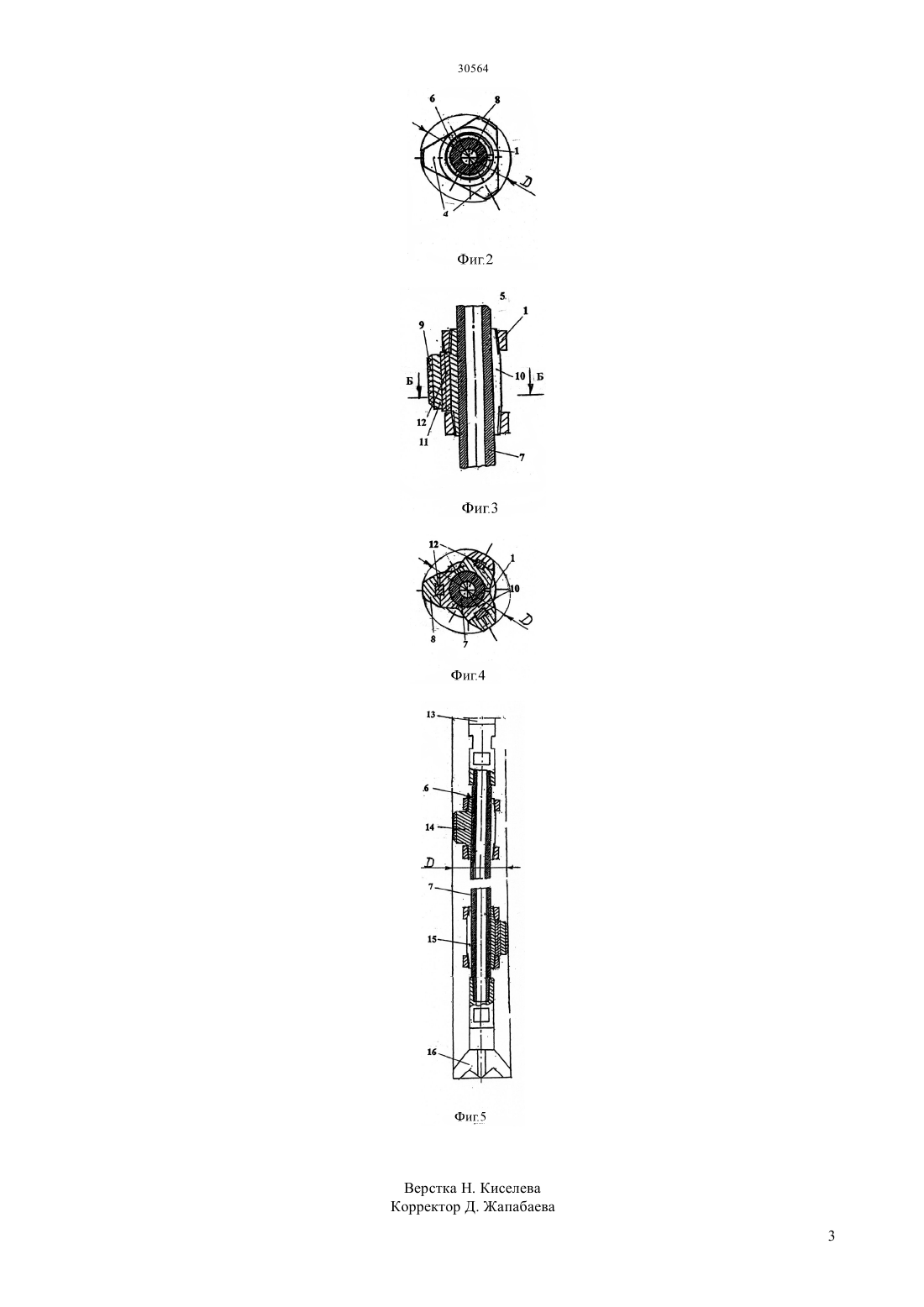

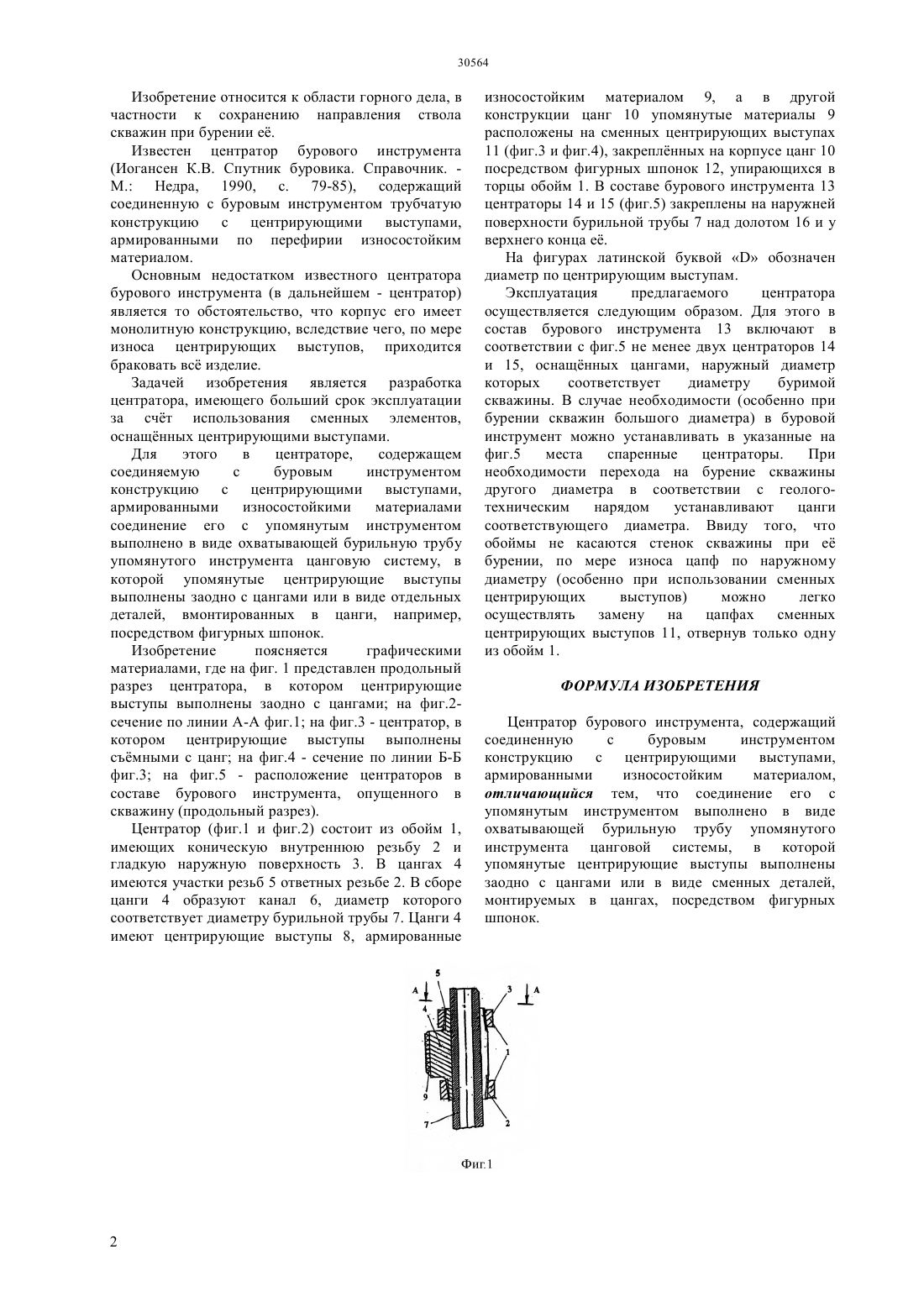

(51) 21 21/12 (2006.01) 21 49/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Для этого в центраторе бурового инструмента,содержащем соединяемую с буровым инструментом конструкцию с центрирующими выступами,армированными износостойким материалом,соединение его с упомянутым инструментом выполнено в виде охватывающей бурильную трубу упомянутого инструмента цанговой системы, в которой упомянутые центрирующие выступы выполнены заодно с цангами или в виде сменных деталей, монтируемых в цангах, например,посредством шпонок.(72) Рыспанов Нурлан Бектасович Асанов Нуркелды Сатыбалдыулы Латыпов Авис Самигуллинович Кудабаев Букен Абдикулович(57) Изобретение относится к области горного дела,в частности к сохранению направления скважины при бурении е. Технический результат изобретения заключается в повышении срока службы центратора за счт использования сменных центрирующих элементов. Изобретение относится к области горного дела, в частности к сохранению направления ствола скважин при бурении е. Известен центратор бурового инструмента(Иогансен К.В. Спутник буровика. Справочник. М. Недра, 1990, с. 79-85), содержащий соединенную с буровым инструментом трубчатую конструкцию с центрирующими выступами,армированными по перефирии износостойким материалом. Основным недостатком известного центратора бурового инструмента (в дальнейшем - центратор) является то обстоятельство, что корпус его имеет монолитную конструкцию, вследствие чего, по мере износа центрирующих выступов, приходится браковать вс изделие. Задачей изобретения является разработка центратора, имеющего больший срок эксплуатации за счт использования сменных элементов,оснащнных центрирующими выступами. Для этого в центраторе,содержащем соединяемую с буровым инструментом конструкцию с центрирующими выступами,армированными износостойкими материалами соединение его с упомянутым инструментом выполнено в виде охватывающей бурильную трубу упомянутого инструмента цанговую систему, в которой упомянутые центрирующие выступы выполнены заодно с цангами или в виде отдельных деталей, вмонтированных в цанги, например,посредством фигурных шпонок. Изобретение поясняется графическими материалами, где на фиг. 1 представлен продольный разрез центратора, в котором центрирующие выступы выполнены заодно с цангами на фиг.2 сечение по линии А-А фиг.1 на фиг.3 - центратор, в котором центрирующие выступы выполнены съмными с цанг на фиг.4 - сечение по линии Б-Б фиг.3 на фиг.5 - расположение центраторов в составе бурового инструмента, опущенного в скважину (продольный разрез). Центратор (фиг.1 и фиг.2) состоит из обойм 1,имеющих коническую внутреннюю резьбу 2 и гладкую наружную поверхность 3. В цангах 4 имеются участки резьб 5 ответных резьбе 2. В сборе цанги 4 образуют канал 6, диаметр которого соответствует диаметру бурильной трубы 7. Цанги 4 имеют центрирующие выступы 8, армированные износостойким материалом 9, а в другой конструкции цанг 10 упомянутые материалы 9 расположены на сменных центрирующих выступах 11 (фиг.3 и фиг.4), закреплнных на корпусе цанг 10 посредством фигурных шпонок 12, упирающихся в торцы обойм 1. В составе бурового инструмента 13 центраторы 14 и 15 (фиг.5) закреплены на наружней поверхности бурильной трубы 7 над долотом 16 и у верхнего конца е. На фигурах латинской буквойобозначен диаметр по центрирующим выступам. Эксплуатация предлагаемого центратора осуществляется следующим образом. Для этого в состав бурового инструмента 13 включают в соответствии с фиг.5 не менее двух центраторов 14 и 15, оснащнных цангами, наружный диаметр которых соответствует диаметру буримой скважины. В случае необходимости (особенно при бурении скважин большого диаметра) в буровой инструмент можно устанавливать в указанные на фиг.5 места спаренные центраторы. При необходимости перехода на бурение скважины другого диаметра в соответствии с геологотехническим нарядом устанавливают цанги соответствующего диаметра. Ввиду того, что обоймы не касаются стенок скважины при е бурении, по мере износа цапф по наружному диаметру (особенно при использовании сменных центрирующих выступов) можно легко осуществлять замену на цапфах сменных центрирующих выступов 11, отвернув только одну из обойм 1. ФОРМУЛА ИЗОБРЕТЕНИЯ Центратор бурового инструмента, содержащий соединенную с буровым инструментом конструкцию с центрирующими выступами,армированными износостойким материалом,отличающийся тем, что соединение его с упомянутым инструментом выполнено в виде охватывающей бурильную трубу упомянутого инструмента цанговой системы, в которой упомянутые центрирующие выступы выполнены заодно с цангами или в виде сменных деталей,монтируемых в цангах, посредством фигурных шпонок.
