Песколовка с продольными щелевыми отверстиями

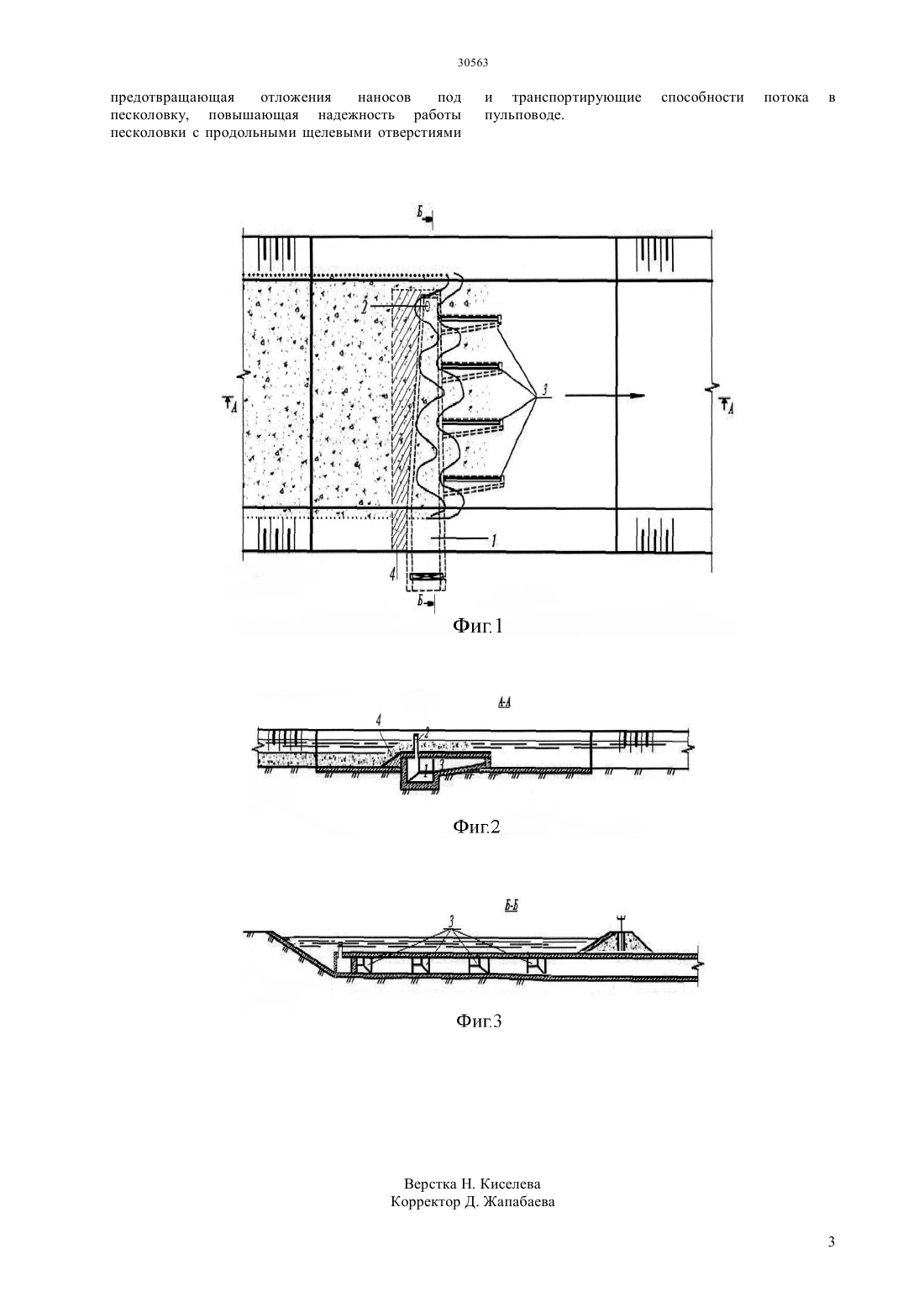

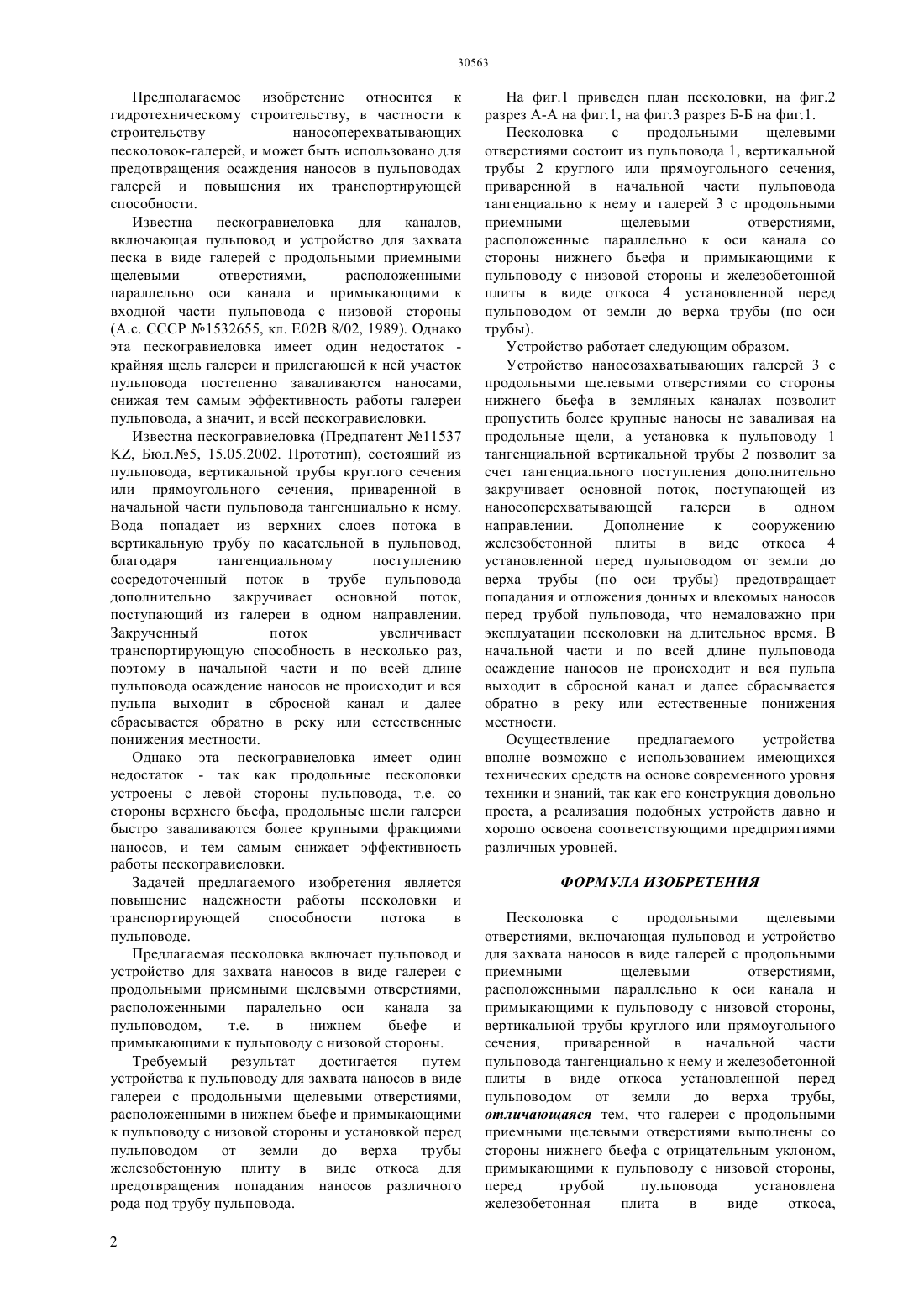

(51) 02 8/02 (2006.01) 01 21/28 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ плиты в виде откоса установленной перед пульповодом от земли до верха трубы (по оси трубы). Устройство наносозахватывающих галерей с продольными щелевыми отверстиями со стороны нижнего бьефа в земляных каналах позволит пропустить более крупные наносы не заваливая на продольные щели, а установка к пульповоду тангенциальной вертикальной трубы позволит за счет тангенциального поступления дополнительно закручивать основной поток, поступающий из наносоперехватывающей галереи в одном направлении. Дополнение к сооружению железобетонной плиты в виде откоса установленной перед пульповодом от земли до верха трубы (по оси трубы) предотвращает попадания наносов под трубу пульповода, что немаловажно при эксплуатации песколовки на длительное время. В начальной части и по всей длине пульповода осаждение наносов не происходит и вся пульпа поступает в сбросной канал и далее сбрасывается обратно в реку или естественные понижения местности. Данная конструкция предлагаемого устройства вполне возможно с использованием имеющихся технических средств на основе современного уровня техники и знаний, т.к. его конструкция довольно проста, а реализация подобных устройств давно и хорошо освоена соответствующими предприятиями различных уровней.(72) Джолдасов Сапарбек Куракбаевич Сенников Михаил Николаевич Молдамуратов Жангазы Нуржанович Млктайлы Мратжан(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемое изобретение относится к области гидротехнического строительства, в частности к строительству наносоперехватывающих галерей, и может быть использовано для предотвращения осаждения наносов в пульповодах галерей и повышения их транспортирующей способности. Песколовка с продольными щелевыми отверстиями состоит из пульповода, вертикальной трубы круглого или прямоугольного сечения,приваренной в начальной части пульповода тангенциально к нему и галерей с продольными приемными щелевыми отверстиями,расположенные параллельно к оси канала со стороны нижнего бьефа и примыкающими к пульповоду с низовой стороны и железобетонной Предполагаемое изобретение относится к гидротехническому строительству, в частности к строительству наносоперехватывающих песколовок-галерей, и может быть использовано для предотвращения осаждения наносов в пульповодах галерей и повышения их транспортирующей способности. Известна пескогравиеловка для каналов,включающая пульповод и устройство для захвата песка в виде галерей с продольными приемными щелевыми отверстиями,расположенными параллельно оси канала и примыкающими к входной части пульповода с низовой стороны(А.с. СССР 1532655, кл. Е 02 В 8/02, 1989). Однако эта пескогравиеловка имеет один недостаток крайняя щель галереи и прилегающей к ней участок пульповода постепенно заваливаются наносами,снижая тем самым эффективность работы галереи пульповода, а значит, и всей пескогравиеловки. Известна пескогравиеловка (Предпатент 11537, Бюл.5, 15.05.2002. Прототип), состоящий из пульповода, вертикальной трубы круглого сечения или прямоугольного сечения, приваренной в начальной части пульповода тангенциально к нему. Вода попадает из верхних слоев потока в вертикальную трубу по касательной в пульповод,благодаря тангенциальному поступлению сосредоточенный поток в трубе пульповода дополнительно закручивает основной поток,поступающий из галереи в одном направлении. Закрученный поток увеличивает транспортирующую способность в несколько раз,поэтому в начальной части и по всей длине пульповода осаждение наносов не происходит и вся пульпа выходит в сбросной канал и далее сбрасывается обратно в реку или естественные понижения местности. Однако эта пескогравиеловка имеет один недостаток - так как продольные песколовки устроены с левой стороны пульповода, т.е. со стороны верхнего бьефа, продольные щели галереи быстро заваливаются более крупными фракциями наносов, и тем самым снижает эффективность работы пескогравиеловки. Задачей предлагаемого изобретения является повышение надежности работы песколовки и транспортирующей способности потока в пульповоде. Предлагаемая песколовка включает пульповод и устройство для захвата наносов в виде галереи с продольными приемными щелевыми отверстиями,расположенными паралельно оси канала за пульповодом,т.е. в нижнем бьефе и примыкающими к пульповоду с низовой стороны. Требуемый результат достигается путем устройства к пульповоду для захвата наносов в виде галереи с продольными щелевыми отверстиями,расположенными в нижнем бьефе и примыкающими к пульповоду с низовой стороны и установкой перед пульповодом от земли до верха трубы железобетонную плиту в виде откоса для предотвращения попадания наносов различного рода под трубу пульповода. 2 На фиг.1 приведен план песколовки, на фиг.2 разрез А-А на фиг.1, на фиг.3 разрез Б-Б на фиг.1. Песколовка с продольными щелевыми отверстиями состоит из пульповода 1, вертикальной трубы 2 круглого или прямоугольного сечения,приваренной в начальной части пульповода тангенциально к нему и галерей 3 с продольными приемными щелевыми отверстиями,расположенные параллельно к оси канала со стороны нижнего бьефа и примыкающими к пульповоду с низовой стороны и железобетонной плиты в виде откоса 4 установленной перед пульповодом от земли до верха трубы (по оси трубы). Устройство работает следующим образом. Устройство наносозахватывающих галерей 3 с продольными щелевыми отверстиями со стороны нижнего бьефа в земляных каналах позволит пропустить более крупные наносы не заваливая на продольные щели, а установка к пульповоду 1 тангенциальной вертикальной трубы 2 позволит за счет тангенциального поступления дополнительно закручивает основной поток, поступающей из наносоперехватывающей галереи в одном направлении. Дополнение к сооружению железобетонной плиты в виде откоса 4 установленной перед пульповодом от земли до верха трубы (по оси трубы) предотвращает попадания и отложения донных и влекомых наносов перед трубой пульповода, что немаловажно при эксплуатации песколовки на длительное время. В начальной части и по всей длине пульповода осаждение наносов не происходит и вся пульпа выходит в сбросной канал и далее сбрасывается обратно в реку или естественные понижения местности. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств на основе современного уровня техники и знаний, так как его конструкция довольно проста, а реализация подобных устройств давно и хорошо освоена соответствующими предприятиями различных уровней. ФОРМУЛА ИЗОБРЕТЕНИЯ Песколовка с продольными щелевыми отверстиями, включающая пульповод и устройство для захвата наносов в виде галерей с продольными приемными щелевыми отверстиями,расположенными параллельно к оси канала и примыкающими к пульповоду с низовой стороны,вертикальной трубы круглого или прямоугольного сечения,приваренной в начальной части пульповода тангенциально к нему и железобетонной плиты в виде откоса установленной перед пульповодом от земли до верха трубы,отличающаяся тем, что галереи с продольными приемными щелевыми отверстиями выполнены со стороны нижнего бьефа с отрицательным уклоном,примыкающими к пульповоду с низовой стороны,перед трубой пульповода установлена железобетонная плита в виде откоса, 30563 предотвращающая отложения наносов под песколовку, повышающая надежность работы песколовки с продольными щелевыми отверстиями
