Пульповод отстойника

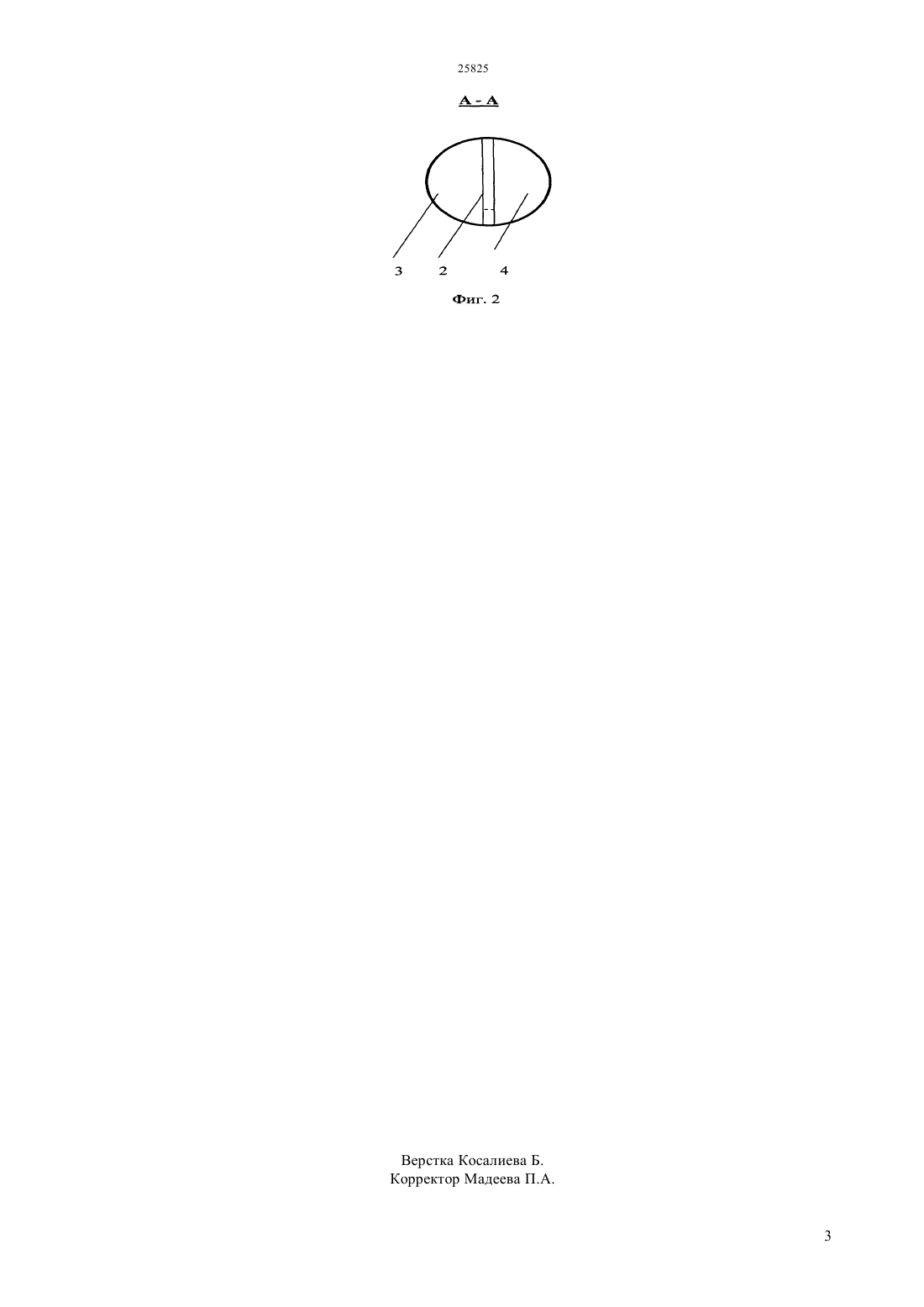

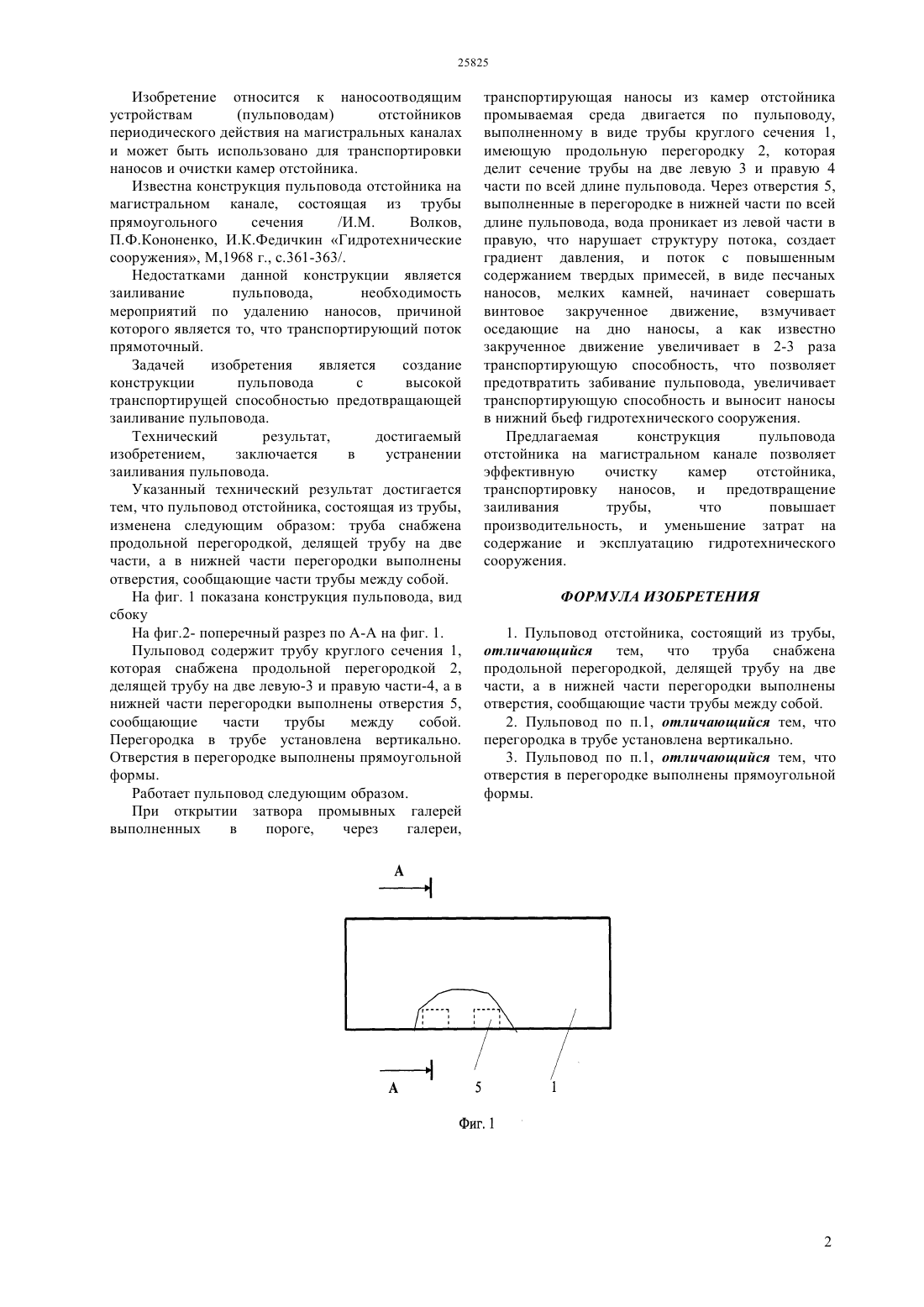

(51) 02 8/08 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат,достигаемый изобретением,заключается в устранении заиливания пульповода. Пульповод содержит трубу круглого сечения 1,которая снабжена продольной перегородкой 2,делящей трубу на две левую 3 и правую части 4, а в нижней части перегородки выполнены отверстия 5,сообщающие части трубы между собой. Через отверстия 5, выполненные в перегородке в нижней части по всей длине пульповода, вода проникает из левой части в правую, что нарушает структуру потока, создает градиент давления, и поток с повышенным содержанием твердых примесей, в виде песчаных наносов, мелких камней, начинает совершать винтовое закрученное движение,взмучивает оседающие на дно наносы, что позволяет предотвратить забивание пульповода,увеличивает транспортирующую способность. Перегородка в трубе установлена вертикально. Отверстия в перегородке выполнены прямоугольной формы.(72) Ауланбергенов Абдинави Ахметович Сейтасанов Ибрагим Сматович Базарбаев Алмас Тулекович Кайпбаев Ерболат Жулаева Гульжаухар Ибрагимовна Ермекбаев Абдикамал Абдикадирович Буркитбаева Алгуль Нуржаубаевна(73) Республиканское государственное казенное предприятие Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(пульповодам) отстойников периодического действия на магистральных каналах и может быть использовано для транспортировки наносов и очистки камер отстойника.(пульповодам) отстойников периодического действия на магистральных каналах и может быть использовано для транспортировки наносов и очистки камер отстойника. Известна конструкция пульповода отстойника на магистральном канале, состоящая из трубы прямоугольного сечения/И.М. Волков,П.Ф.Кононенко, И.К.Федичкин Гидротехнические сооружения, М,1968 г., с.361-363/. Недостатками данной конструкции является заиливание пульповода,необходимость мероприятий по удалению наносов, причиной которого является то, что транспортирующий поток прямоточный. Задачей изобретения является создание конструкции пульповода с высокой транспортирущей способностью предотвращающей заиливание пульповода. Технический результат,достигаемый изобретением,заключается в устранении заиливания пульповода. Указанный технический результат достигается тем, что пульповод отстойника, состоящая из трубы,изменена следующим образом труба снабжена продольной перегородкой, делящей трубу на две части, а в нижней части перегородки выполнены отверстия, сообщающие части трубы между собой. На фиг. 1 показана конструкция пульповода, вид сбоку На фиг.2- поперечный разрез по А-А на фиг. 1. Пульповод содержит трубу круглого сечения 1,которая снабжена продольной перегородкой 2,делящей трубу на две левую-3 и правую части-4, а в нижней части перегородки выполнены отверстия 5,сообщающие части трубы между собой. Перегородка в трубе установлена вертикально. Отверстия в перегородке выполнены прямоугольной формы. Работает пульповод следующим образом. При открытии затвора промывных галерей выполненных в пороге,через галереи, транспортирующая наносы из камер отстойника промываемая среда двигается по пульповоду,выполненному в виде трубы круглого сечения 1,имеющую продольную перегородку 2, которая делит сечение трубы на две левую 3 и правую 4 части по всей длине пульповода. Через отверстия 5,выполненные в перегородке в нижней части по всей длине пульповода, вода проникает из левой части в правую, что нарушает структуру потока, создает градиент давления, и поток с повышенным содержанием твердых примесей, в виде песчаных наносов, мелких камней, начинает совершать винтовое закрученное движение, взмучивает оседающие на дно наносы, а как известно закрученное движение увеличивает в 2-3 раза транспортирующую способность, что позволяет предотвратить забивание пульповода, увеличивает транспортирующую способность и выносит наносы в нижний бьеф гидротехнического сооружения. Предлагаемая конструкция пульповода отстойника на магистральном канале позволяет эффективную очистку камер отстойника,транспортировку наносов, и предотвращение заиливания трубы,что повышает производительность, и уменьшение затрат на содержание и эксплуатацию гидротехнического сооружения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пульповод отстойника, состоящий из трубы,отличающийся тем,что труба снабжена продольной перегородкой, делящей трубу на две части, а в нижней части перегородки выполнены отверстия, сообщающие части трубы между собой. 2. Пульповод по п.1, отличающийся тем, что перегородка в трубе установлена вертикально. 3. Пульповод по п.1, отличающийся тем, что отверстия в перегородке выполнены прямоугольной формы.
