Масловыжимной пресс

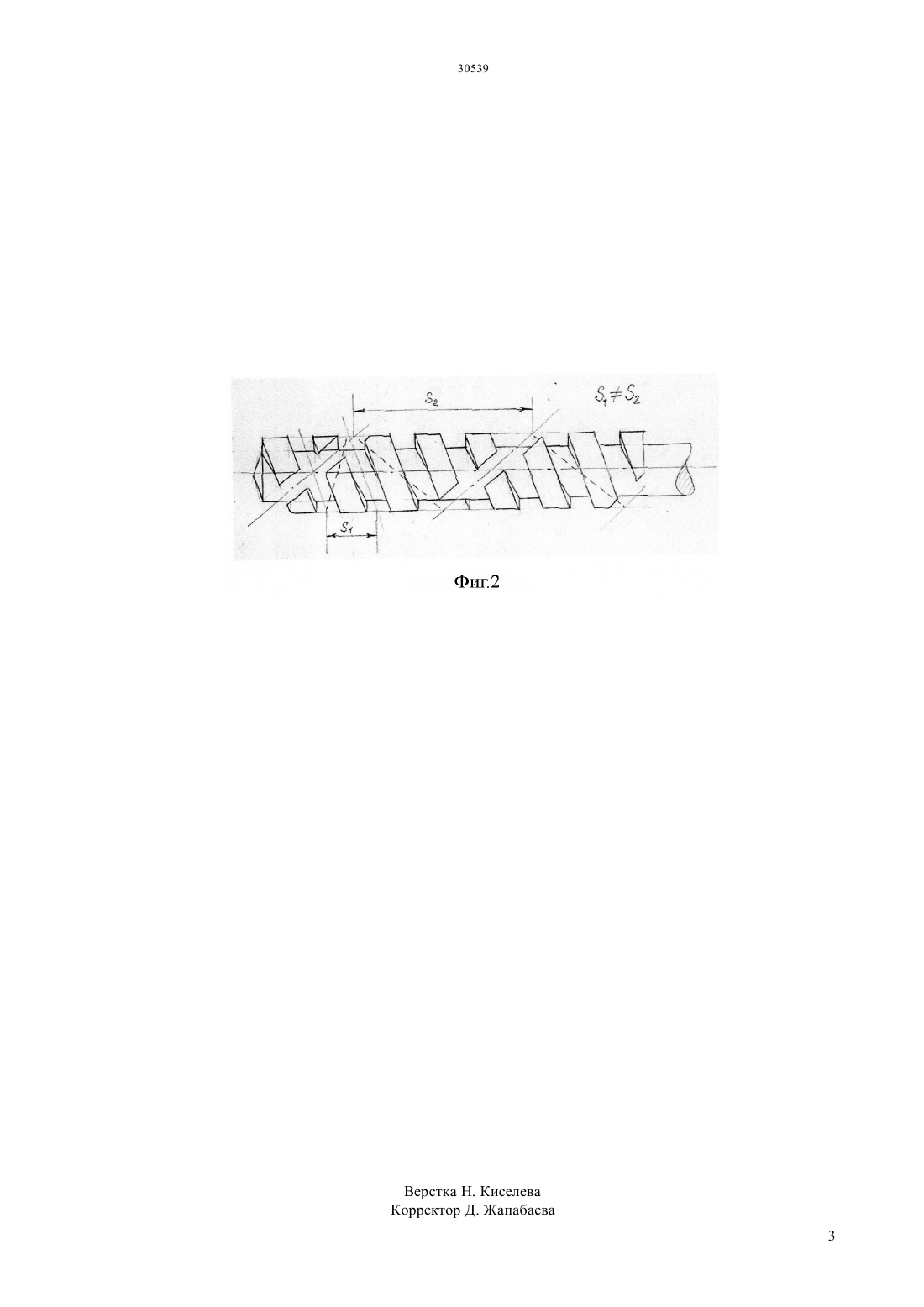

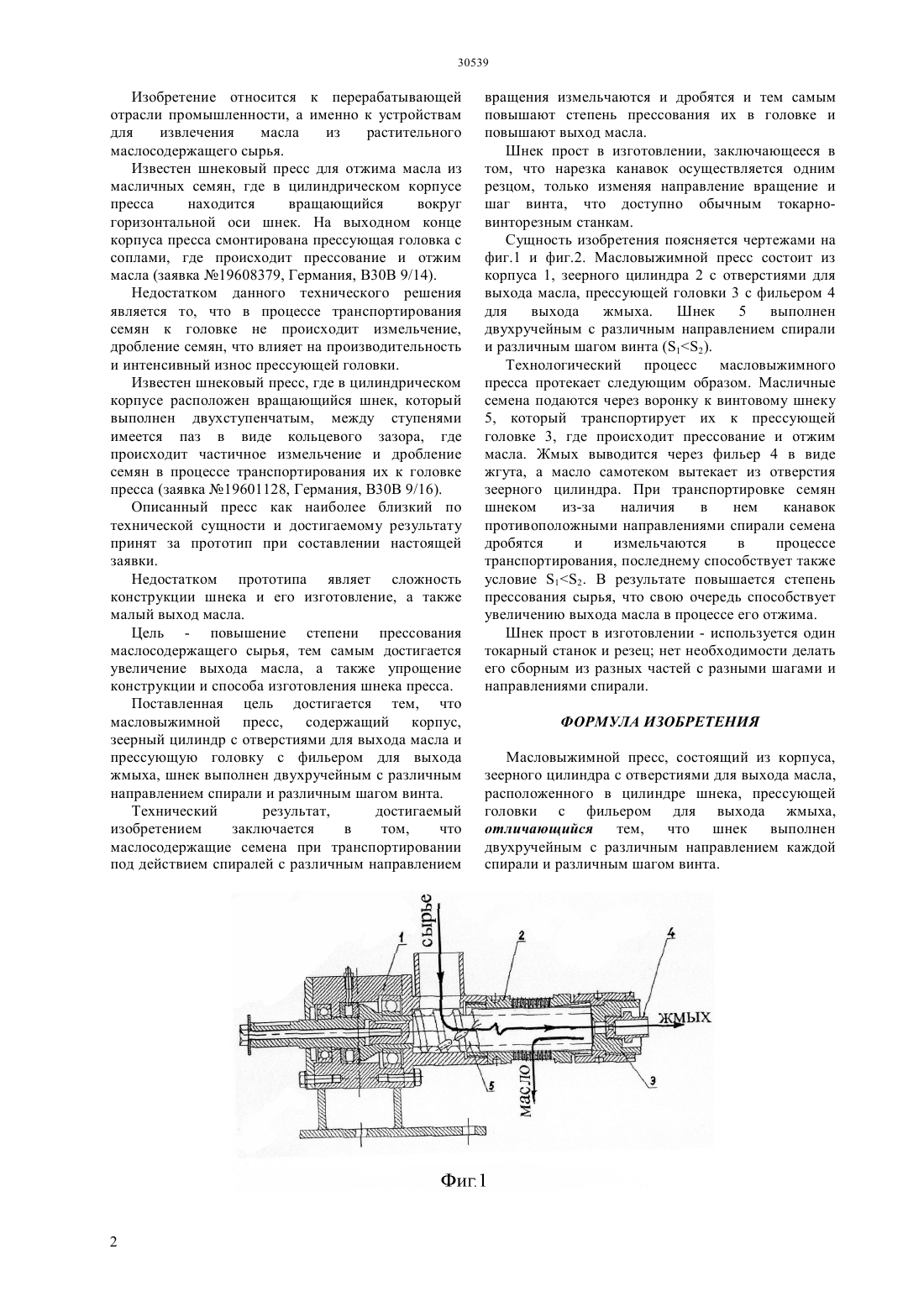

(51) 30 9/12 (2006.01) 11 1/06 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ С целью повышения степени прессования маслосодержащего сырья,соответственно увеличения выхода масла, а также упрощения конструкции рабочего органа, масловыжимной пресс, содержащий корпус, зеерный цилиндр с отверстиями для выхода масла, расположенный в цилиндре шнек, прессующую головку с фильером для выхода жмыха, отличается тем, что шнек выполнен двухручейным с различным направлением каждой спирали и различным шагом винта. Пресс преимущественно предназначен для отжима масла методом холодного прессования.(72) Матеев Есмурат ЗиятбековичУсманов Абильмажин АбдукаримовичЖумабекова Зульфия АзимхановнаШалгинбаев Даулет БахдаулетовичНекрасов Алексей Викторович(57) Изобретение относится к перерабатывающей отрасли промышленности, а именно к устройствам для извлечения масла из растительного маслосодержащего сырья. Изобретение относится к перерабатывающей отрасли промышленности, а именно к устройствам для извлечения масла из растительного маслосодержащего сырья. Известен шнековый пресс для отжима масла из масличных семян, где в цилиндрическом корпусе пресса находится вращающийся вокруг горизонтальной оси шнек. На выходном конце корпуса пресса смонтирована прессующая головка с соплами, где происходит прессование и отжим масла (заявка 19608379, Германия, В 30 В 9/14). Недостатком данного технического решения является то, что в процессе транспортирования семян к головке не происходит измельчение,дробление семян, что влияет на производительность и интенсивный износ прессующей головки. Известен шнековый пресс, где в цилиндрическом корпусе расположен вращающийся шнек, который выполнен двухступенчатым, между ступенями имеется паз в виде кольцевого зазора, где происходит частичное измельчение и дробление семян в процессе транспортирования их к головке пресса (заявка 19601128, Германия, В 30 В 9/16). Описанный пресс как наиболее близкий по технической сущности и достигаемому результату принят за прототип при составлении настоящей заявки. Недостатком прототипа являет сложность конструкции шнека и его изготовление, а также малый выход масла. Цель - повышение степени прессования маслосодержащего сырья, тем самым достигается увеличение выхода масла, а также упрощение конструкции и способа изготовления шнека пресса. Поставленная цель достигается тем, что масловыжимной пресс, содержащий корпус,зеерный цилиндр с отверстиями для выхода масла и прессующую головку с фильером для выхода жмыха, шнек выполнен двухручейным с различным направлением спирали и различным шагом винта. Технический результат,достигаемый изобретением заключается в том,что маслосодержащие семена при транспортировании под действием спиралей с различным направлением вращения измельчаются и дробятся и тем самым повышают степень прессования их в головке и повышают выход масла. Шнек прост в изготовлении, заключающееся в том, что нарезка канавок осуществляется одним резцом, только изменяя направление вращение и шаг винта, что доступно обычным токарновинторезным станкам. Сущность изобретения поясняется чертежами на фиг.1 и фиг.2. Масловыжимной пресс состоит из корпуса 1, зеерного цилиндра 2 с отверстиями для выхода масла, прессующей головки 3 с фильером 4 для выхода жмыха. Шнек 5 выполнен двухручейным с различным направлением спирали и различным шагом винта (12). Технологический процесс масловыжимного пресса протекает следующим образом. Масличные семена подаются через воронку к винтовому шнеку 5, который транспортирует их к прессующей головке 3, где происходит прессование и отжим масла. Жмых выводится через фильер 4 в виде жгута, а масло самотеком вытекает из отверстия зеерного цилиндра. При транспортировке семян шнеком из-за наличия в нем канавок противоположными направлениями спирали семена дробятся и измельчаются в процессе транспортирования, последнему способствует также условие 12. В результате повышается степень прессования сырья, что свою очередь способствует увеличению выхода масла в процессе его отжима. Шнек прост в изготовлении - используется один токарный станок и резец нет необходимости делать его сборным из разных частей с разными шагами и направлениями спирали. ФОРМУЛА ИЗОБРЕТЕНИЯ Масловыжимной пресс, состоящий из корпуса,зеерного цилиндра с отверстиями для выхода масла,расположенного в цилиндре шнека, прессующей головки с фильером для выхода жмыха,отличающийся тем, что шнек выполнен двухручейным с различным направлением каждой спирали и различным шагом винта.
